| Номер в госреестре | 86996-22 |
| Наименование СИ | Ответвитель волновой |
| Обозначение типа СИ | AT26.3n5-009 |
| Изготовитель | Акционерное общество "Производственный комплекс "ФИД-Техника" (АО "ПК "ФИД-Техника"), г. Санкт-Петербург |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Ответвитель волновой АТ26.3п5-009 (далее - ответвитель) предназначен для измерений амплитудно-временных параметров высоковольтных импульсов напряжения наносекундной длительности со сверхкоротким фронтом.
Принцип действия ответвителя основан на преобразовании с помощью одиночной прямой полосковой линии напряженности импульсной электромагнитной ТЕМ-волны, распространяющейся в коаксиальном волноводном тракте, в пропорциональный по величине электрический сигнал, доступный для осциллографической регистрации.
Ответвитель выполнен с использованием отрезка 50-омной коаксиальной линии с трансформаторным маслом в качестве изолятора и с установленной внутри полосковой линией. На входе и выходе отрезка коаксиальной линии установлены согласованные 50-омные высоковольтные разъемы. Измеряемый сигнал получают с полосковой линии с помощью высокочастотного 50-омного разъема N типа, установленного на корпусе ответвителя со стороны входного высоковольтного разъема. На другом конце ответвителя (со стороны выходного высоковольтного разъема) установлен высокочастотный 50-омный разъема N типа, на который устанавливается 50-омная нагрузка.
Ответвитель состоит из следующих частей: коаксиальный проходной волновой ответвитель с размещенной внутри полосковой линией, высоковольтная нагрузка, высокочастотная нагрузка, высоковольтный соединительный и измерительный кабели.
Высоковольтная нагрузка предназначена для омического согласования исследуемых генераторов импульсов напряжения и поглощении импульсной энергии и выполнена на основе резистивных элементов с суммарным сопротивлением 50 Ом, которые находятся в металлическом герметичном корпусе, заполненным трансформаторным маслом.
Высокочастотная нагрузка предназначена для омического согласования измерительной полосковой линии и представляет собой согласующее сопротивление номиналом 50 Ом, расположенное в защитном металлическом корпусе, имеющем подсоединительный разъем N типа.
При работе исследуемые источники импульсного напряжения подсоединяются к высоковольтному входу ответвителя с помощью высоковольтного соединительного кабеля. При прохождении импульса напряжения по коаксиальному волноводному тракту ответвителя между его заземленным и потенциальным электродами образуется изменяющееся во времени электромагнитное поле, которое возбуждает линейную полосковую линию, на выходе которой формируется импульс напряжения, соответствующий по форме исследуемому сигналу с минимальными искажениями, который далее передается с помощью измерительного кабеля на вход осциллографического регистратора.

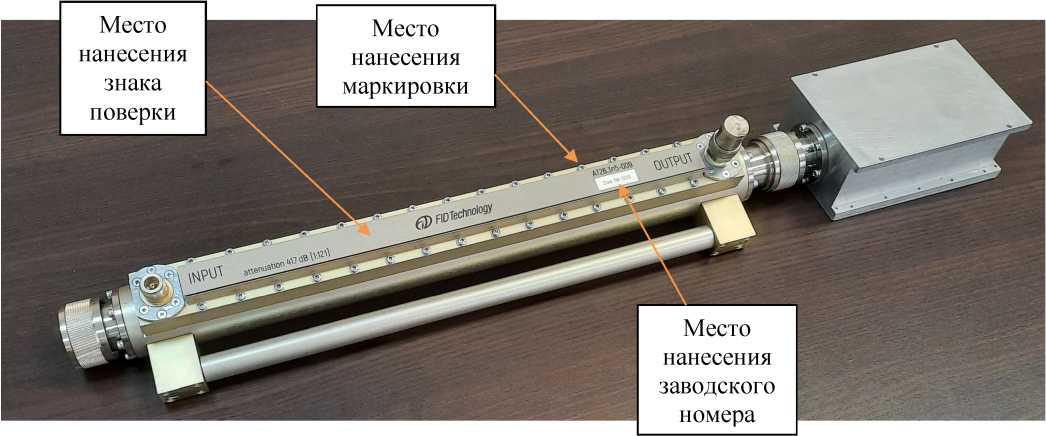

Общий вид ответвителя с обозначением места нанесения маркировки представлен на рисунке 1.
Пломбирование не предусмотрено.
Конструкцией предусмотрено нанесение заводского номера. Заводской номер в виде цифрового обозначения «зав. № 009» наносится методом гравирования на табличке, которая закреплена на верхней поверхности корпуса ответвителя.
Знак поверки наносится на верхнюю часть корпуса ответвителя.
Рисунок 1 - Общий вид. Ответвитель волновой АТ26.3п5-009 с обозначением места нанесения маркировки, знака поверки, заводского номера
Программное обеспечение отсутствует
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Максимальное измеряемое значение амплитуды импульсов напряжения, В - при длительности входных импульсов не более 300 пс* - при длительности входных импульсов от 300 пс до 3,5 нс* | 1,0-105 5,0-104 |
| Коэффициент деления, В/В | от 111 до 131 |
Продолжение таблицы 1
| Наименование характеристики | Значение |
| Пределы допускаемой относительной погрешности коэффициента деления, % | ±20 |
| Время нарастания переходной характеристики между уровнями от 0,1 до 0,9 от установившегося значения амплитуды, пс, не более | 60 |
| Длительность переходной характеристики по уровню 0,5 от установившегося значения амплитуды**, нс, не менее | 3,5 |
| Пределы допускаемой относительной погрешности измерений временных интервалов, % | ±20 |
| * По уровню 0,5 от амплитуды. * * Соответствует максимальной длительности измеряемых импульсов напряжения | |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Тип входного и выходного высоковольтных разъёмов | FC26/50 |
| Тип входного и выходного измерительных разъемов | N |
| Входное сопротивление, Ом | от 47,5 до 52,5 |
| Выходное сопротивление, Ом | от 47,5 до 52,5 |
| Габаритные размеры (без высоковольтной нагрузки), длинахширинахвысота, мм, не более | 530х85х80 |
| Масса, кг, не более | 3,5 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность при +25 °С, %, не более - атмосферное давление, кПа | от -20 до +40 80 от 84 до 106 |
наносится на титульный лист Руководства по эксплуатации типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Ответвитель волновой | АТ26.3п5-009 | 1 шт. |
| Высоковольтная нагрузка | _ | 1 шт. |
| Высокочастотная нагрузка | _ | 1 шт. |
| Высоковольтный соединительный кабель | _ | 1 шт. |
| Измерительный кабель | _ | 1 шт. |
| Руководство по эксплуатации | _ | 1 экз. |
| Формуляр | _ | 1 экз. |
| Упаковка | _ | 1 шт. |
приведены в руководстве по эксплуатации «Ответвитель волновой AT26.3n5-009» Раздел 3.
Использование изделия.
Приказ Федерального агентства по техническому регулированию и метрологии от 29 декабря 2021 г. № 3086 «Об утверждении Государственной поверочной схемы для средств измерений напряженностей импульсных электрического и магнитного полей и высокого импульсного электрического напряжения»;
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
