| Номер в госреестре | 86997-22 |
| Наименование СИ | Система измерительная скручивания вала переносная |
| Обозначение типа СИ | ИСВ |
| Изготовитель | Общество с ограниченной ответственностью "ПКЦ СИСТЕМЫ ТРИАЛ" (ООО "ПКЦ СИСТЕМЫ ТРИАЛ"), Московская обл., г. Люберцы |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Система измерительная скручивания вала переносная ИСВ (далее - система) предназначена для измерения частоты вращения, виброускорения и угла скручивания вала, а также для регистрации и отображения результатов измерений и расчетных величин.
Функционально система состоит из измерительных каналов (ИК):
- частоты вращения;
- виброускорения;
- угла скручивания.
ИК системы состоят из:
а) первичных измерительных преобразователей (ПИП):
- вибропреобразователь АР2О37-1ОО, регистрационный номер средства измерений в Федеральном информационном фонде (рег. №) 70872-18;
- тахометрический преобразователь BC 401;
б) вторичной электрической части ИК (ВИК), которая представляет собой установку измерительную LTR рег. № 78771-20, размещенную в блоке измерительном СТ011.100.10.000 и ПЭВМ (ноутбук) с установленным программным обеспечением.
Принцип действия ИК частоты вращения основан на преобразовании импульсного сигнала (частота переменного напряжения) от тахометрического преобразователя в цифровой код с последующим вычислением на ПЭВМ значений измеряемой частоты. Результаты измерений индицируются на монитор, архивируются и оформляются в виде протоколов.
Принцип действия ИК виброускорения основан на преобразовании аналогового сигнала (напряжение переменного тока) от вибропреобразователя в цифровой код с последующим вычислением на ПЭВМ значений измеряемого виброускорения по известной градуировочной характеристике ИК. Результаты измерений индицируются на монитор, архивируются и оформляются в виде протоколов.
Принцип действия ИК угла скручивания основан на программном вычислении на ПЭВМ значений угла скручивания на основе измерений частоты вращения и разности фаз между сигналами от двух тахометрических преобразователей ВС 401, расположенных на разных концах вала. Результаты измерений индицируются на монитор, архивируются и оформляются в виде протоколов.
Система ИСВ предназначена для эксплуатации в общеклиматических условиях, исполнение О4.1 по ГОСТ 15150-69 с диапазоном рабочих температур от плюс 10 до плюс 30 °С, относительной влажностью воздуха до 80 % при температуре плюс 25 °С, без предъявления требований к механическим воздействиям, пониженной влажности, изменению температуры среды и предназначена для эксплуатации в помещениях, не содержащих химически активных сред.
Заводской номер системы 01.
Заводской номер системы в форме числового кода приведен в формуляре на систему и наносится на систему в виде наклейки в соответствии с рисунком 2. Нанесение знака поверки на корпус не предусмотрено.
Общий вид ПЭВМ (ноутбука) приведен на рисунке 1.

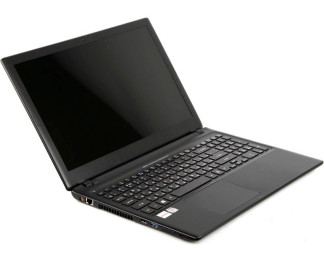

Рисунок 1 - Общий вид ПЭВМ

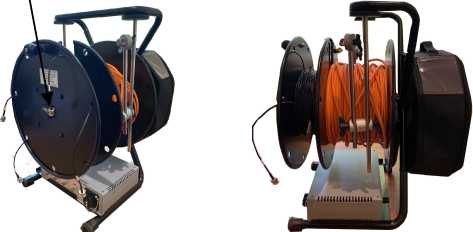

Место нанесения заводского номера
Рисунок 2 - Общий вид системы
Рисунок 3 -Вибропреобразователь
АР2037-100
Рисунок 4 - Тахометрический преобразователь BC 401
Рисунок 5 - Блок измерительный СТ011.100.10.000
Пломбирование системы ИСВ не предусмотрено.
Работа системы осуществляется под управлением специализированного программного обеспечения (СПО) Garis (Гарис) в среде операционной системы «MS Windows» и обеспечивающего циклический сбор измерительной информации от ИК комплекса; расшифровку полученной информации и приведение ее к виду, удобному для дальнейшего использования; визуализацию результатов измерений в цифровом и графическом представлении; обеспечение режимов градуировки и тестирования (поверки) ИК комплекса. Для работы с комплексом СПО Гарис использует библиотеки, выполняющие следующие функции:
- модуль GarisGrad.dll - фильтрация, градуировочные расчеты;
- модуль GarisAspf.dll - вычисление амплитуды, статики, фазы, частоты и других интегральных параметров сигнала;
- модуль GarisInterpreter.dll - интерпретатор формул для вычисляемых каналов.
Метрологические характеристики системы (таблица 2) нормированы с учетом влияния СПО Гарис.
Уровень защиты от непреднамеренных и преднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение | ||
| Идентификационное наименование ПО | GarisGrad.dll | GarisAspf.dll | Gari sInterpreter. dll |
| Номер версии (идентификационный номер) ПО | Не ниже 0.0.0.147 | Не ниже 0.0.0.147 | Не ниже 0.0.0.148 |
| Цифровой идентификатор ПО | 1f4635a21a99f1273 dff5e796bee6ff9 | 194871dff7167e72203 2913377f6a8a0 | 1b81ee91d1a68a1b 6f6f04c06b434198 |
| Алгоритм вычисления цифрового идентификатора | MD5 | MD5 | MD5 |
Таблица 2 - Метрологические характеристики системы
| Измеряемая величина | Количество ИК | Диапазон измерений (ДИ) | Пределы допускаемой относительной погрешности, %, ± |
| Частота вращения | 2 | от 100 до 15000 об/мин | 0,5 |
| В иброускорение | 2 | от 5 до 50 g | 16 |
| Угол скручивания | 1 | от 1 до 10 ° | 2,0 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре 25°С, % - атмосферное давление, гПа | от +10 до +30 от 30 до 80 от 973 до 1046 |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Г ц | 220+22 50+1 |
| Максимальная потребляемая мощность, В-А, не более | 500 |
Таблица 4 - Массогабаритные характеристики компонентов системы
| Компонент системы | Габаритные размеры мм, не более | Масса, кг, не более | ||
| длина | ширина | высота | ||
| Вибропреобразователь АР2037-100 | 23 | 15 | 17 | 0,01 |
| Тахометрический преобразователь BC 401 | 70 | 15 | 15 | 0,03 |
| Блок измерительный СТ011.100.10.000 | 250 | 300 | 70 | 3 |
| ПЭВМ | 450 | 320 | 50 | 3 |
наносится на титульный лист руководства по эксплуатации типографским способом.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| ПЭВМ | - | 1 |
| Вибропреобразователь | AP2037-100 | 2 |
| Тахометрический преобразователь | BC 401 | 2 |
| Блок измерительный, в том числе | СТ011.100.10.000 | 1 |
| - Установка измерительная | LTR | 1 |
| Программное обеспечение | Гарис | 1 |
| Формуляр | СТ011.100.00.000ФО | 1 |
| Руководство по эксплуатации | СТ011.100.00.000 РЭ | 1 |
| Устройство поверки скручивания вала | СТ011.100.20.000 | 1 |
приведены в разделе «УСТРОЙСТВО И ПРИНЦИП ДЕЙСТВИЯ» документа СТ011.100.00.000 РЭ.
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;
ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды;
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
| Зарегистрировано поверок | 2 |
| Поверителей | 2 |
| Актуальность данных | 21.11.2024 |
