| Номер в госреестре | 86998-22 |
| Наименование СИ | Системы мониторинга и управления |
| Обозначение типа СИ | C-VIEW |
| Изготовитель | Общество с ограниченной ответственностью "КОМС" (ООО "КОМС"), г. Москва |
| Год регистрации | 2022 |
| Срок свидетельства | 07.10.2027 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Системы мониторинга и управления C-VIEW (далее по тексту - системы) предназначены для измерений количества передаваемой/принимаемой информации, длительности сеансов передачи данных, пропускной способности каналов передачи данных, времени задержки и вариации времени задержки, коэффициента потерь пакетов данных, определения расхождения шкалы времени относительно национальной шкалы времени Российской Федерации UTC (SU) для обеспечения качества услуг связи, их целостности и устойчивости функционирования.
Принцип действия систем основан на измерении и регистрации характеристик трафика в точках подключения к сети связи, синхронизации работы элементов системы, анализа трафика с целью формирования статистических оценок сети.
Системы обеспечивают:
- измерение параметров сетей связи;
- сбор, обработку и хранение информации о характеристиках трафика;
- сбор, обработку и хранение информации о статистических оценках качества услуг связи, их целостности и устойчивости функционирования;
- управление элементами системы.
Системы могут применяться для измерений, выполняемых при учете оказанных услуг электросвязи операторами связи, и для измерений параметров сетей передачи данных в соответствии с Постановлением Правительства РФ № 1847 от 16.11.2020г.
Функционально конструкция систем состоит из средств:
- проведения измерений характеристик трафика;
- сбора результатов измерений;
- передачи результатов измерений;
- обработки и представления результатов измерений.
Системы могут иметь в своем составе несколько серверов (серверы C-VIEW), а также от одного до трех измерительных каналов (ИК): C-VIEW-1, C-VIEW-S1 и C-VIEW-S2, которые отличаются друг от друга модификациями входящих в их состав комплексов измерительных ВЕКТОР-2019 (номер в госреестре СИ 79185-20), ВЕКТОР-2019-А или ВЕКТОР-2019-Б (номер в госреестре СИ 83799-21), имеющих в своем составе блоки управления комплексом (БУК), блоки аппаратные для дистанционных измерений (БАДИ) типа ВЕКТОР-2019-БАДИ-ХХХХХ модификаций ВЕКТОР-2019-БАДИ-Ф100М, ВЕКТОР-2019-БАДИ-Ф1Г, ВЕКТОР-2019-БАДИ-Ф10Г, ВЕКТОР-2019-БАДИ-Ф40Г, ВЕКТОР-2019-БАДИ-Ф100Г, ВЕКТОР-2019-БАДИ-Ф200Г, ВЕКТОР-2019-БАДИ-Ф400Г, ВЕКТОР-2019-БАДИ-Ф1С2, ВЕКТОР-2019-БАДИ-Ф2С2, ВЕКТОР-2019-БАДИ-Ф3С2, ВЕКТОР-2019-БАДИ-Ф2М2, ВЕКТОР-2019-БАДИ-Ф3М2 (номер в госреестре СИ 81411-21) и зонды системы мониторинга и управления C-PROBE (номер в госреестре СИ 86154-22).
Серверы C-VIEW имеют в своем составе приёмник сигналов глобальных навигационных спутниковых систем (ГНСС) ГЛОНАСС/GPS (модуль приемовычислительный ВЕКТОР-СС, номер в госреестре СИ 73180-18) и при управлении элементами системы являются серверами времени.
Измерения задержек и вариаций задержек передачи пакетов данных осуществляются методом прямых измерений расхождения внутренней шкал времени измерительных каналов системы, синхронизованных с национальной шкалой времени Российской Федерации UTC (SU), со шкалами времени, синхронизованными с сетевыми событиями (отправка или приём пакетов данных).
В состав ИК C-VIEW-1 входит комплекс измерительный ВЕКТОР-2019 с входящими в его состав БУК и БАДИ типа ВЕКТОР-2019-БАДИ-ХХХХХ.
В состав ИК C-VIEW-S1 входит комплекс измерительный ВЕКТОР-2019-А с входящими в его состав БУК, ВЕКТОР-2019-БАДИ-ХХХХХ и зондами системы мониторинга и управления C-PROBE модификаций C-PROBE ESR-10-S1, C-PROBE ESR-10 SLA-S1, C-PROBE ESR-20-S1, C-PROBE ESR-21-S1, C-PROBE ESR-RR-S1.
В состав ИК C-VIEW-S2 входит комплекс измерительный ВЕКТОР-2019-Б с входящими в его состав БУК, ВЕКТОР-2019-БАДИ-ХХХХХ и зондами системы мониторинга и управления C-PROBE модификаций C-PROBE ESR-10-S2, C-PROBE ESR-10 SLA-S2, C-PROBE ESR-20-S2, C-PROBE ESR-21-S2, C-PROBE ESR-RR-S2.
Взаимосвязь составных частей систем обеспечивается посредством встроенных и/или внешних интерфейсов.
Заводские номера, однозначно идентифицирующие каждый экземпляр системы, наносятся на передние панели серверов и блоков управления комплексами ВЕКТОР-2019, ВЕКТОР-2019-А, ВЕКТОР-2019-Б, входящих в состав системы, в форме шильды, содержащей заводской номер в цифро-буквенном формате, методом наклеивания.
Структурно-функциональная схема системы показана на рисунке 1.
■ ИПротоколь (NTP/PTP
ИК C-VIEW- S1
ИК C-VIEW - S2
ИК C-VIEW-1
ВЕКТОР-2019-БАДИ-ФЮГ
зонд C-PROBE ESR-10 SLA-S2
зонд C-PROBE ESR-10 SLA-S1
зонд C-PROBE ESR-20-S2
ВЕКТОР-2019-БАДИ-Ф40Г
зонд C-PROBE E SR-20-S1
зонд C-PROBE ESR-21-S2
ВЕКТОР-2019-БАДИ-ФЮ0Г
зонд C-PROBE ESR-RR-S1
зонд C-PROBE ESR-RR-S2
ВЕКТОР-2019-БАДИ-Ф200Г
ВЕКТОР-2019-БАДИ-Ф400Г
ВЕКТОР-2019-А с входящими в его состав БУК, БАДИ и зондами:
ВЕКТОР-2 019-Б АДИ-ХХХХХ мнд C-PROBE ESR-10-S1
ВЕКТОР-2019-БАДИ-ХХХХХ зонд C-PROBE ESR-10-S2
ВЕКТОР-2019-БАДИ-Ф100М
ВЕКТОР-2019-БАДИ-Ф1Г
■Протоколы (NTP/PTP
ВЕКТОР-2019
с входящими в его состав
БУК и БАДИ:__________
зонд C-PROBE E SR-21-S1
Сервер
C-VIEW
Сервер
C-VIEW
Протоколы' (NTP/PTP1
(NTP/PTP
ВЕКТОР 2019 Б с входящими в его состав БУК, БАДИ и зондами:
Рисунок 1 - Структурно-функциональная схема системы
Внешний вид составных частей систем представлен на рисунке 2.
Место нанесения знака утверждения типа и знака поверки
nuSwi -
Обработка и представление результатов измерений
Передача результатов измерений
результатов измерений
Проведение измерений на объектах
Место пломбировки
Место нанесения заводского номера

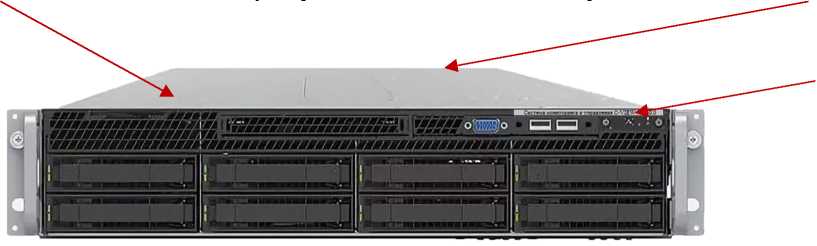

Сервер C-VIEW
Место нанесения знака утверждения типа
Место нанесения заводского номера

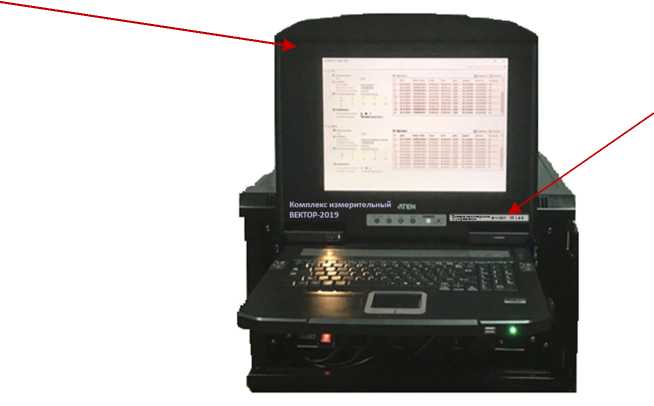

Комплекс измерительный ВЕКТОР-2019, ВЕКТОР-2019-А, ВЕКТОР-2019-Б
Рисунок 2 - Внешний вид составных частей систем
Специальное программное обеспечение (ПО) систем состоит из ПО для сервера C-VIEW не ниже 1.0 и ПО для комплексов измерительных ВЕКТОР-2019, ВЕКТОР-2019-А, ВЕКТОР-2019-Б не ниже 1.0.
Конструкция систем исключает возможность несанкционированного влияния на ПО. Специальных средств защиты от непреднамеренных и преднамеренных изменений ПО не требуется, уровень защиты по рекомендации Р 50.2.077-2014 «средний».
Идентификационные данные ПО представлены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение | |||
| Идентификационное наименование ПО | C-VIEW | ВЕКТОР-2019-ПО | ВЕКТОР-2019-А-ПО | ВЕКТОР-2019-Б-ПО |
| Идентификационный номер ПО | не ниже 1.0 | не ниже1.0 | ||
| Цифровой идентификатор ПО | указывается в паспорте | |||
| Алгоритм вычисления цифрового идентификатора ПО | md5 | |||
Таблица 2 - Метрологические характеристики систем
| Наименование характеристики | Значение |
| ИК ИК ИК C-VIEW-1 C-VIEW-S1 C-VIEW-S2 | |
| Пределы допускаемого смещения внутренней шкалы времени относительно национальной шкалы времени Российской Федерации UTC(SU) в режиме Stratum 1 в течение не менее 2 часов, мкс | ±0,25 |
Продолжение таблицы 2
| Наименование характеристики | Значение | ||
| ИК C-VIEW-1 | ИК C-VIEW-S1 | ИК C-VIEW-S2 | |
| Диапазон формирования/измерений длительности сеанса передачи данных, с | от 1,0 до 86400 | ||
| Пределы допускаемой абсолютной погрешности формирования/измерений длительности сеанса передачи данных, с | ±0,3 | ||
| Диапазон измерений коэффициента потерь пакетов данных за период измерений | от 0 до 1 | ||
| Пределы допускаемой абсолютной погрешности измерений коэффициента потерь пакетов данных | ±1,5-10-5 | ||
| Диапазон измерений пропускной способности канала передачи данных, бит/с | от 512 до 1-1010 | ||
| Пределы допускаемой относительной погрешности измерений пропускной способности канала передачи данных, % | ±1,0 | ||
| Диапазон формирования/измерений количества информации (объема данных), байт | от 10 до 1010 | ||
| Пределы допускаемой абсолютной погрешности измерений количества информации при передаче количества информации менее или равно 100 кбайт, байт | ±1 | ±10 | ±10 |
| Пределы допускаемой абсолютной погрешности измерений количества информации при передаче количества информации более 100 кбайт, байт, K - количество передаваемой информации (данных), байт | ±1 | ±1-10’4 K | ±140’4 K |
| Диапазон измерений средней двусторонней задержки передачи пакетов данных, мкс | от 0 до 1,5406 | от 40 до 1,5406 | от 100 до 1,5406 |
| Пределы допускаемой абсолютной погрешности измерений средней двусторонней задержки передачи пакетов данных, мкс | ±0,05 | - | - |
| Пределы допускаемой абсолютной погрешности измерений средней двусторонней задержки передачи пакетов данных до 1-104 мкс, мкс | - | - | ±100 |
| Пределы допускаемой относительной погрешности измерений средней двусторонней задержки передачи пакетов данных в диапазоне от 1-104 до 1,5-106 мкс, % | - | - | ±1 |
| Пределы допускаемой абсолютной погрешности измерений средней двусторонней задержки передачи пакетов данных до 4-103 мкс, мкс | - | ±40 | - |
| Пределы допускаемой относительной погрешности измерений средней двусторонней задержки передачи пакетов данных в диапазоне от 4-103 до 1,5-106 мкс, % | - | ±1 | - |
Продолжение таблицы 2
| Наименование характеристики | Значение | ||
| ИК C-VIEW-1 | ИК C-VIEW-S1 | ИК C-VIEW-S2 | |
| Диапазон измерений средней односторонней задержки передачи пакетов данных, мкс | от 0 до 1,5-106 | от 20 до 1,5-106 | от 200 до 1,5-106 |
| Пределы допускаемой абсолютной погрешности измерений средней односторонней задержки передачи пакетов данных, мкс | ±0,05 | - | - |
| Пределы допускаемой относительной погрешности измерений средней односторонней задержки передачи пакетов данных, % | - | - | ±50 |
| Пределы допускаемой абсолютной погрешности измерений средней односторонней задержки передачи пакетов данных до 2403 мкс, мкс | - | ±20 | - |
| Пределы допускаемой относительной погрешности измерений средней односторонней задержки передачи пакетов данных в диапазоне от 2-103 до 1,5-106 мкс, % | - | ±0,5 | - |
| Диапазон измерений вариации двусторонней задержки передачи пакетов данных, мкс | от 0 до 1-105 | от 40 до 1-105 | от 100 до 1-105 |
| Пределы допускаемой абсолютной погрешности измерений вариации двусторонней задержки передачи пакетов данных, мкс | ±0,05 | - | - |
| Пределы допускаемой абсолютной погрешности измерений вариации двусторонней задержки передачи пакетов данных до 1-104 мкс, мкс | - | ±40 | ±100 |
| Пределы допускаемой относительной погрешности измерений вариации двусторонней задержки передачи пакетов данных в диапазоне от 1-104 до 1-105 мкс, % | - | ±1 | ±1 |
| Диапазон измерений вариации односторонней задержки передачи пакетов данных, мкс | от 0 до 5-104 | от 20 до 5-104 | от 50 до 5-104 |
| Пределы допускаемой абсолютной погрешности измерений вариации односторонней задержки передачи пакетов данных, мкс | ±0,05 | - | - |
| Пределы допускаемой абсолютной погрешности измерений вариации односторонней задержки передачи пакетов данных до 5403 мкс, мкс | - | ±20 | ±50 |
| Пределы допускаемой относительной погрешности измерений вариации односторонней задержки передачи пакетов данных в диапазоне от 5-103 до 5-104 мкс, % | - | ±0,5 | ±0,5 |
Таблица 3 - Технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры основных составных частей систем (ширина х высота х глубина), мм, не более - сервер C-VIEW - комплекс измерительный ВЕКТОР-2019, ВЕКТОР-2019-А, ВЕКТОР- 2019-Б | 483 x 84 x 750 483 x 483 x 287 |
| Масса основных составных частей систем, кг, не более: - сервер C-VIEW - комплекс измерительный ВЕКТОР-2019, ВЕКТОР-2019-А, ВЕКТОР-2019-Б | 30 30 |
| Параметры электрического питания систем: - напряжение переменного тока, В - частота переменного тока, Гц | от 198 до 242 от 49,5 до 50,5 |
| Потребляемая мощность составных частей систем, ВА, не более: - сервер C-VIEW - комплекс измерительный ВЕКТОР-2019, ВЕКТОР-2019-А, ВЕКТОР-2019-Б | 1000 2000 |
| Условия эксплуатации | По группе 2 ГОСТ 22261-94 |
типографским способом на руководство по эксплуатации систем и на верхние панели составных частей систем в виде наклейки.
Таблица 4 - Комплектность средства измерений
| Наименование, тип | Обозначение | Количество |
| шт./экз. | ||
| Система мониторинга и управления C-VIEW* | - | 1* |
| Руководство по эксплуатации | 62.01.12-003-45037638-2022 РЭ | 1 |
| Паспорт | 62.01.12-003-45037638-2022 ПС | 1 |
| * Комплект поставки определяется по согласованию с Заказчиком | ||
изложены в разделе 2 руководства по эксплуатации 62.01.12-003-45037638-2022 РЭ.
ГОСТ 22261-94 ГСИ. Средства измерений электрических и магнитных величин. Общие технические условия;
ГОСТ Р 8.873-2014 ГСИ. Государственная поверочная схема для технических систем и устройств с измерительными функциями, осуществляющих измерения объемов (количества) цифровой информации (данных), передаваемых по каналам Интернет и телефонии;
Приказ Федерального агентства по техническому регулированию и метрологии от 31 июля 2018 г. № 1621 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»;
62.01.12-003-45037638-2022 ТУ «Системы мониторинга и управления C-VIEW. Технические условия».
