| Номер в госреестре | 86999-22 |
| Наименование СИ | Генераторы влажного газа |
| Обозначение типа СИ | Humiwell |
| Изготовитель | Общество с ограниченной ответственностью "МикроСтеп-МИС" (ООО "МикроСтеп-МИС"), г. Санкт-Петербург |
| Год регистрации | 2022 |
| Срок свидетельства | 07.10.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Генераторы влажного газа Humiwell предназначены для воспроизведения задаваемых значений относительной влажности, температуры точки росы и температуры паровоздушных смесей, применяемых для градуировки, поверки и калибровки рабочих эталонов и средств измерений величин влажности газов. Предназначены для применения в качестве рабочих эталонов единицы относительной влажности и единицы температуры точки росы газов в соответствии с Государственной поверочной схемой для средств измерений влажности газов и температуры конденсации углеводородов.
Принцип работы генераторов влажного газа Humiwell (далее - генераторы) основан на методе смешения потоков осушенного и увлажненного воздуха при воспроизведения задаваемых значений величин влажности и на методе Пельтье при воспроизведения задаваемых значений температуры.
Для создания потока осушенного воздуха в генераторе установлен сменный картридж с сорбентом (молекулярным ситом), через который подается воздух, отбираемый из окружающей среды встроенным мембранным насосом. Для создания потока увлажнённого воздуха в генераторе установлен увлажнитель, состоящий из ёмкости с дистиллированной водой и генератора водного аэрозоля, через которые подается воздух от мембранного насоса. Сухой и влажный потоки смешиваются для получения требуемой влажности и поступают во встроенную измерительную камеру. Смешением потоков управляет встроенный контроллер и датчики обратной связи (влажности и температуры), установленные в измерительной камере. Для воспроизведения и поддержания заданной температуры в измерительной камере установлены четыре термоэлектрические батареи Пельтье. Для измерения воспроизводимых значений величин влажности и температуры используются встроенные управляющие устройства или внешние контрольные конденсационные гигрометры с платиновыми термометрами. Датчики исследуемых (поверяемых) гигрометров (термогигрометров) и датчики влажности и температуры контрольных гигрометров устанавливаются в порты съемной двери измерительной камеры генератора.
Генераторы выпускаются в трех модификациях, отличающихся комплектацией и метрологическими характеристиками:
- генераторы влажного газа Humiwell, модификация Humiwell, - базовая модификация, входит в состав всех модификаций, выполнена в едином корпусе с измерительной камерой и устройствами управления и измерения относительной влажности и температуры воспроизводимой паровоздушной смеси;
- генераторы влажного газа Humiwell, модификация Humiwell-473, - состоит из генера
тора базовой модификации в комплекте с внешним гигрометром 473-RP2 Dew Point Mirror (производства MBW, Швейцария или RH Systems, США);
- генераторы влажного газа Humiwell, модификация Humiwell-S8000, - состоит из генератора базовой модификации в комплекте с внешним гигрометром Michell Instruments S8000 Remote, (Великобритания).
Генераторы модификаций Humiwell-473 и Humiwell-S8000 выпускаются в двух исполнениях, отличающихся нормируемыми характеристиками воспроизводимых значений величин влажности паровоздушной смеси:
- исполнение R - с нормируемыми характеристиками воспроизводимых значений относительной влажности;
- исполнение D, с нормируемыми характеристиками воспроизводимых значений относительной влажности и температуры точки росы.
На передней панели генератора базовой модификации расположены: сенсорный дисплей для управления работой генератора, отображения задаваемых и воспроизводимых значений относительной влажности и температуры парогазовой смеси в измерительной камере; дверь измерительной камеры с установочными портами для исследуемых и контрольных гигрометров. На задней панели расположены: разъем для подключения шнура электропитания и выключатель питания; разъемы для подключения внешних контрольных гигрометров, датчиков средств измерений параметров окружающей среды, внешней считывающей карты для исследуемых гигрометров; разъемы RS-232, Ethernet RJ-45, USB.
Пломбирование задней панели генератора осуществляется двумя стикер-наклейками (рисунок 3). Заводской номер генератора базовой модификации наносится на табличку на задней панели прибора методом лазерной гравировки. Заводские номера контрольных гигрометров модификаций Humiwell-473 и Humiwell-S8000 наносятся на таблички на задних панелях приборов диффузионным способом. Знак поверки наносится на свидетельство о поверке и/или в формуляр прибора. Знак утверждения типа наносится на лицевую панель генератора базовой модификации.

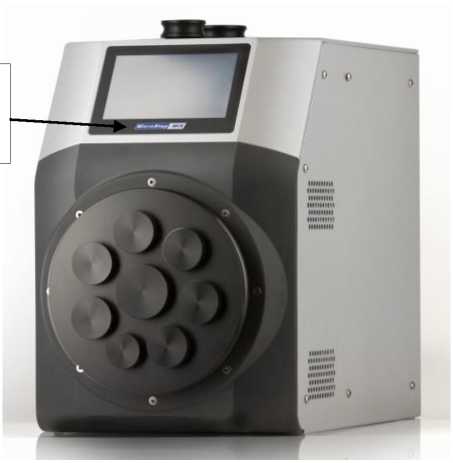

Внешний вид генератора Humiwell, модификации Humiwell, с указанием места нанесения знака утверждения типа приведен на рисунке 1.
Рисунок 1- Внешний вид генератора влажного газа Humiwell, модификации Humiwell
Внешний вид контрольных гигрометров, входящих в комплект модификаций Humiwell-473 и Humiwell-S8000 приведен на рисунке 2.
Рисунок 2 - Внешний вид контрольных конденсационных гигрометров 473-RP2 Dew Point Mirror (слева) и Michell Instruments S8000 Remote (справа), входящих в состав генераторов модификаций Humiwell-473 и Humiwell-S8000
Внешний вид задних панелей генератора влажного газа Humiwell, модификации Humiwell, и контрольных гигрометров с указанием мест нанесения защитных пломб и мест нанесения заводских номеров приведен на рисунке 3.
Места нане
сения защитных пломб
Место нанесения заводского номера
Рисунок 3 - Внешний вид задних панелей генератора влажного газа Humiwell, модификация Humiwell (слева), и контрольных гигрометров: модификации Humiwell-473 (справа в верху) и модификации Humiwell -S8000 (справа в низу)
В генераторах влажного газа Humiwell используется встроенное программные обеспечение, предназначенное для управления работой генератора и пересчета единиц влажности, отображения режимов работы, результатов измерений и сохранения данных.
Структура встроенного программного обеспечения включает в себя блоки, отвечающие за управление генератором и блоки, отвечающие за интерфейс пользователя и вывод информации. Встроенное программное обеспечение записывается в память микроконтроллера при изготовлении. Версия встроенного базового программного обеспечения отображается на дисплее генератора. Версия встроенного программного обеспечения контрольных гигрометров отображается на дисплеях гигрометров.
Структура внешнего программного обеспечения включает в себя блоки, отвечающие за получение и хранение данных и блоки, отвечающие за интерфейс пользователя и вывод информации.
Защита программного обеспечения от несанкционированных изменений и от непреднамеренных действий обеспечивается защитой микроконтроллера от записи и расчетом цифрового идентификатора метрологически значимой части программного обеспечения и сравнением его с исходным.
Погрешность программного обеспечения входит в суммарную погрешность генераторов. Уровень защиты программного обеспечения относится к категории «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения генераторов влажного газа Humiwell приведены в таблице 1
Таблица 1
| Идентиф икационные данные (признаки) | Значение | ||
| Для генератора влажного газа Humiwell модификации Humiwell | Для гигрометра 473-RP2 Dew Point Mirror, входящего в модификацию Humiwell-473 | Для гигрометра Michell Instruments S8000 Remote, входящего в модификацию Humiwell-S8000 | |
| Идентификационное наименование ПО | MicroStep-MIS.Humiwell | DPM473RP2 | S8000 Remote MKII 36354_Control Firmware_S8k.a43 |
| Номер версии (идентификационный номер) ПО | 1.1.14.0 | 170106A | 1.02 |
| Цифровой идентификатор ПО | - | - | 8B7DEAD2 |
| Алгоритм вычисления контрольной суммы ПО | - | - | CRC32 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Генератор влажного газа Humiwellмодификация Humiwell-473, исполнения R и D: | |
Продолжение таблицы 2
| Диапазон показаний относительной влажности паровоздушной смеси, % | от 0 до 100 |
| Диапазон воспроизведения относительной влажности паровоздушной смеси, % | от 2 до 98 от 5 до 95 |
| Пределы допускаемой абсолютной погрешности воспроизводимой относительной влажности при температуре плюс (23 ±0,2) °С, % - при относительной влажности от 2 % до 95 % - при относительной влажности свыше 95 % до 98 % | ±0,5 ±1,0 |
| Диапазон воспроизведения температуры паровоздушной смеси, °С | от -10 до +60 |
| Пределы допускаемой абсолютной погрешности при воспроизведении температуры, °С | ±0,1 |
| Диапазон показаний температуры точки росы, °С | от -20 до +60 |
| Диапазон воспроизведения температуры точки росы, °С (только для исполнения D) | от -20 до +60 |
| Пределы допускаемой абсолютной погрешности при воспроизведении температуры точки росы, °С (только для исполнения D) | ±0,5 |
| Генератор влажного газа Humiwell модификация Humiwell-S8000, исполнения R и D: | |
| Диапазон показаний относительной влажности паровоздушной смеси, % | от 0 до 100 |
| Диапазон воспроизведения относительной влажности паровоздушной смеси, % | от 0 до 100 от 2 до 98 от 5 до 95 |
| Пределы допускаемой абсолютной погрешности воспроизводимой относительной влажности при температуре плюс (23 ±0,2) °С, % - при относительной влажности от 0 % до 95 % - при относительной влажности свыше 95 % до 100 % | ±0,5 ±1,0 |
| Диапазон воспроизведения температуры паровоздушной смеси, °С | от -10 до +60 |
| Пределы допускаемой абсолютной погрешности при воспроизведении температуры, °С | ±0,1 |
| Диапазон показаний температуры точки росы, °С | от -40 до +60 |
| Диапазон воспроизведения температуры точки росы, °С (только для исполнения D) | от -20 до +60 |
| Пределы допускаемой абсолютной погрешности при воспроизведении температуры точки росы, °С (только для исполнения D) | ±0,5 |
| Генератор влажного газа Humiwell модификация Humiwell: | |
| Диапазон воспроизведения относительной влажности паровоздушной смеси, % | от 5 до 95 |
| Пределы допускаемой абсолютной погрешности воспроизводимой относительной влажности при температуре плюс (23 ±0,2) °С, % | ±1,0 |
| Диапазон воспроизведения температуры паровоздушной смеси, °С | от -10 до +40 |
| Пределы допускаемой абсолютной погрешности воспроизведения температуры паровоздушной смеси, °С | ±0,1 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Генератор влажного газа Humiwell модификация Humiwell | |
| Количество портов камеры, шт | 6 |
| Общий объем камеры, л | 2,8 |
| Полезный диаметр камеры, мм | 140 |
| Полезная глубина камеры, мм | 140 |
| Номинальное напряжение сети электропитания переменного тока частотой 50 Гц, В | 220 |
| Потребляемая мощность, В^А, не более | 320 |
| Выходные сигналы: - аналоговые, В - цифровые | от 0 до 20 RS-232, Ethernet |
| Условия эксплуатации: -температура воздуха, ° С -относительная влажность воздуха, %, не более | от +15 до +25 80 |
| Масса, кг, не более | 13 |
| Габаритные размеры (высота х ширина х глубина), мм, не более | 350 х 240 х 430 |
| Контрольный гигрометр 473-RF2 Dew Point Mirror: | |
| Номинальное значение напряжения питания переменного тока, В | 220 |
| Потребляемая мощность, В\Л, не более | 100 |
| Масса, кг, не более | 5 |
| Габаритные размеры (длина х ширина х высота), мм, не более | 310 х 290 х 180 |
| Контрольный гигрометр Michell Instruments S8000 Remote: | |
| Номинальное значение напряжения питания переменного тока, В | 220 |
| Потребляемая мощность, В^А, не более | 100 |
| Масса, кг, не более | 7,9 |
| Габаритные размеры (длина х ширина х высота), мм, не более | 400 х 320 х 180 |
Знак утверждения типа наносится методом аппликации на лицевую панель блока генератора влажного газа Humiwell и на титульный лист руководства по эксплуатации.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Кол-во |
| Г енератор влажного газа | Humiwell | 1 шт. |
| Контрольный гигрометр* | 473-RP2 DPM | 1 шт. |
| Контрольный гигрометр* | Michell Instruments S8000 Remote | 1 шт. |
| Карта считывания (подключения) первичных преобразователей, 6 каналов | 1 шт. | |
| Датчик относительной влажности и температуры для определения условий внешней окружающей среды | RHT175 | 1 шт. |
Продолжение таблицы 4
| Барометр цифровой для определения условий внешней окружающей среды | MSB181 | 1 шт. |
| Запасная дверца для генератора с 6 портами, без втулок (адаптеров) | 1 шт. | |
| Запасной картридж для осушителя | 1 шт. | |
| Осушитель (молекулярное сито) 3 кг | 1 шт. | |
| Запасная переходная втулка (адаптер) для преобразователей диаметром от 1 до 18,5 мм ** | 1 шт. | |
| Запасная переходная втулка (адаптер) для внешнего гигрометра 473 или S8000 * | 1 шт. | |
| Переходник RS-232 - USB | 1 шт. | |
| Контейнер транспортировочный защитный | 1 шт. | |
| Шприц инъекционный многократного применения | 1 шт. | |
| «Генераторы влажного газа Humiwell. Формуляр» | РЕУС.441271.001 ФО | 1 экз. |
| «Генераторы влажного газа Humiwell. Руководство по эксплуатации» | РЕУС.441271.001 РЭ | 1 экз. |
| «ГСИ. Генераторы влажного газа Humiwell. Методика поверки» | 1 экз. | |
| * Определяется модификацией генератора при заказе * * Размер определяется при заказе | ||
сведения отсутствуют
Государственная поверочная схема для средств измерений влажности газов и температуры конденсации углеводородов, утвержденная приказом Росстандарта № 2885 от 15 декабря 2021 г.;
ГОСТ 8.558-2009 «ГСИ. Государственная поверочная схема для средств измерений температуры;
РЕУС.441271.001 ТУ «Генераторы влажного газа Humiwell. Технические условия».
