| Номер в госреестре | 87000-22 |
| Наименование СИ | Вибропреобразователи |
| Обозначение типа СИ | МВ-62 |
| Изготовитель | Акционерное Общество "Вибро-прибор" (АО "Вибро-прибор"), г. Санкт-Петербург |
| Год регистрации | 2022 |
| Срок свидетельства | 07.10.2027 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Вибропреобразователи МВ-62 (далее — МВ-62) предназначены для измерений и преобразований значений параметров вибрационных и импульсных ускорений в электрический сигнал.
Вибропреобразователи являются преобразователями инерционного типа. Принцип действия основан на генерации выходного электрического заряда чувствительного элемента, пропорционального воздействующему ускорению. Вибропреобразователи имеют встроенный усилитель заряда.
Конструкция МВ-62 представляет собой корпус с размещенными в нем четырьмя пьезоэлектрическими вибропреобразователями сориентированными таким образом, что конструктивные оси чувствительности трёх из них взаимно ортогональны в плоскостях «X», «Y» и «Z» и образуют пространственно-ориентированную ортогональную систему координат, а четвёртый - сориентирован конструктивной осью чувствительности «К» под углом 45° к вертикальной оси «Z» и 120° к горизонтальной оси «X» ортогональной системы координат и образует три косоугольных пространственных системы координат.
К настоящему типу средств измерений относятся МВ-62 следующих исполнений МВ-62-1-1, МВ-62-5-1, МВ-62-1-2, МВ-62-1-3, которые отличаются друг от друга номинальным значением коэффициента преобразования, диапазоном рабочих частот, типом соединителя. Материал корпуса - титановый сплав.
Структу МВ-62
ра обозначений МВ-62 (символы «X» могут отсутствовать):
-X -X XX -XX /XX
длина кабельной сборки, м шифр защитной оболочки кабеля шифр соединителя
рабочий частотный диапазон (1, 2, 3 в соответствии с таблицей 1)
значение коэффициента преобразования (1 или 5)
Пломбирование вибропреобразователя не предусмотрено.
Нанесение знака поверки на МВ - 62 не предусмотрено.
Маркировка на МВ-62 наносится на корпус способом лазерной гравировки, на бирку кабельной сборки методом печати. Маркировка на корпусе МВ-62 содержит указание положительного направления конструктивных осей чувствительности, шифр и его заводской номер в числовом формате. Маркировка на кабельной сборке содержит полный шифр с указанием шифра защитной оболочки, шифра соединителя, длины кабельной сборки и его заводской номер в числовом формате.

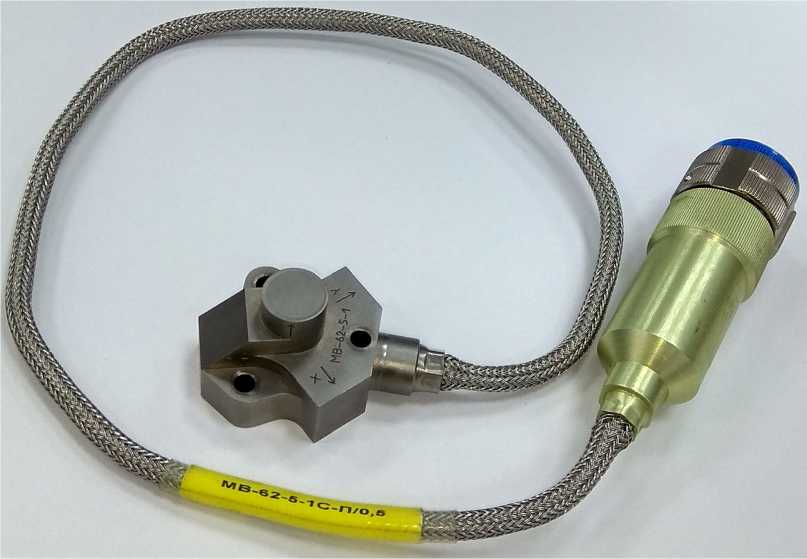

Общий вид МВ-62 приведен на рисунке 1.
Рисунок 1 - Общий вид МВ-62
Таблица 1 — Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальное значение коэффициента преобразования, мВ/(м^с-2): | |
| МВ-62-5-1 | 5,0 |
| МВ-62-1-1 | 1,0 |
| МВ-62-1-2 | 1,0 |
| МВ-62-1-3 | 1,0 |
| Значение базовой частоты, Гц: | |
| МВ-62-5-1 | 40 |
| МВ-62-1-1 | 40 |
| МВ-62-1-2 | 160 |
| МВ-62-1-3 | 160 |
| Пределы допускаемых отклонений действительных значений коэффициентов преобразования от номинальных значений на базовой частоте, % | ±5,0 |
| Диапазон амплитуд измеряемых виброускорений, м/с2 | |
| МВ-62-5-1 | от 0,1 до 40 |
| МВ-62-1-1 | от 0,1 до 40 |
| МВ-62-1-2 | от 1,0 до 5000 |
| МВ-62-1-3 | от 1,0 до 5000 |
Продолжение таблицы 1
| Наименование характеристики | Значение | ||
| Нелинейность амплитудной характеристики в диапазоне амплитуд измеряемых виброускорений, %, не более | 3,0 | ||
| Диапазоны частот измеряемых виброускорений, Гц: | |||
| МВ-62-5-1 МВ-62-1-1 МВ-62-1-2 МВ-62-1-3 | от 1,0 до 150 от 1,0 до 150 от 10,0 до 2000 от 10,0 до 5000 | ||
| Неравномерность амплитудно-частотной характеристики в диапазоне частот измеряемых виброускорений, %, не более | |||
| МВ-62-5-1 МВ-62-1-1 МВ-62-1-2 МВ-62-1-3 | ±10,0 ±10,0 ±10,0 ±10,0 | ||
| Относительный коэффициент поперечного преобразования, %, не более | 5,0 | ||
| Пределы допускаемой основной относительной погрешности измерений виброускорений в рабочих диапазонах амплитуд и частот, % | ±12,0 | ||
| Пределы допускаемых отклонений коэффициентов преобразования от действительных значений, % в диапазоне температур: | |||
| МВ-62-5-1 | для вибропреобразователя и соединителя | от -55,0 °С до +20,0 °С от +20,0 °С до +85,0 °С | ±15,0 ±15,0 |
| МВ-62-1-1, МВ-62-1-2, МВ-62-1-3 | для вибропреобразователя | от -55,0 °С до +20,0 °С от +20,0 °С до +85,0 °С от +20,0 °С до +250,0 °С | ±10,0 ±10,0 ±15,0 |
| для соединителя | от -55,0 °С до +20,0 °С от +20,0 °С до +85,0 °С от +20,0 °С до +125,0 °С | ±5,0 ±5,0 ±5,0 | |
| Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность воздуха, % | от +18 до +25 от 45 до 85 | ||
Таблица 2 — Основные технические характеристики
| Наименование характеристики | Значение |
| Напряжение питания, В | от 22 до 26 |
| Габаритные размеры без кабельной сборки, мм, не более: - длина х ширина х высота | 40х38х27 |
| Масса без кабельной сборки, кг, не более | 0,1 |
| Условия эксплуатации: - температура окружающей среды, °С МВ-62-5-1 МВ-62-1-1; МВ-62-1-2; МВ-62-1-3 | от -55 до +85 от -55 до +250 |
| Средняя наработка до отказа, ч, не менее | 10000 |
| Средний срок службы, лет | 5 |
на титульный лист этикетки и руководства по эксплуатации типографским способом.
Таблица 3 — Комплектность МВ-62
| Наименование | Обозначение | Количество |
| Вибропреобразователь МВ-62 | ЖЯИУ.433642.048 | 1 шт. |
| Винты крепёжные | - | 1 комплект |
| Вибропреобразователь МВ-62. Этикетка | ЖЯИУ.433642.048 ЭТ | 1 экз. |
| Вибропреобразователи МВ-62. Руководство по эксплуатации | ЖЯИУ.433642.048 РЭ | 1 экз. на партию от 10 вибропреобразователей |
Раздел 2 «Использование по назначению» руководства по эксплуатации ЖЯИУ.433642.048 РЭ «Вибропреобразователи МВ-62».
Государственная поверочная схема для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2772;
Государственная поверочная схема для средств измерений ускорения, скорости и силы при ударном движении, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2021 г. № 2537;
Технические условия ЖЯИУ.433642.048 ТУ Вибропреобразователи МВ-62.
