Номер в госреестре | 87001-22 |
Наименование СИ | Осциллограф цифровой |
Обозначение типа СИ | MSO54B |
Изготовитель | Компания "Tektronix (China) Co., Ltd.", Китай |
Год регистрации | 2022 |
МПИ (интервал между поверками) | 1 год |
Описание типа | скачать |
Методика поверки | скачать |
Осциллограф цифровой MSO54B (далее - осциллограф) предназначен для измерения и анализа амплитудных и временных параметров электрических сигналов.
Принцип действия осциллографа основан на высокоскоростном аналого-цифровом преобразовании напряжения входного электрического сигнала в цифровой код в реальном времени. Преобразованный в цифровой код сигнал отображается на цветном жидкокристаллическом дисплее с сенсорным управлением в виде осциллограмм, эпюр, диаграмм и спектрограмм, на которых задаются параметры измерений. Синхронизация осуществляется от внутреннего опорного генератора или от внешнего источника.
Четыре аналоговых канала имеют BNC-совместимые высокочастотные разъемы, к которым могут подключаться пассивные пробники напряжения TPP1000. К каждому аналоговому входу может быть также подключен миниатюрный восьмиканальный пробник TLP058 для реализации функции логического анализатора цифровых сигналов.
Осциллограф имеет функции частотомера и цифрового вольтметра для каждого аналогового канала. Дополнительно по заказу установлен встроенный одноканальный генератор сигналов произвольной формы (опция 5-AFG).
Управление режимами работы и параметрами измерений производится вручную с лицевой панели, либо дистанционно по интерфейсам USB, Ethernet.
Конструктивно осциллограф выполнен в виде моноблока в настольном исполнении.
Общий вид передней и задней панелей осциллографа представлен на рисунках 1 и 2, фрагмент задней панели с указанием обозначения осциллографа и его заводского (серийного) номера C043685 на самоклеющейся этикетке показан на рисунке 3.

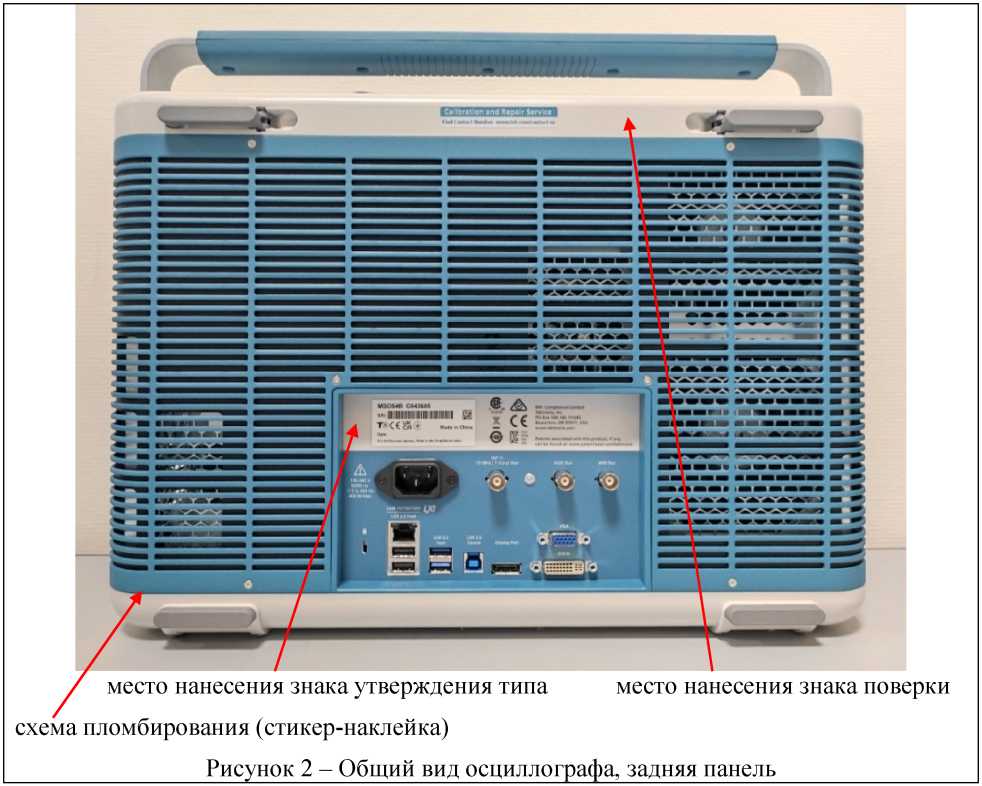

Места для нанесения знака утверждения типа и знака поверки, а также схема пломбирования приведены на рисунке 2.

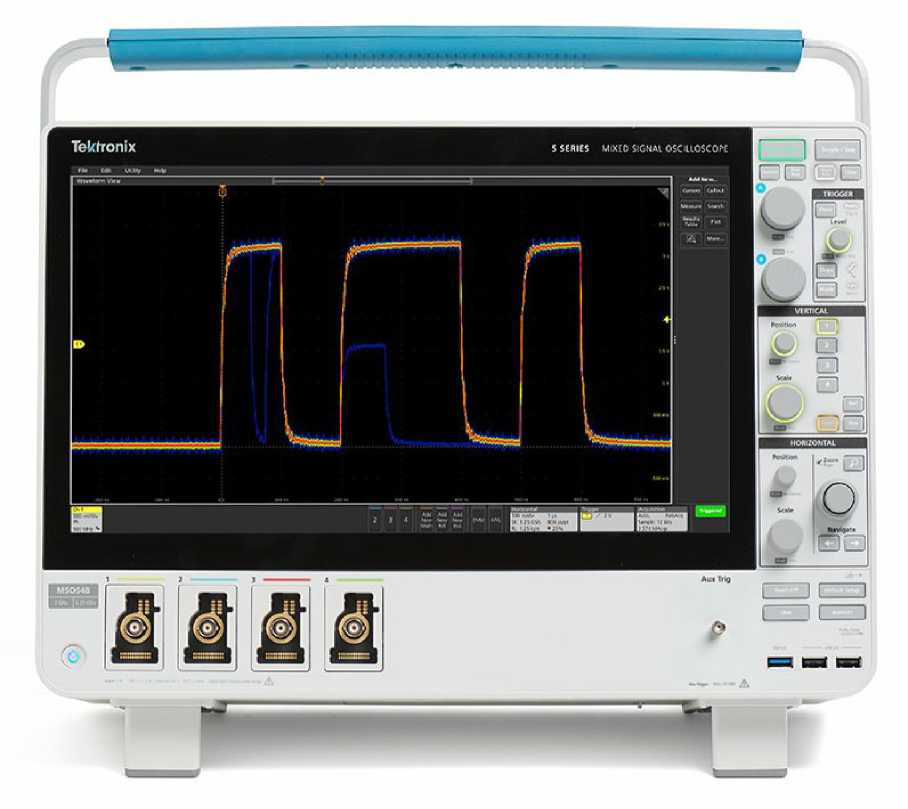

Рисунок 1 - Общий вид осциллографа, передняя панель

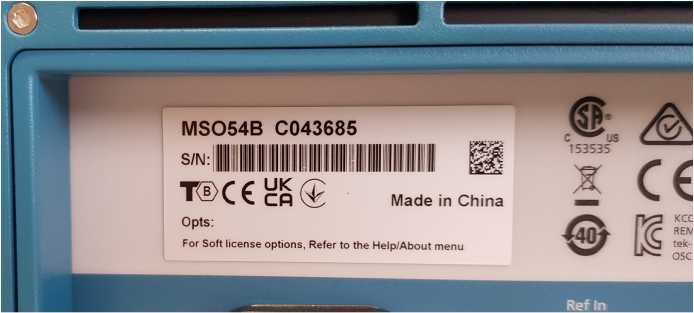

Рисунок 3 - Фрагмент задней панели осциллографа с этикеткой
Программное обеспечение, установленное на внутренний контроллер, служит для управления режимами работы осциллографа, его метрологически значимая часть выполняет функции обработки, представления, записи и хранения измерительной информации. Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «низкий» по Р 50.2.077-2014. Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) | Значение |
Идентификационное наименование | MSO5 Firmware |
Номер версии (идентификационный номер) | не ниже 1.38.1.2189 |
Метрологические и основные технические характеристики осциллографа представлены в таблицах 2 и 3.
Таблица 2 - Метрологические характеристики
Наименование характеристики | Значение |
1 | 2 |
АНАЛОГОВЫЕ КАНАЛЫ | |
Количество каналов | 4 |
Верхняя частота полосы пропускания, МГц 1) | 1000 |
Коэффициент развертки, с/дел | от 2Ч0’10 до 1М03 |
Входное сопротивление Rвх (по выбору) | (1,00 ±0,01) МОм (50,0 ±0,5) Ом |
Количество делений вертикальной шкалы | 10 (±5 от центра) |
Коэффициент отклонения Ко, в последовательности 1-2-5, или п Rвх = 1 МОм Rвх = 50 Ом | зоизвольно по выбору от 0,5 мВ/дел 2) до 10 В/дел от 1 мВ/дел до 1 В/дел |
Пределы допускаемой относительной погрешности коэффициент Ко < 2 мВ/д ел Ко > 2 мВ/д ел | а отклонения, % 3) ±2,0 ±1,0 |
Допускаемое остаточное смещение по вертикали Дсм, делений, н ........................ Ивх = 1 МОм Rвх = 50 Ом; Ко < 2 мВ/дел Rвх = 50 Ом; Ко > 2 мВ/дел | е более .....±0,2...................................................................................................................................... .....±0,2...................................................................................................................................... ±0,1 |
Диапазон установки постоянного напряжения смещения исм, В | |
Rвх = 1 МОм; Ко < 63 мВ/дел | ±1 |
Rвх = 1 МОм; 64 мВ/дел < Ко < 999 мВ/дел | ±10 |
Rвх = 1 МОм; Ко > 1 В/дел | ±100 |
Rвх = 50 Ом; Ко < 63 мВ/дел | ±1 |
Rвх = 50 Ом; Ко > 64 мВ/дел | ±10 |
Продолжение таблицы 2
1 | 2 |
Пределы допускаемой абсолютной погрешности установки постоянного напряжения смещения, В | ±(0,005-исм + Асм^Ко) |
ВНУТРЕННИЙ ОПОРНЫЙ ГЕНЕРАТОР | |
Пределы допускаемой относительной погрешности частоты 10 МГц опорного генератора 6о при выпуске из производства или после подстройки в рабочем диапазоне температур | ±1-10’6 |
Пределы допускаемого относительного дрейфа частоты 10 МГц опорного генератора за один год 6n | ±1,5-10'6 |
КАНАЛЫ ЛОГИЧЕСКОГО АНАЛИЗАТОРА | |
Количество каналов на один аналоговый входной канал | 8 |
Максимальная частота дискретизации, МГ ц | 500 |
Диапазон установки порогов срабатывания по напряжению ип, В | ±40 |
Разрешение порогов срабатывания, мВ | 10 |
Пределы допускаемой абсолютной погрешности установки порогов срабатывания, В | ±(0,03-1ип1 + 0,1) 4) |
ЦИФРОВОЙ ВОЛЬТМЕТР | |
Диапазон измерения напряжения | ±5^Ко^дел |
Количество разрядов индикации | 4 |
Пределы допускаемой абсолютной погрешности измерения постоянного напряжения U, В | ±(0,015-IU - исм1 + 0,005-Гисм1 + 0,1-Ко-дел) 5) |
Пределы допускаемой относительной погрешности измерения переменного напряжения на частотах от 40 Гц до 1 кГ ц, % | ±2 |
ГЕНЕРАТОР СИГНАЛОВ ПРОИЗВОЛЬНОЙ ФОРМЫ | |
Форма сигнала: произвольная, синусоидальная, прямоугольная, импульсная, пилообразная, треугольная, постоянное напряжение, сигнал функции Г аусса, сигнал функции Лоренца, импульсы с экспоненциальной формой фронта/спада, сигнал функции Sin(x)/x, случайный шум, сигнал функции хаверсинус, кардиосигнал | |
Максимальная частота дискретизации, МГ ц | 250 |
Максимальное количество точек сигнала произвольной формы | 1,28-105 |
Диапазон частот сигнала синусоидальной формы | от 0,1 Гц до 100 МГц |
Пределы допускаемой относительной погрешности частоты F (синусоидальная, прямоугольная, импульсная, пилообразная форм F < 10 кГц F > 10 кГц | ы) ±1,3 10-4 ±5-10-5 |
Сопротивление нагрузки (по выбору) | 50 Ом; > 1 МОм |
Диапазон установки амплитуды напряжения 6) синусоидального сигнала, В | |
сопротивление нагрузки 50 Ом | от 0,01 до 2,5 |
сопротивление нагрузки > 1 МОм | от 0,02 до 5 |
Диапазон установки постоянного напряжения смещения исм, В | |
сопротивление нагрузки 50 Ом | ±1,25 |
сопротивление нагрузки > 1 МОм | ±2,5 |
Продолжение таблицы 2
1 | 2 |
Пределы допускаемой абсолютной погрешности установки постоянного напряжения смещения, В | ±(0,015-1исм1 + 0,001) |
Пределы допускаемой абсолютной погрешности установки переменного напряжения U на частоте 1 кГц, В | ±(0,015-U +0,015-1исм1 + 0,001) |
1) По уровню напряжения 0,707 (-3 дБ) при входном сопротивлении 50 Ом. 2) Ко = 0,5 мВ/дел является цифровым масштабным увеличением Ко = 1 мВ/дел 3) После выполнения процедуры компенсации сигнального тракта (SPC). 4) Типовое справочное значение. 5) U - измеряемое значение напряжения, исм - постоянное напряжение смещения, Ко - коэффициент отклонения. 6) От пика до пика. |
Таблица 3 - Основные технические характеристики
Наименование характеристики | Значение |
Напряжение сети питания частотой 50 Гц, В | от 90 до 264 |
Потребляемая мощность, Вт, не более | 400 |
Габаритные размеры, мм | |
ширина (с учетом ручки) | 454 |
глубина (ручка поднята) | 205 |
высота (ручка опущена) | 309 |
Масса, кг, не более | 10,7 |
Рабочие условия применения | |
температура окружающего воздуха, °C | от +15 до +30 |
относительная влажность воздуха, % | от 30 до 80 |
наносится на заднюю панель корпуса в виде самоклеющейся этикетки и на титульный лист руководства по эксплуатации типографским способом.
представлена в таблице 3.
Таблица 3 - Комплектность средства измерений
Наименование | Обозначение | Количество, шт./экз. |
Осциллограф цифровой | MSO54B | 1 |
Пассивный пробник напряжения | TPP1000 | 4 |
Пробник логический | TLP058 | 4 |
Кабель сетевой | - | 1 |
Манипулятор «мышь» с интерфейсом USB | 119-7054 | 1 |
Руководство по эксплуатации | 077-1723-00R | 1 |
приведены в главе «Основы работы с прибором» руководства по эксплуатации 077-1723-00R.
Приказ Росстандарта от 31 июля 2018 г. № 1621 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
Приказ Росстандарта от 30 декабря 2019 г. № 3457 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Росстандарта от 3 сентября 2021 г. № 1942 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10’1 до 2409 Гц».
Зарегистрировано поверок | 3 |
Поверителей | 3 |
Актуальность данных | 21.11.2024 |
