| Номер в госреестре | 87003-22 |
| Наименование СИ | Манометры технические |
| Обозначение типа СИ | МаТ |
| Изготовитель | Общество с ограниченной ответственностью "Пензапромарматура" (ООО "Пензапромарматура"), г. Пенза |
| Год регистрации | 2022 |
| Срок свидетельства | 07.10.2027 |
| МПИ (интервал между поверками) | 2 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Манометры технические МаТ (далее - манометры) предназначены для измерений избыточного давления.
Принцип действия манометров основан на преобразовании измеряемого давления посредством упругой деформации чувствительного элемента (трубки Бурдона) в отклонение указателя механического показывающего устройства.
Манометры состоят из металлического корпуса, передаточного механизма, чувствительного элемента, циферблата со шкалой и стрелкой, защитного стекла, штуцера для присоединения.
Манометры выпускаются в исполнениях, отличающихся диапазоном измерений.
Пример записи манометра при заказе:
Манометр технический МаТ.100.ХХ,
где 100 - номинальный диаметр корпуса манометра
ХХ - значение верхнего предела измерений
Каждый экземпляр манометров идентифицирован, имеет заводской номер в буквенноцифровом формате, нанесенный на заднюю крышку корпуса методом лазерной гравировки или методом термопечати, обеспечивающими его прочтение и сохранность в процессе эксплуатации.
Знак поверки наносится на стекло лицевой панели манометра.
Пломбирование манометров от несанкционированного доступа не предусмотрено.

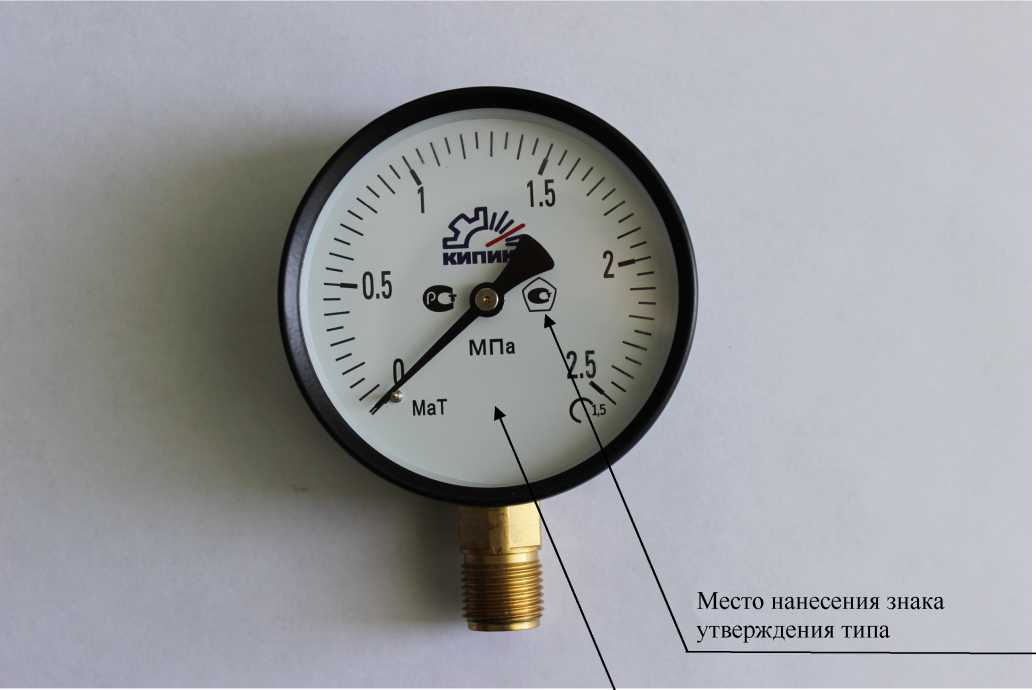

Общий вид манометров приведен на рисунке 1.
Место нанесения знака поверки
Рисунок 1 - Общий вид манометра
Метрологические и технические характеристики представлены в таблицах 1 и 2 соответственно.
Таблица 1 - Метрологические характеристики
| Наименование параметра | Значение |
| Диапазон измерений избыточного давления, МПа* | от 0 до 0,6 от 0 до 1,0 от 0 до 1,6 от 0 до 2,5 |
| Пределы допускаемой основной приведенной погрешности измерений избыточного давления, % от ВПИ | ±1,5 |
| Вариация показаний, % | ±1,5 |
| Пределы допускаемой дополнительной приведенной погрешности измерений избыточного давления, вызванной изменением температуры окружающего воздуха от нормальной на каждые 10 °С, % от ВПИ | ±0,4 |
| Примечание: * в зависимости от исполнения | |
Таблица 2 - Технические характеристики
| Наименование параметра | Значение |
| Габаритные размеры (диаметр корпусахглубинахвысота), мм, не более | 101х43х132 |
| Масса, кг, не более | 0,3 |
| Нормальные условия: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха, % - атмосферное давление, кПа (мм рт. ст.) | от 15 до 25 от 30 до 80 от 84 до 106 (от 630 до 795) |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность при температуре окружающего воздуха 25 °С, %, не более - атмосферное давление, кПа (мм рт. ст.) | от -30 до +50 80 от 84 до 106,7 (от 630 до 800) |
наносится на титульный лист паспорта и на циферблат манометра типографским способом.
Комплектность манометров приведена в таблице 3.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Манометр технический | МаТ.100.ХХ* | 1 шт. |
| Манометр технический МаТ. Паспорт | 26.51.52-012-53719263 ПС | 1 экз. |
| Примечание: * в зависимости от исполнения | ||
приведены в разделе 8 «Эксплуатация и монтаж» документа 26.51.52-012-53719263 ПС «Манометр показывающий МаТ. Паспорт»
ГОСТ 2405-88 «Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры. Общие технические условия»;
Приказ Федерального агентства по техническому регулированию и метрологии от 29 июня 2018 г. № 1339 «Об утверждении государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»;
ТУ 26.51.52-012-53719263-2020 «Манометры технические МаТ. Технические условия».
