| Номер в госреестре | 87004-22 |
| Наименование СИ | Система измерений количества и показателей качества нефти № 814 ПСП Ярудейского месторождения ООО "ЯРГЕО" |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | Общество с ограниченной ответственностью "Инженерно-производственная фирма Вектор" (ООО "ИПФ "Вектор"), г. Тюмень |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Система измерений количества и показателей качества нефти № 814 ПСП Ярудейского месторождения ООО «ЯРГЕО» (далее - СИКН) предназначена для измерений массы и показателей качества нефти.
Принцип действия СИКН основан на использовании прямого метода динамических измерений массы нефти.
При прямом методе динамических измерений массу брутто нефти определяют с применением измерительных компонентов счетчиков-расходомеров массовых. Выходные электрические сигналы счетчиков-расходомеров массовых поступают на соответствующие входы комплекса измерительно-вычислительного, который преобразует их и вычисляет массу брутто нефти по реализованному в нем алгоритму.
Массу нетто нефти вычисляет система сбора и обработки информации (далее - СОИ), как разность массы брутто нефти и массы балласта. Массу балласта рассчитывают как сумму массовых долей воды, хлористых солей и механических примесей в нефти.
СИКН представляет собой единичный экземпляр измерительной системы целевого назначения, спроектированной для конкретного объекта, в состав которой входят СОИ, блок трубопоршневой поверочной установки (далее - ТПУ), блок фильтров (далее - БФ), блок измерительных линий (далее - БИЛ), блок измерений показателей качества нефти (далее -БИК). В вышеприведенные технологические блоки входят измерительные компоненты по своему функционалу участвующие в измерениях массы нефти, контроле и измерении параметров качества нефти, контроле технологических режимов работы СИКН.
Монтаж и наладка СИКН осуществлены непосредственно на объекте эксплуатации в соответствии с проектной документацией на СИКН и эксплуатационными документами на ее компоненты.
В состав СИКН входят измерительные компоненты, участвующие в измерениях массы нефти и приведенные в таблице 1. Часть измерительных компонентов СИКН, приведенных в таблице 3, формируют вспомогательные измерительные каналы (ИК).
Таблица 1 - Основные измерительные компоненты, применяемые в составе СИКН
| Наименование измерительного компонента | Регистрационный № в Федеральном информационном фонде по обеспечению единства измерений |
| Счетчики-расходомеры массовые Micro Motion модели CMF с электронными преобразователями модели 2700 (далее - СРМ) | 45115-10, 45115-16 |
Продолжение таблицы 1
| Наименование измерительного компонента | Регистрационный № в Федеральном информационном фонде по обеспечению единства измерений |
| Датчики давления Метран-150 моделей 150TG, 150CD | 32854-13 |
| Термопреобразователи сопротивления Rosemount 0065 | 53211-13 |
| Преобразователи измерительные 644 | 14683-09 |
| Датчики температуры Rosemount 644 | 63889-16, 77487-20 |
| Влагомеры нефти поточные УДВН-1пм (далее - ВН) | 14557-10, 14557-15 |
| Преобразователи плотности жидкости измерительные модели 7835 | 52638-13 |
| Преобразователь плотности и расхода CDM | 63515-16 |
| Комплексы измерительно-вычислительные «ВЕКТОР-02» (далее - ИВК) | 43724-10 |
В состав СИКН входят показывающие средства измерений давления и температуры, средство измерений расхода в БИК.
СИКН обеспечивает выполнение следующих основных функций:
- автоматизированные измерения массы брутто нефти прямым методом динамических измерений в рабочем диапазоне расхода;
- автоматические измерения температуры, давления, плотности, объемной доли воды в нефти;
- измерения температуры и давления нефти с применением показывающих средств измерений температуры и давления соответственно;
- автоматизированный контроль метрологических характеристик (КМХ) ИК массы и массового расхода нефти на рабочих ИЛ с помощью ИК массы и массового расхода нефти на контрольно-резервной ИЛ, применяемой в качестве контрольной;
- проведение КМХ и определение метрологических характеристик ИК массы и массового расхода нефти с применением стационарной трубопоршневой поверочной установки (ТПУ) или передвижной ТПУ;
- автоматический контроль параметров измеряемого потока, их индикацию и сигнализацию нарушения установленных границ;
- вычисления массы нетто нефти, как разности массы брутто нефти и массы балласта, используя результаты определения массовой доли механических примесей, массовой доли хлористых солей в испытательной лаборатории, массовой доли воды по результатам измерений объемной доли воды в нефти с применением ВН или по результатам определения массовой доли воды в испытательной лаборатории;
- автоматическое регулирование расхода нефти через БИК для обеспечения требований ГОСТ 2517 - 2012 «Нефть и нефтепродукты. Методы отбора проб»;
- автоматический и ручной отбор проб;
- защита информации от несанкционированного доступа;
- регистрация и хранение результатов измерений, формирование отчетов.
Заводской номер СИКН нанесен на металлическую табличку, закрепленную на блок-боксе БИЛ.
Конструкцией СИКН место нанесения знака утверждения типа не предусмотрено.
Для исключения возможности несанкционированного вмешательства, которое может повлиять на результат измерений, конструкцией СРМ, входящих в состав ИК массы и массового расхода нефти, предусмотрены места установки пломб, содержащих изображение знака поверки, который наносится методом давления на две пломбы, установленные на контровочных проволоках, пропущенных через отверстия в шпильках, расположенных на диаметрально противоположных фланцах первичного измерительного преобразователя модели CMF и на пломбу, установленную на контровочной проволоке, охватывающей корпус электронного преобразователя модели 2700.
Общий вид СРМ с указанием мест установки пломб от несанкционированного доступа, содержащих изображение знака поверки, представлены на рисунках 1, 2.
Место установки пломбы
Место установки пломбы

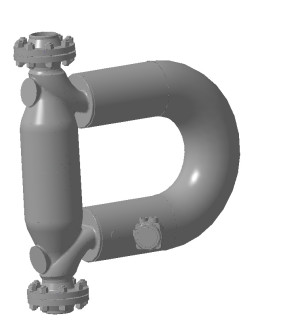

Рисунок 1 - Общий вид первичного измерительного преобразователя модели CMF СРМ с указанием мест установки пломб от несанкционированного доступа, содержащих изображение знака поверки.
Места установки пломб

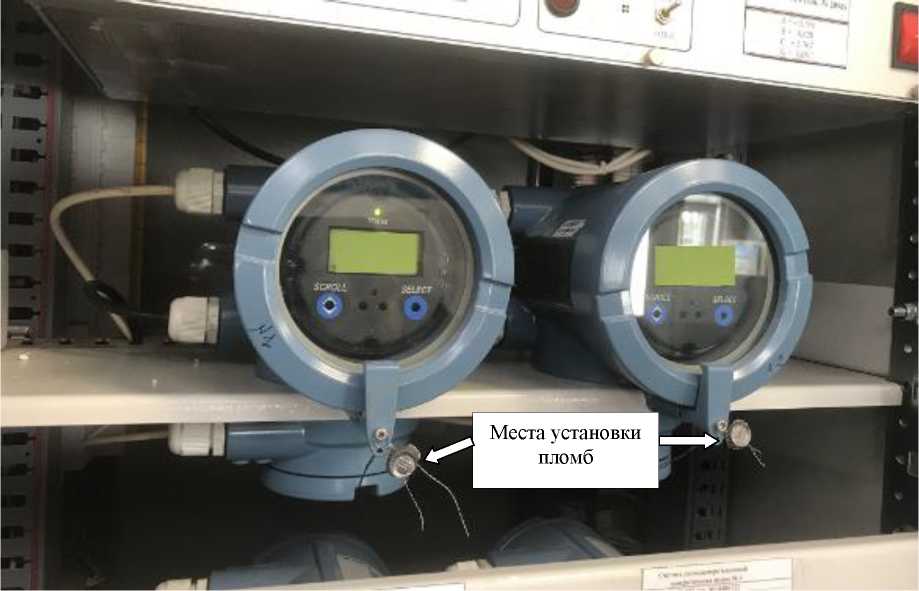

Рисунок 2 - Пример схемы установки пломб, содержащих изображение знака поверки, от несанкционированного доступа на корпусе электронных преобразователей модели 2700 СРМ.
СИКН имеет программное обеспечение (ПО), реализованное в ИВК и компьютерах автоматизированных рабочих мест (АРМ) оператора «ВЕКТОР», обеспечивающие реализацию функций СИКН. Идентификационные данные ПО ИВК и АРМ оператора «ВЕКТОР» указаны в таблице 2.
Защита ПО от непреднамеренных и преднамеренных изменений и обеспечение его соответствия утвержденному типу осуществляется наличием системы ограничения доступа, установкой пароля разного уровня доступа.
Метрологические характеристики СИКН указаны с учетом влияния ПО.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014 «ГСИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения».
Таблица 2 - Идентификационные данные ПО СИКН
| Идентификационные данные (признаки) | Значение | ||
| ИВК | АРМ оператора «Вектор» | ||
| Идентификационное наименование ПО | icc mt | calc.dll | Module2.bas |
| Номер версии (идентификационный номер ПО) | 6.4.1 | 1.1 | 1.1 |
| Цифровой идентификатор ПО | 4B7038A5 | 44BAA61F | 66F2A061 |
| Алгоритм вычисления цифрового идентификатора | CRC32 | CRC32 | CRC32 |
Состав и основные метрологические характеристики ИК, а также метрологические и основные технические характеристики СИКН и параметры измеряемой среды приведены в таблицах 3-5.
Таблица 3 - Состав и основные метрологические характеристики ИК
| Номер ИК | Наименование ИК | Количество ИК (место установки) | Состав ИК | Диапазон измерений СИКН | Пределы допускаемой погрешности ИК | |
| Первичный измерительный преобразователь | Вторичная часть | |||||
| 1 2 3 4 | ИК массы и массового расхода нефти (ИК 1, ИК 2, ИК 3, ИК 4) | 4 (ИЛ1) 1, ИЛ 2, ИЛ 3, ИЛ 4) | СРМ | ИВК | от 65,5 до 500,0 т/ч | ±0,202) % ±0,253) % |
1) Измерительная линия;
2) Пределы допускаемой относительной погрешности ИК массы и массового расхода нефти с СРМ на контрольно-резервной ИЛ, применяемой в качестве контрольной;
3) Пределы допускаемой относительной погрешности ИК массы и массового расхода нефти с СРМ на рабочих ИЛ.
Таблица 4 - Метрологические характеристики СИКН
| Наименование характеристики | Значение |
| Диапазон измерений массового расхода, т/ч | от 65,5 до 500,0 |
| Пределы допускаемой относительной погрешности измерений массы брутто нефти, % | ±0,25 |
| Пределы допускаемой относительной погрешности измерений массы нетто нефти, % | ±0,35 |
| Таблица 5 - Основные технические характеристики СИК | Н и параметры измеряемой среды |
| Наименование характеристики | Значение |
| Измеряемая среда | нефть по ГОСТ Р 51858 |
| Диапазон плотности измеряемой среды при рабочих условиях, кг/м3 | от 774 до 861 |
| Диапазон давления измеряемой среды, МПа | от 0,404) до 1,28 |
| Диапазон температуры измеряемой среды, °С | от +15 до +40 |
| Массовая доля воды, %, не более | 0,5 |
| Кинематическая вязкость измеряемой среды при +20 °С, сСт, не более | 10 |
| Массовая концентрация хлористых солей, мг/дм3, не более | 100 |
| Массовая доля механических примесей, %, не более | 0,05 |
| Давление насыщенных паров, кПа (мм рт.ст.), не более | 66,7 (500) |
| Содержание свободного газа | не допускается |
| Режим работы СИКН | непрерывный |
| Климатические условия эксплуатации СИКН: - температура окружающего воздуха в БФ, °С - температура окружающего воздуха в БИЛ, БИК, ТПУ (блок-бокс)), °С - температура окружающего воздуха в СОИ (операторная), °С | от -55 до +36 от +5 до +25 от +15 до +25 |
| 4) Минимальное значение избыточного давления указано при минимальном значении массового расхода. | |
на титульный лист инструкции по эксплуатации СИКН печатным способом.
Таблица 6 - Комплектность СИКН
| Наименование | Обозначение | Количество |
| Система измерений количества и показателей качества нефти № 814 ПСП Ярудейского месторождения ООО «ЯРГЕО», заводской № 72 | _ | 1 шт. |
| Инструкция по эксплуатации | _ | 1 экз. |
приведены в документе «Государственная система обеспечения единства измерений. Масса нефти. Методика измерений системой измерений количества и показателей качества нефти № 814 ПСП Ярудейского месторождения ООО «ЯРГЕО».
Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;
Приказ Росстандарта от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
| Зарегистрировано поверок | 11 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
