| Номер в госреестре | 87007-22 |
| Наименование СИ | Контроллеры многофункциональные |
| Обозначение типа СИ | МФК3000 |
| Изготовитель | Акционерное общество «ТеконГруп» (АО «ТеконГруп»), г. Москва |
| Год регистрации | 2022 |
| Срок свидетельства | 10.10.2027 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Контроллеры многофункциональные МФК3000, МФК1500 (далее по тексту -контроллеры) предназначены для измерений и измерительных преобразований стандартных аналоговых выходных сигналов датчиков в виде напряжения и силы постоянного тока, силы переменного тока, сопротивлений; выходных сигналов термопар и термопреобразователей сопротивления; приема и обработки дискретных сигналов; формирования управляющих аналоговых и дискретных сигналов на основе результатов измерений параметров технологических процессов.
Контроллеры относятся к проектно-компонуемым изделиям. В состав контроллера, который определяется потребителем при заказе, могут входить модули центрального процессора, модули ввода-вывода (дискретные или аналоговые), каркас, шасси и источники питания.
В МФК1500 могут применяться два типа модуля центрального процессора: CPU715 и CPU850.
В МФК3000 могут применяться два типа модуля центрального процессора: CPU730 и CPU850.
Контроллер МФК3000 с CPU850 представляет собой шасси с CPU850 и один или два каркаса конструктива Евромеханика 19" с модулями ввода-вывода.
Контроллер МФК3000 с CPU730 представляет собой набор каркасов конструктива Евромеханика 19" (от одного до трех) с установленными модулями центрального процессора и ввода-вывода.
Контроллер МФК1500 представляет собой набор шасси с установленными в них модулями центрального процессора и ввода-вывода.
Архитектура контроллера МФК3000 допускает проектирование контроллера с общим количеством модулей не более 62, включая модули центрального процессора и ввода-вывода.
Архитектура контроллера МФК1500 допускает проектирование контроллера, состоящего из локальных и удаленных секций, с общим количеством модулей не более 120, включая модули центрального процессора и ввода-вывода.
Конструкция контроллеров позволяет встраивать их в стандартные электротехнические, монтажные шкафы или другое оборудование, защищающее от воздействия внешней среды. Защита контроллера от несанкционированного доступа в составе шкафа обеспечивается путём закрытия дверей шкафа на встроенный замок.
Контроллеры применяются для построения вторичной части измерительных и управляющих систем, используемых для автоматизации технологических процессов в различных отраслях промышленности (энергетике, машиностроении, химической, нефтегазовой, деревообрабатывающей, пищевой промышленности, в области использования атомной энергии и т.д.).
Фотографии общего вида контроллеров приведены на рисунках 1-5.
Заводской номер

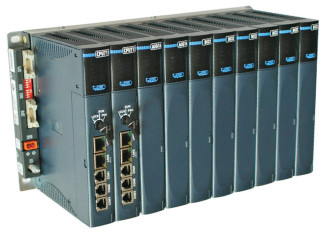

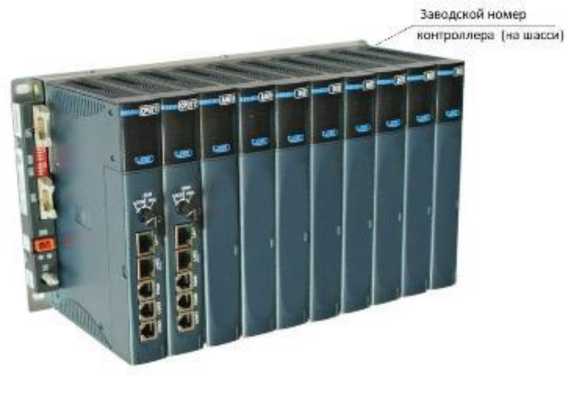

Рисунок 1 - Общий вид контроллера МФК1500 с CPU715

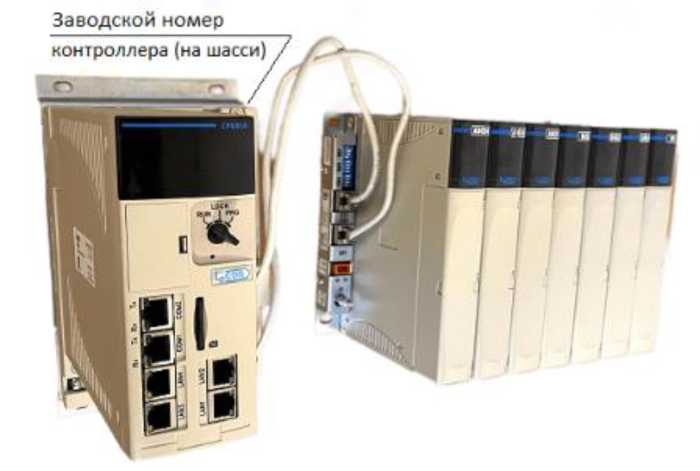

Рисунок 2 - Общий вид контроллера МФК1500 с CPU850 (интерфейс Unitbus)
Заводской номер
контроллера (на шасси)

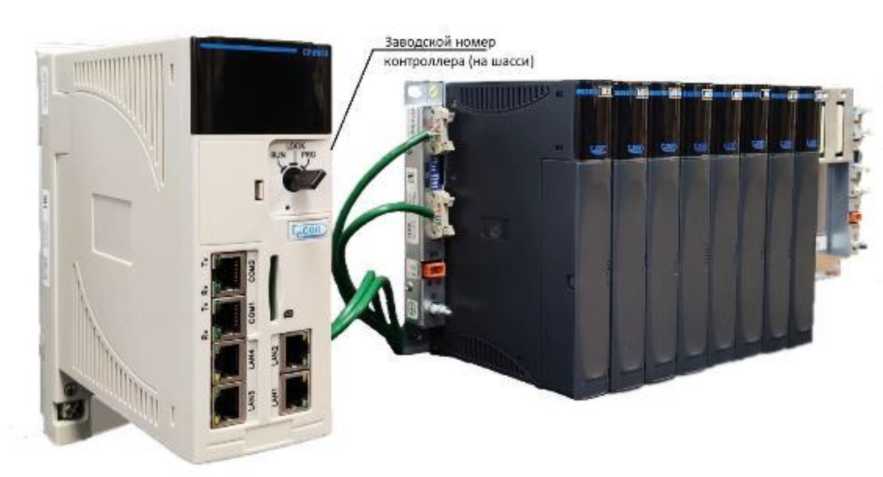

Рисунок 3 - Общий вид контроллера МФК1500 с CPU850 (интерфейс ТМВ)

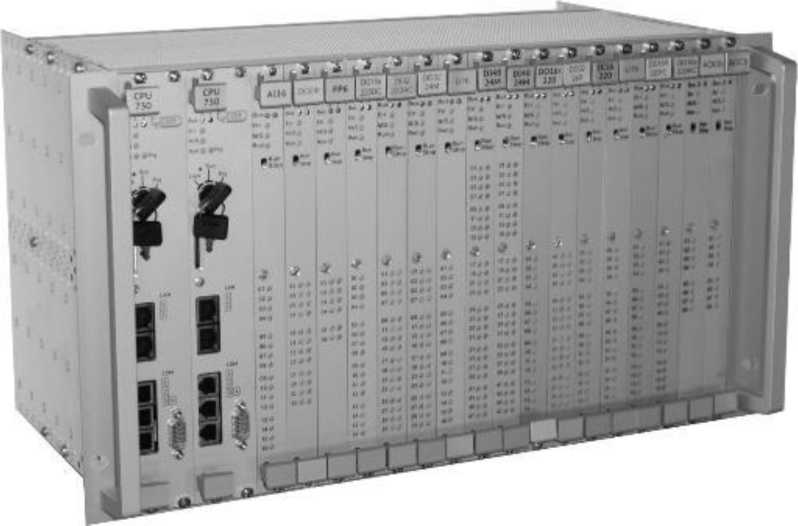

Рисунок 4 - Общий вид контроллера МФК3000 с CPU730

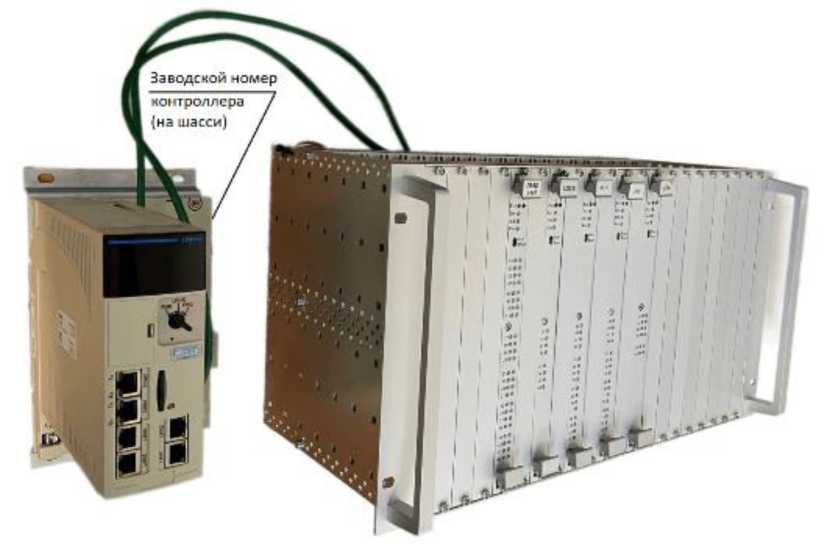

Рисунок 5 - Общий вид контроллера МФК3000 с CPU850
Заводской номер указывается на шасси/каркасе контроллера в виде наклейки и в паспорте контроллера в формате числового кода. Место расположения заводского номера показано на рисунках 1-3, 5 и 6.

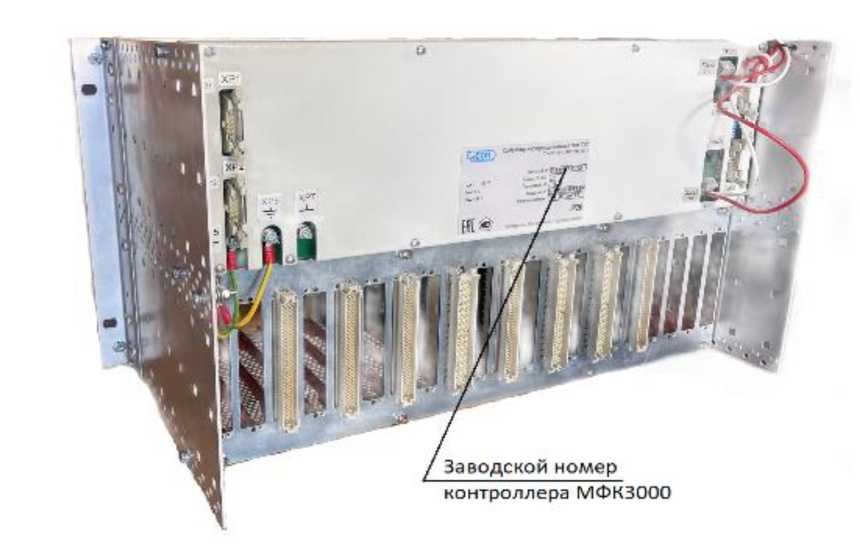

Рисунок 6 - Расположение заводского номера на каркасе контроллера МФК3000 Пломбирование контроллеров не предусмотрено.
Нанесение знака поверки на контроллеры не предусмотрено.
Программное обеспечение (ПО) контроллеров состоит из базового программного обеспечения (БПО), системного программного обеспечения (СПО) и встроенного программного обеспечения (ВПО) модулей.
БПО и СПО выполняют функции управления работой контроллеров.
БПО и СПО не являются метрологически значимыми частями ПО контроллеров.
ВПО модулей осуществляет функции сбора, обработки и хранения измерительной информации. Информация передается в СПО через защищенный интерфейс Unitbus или TMB. ВПО модулей является метрологически значимой частью ПО контроллеров МФК3000, МФК1500. Идентификационным признаком программного обеспечения является номер версии ВПО, указанный в таблицах 1 и 2, который можно прочесть на дисплее системы в программе TUNER.
Таблица 1 - Идентификационные данные ВПО модулей контроллеров МФК3000
| Идентификационные данные | Тип модуля (обозначение модуля в ВПО) | ||||
| AI16 (AI16) | АОС8 (АОС8) | DI48-24M (DI48-24M) | FP6 (FP6) | LI16 (LI16) | |
| Идентифика ционные данные (признаки) | _ | _ | _ | _ | _ |
| Идентификационное наименование ПО | _ | _ | _ | _ | _ |
| Номер версии, не ниже | 4.0 | 4.0 | 4.0 | 4.0 | 4.0 |
Таблица 2 - Идентификационные данные ВПО модулей контроллеров МФК1500
| Идентификационные данные | Ч | 'ип модуля (обозначение модуля в ВПО) | |||
| AI4 (CAI04), AI8 (CAI08), AIX8 (САХ08), AIX16 (САХ08МАХ08) | AIG8 (CAG08), AIG16 (CAG08M AG08) | AI8H (САН08), AI16H (САН08МАН08), АОС4Н ^AW04) | АОС2 (САО02), АОС4 (САО04) | LIG4 (СЮ04), LIG8 (СЮ08), LIG16 (СЮ08-MLG08) | |
| 1 | 2 | 3 | 4 | 5 | 6 |
| Идентификационные данные (признаки) | _ | _ | - | - | - |
| Идентификационное наименование ПО | _ | _ | - | - | - |
| Номер версии, не ниже | 5.0 | 5.0; 0.1.0 | 5.0 | 5.0; 0.1.0 | 5.0; 0.1.0 |
| Идентификационные данные | Тип модуля (обозначение модуля в ПО) | ||||
| DI16 (CDI16), DI32 (CDI16MDI16), DIO32 (CDI16MDO16) | FP8 (CFP08) | FP1 (CFP01) | AIV4 (CAV04) | ADO24 (CAG08VDO16) | |
| 1 | 7 | 8 | 9 | 10 | 11 |
| Идентификационные данные (признаки) | _ | _ | _ | _ | _ |
| Идентификационное наименование ПО | _ | _ | _ | _ | _ |
| Номер версии, не ниже | 5.0; 0.1.0 | 5.0 | 5.0; 0.1.0 | 5.0 | 5.0; 0.1.0 |
Метрологические характеристики модулей контроллера нормированы с учётом влияния на них ВПО.
Конструкция СИ и способ корректировки ВПО исключают возможность несанкционированного влияния на ПО СИ и измерительную информацию.
Защита ВПО и данных измерений от преднамеренных и непреднамеренных воздействий соответствует уровню защиты «высокий» в соответствии с Р 50.2.077-2014 и обеспечивается программно-аппаратной архитектурой контроллеров. Для защиты от непреднамеренных воздействий в ВПО реализован алгоритм периодического пересчёта и верификации контрольной суммы исполняемой части. Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается тем, что возможность изменения ВПО доступна только на специализированном оборудовании производителя.
Таблица 3 - Метрологические характеристики контроллеров
| Модель МФК | Тип модуля1 | Диапазоны входных сигналов | Диапазоны выходных сигналов | Пределы допускаемой основной погрешности | Пределы допускаемой дополнительной погрешности, вызванной изменением температуры окружающей среды, на каждые 10 °C | Примечания |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| 3000 | А116 | от 0 до 5 мА; от 0 до 20 мА; от 4 до 20 мА | 14 бит | у=±0,15 у=±0,10 у=±0,10 | у=±0,075 у=±0,05 у=±0,05 | Rbx=100 Ом |
| от 0 до 10 В | 14 бит | у=±0,10 | у=±0,05 | Rbx=125 кОм | ||
| АОС8 | 14 бит | от 0 до 5 мА; от 0 до 20 мА; от 4 до 20 мА | у=±0,10 у=±0,05 у=±0,05 | у=±0,05 у=±0,025 у=±0,025 | Rmp=2000 Ом Rmp=600 Ом Rmp=600 Ом | |
| 3000 | LI16 | от 0 до 10 мВ | 14 бит | у=±0,10 | у=±0,05 | Rbx не менее 100 кОм |
| от 0 до 50 мВ; от 0 до 100 мВ; от 0 до 500 мВ; от -10 до +10 мВ; от -50 до +50 мВ; от -100 до +100 мВ; от -500 до +500 мВ | у=±0,05 | у=±0,025 | ||||
| Сигналы от термопар (ТП)3 стандартных градуировок по ГОСТ Р 8.585-2001 от -6,154 до 76,373 мВ | 14 бит | у=±0,10; у=±0,15 (см. примечание 5) | у=±0,05 у=±0,075 (см. примечание 5) | См. примечание 6 |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| 3000 | LI16 | Сигналы от термопреобразователей сопротивления (ТС)4 по ГОСТ 6651-2009, по ГОСТ 6651-78 от 7,95 до 395,16 Ом | 14 бит | у=±0,10 у=±0,15 (см. примечание 5) | у=±0,05 у=±0,075 (см. примечание 5) | По трех- и четырехпроводной схеме измерения |
| от 10 до 100 Ом; от 10 до 200 Ом; от 10 до 500 Ом | 14 бит | у=±0,10 | у=±0,05 | |||
| 1500 | AI4 AI4* AI4** AI8 AI8* AI8** | от 0 до 5 мА; от 0 до 20 мА; от 4 до 20 мА | 14 бит | у=±0,15 у=±0,10 у=±0,10 | у=±0,075 у=±0,05 у =±0,05 | Явх=135 Ом |
| AIX8 AIX8* AIX8** AIX16 AIX16* AIX16** | от 0 до 5 мА; от 0 до 20 мА; от 4 до 20 мА | 14 бит | у=±0,10 у=±0,10 у=±0,10 | у=±0,05 у=±0,05 у=±0,05 | Явх=45 Ом | |
| AI8H AI8H* AI8H** AI16H AI16H* AI16H** | от 0 до 5 мА; от 0 до 20 мА; от 4 до 20 мА | 14 бит | у=±0,10 у=±0,10 у=±0,10 | у=±0,05 у=±0,05 у=±0,05 | Явх=264,9 Ом | |
| AIX8 AIX8* AIX8** AIX16 AIX16* AIX16** | от - 5 до +5 мА; от -20 до+20 мА | 14 бит | у=±0,10 у=±0,10 | у=±0,05 у=±0,05 | Явх=45 Ом | |
| AI4 AI4* AI4** AI8 AI8* AI8** | от 0 до 10 В | 14 бит | у=±0,10 | у=±0,05 | Явх=125 кОм |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| 1500 | AIX8 AIX8* AIX8** AIX16 AIX16* AIX16** | от 0 до 10 В от -10 до +10 В | 14 бит | у=±0,10 у=±0,1О | у=±0,05 у=±0,05 | Rbx=105 кОм |
| AIG8 AIG8* AIG8** AIG16 AIG16* AIG16** | от 0 до 5 мА; от 0 до 20 мА; от 4 до 20 мА | 14 бит | у=±0,20 у=±0,15 у=±0,15 | у=±0,10 у=±0,075 у=±0,075 | Rbx=135 Ом | |
| АОС2 АОС2* АОС2** АОС4 АОС4* АОС4** АОС4Н АОС4Н* АОС4Н** | 14 бит | от 0 до 5 мА; от 0 до 20 мА; от 4 до 20 мА | у=±0,10 у=±0,05 у=±0,05 | у=±0,05 у=±0,025 у=±0,025 | Rmp=2000 Ом Rhbf=600 Ом Rhbf=600 Ом | |
| ADO24 ADO24* ADO24** | от 0 до 5 мА; от 0 до 20 мА; от 4 до 20 мА | 14 бит | у=±0,20 у=±0,15 у=±0,15 | у=±0,10 у=±0,075 у=±0,075 | Rbx=135 Ом | |
| LIG4 LIG4* LIG4** LIG8 LIG8* LIG8** LIG16 LIG16* LIG16** | от 0 до 10 мВ | 14 бит | у=±0,10 | у=±0,05 | Rbx не менее 100 кОм | |
| от 0 до 50 мВ; от 0 до 100 мВ; от 0 до 500 мВ; от -10 до +10 мВ; от -50 до +50 мВ; от -100 до +100 мВ; от -500 до +500 мВ | 14 бит | у=±0,05 | у=±0,025 | Rbx не менее 100 кОм |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| 1500 | LIG4 LIG4* LIG4** LIG8 LIG8* LIG8** LIG16 LIG16* LIG16** | Сигналы от ТП3 стандартных градуировок по ГОСТ Р 8.585-2001 от -6,154 до +76,373 мВ | 14 бит | у=±0,10; у=±0,15 (см. приме чание 5) | у=±0,05 у=±0,075 (см. примечание 5) | См. примечание 6 |
| LIG4 LIG4* LIG4** LIG8 LIG8* LIG8** LIG16 LIG16* LIG16** | Сигналы от ТС4 по ГОСТ 6651-2009, по ГОСТ 6651-78 от 7,95 до 395,16 Ом | 14 бит | у=±0,10 у=±0,15 (см. примечание 5) | у=±0,05 у=±0,075 (см. примечание 5) | По трех- и четырехпроводной схеме измерения | |
| LIG4 LIG4* LIG4** LIG8 LIG8* LIG8** LIG16 LIG16* LIG16** | от 10 до 100 Ом; от 10 до 200 Ом; от 10 до 500 Ом | 14 бит | у=±0,10 | у=±0,05 | ||
| 3000 | DI48-24M | от 1 до (232-1) импульсов | 32 бит | Д=± 1 импульс в рабочих условиях применения | Униполярный сигнал с номинальным напряжением 24 В Минимальная длительность импульс/пауза 1,2 мс | |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| 3000 | FP6 | от 1 до (232-1) импульсов | 32 бит | Д=±1 импульс в рабочих условиях применения | Униполярный сигнал с номинальным напряжением 24 В Минимальная длительность импульс/пауза 1,2 мс | |
| от 250 до 100000 Гц; от 0,5 до 100000 Гц | 32 бит | 5 =±0,010 5 =±0,005 | 5=±0,005 5=±0,0025 | Униполярный сигнал с номинальным напряжением 24 В | ||
| 1500 | DI16 DI16* DI16** DI32 DI32* DI32** DIO32 DIO32* DIO32** | от 1 до (232-1) импульсов | 32 бит | Д=±1 импульс в рабочих условиях применения | Униполярный сигнал с номинальным напряжением 24 В Минимальная длительность импульс/пауза 1,2 мс | |
| FP1 FP1* FP8 FP8* FP8** | от 250 до 100000 Гц; от 0,5 до 100000 Гц | 32 бит | 1 5 =±0,010 5 =±0,005 | 5 =±0,005 5=±0,0025 | Униполярный сигнал с номинальным напряжением 24 В | |
| FP8 FP8* FP8** | от 1 до (232-1) импульсов | 32 бит | Д=±1 импульс в рабочих условиях применения | Униполярный сигнал с номинальным напряжением 24 В Минимальная длительность импульс/пауза 5 мкс | ||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| 1500 | AIV4 AIV4* | Среднеквадратичное значение переменного тока от 0,005 до 1,5 мА | 14 бит | 7 ±0,5 | у=±0,45 | Базовая частота 45 Гц; диапазон частот от 10 до 1000 Гц |
| Примечания 1 Используемые обозначения: Y — пределы приведенной погрешности (приведенной к диапазону измерений); 6 - пределы относительной погрешности; Д - пределы абсолютной погрешности; Rbx - входное сопротивление; R-наг - сопротивление нагрузки. 2 Модификации модулей, обозначенные одним или несколькими символами «*», отличаются рабочими условиями (см. таблицу 4). 3 Сигналы от термопар следующих градуировок по ГОСТ Р 8.585-2001: ТВР, А-1; ТВР, А-2; ТВР, А-3; ТПР, ПР(В); ТПП, ПП(8); ТПП, ПП(Я.); ТХА, ХА(К); ТХК, XK(L); ТХКн, ХК(Е); ТМК, МК(Т); ТЖК, ЖК(1); ТНН, HH(N); ТМК, МК(М). 4 Сигналы от термопреобразователей сопротивления следующих градуировок: по ГОСТ 6651-2009: ТСМ 50М, а=0,00428 оС-1; ТСМ 50М, а=0,00426 оС-1; ТСМ 100М, а=0,00428 оС-1; ТСМ 100М, а=0,00426 оС-1; ТСП 50П, а=0,00391 оС-1; ТСП 50П, а=0,00385 оС-1; ТСП 100П, а=0,00391 оС-1; ТСП 100П, а=0,00385 оС-1; ТСН 100Н, а=0,00617 оС-1. по ГОСТ 6651-78: ТСП 46П, Wioo=1,391O; ТСМ 53М, Wioo=1,426O. 5 Пределы допускаемой основной и дополнительной погрешностей в зависимости от градуировки и преобразования температур указываются в паспорте на модуль контроллера. 6 С учетом погрешности канала компенсации температуры холодного спая, но без учета погрешности датчика компенсации температуры холодного спая. | ||||||
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение |
| 1 | 2 |
| Параметры электрического питания: | 220'32 |
| - напряжение переменного тока, В | |
| - частота переменного тока, Гц | 50 +23 -3 |
| Габаритные размеры контроллера МФК3000, мм, не более - высота (каркас CR3000) | 266 |
| - высота (шасси ВР5002) | 187 |
| - ширина (каркас CR3000) | 483 |
| - ширина (шасси ВР5002) | 130 |
| - глубина (каркас CR3000) | 280 |
| - глубина (шасси ВР5002 с CPU850) | 212 |
| Габаритные размеры контроллера МФК1500, мм, не более - высота (шасси CR1504, CR1508, CR1516) | 187 |
| - высота (шасси ВР5002) | 240 |
| - ширина (шасси CR1504) | 165 |
| - ширина (шасси CR1508) | 285 |
| - ширина (шасси CR1516) | 526 |
| - ширина (шасси ВР5002) | 130 |
| - глубина (шасси CR1504, CR1508, CR1516) | 143 |
| - глубина (шасси ВР5002 с СРи850) | 212 |
| Масса, кг, не более - контроллера МФК3000 | 15 |
| - контроллера МФК1500 | 10 |
| Назначенный срок службы, лет | 15 |
| Нормальная температура окружающей среды, °C | (25+5) |
| Рабочие значения температуры и влажности: - контроллеров МФК3000 | |
| • температура окружающей среды, кроме СРи850 и шасси ВР5002 °С | от +1 до +55 |
| • температура окружающей среды для СРи850 и шасси ВР5002, °С • относительная влажность при температуре +25 °С без конденсации | от +1 до +45 |
| влаги, %, не более | 95 |
| - контроллеров МФК1500 с модулями без знаков «*» и «**» в обозначении: | |
| • температура окружающей среды, кроме СРи850 и шасси ВР5002, °С | от +1 до +60 |
| • температура окружающей среды для СРи850 и шасси ВР5002, °С • относительная влажность при температуре +25 °С без конденсации | от +1 до +45 |
| влаги, %, не более | 95 |
| - контроллеров МФК1500 с модулями со знаком «*» в обозначении: | |
| • температура окружающей среды, °С • относительная влажность при температуре +25 °С без конденсации | от -40 до +60 |
| влаги, %, не более | 98 |
| 1 | 2 |
| - контроллеров МФК1500 с модулями со знаком «**» в обозначении: • температура окружающей среды, °С • относительная влажность при температуре +25 °С без конденсации влаги, %, не более | от -50 до +60 98 |
| Рабочие условия - атмосферное давление, кПа - температура хранения, °C - температура транспортирования, °C | от 84,0 до 106,7 от -50 до +70 от -40 до +70 |
наносят на боковую панель модуля и боковую стенку шасси контроллеров МФК1500 приклеиванием шильдика, на титульный лист руководства по эксплуатации и паспорта типографским способом; для контроллеров МФК3000 наносят на заднюю стенку корпуса приклеиванием шильдика, на титульный лист руководства по эксплуатации и паспорта типографским способом.
Таблица 5 - Комплектность контроллеров МФК3000
| Наименование | Обозначение | Количество, шт. |
| Контроллер МФК3000 | - | 1* |
| Комплект ответных частей разъемов модулей | - | 1* |
| Руководство по эксплуатации | БНРД.420002.002РЭ | 1 |
| Паспорт | БНРД.420002.002ПС | 1 |
| * Состав определяется спецификацией заказа | ||
Таблица 6 - Комплектность контроллеров МФК 15 00
| Наименование | Обозначение | Количество, шт. |
| Контроллер МФК 1500 | - | 1* |
| Комплект ответных частей разъемов модулей | - | 1* |
| Руководство по эксплуатации, часть 1 | БНРД.420002.003РЭ1 | 1 |
| Руководство по эксплуатации, часть 2 | БНРД.420002.003РЭ2 | 1 |
| Руководство по эксплуатации, часть 3 | БНРД.420002.003РЭ3 | 1 |
| Руководство по эксплуатации, часть 4 | БНРД.420002.003РЭ4 | 1 |
| Паспорт | БНРД.420002.003ПС | 1 |
| * Состав определяется спецификацией заказа. | ||
приведены в разделах «Устройство и работа» руководств по эксплуатации: БНРД.420002.002РЭ, БНРД.420002.003РЭ1, БНРД.420002.003РЭ2, БНРД.420002.003РЭ3, БНРД.420002.003РЭ4.
ГОСТ Р 51841-2001 «Программируемые контроллеры. Общие технические требования и методы испытаний»;
ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия»;
ТУ 4250-001-54897848-2015 (БНРД.420002.002ТУ) «Контроллеры многофункцио
нальные МФК3000, МФК1500. Технические условия».
