| Номер в госреестре | 87013-22 |
| Наименование СИ | Спектрофлуориметры |
| Обозначение типа СИ | FL |
| Изготовитель | Компания PerkinElmer, Inc., США |
| Год регистрации | 2022 |
| Срок свидетельства | 07.10.2027 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Спектрофлуориметры FL (далее по тексту - спектрофлуориметры) предназначены для измерений интенсивности люминесцентного излучения и количественного химического анализа органических и неорганических веществ.
Принцип действия спектрофлуориметров основан на измерении интенсивности оптического излучения, возникающего либо вследствие образования продуктов химических реакций в возбуждённом состоянии, либо вследствие облучения образца излучением с определённой длиной волны, причём интенсивность излучения связана с концентрацией определяемого вещества.
Спектрофлуориметры выпускаются в двух модификациях FL6500 и FL8500.
Конструкция спектрофлуориметра включает в себя:
- источник возбуждения люминесценции (импульсная ксеноновая лампа);
- монохроматоры возбуждения и регистрации люминесценции типа Монка-Джиллисона с дифракционными решётками;
- кюветное отделение для кювет с длиной оптического пути 10 мм;
- систему регистрации;
- систему электропитания.
Спектрофлуориметры выполнены в едином корпусе настольного исполнения и управляются с помощью внешнего IBM-совместимого компьютера и специализированного программного обеспечения (далее - ПО), позволяющего спектрофлуориметру работать в режимах измерения флуоресценции, фосфоресценции, хемилюминесценции и биолюминесценции. Модификации спектрофлуориметров FL6500 и FL8500 отличаются друг от друга некоторыми техническими характеристики.
Спектрофлуориметры могут комплектоваться большим набором специальных приспособлений, в том числе для термостатирования и охлаждения образцов.
Заводские (серийные) номера указываются на паспортной табличке на задней стороне спектрометра. Заводской номер имеет буквенно-цифровой формат и наносится типографским способом, знак поверки наносится фронтальную панель прибора.
Общий вид спектрофлуориметров с указанием мест нанесения знака утверждения типа, заводского номера, знака поверки представлен на рисунке 1. Пломбировка не предусмотрена.
Идентификационные данные спектрофлуориметров, в том числе обозначение, заводской номер и дата изготовления, отражены в маркировке, нанесенной в виде нестираемой этикетки на заднюю панель корпуса. Места нанесения идентификационных данных указаны на рисунке 2

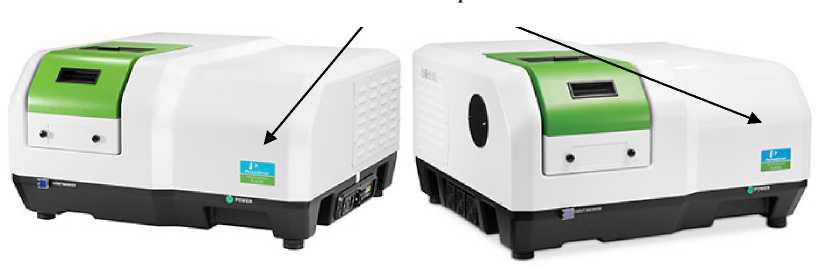

Место нанесения
знака поверки
а) модификация FL6500 б) модификация FL8500
Рисунок 1 - Общий вид спектрофлуориметров с указанием места нанесения знака поверки

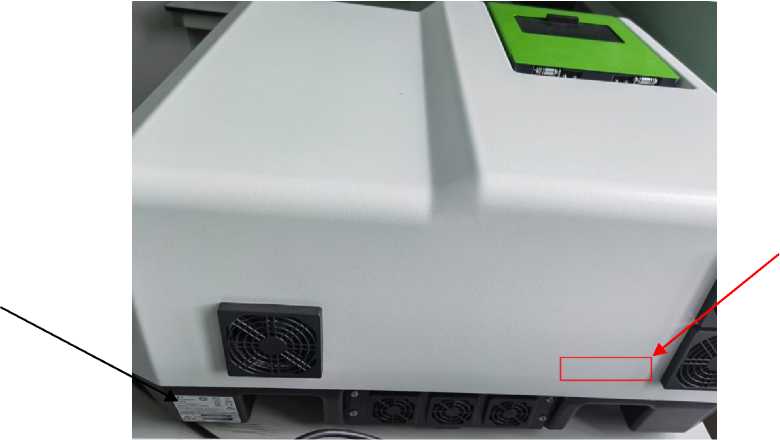

Этикетка с идентификационными данными
Место нанесения знака утверждения типа
Рисунок 2 - Задняя панель спектрофлуориметров FL6500 и FL8500 с указанием
мест нанесения идентификационных данных, включая дату изготовления, и знака
утверждения типа
Управление процессом измерения и обработки выходной информации в спектрфлуориметре осуществляется с помощью встроенного специального ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Spectrum FL |
| Номер версии (идентификационный номер) ПО | не ниже 1 |
Конструкция средств измерений исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.
| Таблица 2 - Метрологические характеристики | |
| Наименование характеристики | Значение |
| Предел обнаружения фенола, мг/дм3 | 0,005 |
| Предел допускаемого относительного среднего квадратического отклонения случайной составляющей погрешности измерений массовой концентрации фенола, % | 5 |
| Пределы допускаемой абсолютной погрешности измерений массовой концентрации фенола, мг/дм3 | ±(0,05^атт + 0,03)* |
| Отношение сигнал/шум для полосы комбинационного рассеивания воды при длине волны возбуждающего излучения 350 нм и ширине щели возбуждения и эмиссии по 10 нм: - модификация FL6500 - модификация FL8500 | 750:1 4000:1 |
| * ^^атт - аттестованное значение массовой концентрации фенола, мг/дм3 | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Скорость сканирования, нм/мин: - модификация FL6500 - модификация FL8500 | 24000 60000 |
| Спектральный диапазон длин волн возбуждения и эмиссии, нм | от 200 до 900 |
| Спектральная ширина щели, нм | 1; 2,5; 5; 10; 20 |
| Выходной интерфейс | USB |
| Параметры электрического питания: - напряжение сети переменного тока, В - частота переменного тока, Г ц | от 198 до 240 от 49 до 51 |
| Габаритные размеры, мм, не более: -высота -ширина - длина | 360 640 660 |
| Масса, кг | 47 |
| Рабочие условия эксплуатации: -температура окружающей среды, °C -относительная влажность окружающей при температуре 25 °C, % -атмосферное давление, кПа | от +15 до +25 от 25 до 75 от 96 до 104 |
наносится типографским способом на титульный лист руководства по эксплуатации и на заднюю панель спектрофлуориметра в виде наклейки.
Таблица 4 - Комплектность спектрофлуориметров
| Наименование | Обозначение | Количество |
| Спектрофлуориметр | FL6500 или FL8500 | 1 шт.* |
| Руководство по эксплуатации | - | 1 экз. |
| Паспорт | 1 экз. | |
| * в соответствии с заказом | ||
приведены в главе 4 «Установка», раздел «Процедура работы» документа «Спектрофлуо-риметры FL. Руководство по эксплуатации».
Стандарт предприятия компании PerkinElmer, Inc., США.
