| Номер в госреестре | 87014-22 |
| Наименование СИ | Микроомметры |
| Обозначение типа СИ | МОМ-644 |
| Изготовитель | Индивидуальный предприниматель Орлов Сергей Михайлович (ИП Орлов С.М.), г. Саратов |
| Год регистрации | 2022 |
| Срок свидетельства | 07.10.2027 |
| МПИ (интервал между поверками) | 2 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Микроомметры МОМ-644 (далее по тексту - микроомметры) предназначены для измерения малого электрического сопротивления постоянному току (далее - сопротивления). Измерение сопротивления производится по четырехпроводной схеме (метод Кельвина).
Принцип действия микроомметра основан на подаче к исследуемой цепи с помощью измерительного щупа силы постоянного электрического тока и измерении падения напряжения на концах исследуемой цепи.

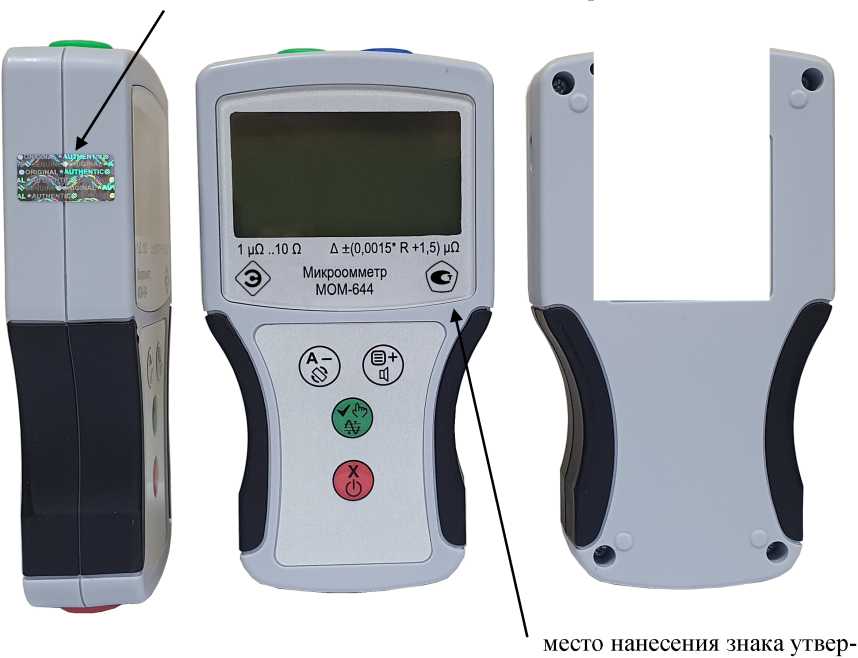

место пломбировки
место нанесения
заводского номера
ждения типа
Рисунок 1 - Общий вид микроомметров
В состав микроомметра входят: источник силы постоянного тока, узел измерения напряжения постоянного тока, устройство индикации, а также узел заряда встроенного аккумулятора. Микроомметр выполнен в виде портативного ручного прибора, на корпусе которого расположен жидкокристаллический экран, клеммы для подключения измерительных щупов, функциональные клавиши, а также разъем USB для подключения к компьютеру.
Данные измерений хранятся во встроенной энергонезависимой памяти прибора и могут быть переданы на ПК посредством проводного интерфейса типа USB.
Питание микроомметра осуществляется от встроенного аккумулятора.
Фотографии общего вида микроомметра представлены на рисунке 1.
Схема пломбировки от несанкционированного доступа и место нанесения знака утверждения типа представлена на рисунке 1.
Заводской номер представляет собой уникальное число в шестнадцатеричном формате.
Нанесение знака поверки на корпус микроомметра не предусмотрено.
В микроомметре предусмотрено внутреннее программное обеспечение (ПО).
Внутреннее ПО состоит из встроенной в микроомметр метрологически значимой части ПО. Внутреннее ПО является фиксированным, незагружаемым и может быть изменено только на предприятии-изготовителе.
Уровень защиты внутреннего ПО от преднамеренного и непреднамеренного доступа соответствует уровню «высокий» согласно Р 50.2.077-2014 - данное ПО защищено от преднамеренных изменений с помощью специальных программных средств. Не требуется специальных средств защиты, исключающих возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой встроенной части ПО СИ и измеренных данных.
Идентификационные данные внутреннего ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные внутреннего программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | МОМ-644 |
| Номер версии (идентификационный номер) ПО | 1.ХХ.ХХ |
| Цифровой идентификатор ПО | отсутствует |
В идентификационном номере внутреннего программного обеспечения фиксированные цифры отвечают за метрологически значимую часть и являются неизменными.
Внешнее программное обеспечение для микроомметра не предусмотрено.
Таблица 2 - Метрологические характеристики микроомметра
| Диапазон измеряемого сопротивления | Младший разряд | Номинальный измерительный ток, А | Пределы допускаемой абсолютной погрешности измерения сопротивления в рабочих условиях при температуре от минус 15 до плюс 50 °С |
| от 0,0 до 9,9999 мОм | 0,1 мкОм | 2,1 | ± (0,0015^+1,5 мкОм) |
| от 10,000 мОм до 99,999 мОм | 1,0 мкОм | 2,1 | |
| от 100,00 мОм до 999,99 мОм | 10 мкОм | от 2,10 до 0,42 | |
| от 1,0000 Ом до 9,9999 Ом | 0,1 мОм | от 0,42 до 0,05 | |
| от 10,000 Ом до 11,000 Ом | 1 мОм | не более 0,05 | |
| Примечание - R - измеренное значение сопротивления, мкОм | |||
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - от встроенного аккумулятора: - напряжение, В | от 3,1 до 4,2 |
| Номинальная емкость встроенного аккумулятора, А-ч | 2 |
| Габаритные размеры, мм, не более - длина | 133 |
| - ширина | 73 |
| - высота | 30 |
| Масса, кг, не более | 0,25 |
| Условия эксплуатации: - температура окружающей среды, °С | от минус 15 до плюс 50 |
| - относительная влажность при температуре плюс 25 °С, без конденсации, %, не более | 98 |
| - атмосферное давление, кПа | от 84,0 до 106,7 |
| Средняя наработка на отказ, ч, не менее | 8000 |
| Средний срок службы, лет, не менее | 10 |
наносится на лицевую сторону микроомметра, а также на руководство по эксплуатации и паспорт типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Микроомметр | ЦСВТ.411212.008.00.000 | 1 шт. |
| Руководство по эксплуатации | ЦСВТ.411212.008 РЭ | 1 экз. |
| Паспорт | ЦСВТ.411212.008 ПС | 1 экз. |
приведены в разделе «Использование по назначению. Измерение» руководства по эксплуатации ЦСВТ.411212.008 РЭ.
ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний;
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
ТУ 26.51.43-008-0163891321-2021 Микроомметры МОМ-644. Технические условия.
