| Номер в госреестре | 87015-22 |
| Наименование СИ | Датчики ударных импульсов |
| Обозначение типа СИ | SPM 4XXXX и SPM TRAXX |
| Изготовитель | "SPM Instrument AB", Швеция |
| Год регистрации | 2022 |
| Срок свидетельства | 07.10.2027 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики ударных импульсов SPM 4XXXX и SPM TRAXX (далее - датчики) предназначены для измерений ударных ускорений сложной формы в виде затухающих колебаний на частоте установочного резонанса датчика.
Датчики являются преобразователями инерционного типа. Принцип действия датчиков основан на использовании прямого пьезоэлектрического эффекта, заключающегося в появлении электрического заряда на пьезоэлектрической пластине, пропорционального ускорению, воздействующему на датчик. Датчики преобразуют упругие волны, возникающие в твёрдых средах, в высокочастотные затухающие электрические колебания на частоте установочного резонанса датчика (ударные импульсы). Пиковое значение и периодичность следования ударных импульсов пропорциональны энергии упругих волн, воспринимаемых датчиком, и периодичности их следования. Сигналы датчиков ударных импульсов используются для дальнейшей обработки измерительными модулями и приборами для измерения параметров ударных импульсов с целью анализа и диагностики технического состояния машин и механизмов.
Датчики ударных импульсов SPM выпускаются сериями 4ХХХХ и TRAXX. Датчики серии SPM 4ХХХХ выпускаются в следующих модификациях: 40ХХХ, 42ХХХ, 44ХХХ. Модификации различаются значением диапазона измерений, температурного диапазона применения, наличием или отсутствием встроенного согласующего устройства, встроенной цепи взрывозащиты, способом крепления, типом резьбы, габаритными размерами и массой.
Датчики модификации 40ХХХ представляют собой пьезоэлектрические датчики, допускающие длину кабеля не более 4-х метров. Для увеличения длины кабеля до 100 метров необходимо совместно с датчиками использовать внешнее согласующее устройство типа TMU-12.
К модификации 40ХХХ относятся следующие датчики:
- 40000 - шпилька датчика с резьбой М8 длиной 11 мм;
- 40001 - шпилька датчика с резьбой М8 удлинённая, 69 мм;
- 40010 - крепление датчика на клей;
- 40100 - шпилька датчика с резьбой UNC 5/16-18 длиной 11 мм;
- 40101 - шпилька датчика с резьбой UNC 5/16-18 удлинённая, 69 мм;
- 41225 - крепление датчика на шпильку-болт с резьбой М10 (вместо штатного болта);
- 41435 - крепление датчика на шпильку-болт с резьбой М12 (вместо штатного болта).
Датчики модификации 42ХХХ, представляют собой пьезоэлектрические датчики со встроенными согласующими устройствами и допускают длину кабеля до 100 метров. Диапазон рабочих температур датчиков составляет от минус 30 °С до 100 °С. Взрывозащищённая версия датчиков 42011 применяется только с барьером искрозащиты 14196. Диапазон рабочих температур датчиков взрывозащищённой версии составляет от минус 40 °С до 80 °С.
К модификации 42ХХХ относятся следующие датчики:
- 42000 - шпилька датчика с резьбой М8 длиной 11 мм;
- 42010 - крепление датчика на клей;
- 42011 - шпилька датчика с резьбой М8 длиной 11 мм (взрывозащищенное Ех исполнение);
- 42011М10 - шпилька датчика с резьбой М10 длиной 11 мм (взрывозащищенное Ех исполнение);
- 42111 - шпилька датчика с резьбой UNC 5/16-18 длиной 11 мм (взрывозащищенное Ех исполнение).
Датчики модификации 44ХХХ, представляют собой пьезоэлектрические датчики со встроенным идентификационным резистором для идентификации измерительным блоком и допускают длину кабеля до 100 метров. Диапазон рабочих температур датчиков составляет от минус 30 °С до 150 °С.
К модификации 44ХХХ относятся следующие датчики:
- 44000 - шпилька датчика с резьбой М8 длиной 11 мм;
- 44010 - крепление датчика на клей;
Датчики серии SPM TRAXX имеют байонетный замок для крепления датчика к болту-адаптеру и выпускаются в следующих модификациях: TRA30, TRA32, TRA35, TRA70, TRA76, TRA77. Модификации различаются значением температурного диапазона применения, наличием или отсутствием встроенного согласующего устройства, типом присоединительного разъема, габаритными размерами и массой.
Нанесение знака поверки и знака утверждения типа на датчики не предусмотрено.
Внешний вид датчиков приведен на рисунках 1-7.

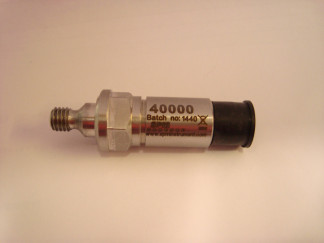

Рисунок 1 - Датчики серии 40000
Рисунок 2 - Датчики серии 42000
Рисунок 3 - Датчики серии 42011
Рисунок 4 - Датчики серии 44000
Рисунок 5 - Датчики серии TRA32
Рисунок 6 - Датчики серии TRA76
Рисунок 7 - Датчики серии TRA77
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение для датчиков |
| Опорное значение ускорения для измерения ударных импульсов при механическом возбуждении, мм/с2 | 100 |
| Опорное значение напряжения для измерения ударных импульсов при электрическом возбуждении, мкВ | 100 |
| Диапазон измерения ударных импульсов*), дБ | от -19 до 99 |
| *) для датчиков 42011/42111, дБ | от -19 до 80 |
Продолжение таблицы 1
| 1 | 2 |
| Пределы допускаемой погрешности измерения ударных импульсов, дБ | ±3 |
| Номинальное пиковое значение сигнала ускорения датчиков ударных импульсов при возбуждении электрическим сигналом 96 дБ, дБ | 55 |
| Частота установочного резонанса, кГ ц | от 28 до 36 |
| Относительный коэффициент затухания | от 0,15 до 0,30 |
| Момент силы затяжки датчиков, Нм | 15 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение для датчиков |
| Диапазоны рабочих температур датчиков ударных импульсов, оС | _ |
| - для датчиков модификации 40ХХХ и 44ХХХ | от -30 до +150 |
| - для датчиков модификации 42ХХХ и серии TRAXX | от -30 до +100 |
| - для датчиков 42011 | от -40 до +80 |
| Масса датчиков, г | от 55 до 75 |
| Габаритные размеры датчиков, мм, не более | 032x123 |
| Степень защиты | IP67 |
| Маркировка взрывозащиты | POEx ia I Ma X 0Ex ia IIC T4 Ga X Ex ia IIIC Т500 81 оС Da Х |
на лицевую сторону паспорта датчика типографским способом.
Таблица 3 - Комплектность датчиков
| Наименование | Обозначение | Количество, шт./экз. |
| Датчик ударных импульсов | SPM 4XXXX и SPM TRAXX | 1 |
| Паспорт | 1 | |
| Руководство по эксплуатации (одно на поставляемую партию датчиков) | C-SE.HA65.B.00002 | 1 |
приведены в руководстве по эксплуатации «Датчиков ударных импульсов серии 4XXXX
и серии TRAXX» раздел 2 «Описание метода ударных импульсов».
Техническая документация фирмы «SPM Instrument AB», Швеция.
| Зарегистрировано поверок | 369 |
| Поверителей | 1 |
| Актуальность данных | 16.09.2024 |
