| Номер в госреестре | 87016-22 |
| Наименование СИ | Манометр грузопоршневой |
| Обозначение типа СИ | СРВ6000 |
| Изготовитель | "Desgranges & Huot", Франция |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Манометр грузопоршневой СРВ6000 (далее по тексту - манометр) предназначен для создания, измерений и передачи избыточного давления при поверке и калибровке средств измерений в диапазоне значений избыточного давления от 0,02 до 10 МПа.
К данному типу средств измерений относится манометр грузопоршневой с зав. № 15147.
Конструктивно манометр выполнен в виде установки, все узлы которой расположены на основании с регулируемыми опорами. В состав манометра входят: устройство для создания давления (УСД), измерительная поршневая система (ИПС) и комплекты грузов.
Принцип действия манометра заключается в уравновешивании усилия на неуплотненный поршень, создаваемого измеряемым давлением, весом поршня с грузоприемным устройством и специальных грузов.
УСД предназначено для создания и поддержания давления в пневматической системе манометра. Давление создается с использованием системы питания сжатым воздухом (газом), предназначенного для предварительного заполнения пневматической системы, и винтового пресса для точного задания давления. ИПС манометра и поверяемого средства измерений устанавливаются на стойки УСД. В качестве рабочей среды используется воздух или азот.
ИПС манометра состоит из корпуса, цилиндра, ограничивающей втулки и поршня с грузоприемным устройством. Для устранения влияния «сухого» трения между поршнем и цилиндром в процессе измерений поршень с грузоприемным устройством и грузами приводят во вращение. Положение равновесия фиксируется визуально.
Наборы грузов предназначены для уравновешивания измеряемого давления.
Знак поверки наносится на свидетельство о поверке (в случае его оформления) и (или) в паспорт манометра.
Заводской номер нанесён в формате цифрового обозначения на корпус манометра методом наклейки, что обеспечивает идентификацию манометра.
Пломбировка корпуса манометра не предусмотрена.
Общий вид манометра и место нанесения заводского номера приведены на рисунках 1 и 2.
Место нанесения заводского номера и знака утверждения типа

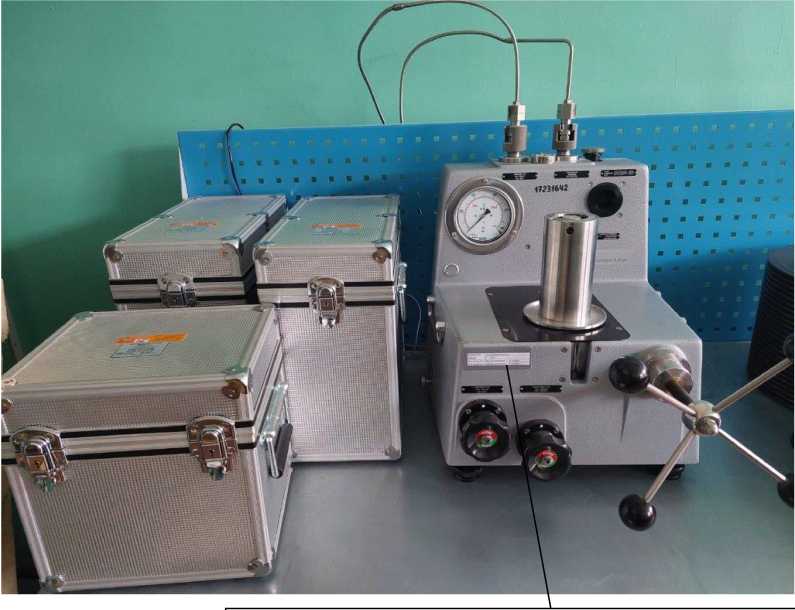

Рисунок 1 - Общий вид манометра грузопоршневого СРВ6000
Рисунок 2 - Место нанесения заводского номера и знака утверждения типа манометра грузопоршневого СРВ6000
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений избыточного давления, МПа | от 0,02 до 10 |
| Пределы допускаемой относительной погрешности измерений избыточного давления, %(1) | ±0,005 |
| Номинальное значение приведенной площади поршня, см2 | 0,5 |
| Скорость опускания поршня, мм/мин, не более | 1 |
| Продолжительность свободного вращения поршня, мин, не менее | 4 |
| Порог реагирования, Па, не более | 50 |
| (1)В основном диапазоне измерений от 0,1ТШ;1Х до Ртах погрешность нормируется в % от измеряемой величины; в дополнительном диапазоне измерений от Pmin до 0,РРтах погрешность нормируется в % от 0,1ТШ;1Х (где Ртах - верхний предел диапазона измерений; Pmin - нижний предел диапазона измерений). | |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Рабочая среда | воздух, азот |
| Предельное допускаемое давление, МПа | 10 |
| Параметры электрического питания: - напряжение питания переменного тока, В - частота переменного тока, Гц | 230±20 50±1 |
| Потребляемая мощность, В А, не более | 200 |
| Габаритные размеры, мм, не более - высота - длина - ширина | 400 400 350 |
| Масса без комплекта грузов, кг, не более | 100 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | от +15 до +25 от 20 до 80 от 84 до 106,7 |
на корпус манометра методом наклейки и на титульный лист паспорта типографским способом.
Таблица 3 - Комплектность манометра грузопоршневого СРВ6000
| Наименование частей | Обозначение | Количество |
| Манометр грузопоршневой СРВ6000 | 15147 | 1 шт. |
| Комплект грузов | 15148 | 3 компл. |
| Устройство для создания давления | 15158 | 1 шт. |
| Паспорт | - | 1 экз. |
| Руководство по эксплуатации | - | 1 экз. |
приведены в руководстве по эксплуатации манометра в разделе 3 «Процедура передачи единицы».
Государственная поверочная схема для средств измерений избыточного давления до 4000 МПа, утвержденная приказом Росстандарта от 29 июня 2018 г. № 1339.
| Зарегистрировано поверок | 2 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
