Государственный реестр средств измерений (ГРСИ)

Индикаторы часового типа ИЧ 50, 87025-22

Индикаторы часового типа ИЧ 50 (далее - индикаторы) предназначены для измерений линейных размеров (длины) абсолютным и относительным методами, определения величины отклонений от заданной геометрической формы и взаимного расположения поверхностей.
Карточка СИ
Номер в госреестре 87025-22
Наименование СИ Индикаторы часового типа
Обозначение типа СИ ИЧ 50
Изготовитель Общество с ограниченной ответственностью "Вятский Инструмент" (ООО "ВИНС"), г. Москва
Год регистрации 2022
Срок свидетельства 11.10.2027
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Индикаторы часового типа ИЧ 50 (далее - индикаторы) предназначены для измерений линейных размеров (длины) абсолютным и относительным методами, определения величины отклонений от заданной геометрической формы и взаимного расположения поверхностей.

Описание

Принцип действия индикаторов основан на преобразовании линейных перемещений измерительного стержня в пропорциональные угловые перемещения стрелки отсчетного устройства по круговой шкале

Индикаторы состоят из цилиндрического корпуса со встроенным часовым механизмом, циферблата со стрелкой и указателем числа оборотов, установленных внутри ободка, гильзы, расположенной в диаметральной плоскости корпуса, измерительного стержня с измерительным твердосплавным наконечником.

Индикаторы выпускаются в двух исполнениях, которые отличаются друг от друга метрологическими характеристиками (классом точности и наибольшей разностью погрешностей).

Индикаторы выпускаются под товарным знаком W.

Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, обеспечивающего идентификацию каждого экземпляра средств измерений, наносится на корпус индикаторов методом штамповки.

Общий вид средства измерений с указанием мест нанесения знака утверждения типа, товарного знака и заводского номера приведен на рисунке 1. Цвет покрытия корпуса индикаторов определяется при заказе.

Пломбирование индикаторов не предусмотрено.

Нанесение знака поверки на индикаторы не предусмотрено.

Пример условного обозначения индикатора 0 класса точности при заказе:

Индикатор часового типа ИЧ 50 кл.0 ТУ 26.51.33-003-43173171-2022.

Пример условного обозначения индикатора 1 класса точности при заказе:

Индикатор часового типа ИЧ 50 кл.1. ТУ 26.51.33-003-43173171-2022.

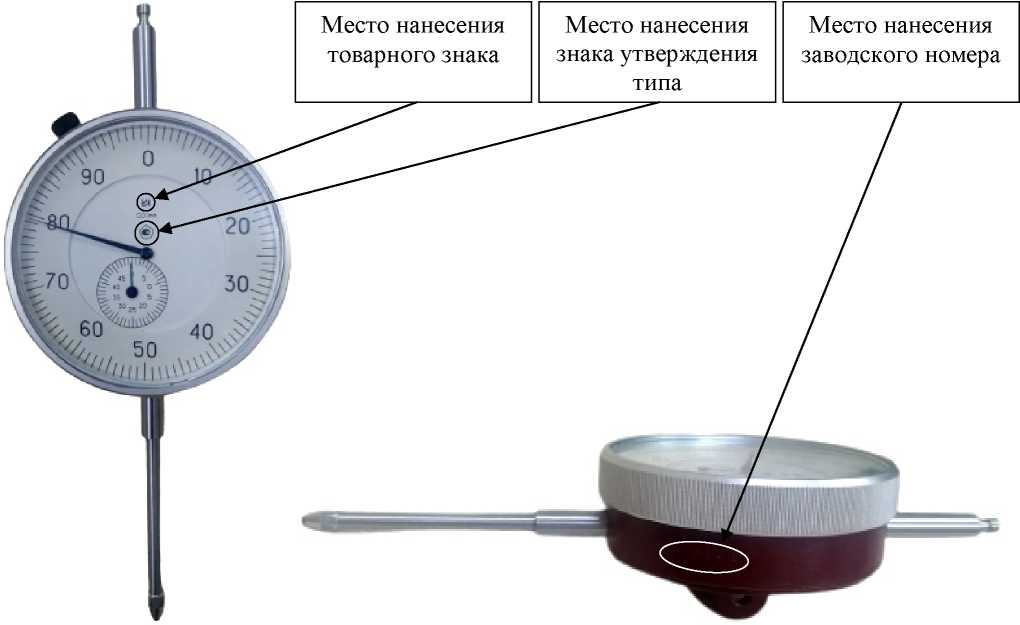

Рисунок 1 - Общий вид средства измерений с указанием мест нанесения знака утверждения типа, товарного знака и заводского номера

Технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение для класса точности

0

1

Диапазон измерений, мм

от 0 до 50

Наибольшая разность погрешностей, мм, не более:

- на любом участке диапазона измерений в пределах 0,1 мм

- на любом участке диапазона измерений в пределах 1 мм

- в пределах всего диапазона измерений

0,010

0,015

0,025

0,010

0,015

0,040

Цена деления, мм

0,01

Размах показаний, мм, не более

0,005

Вариация показаний, мм, не более

0,005

Изменения показаний индикатора при нажиме на измерительный стержень в направлении перпендикулярном его оси с усилием 2,5 Н, деление шкалы, не более

2

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Наибольшее измерительное усилие при прямом ходе, Н

3

Колебание измерительного усилия при прямом или обратном ходе, Н, не более

1,8

Колебание измерительного усилия при изменении направления движения измерительного стержня, Н, не более

1

Присоединительный диаметр гильзы

8h7

Допуск цилиндричности гильзы, мкм

8

Параметр шероховатости Ra по ГОСТ 2789-73, мкм, не более: - рабочей поверхности измерительного наконечника - наружной поверхности гильзы

0,1 0,63

Длина деления шкалы, мм, не менее

1

Ширина штрихов, мм

от 0,25 до 0,35

Разница в ширине отдельных штрихов в пределах одной шкалы, мм, не более

0,05

Ширина стрелки в той ее части, которая находится над шкалой, мм

от 0,15 до 0,20

Расстояние между концом стрелки и циферблатом, мм, не более

0,7

Габаритные размеры, мм, не более:

- высота

- диаметр

- ширина

200

84

53

Масса, кг, не более

0,33

Условия эксплуатации:

- температура окружающего воздуха, °С

- относительная влажность воздуха, %, не более

от + 5 до + 35

80

Средний срок службы, лет, не менее

6

Знак утверждения типа

наносится на шкалу отсчетного устройства методом офсетной печати и на титульный лист паспорта типографским способом.

Комплектность

Т а б л и ц а 3 - Комплектность средства измерений

Наименование

Обозначение

Количество

Индикатор

ИЧ 50

1 шт.

Футляр

_

1 шт.

Паспорт

ИЧ 50.000 ПС

1 экз.

Сведения о методах измерений

приведены в разделе 3 «Использование по назначению» паспорта.

Нормативные документы

Приказ Росстандарта от 29 декабря 2018 г. № 2840 «Об утверждении Государственной поверочной схема для средств измерений длины в диапазоне от 1-10’9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»;

ТУ 26.51.33-003-43173171-2022 «Индикатор часового типа ИЧ 50. Технические условия».
