| Номер в госреестре | 87032-22 |
| Наименование СИ | Датчики метеорологических параметров |
| Обозначение типа СИ | FWS |
| Изготовитель | "Shang Hai Vision Business Consulting Center", Китай |
| Год регистрации | 2022 |
| Срок свидетельства | 11.10.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики метеорологических параметров FWS (далее - датчик FWS, датчики FWS) предназначены для автоматических и непрерывных измерений атмосферного давления, относительной влажности и температуры воздуха, скорости и направления воздушного потока, количества атмосферных осадков, энергетической освещенности.
Конструктивно датчики FWS представляют из себя компактный модуль, в корпусе которого размещены (наличие преобразователя зависит от модификации): преобразователь температуры воздуха, преобразователь относительной влажности воздуха, преобразователь атмосферного давления, микропроцессор, коммуникационный модуль. На внешней стороне корпуса расположены: ультразвуковой преобразователь скорости и направления воздушного потока, преобразователь количества атмосферных осадков, преобразователь энергетической освещенности и разъем для подключения к персональному компьютеру (далее - ПК). Датчики FWS устанавливаются на метеорологической мачте. Общий вид модификаций датчиков FWS представлен на рисунке 1. Общий вид датчиков FWS с указанием мест расположения преобразователей представлен на рисунке 2.
Принцип действия датчиков FWS основан на измерении первичными измерительными преобразователями метеорологических параметров: атмосферного давления, относительной влажности и температуры воздуха, скорости и направления воздушного потока, количества атмосферных осадков, энергетической освещенности.
Измерения температуры воздуха производятся термометрами сопротивления, относительной влажности - емкостным преобразователем, атмосферного давления - емкостным преобразователем мембранного типа, скорости и направления воздушного потока -ультразвуковым преобразователем, количества атмосферных осадков и энергетической освещенности - оптическими преобразователями. Измеренные метеорологические параметры преобразуются в цифровой код измерительными преобразователями и передаются на ПК по цифровому интерфейсу RS-485.
Датчики FWS выпускаются в семи модификациях: FWS200, FWS300, FWS400, FWS500, FWS600, FWS700, FWS800.
Модификации датчиков FWS отличаются количеством измерительных каналов. Измерительные каналы датчиков FWS представлены в таблице 1.
Таблица 1 - Модификации датчиков FWS
| Модификация | Описание |
| FWS200 | Канал измерений скорости и направления воздушного потока |
| FWS300 | Канал измерений температуры и относительной влажности воздуха, атмосферного давления |
| FWS400 | Канал измерений температуры и относительной влажности воздуха, атмосферного давления, атмосферных осадков |
| FWS500 | Канал измерений скорости и направления воздушного потока, температуры и относительной влажности воздуха, атмосферного давления |
| FWS600 | Канал измерений скорости и направления воздушного потока, температуры и относительной влажности воздуха, атмосферного давления, атмосферных осадков |
| FWS700 | Канал измерений скорости и направления воздушного потока, температуры и относительной влажности воздуха, атмосферного давления, атмосферных осадков |
| FWS800 | Канал измерений скорости и направления воздушного потока, температуры и относительной влажности воздуха, атмосферного давления, атмосферных осадков, энергетической освещенности |
FWS200 FWS300 FWS400 FWS500
FWS600
FWS700
FWS800
Рисунок 1 - Общий вид датчиков FWS (модификации)

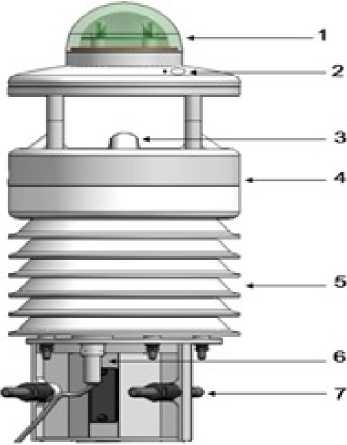

Рисунок 2 - Общий вид датчиков FWS (модификация FWS800) с указанием мест расположения преобразователей:
1 - преобразователь количества атмосферных осадков, 2 - преобразователь энергетической освещенности,
3 - ультразвуковой преобразователь скорости и направления воздушного потока,
4 - преобразователь атмосферного давления,
5 - преобразователь температуры и относительной влажности воздуха, 6 - разъем для подключения внешних преобразователей, 7 - кронштейн для крепления датчиков FWS

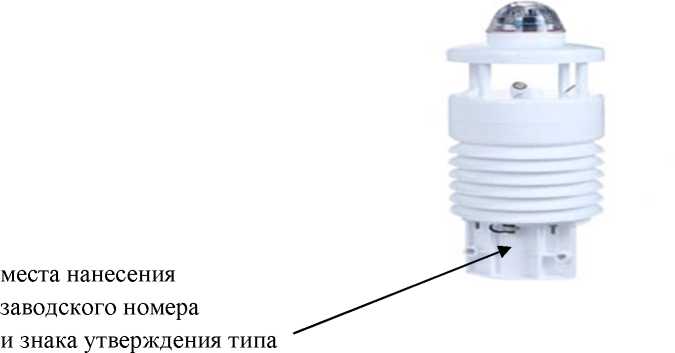

Рисунок 3 - Общий вид датчиков FWS с указанием мест нанесения заводского номера и знака утверждения типа
Рисунок 4 - Заводской номер датчика FWS
Нанесение знака поверки на датчик FWS не предусмотрено. Заводской номер в виде цифро-буквенного обозначения, состоящего из 10 арабских цифр и 5 букв латинского алфавита, наносится на корпус датчиков FWS в виде наклейки. Места нанесения заводского номера и знака утверждения типа на корпус датчиков FWS представлены на рисунке 3. Заводской номер датчика FWS представлен на рисунке 4.
Пломбирование датчиков FWS не предусмотрено.
Датчики FWS имеют встроенное программное обеспечение (далее - ПО). Встроенное ПО обеспечивает сбор, обработку и передачу данных, анализ, архивирование результатов измерений.
Уровень защиты программного обеспечения - «средний», в соответствии с Р 50.2.077-2014.
Влияние ПО учтено при нормировании метрологических характеристик. Идентификационные данные встроенного программного обеспечения представлены в таблице 2.
| Таблица 2 - Идентификационные данные встроенного п | рограммного обеспечения |
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | FWS1.0 |
| Номер версии (идентификационный номер) ПО | не ниже 1.0 |
| Цифровой идентификатор ПО | 4ab24940f7a50052e977b6bb82367f30* |
| Алгоритм вычисления идентификатора ПО | MD5 |
| *контрольная сумма указана для версии 1.0 | |
Таблица 3 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений скорости воздушного потока, м/с | от 0,5 до 60,0 |
| Пределы допускаемой погрешности измерений скорости воздушного потока: - абсолютной, в диапазоне от 0,5 до 5,0 м/с включ., м/с; - относительной, в диапазоне св. 5,0 до 60,0 м/с, % | ±0,5 ±5,0 |
Продолжение таблицы 3
| Наименование характеристики | Значение |
| Диапазон измерений направления воздушного потока | от 0° до 360° |
| Пределы допускаемой абсолютной погрешности измерений направления воздушного потока | ±3° |
| Диапазон измерений температуры воздуха, °С | от -40 до +80 |
| Пределы допускаемой абсолютной погрешности измерений температуры воздуха, °С - в диапазоне от -40 °C до +10 °C включ. и св. +50 °C до +80 °C; - в диапазоне св. +10 °C до +50 °C включ. | ±0,4 ±0,3 |
| Диапазон измерений относительной влажности воздуха, % | от 0 до 100 |
| Пределы допускаемой абсолютной погрешности измерений относительной влажности воздуха, %: - при температуре в диапазоне от -40 °С до -30 °С включ.; - при температуре в диапазоне св. -30 °С до +80 °С | ±5 ±2 |
| Диапазон измерений атмосферного давления, гПа | от 300 до 1300 |
| Пределы допускаемой основной абсолютной погрешности измерений атмосферного давления, гПа: при температуре в диапазоне св. +20 °С до +30 °С включ. | ±0,5 |
| Пределы допускаемой дополнительной абсолютной погрешности измерений атмосферного давления, вызванной изменением температуры окружающей среды, гПа: - при температуре в диапазоне св. +30 °С до +80 °С; - при температуре в диапазоне от -40 °С до +20 °С включ., в диапазоне рабочих температур, на каждые 5 °С | 0,5 ±1 |
| Минимальное измеряемое количество атмосферных осадков, мм | 0,2 |
| Пределы допускаемой абсолютной погрешности измерений количества атмосферных осадков, мм | ±(0,1 + 0,2^Хизм*) |
| Диапазон измерений энергетической освещенности, Вт/м2 | от 10 до 1600 |
| Пределы допускаемой относительной погрешности измерений энергетической освещенности, % | ±25 |
| Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, % - атмосферное давление, гПа | от +20 до +30 от 0 до 100 от 300 до 1300 |
| *Х - измеренное значение количества атмосферных осадков, мм | |
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение |
| Напряжение питания от сети постоянного тока, В | от 9 до 30 |
| Потребляемая мощность, Вт, не более | 5 |
| Максимальная высота установки изделия, м, не более | 10 |
| Интерфейс связи | RS-485 |
Продолжение таблицы 4
| Наименование характеристики | Значение | ||
| Г абаритные размеры, мм, не более | высота, мм | диаметр, мм | масса, кг |
| Масса, кг, не более | |||
| Модификация: FWS200 | |||
| 215 | 140 | 0,8 | |
| FWS300 | 229 | 140 | 1,0 |
| FWS400 | 278 | 140 | 1,3 |
| FWS500 | 311 | 140 | 1,2 |
| FWS600 | 360 | 140 | 1,5 |
| FWS700 | 360 | 140 | 1,5 |
| FWS800 | 360 | 140 | 1,5 |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, % - атмосферное давление, гПа | от -40 до +80 от 0 до 100 от 300 до 1300 | ||
| Средний срок службы, лет, не менее | 7 | ||
| Средняя наработка до отказа, ч, не менее | 18000 | ||
на корпус датчиков FWS в виде наклейки и на титульный лист формуляра типографским способом.
Таблица 5 - Комплектность датчиков FWS
| Наименование | Обозначение | Количество |
| Датчик метеорологических параметров FWS | FWSn* | 1 шт. |
| Формуляр | 1 экз. | |
| *где n - модификация датчика FWS |
Сведения о методиках (методах) измерений приведены в разделе 2 «Основные сведения об изделии. Описание работы» формуляра.
Государственная поверочная схема для средств измерений скорости воздушного потока, утвержденная приказом Росстандарта от 25 ноября 2019 г.№ 2815;
ГОСТ 8.558-2009. Государственная поверочная схема для средств измерений температуры;
Государственная поверочная схема для средств измерений влажности газов и температуры конденсации углеводородов, утвержденная приказом Росстандарта от 15 декабря 2021 г.№ 2885;
Государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1-10-1 - 1-107 Па, утвержденная приказом Росстандарта от 6 декабря 2019 г. № 2900;
Государственная поверочная схема для средств измерений спектральной плотности энергетической яркости, спектральной плотности силы излучения, спектральной плотности энергетической освещенности, силы излучения и энергетической освещенности в диапазоне длин волн от 0,2 до 25,0 мкм, спектральной плотности потока излучения в диапазоне длин волн от 0,25 до 2,5 мкм, энергетической освещенности и энергетической яркости монохроматического излучения в диапазоне длин волн от 0,45 до 1,6 мкм, спектральной плотности потока излучения возбуждения флуоресценции в диапазоне длин волн от 0,25 до 0,8 мкм и спектральной плотности потока излучения эмиссии флуоресценции в диапазоне длин волн от 0,25 до 0,85 мкм, утвержденная Приказом Росстандарта от 29 декабря 2018 г.№ 2815;
Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;
Стандарт предприятия «Датчики метеорологических параметров FWS» № 001.
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 16.09.2024 |
