| Номер в госреестре | 87034-22 |
| Наименование СИ | Камеры тепловизионные для мобильных устройств |
| Обозначение типа СИ | GUIDE MobIR |
| Изготовитель | Компания "Wuhan Guide Sensmart Technology Co., ltd", Китай |
| Год регистрации | 2022 |
| Срок свидетельства | 11.10.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Камеры тепловизионные для мобильных устройств GUIDE MoblR (далее по тексту -тепловизоры) предназначены для бесконтактных измерений пространственного распределения радиационной температуры объектов по их собственному тепловому излучению в пределах зоны, определяемой полем зрения оптической системы тепловизоров, и визуализации этого распределения на дисплее подключаемого мобильного устройства.
Принцип действия тепловизоров основан на преобразовании теплового излучения от исследуемого объекта, передаваемого через оптическую систему на приемник, в цифровой сигнал и отображении его в виде термограммы на жидкокристаллическом дисплее подключаемого мобильного устройства. Приемник представляет собой неохлаждаемую микроболометрическую матрицу инфракрасных высокочувствительных детекторов фокальной плоскости (FPA) на основе оксида ванадия. Тепловизоры измеряют температуру и отображают распределение температур на поверхности объекта или на границе разделения различных сред.
Тепловизоры является переносными (компактными) оптико-электронными измерительными микропроцессорными приборами, работающими в инфракрасной области электромагнитного спектра.
Тепловизоры изготавливаются в следующих моделях: MobIR 2T, MobIR 2S, MobIR Air. Модели тепловизоров отличаются друг от друга по техническим и метрологическим характеристикам, а также по функциональным возможностям.
Тепловизоры работают совместно с мобильными устройствами на базе операционных систем Android или iOS (только для модели MobIR Air) при помощи мобильных приложений «MobIR» (только для Android) и «MobIR Air» (только для iOS). Тепловизоры подключаются к мобильным устройствам при помощи разъемов USB Type-C или Lightning (только для модели MobIR Air).
Фотографии общего вида тепловизоров приведены на рисунках 1-3. Цветовая гамма корпуса тепловизоров может быть изменена по решению Изготовителя в одностороннем порядке. Буквенноцифровой заводской (серийный) номер тепловизиров заносится в постоянное запоминающее устройство (ПЗУ), размещенном внутри корпуса тепловизора, и отображается в меню мобильного приложения при подключении тепловизора к мобильному устройству.
Конструкция тепловизоров не предусматривает нанесение знака поверки на его корпус.

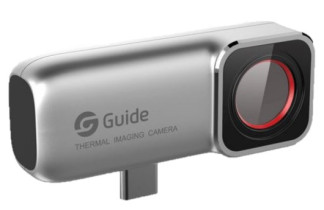

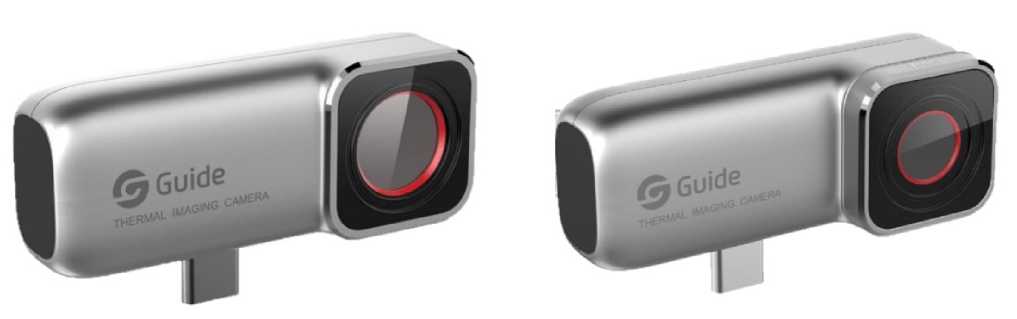

Рисунок 1 - Общий вид тепловизоров модели Рисунок 2 - Общий вид тепловизоров модели MobIR 2T MobIR 2S
Рисунок 3 - Общий вид тепловизоров модели MobIR Air
Пломбирование тепловизоров не предусмотрено.
Программное обеспечение (ПО) тепловизоров состоит из двух частей: из встроенного и автономного ПО. Метрологически значимым является только встроенное ПО, находящееся в ПЗУ, размещенном внутри корпуса тепловизора, и недоступное для внешней модификации.
Метрологические характеристики тепловизоров нормированы с учетом влияния встроенного ПО.
В соответствии с п. 4.3 рекомендации по метрологии Р 50.2.077-2014 конструкция тепловизоров исключает возможность несанкционированного влияния на ПО и измерительную информацию. В соответствии с п. 4.5 рекомендации по метрологии Р 50.2.077-2014 уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий».
Идентификационные данные встроенного ПО - отсутствуют.
Автономное программное обеспечение «MobIR» (только для Android) и «MobIR Air» (только для iOS) устанавливается на мобильные устройства и позволяет определять температуру центральной точки и температуру холодной и горячей точек, сигнализировать о высокой или низкой температуре. Измерительная информация в виде термограммы или видео может быть записана на мобильное устройство или передана в облачное хранилище посредством беспроводных сетей.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение (в зависимости от модели) | ||
| MoblR 2T | MoblR 2S | MoblR Air | |
| Диапазон измерений температуры, °С | от -20 до +150 | от -20 до +120 | |
| Пределы допускаемой абсолютной погрешности измерений температуры в диапазоне св. 0 до +100 °С включ., °С | ±2,0 | ||
| Пределы допускаемой относительной погрешности измерений температуры в диапазоне св. +100 °С, % | ±2,0 | ||
| Порог температурной чувствительности (при температуре объекта +30 °С), °С | < 0,1 | ||
| Спектральный диапазон, мкм | от 7,5 до 14,0 | 17,0 | |
| Угол поля зрения по горизонтали | 56° | 25° | 50° |
| Пространственное разрешение, мрад | 3,8 | 1,7 | 7,3 |
| Количество пикселей матрицы детектора, пиксели^пиксели | 256x192 | 120x90 | |
| Коэффициент излучения | от 0,01 до 1,00 | ||
| Разрешающая способность (цена единицы младшего разряда) индикации показаний, °С | 0,1 | ||
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение (в зависимости от модели) | ||
| MoblR 2T | MoblR 2S | MoblR Air | |
| Масса, г, не более | 35 | 40 | 20 |
| Запись изображений или частота обновлений, Гц | 25 | ||
| Габаритные размеры, мм (длина x ширина x высота), не более | 60x24x17 | 60x24x21 | 51x19x16 |
| Напряжение питания, В | от 4,5 до 5,5 (от разъема US Lightning для модели M | B Type-C или oblR Air) | |
| Рабочие условия эксплуатации: - температура окружающей среды, °C - относительная влажность, % | от +3 до +45 от 5 до 95 | от 0 до +35 от 5 до 95 | |
| Средняя наработка до отказа, ч, не менее | 14 000 | ||
| Средний срок службы, лет, не менее | 5 | ||
наносится на титульные листы эксплуатационной документации типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Камера тепловизионная для мобильных устройств | GUIDE MoblR (обозначение модели в соответствии с заказом) | 1 шт. |
| Наименование | Обозначение | Количество |
| Руководство по эксплуатации на камеры тепловизионные для мобильных устройств GUIDE MobIR (на русском языке) | - | 1 экз. |
| Футляр для переноски | - | 1 шт. |
приведены в разделе «Проведение измерений» Руководства по эксплуатации.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
Стандарт предприятия на камеры тепловизионные для мобильных устройств GUIDE MobIR, разработанный компанией «Wuhan Guide Sensmart Tech Co., Ltd.», Китай.
