| Номер в госреестре | 87035-22 |
| Наименование СИ | Камеры тепловизионные |
| Обозначение типа СИ | GUIDE PS |
| Изготовитель | Компания Wuhan Guide Sensmart Tech Co., Ltd., Китай |
| Год регистрации | 2022 |
| Срок свидетельства | 11.10.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Камеры тепловизионные GUIDE PS (далее по тексту - тепловизоры) предназначены для бесконтактных измерений пространственного распределения радиационной температуры объектов по их собственному тепловому излучению в пределах зоны, определяемой полем зрения оптической системы тепловизоров, и визуализации этого распределения на дисплее тепловизора.
Принцип действия тепловизоров основан на преобразовании теплового излучения от исследуемого объекта, передаваемого через оптическую систему на приемник, в цифровой сигнал и отображении его в виде термограммы на дисплее монитора персонального компьютера. Приемник представляет собой неохлаждаемую микроболометрическую матрицу инфракрасных высокочувствительных детекторов фокальной плоскости (FPA). Тепловизоры измеряют температуру и отображают распределение температур на поверхности объекта или на границе разделения различных сред.
Тепловизоры являются переносными оптико-электронными измерительными микропроцессорными приборами, работающими в инфракрасной области электромагнитного спектра.
Камеры тепловизионные GUIDE PS изготавливаются в следующих моделях: PS400, PS600, PS610, PS800. Модели тепловизоров отличаются друг от друга по метрологическим и техническим характеристикам.
Камеры тепловизионные GUIDE PS конструктивно выполнены в пластиковом корпусе, на лицевой стороне которого находятся вращающийся ЖК-дисплей и кнопки управления. На тыльной стороне расположены инфракрасный объектив, лазерный целеуказатель и фонарь. На нижней части корпуса распложены монтажные отверстия. На верхней части корпуса расположены кнопки управления, видеоискатель, кнопка включения/выключения и переключатель режимов. В боковой части корпуса тепловизора расположены разъемы интерфейсов (HDMI, USB Type C, RJ45) и зарядного устройства.
Внутреннее программное обеспечение тепловизоров позволяет определять максимальную, минимальную, среднюю температуру, температуру в любой точке теплового изображения объекта и т. д. Измерительная информация может быть записана на съемную карту памяти типа microSD, передана посредством прямого подключения к USB-порту, при помощи беспроводной связи по Wi-Fi или Bluetooth-подключения.

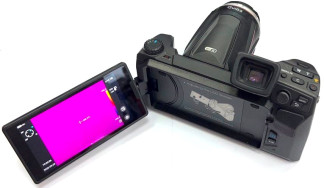

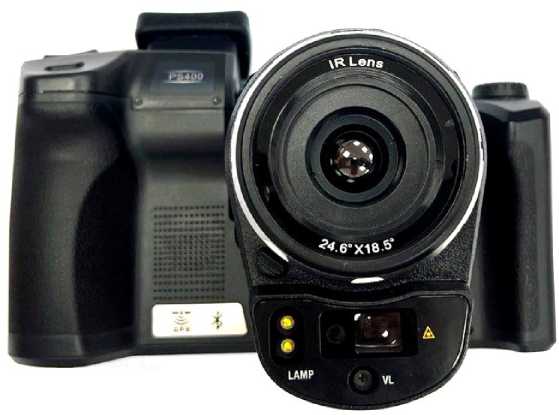

Фотографии общего вида камер тепловизионных GUIDE PS приведены на рисунке 1.
Рисунок 1 - Общий вид камер тепловизионных GUIDE PS

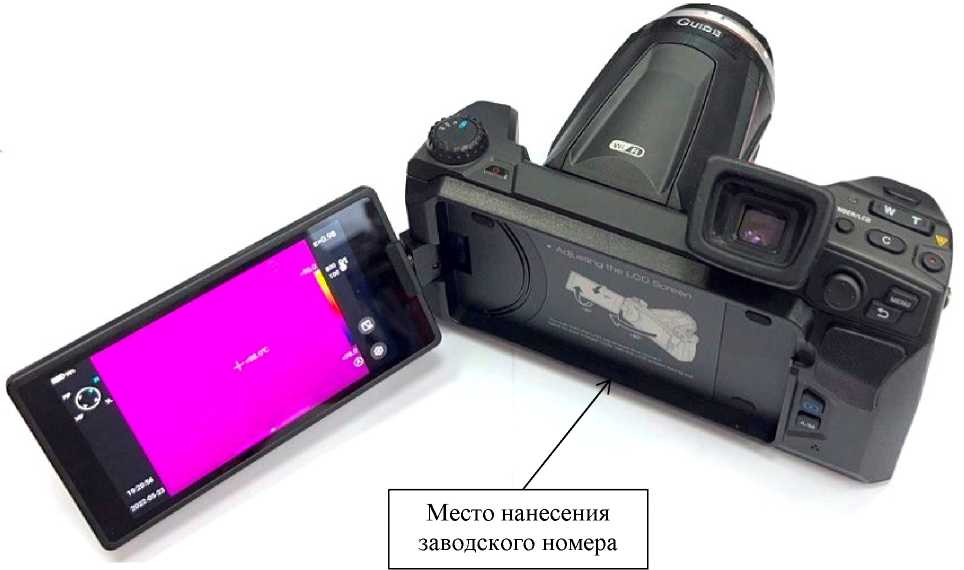

Пломбирование тепловизоров не предусмотрено. Заводской номер камер тепловизионных GUIDE PS наносится в виде наклейки на нижней части корпуса. Конструкция тепловизоров не предусматривает нанесение знака поверки на средство измерений.
Программное обеспечение (ПО) тепловизоров состоит из двух частей: из встроенного и автономного ПО.
Метрологически значимым является только встроенное ПО, находящееся в ПЗУ, размещенном внутри корпуса тепловизора, и недоступное для внешней модификации.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014.
Идентификационные данные встроенной части ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО камер тепловизионных GUIDE PS
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | firmware |
| Номер версии (идентификационный номер) ПО, не ниже | V2.0.16 |
| Цифровой идентификатор программного обеспечения | отсутствует |
Автономное программное обеспечение Thermo Tools устанавливается на персональный компьютер и обеспечивает просмотр изображения в реальном времени, съемку изображений, запись видео, получение тревожных оповещений и другие функции на компьютере.
Метрологические и основные технические характеристики камер тепловизионных GUIDE PS в зависимости от модели приведены в таблицах 2-5.
Таблица 2 - Метрологические характеристики камер тепловизионных GUIDE PS моделей
PS400, PS600
| Наименование характеристики | Значение характеристики (в зависимости от модели) | |
| PS400 | PS600 | |
| Диапазон измерений температуры^), °С | от -40 до +150 от +200 до +800 от +700 до +2000 (опционально, при использовании высокотемпературной линзы) | |
| Пределы допускаемой абсолютной погрешности измерений температуры в диапазоне от -40 до +100 °С включ., °С | ±2,0 | |
| Пределы допускаемой относительной погрешности измерений температуры в диапазоне св. +100 °С, % | ±2,0 | |
| Порог температурной чувствительности (при температуре объекта +30 °С), °С | < 0,04 | < 0,035 |
| Спектральный диапазон, мкм | от 7,5 до 14 | |
| Углы поля зрения, градус по горизонтали х градус по вертикали (в зависимости от используемого объектива): - стандартный объектив - широкоугольный объектив - телеобъектив - ультра-телеобъектив | 25,0°х19,0° 45,0°х34,0° 11,0°х9,0° 7,0°х6,0° | |
| Фокусное расстояние, мм (в зависимости от используемого объектива): - стандартный объектив - широкоугольный объектив - телеобъектив - ультра-телеобъектив | 15 7,8 33 50,7 | 25 13 55 85 |
| Наименование характеристики | Значение характеристики (в зависимости от модели) | |
| PS400 | PS600 | |
| Пространственное разрешение, мрад (в зависимости от используемого объектива): - стандартный объектив - широкоугольный объектив - телеобъектив - ультра-телеобъектив | 1,13 2,19 0,52 0,34 | 0,68 1,31 0,31 0,2 |
| Коэффициент излучательной способности (изменяемый) | от 0,01 до 1,00 | |
| Примечание: (*) _______________ _ _ ______ ( ) - переключается вручную или автоматически | ||
Таблица 3 - Метрологические характеристики камер тепловизионных GUIDE PS моделей
PS610, PS800_______________________________________________________________________
| Наименование характеристики | Значение характеристики (в зависимости от модели) | |
| PS610 | PS800 | |
| Диапазон измерений температуры^), °С | от -40 до +150 от +200 до +800 от +700 до +2000 (опционально, при использовании высокотемпературной линзы) | |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С: - в диапазоне от -40 до +20 °С включ. - в диапазоне св. +20 до +60 °С включ. - в диапазоне св. +60 до +100 °С включ. | ±2,0 ±1,0 ±2,0 | |
| Пределы допускаемой относительной погрешности измерений температуры в диапазоне св. +100 °С, % | ±2,0 | |
| Порог температурной чувствительности (при температуре объекта +30 °С), °С | < 0,03 | |
| Спектральный диапазон, мкм | от 7,5 до 14 | |
| Углы поля зрения, градус по горизонтали х градус по вертикали (в зависимости от используемого объектива): - стандартный объектив - широкоугольный объектив - телеобъектив - ультра-телеобъектив | 25,0°х19,0° 45,0°х34,0° 11,0°х9,0° 7,0°х6,0° | 25,0°х19,0° 45,0°х34,0° 15,0°х11,0° 7,0°х6,0° |
| Фокусное расстояние, мм (в зависимости от используемого объектива): - стандартный объектив - широкоугольный объектив - телеобъектив - ультра-телеобъектив | 25 13 55 85 | 28 15 45 75 |
| Наименование характеристики | Значение характеристики (в зависимости от модели) | |
| PS610 | PS800 | |
| Пространственное разрешение, мрад (в зависимости от используемого объектива): - стандартный объектив - широкоугольный объектив - телеобъектив - ультра-телеобъектив | 0,68 1,31 0,31 0,2 | 0,43 0,8 0,27 0,16 |
| Коэффициент излучательной способности (изменяемый) | от 0,01 до 1,00 | |
| Примечание: (*) _______________ _ _ ______ ( ) - переключается вручную или автоматически | ||
Таблица 4 - Основные технические характеристики камер тепловизионных GUIDE PS моделей PS400, PS600____________________________________________________________
| Наименование характеристики | Значение характеристики (в зависимости от модели) | |
| PS400 | PS600 | |
| Количество пикселей матрицы детектора, пиксели^пиксели | 384x288 | 640x480 |
| Масса, кг, не более | 1,35 | |
| Запись изображений или частота обновлений, Г ц | 9 или 30 | |
| Габаритные размеры, мм (длина х ширина х высота), не более | 206x145x135 | |
| Напряжение питания, В | 12 | |
| Рабочие условия эксплуатации: - температура окружающей среды, °C - относительная влажность, % | от -20 до +50 от 10 до 95 (без конденсации) | |
| Средняя наработка до отказа, ч, не менее | 15 000 | |
| Средний срок службы, лет, не менее | 5 | |
Таблица 5 - Основные технические характеристики камер тепловизионных GUIDE PS моделей PS610, PS800____________________________________________________________
| Наименование характеристики | Значение характеристики (в зависимости от модели) | |
| PS610 | PS800 | |
| Количество пикселей матрицы детектора, пикселихпиксели | 640x480 | 1024x768 |
| Масса, кг, не более | 1,35 | |
| Запись изображений или частота обновлений, Г ц | 9 или 30 | 9 или 30 |
| Габаритные размеры, мм (длина х ширина х высота), не более | 206x145x135 | 206x169x135 |
| Напряжение питания, В | 12 | |
| Рабочие условия эксплуатации: - температура окружающей среды, °C - относительная влажность, % | от -20 до +50 от 10 до 95 (без конденсации) | |
| Наименование характеристики | Значение характеристики (в зависимости от модели) | |
| PS610 | PS800 | |
| Средняя наработка до отказа, ч, не менее | 15 000 | |
| Средний срок службы, лет, не менее | 5 | |
наносится на титульный лист Руководства по эксплуатации типографским способом.
Таблица 6 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Камера тепловизионная GUIDE PS | обозначение модели в соответствии с заказом | 1 шт. |
| Руководство по эксплуатации на камеры тепловизионные GUIDE PS (на русском языке) | - | 1 экз. |
| Аккумулятор | - | 1 шт. |
| Зарядное устройство | - | 1 шт. |
| SD-карта | - | 1 шт. |
| Ремень наплечный | - | 1 шт. |
| USB-кабель (Тип С) | - | 1 шт. |
| HDMI кабель | - | 1 шт. |
| Транспортировочный кейс | - | 1 шт. |
| Сетевой кабель | - | 1 шт. |
| Широкоугольный объектив | - | (* *) 1 шт.( ) |
| Телеобъектив | - | (**) 1 шт.( ) |
| У льтра-телеобъектив | - | (* *) 1 шт.( ) |
| (**) _ _ _ _ _ __ _ _ ( ) - по дополнительному заказу | ||
приведены в разделе 5 Руководства по эксплуатации.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов.
Общие технические условия;
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры;
Стандарт предприятия на камеры тепловизионные GUIDE PS, разработанный компанией Wuhan Guide Sensmart Tech Co., Ltd., Китай.
