| Номер в госреестре | 87037-22 |
| Наименование СИ | Резервуары стальные горизонтальные цилиндрические |
| Обозначение типа СИ | Р-БХТ 5/1/1-02 |
| Изготовитель | Общество с ограниченной ответственностью "Производственно-Коммерческая Фирма "Виант" (ООО "ПКФ "Виант"), Калужская область, г. Обнинск |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары стальные горизонтальные цилиндрические Р-БХТ 5/1/1-02 (далее -резервуары) предназначены для измерения объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.
Тип резервуаров - стальные горизонтальные цилиндрические, номинальной вместимостью 5 м3.
Принцип действия резервуаров основан на заполнении их нефтью или нефтепродуктом до определенного уровня, соответствующего заданному значению объема.
Резервуары представляют собой горизонтально расположенный цилиндрический стальной сосуд с днищами.
Резервуары стальные горизонтальные цилиндрические Р-БХТ 5/1/1-02 расположены внутри металлического контейнера наземного расположения (рисунок 1).
Заводские номера резервуаров в виде цифрового обозначения, состоящие из арабских цифр, нанесены в виде наклейки на крышку люка резервуара. Знак поверки наносится в свидетельство о поверке резервуара.
Резервуары Р-БХТ 5/1/1-02 с заводскими номерами 142, 143, расположены по адресу: Республика Алтай, Усть-Коксинский район, с. Карагай, ул. Школьная, 1б.
Общий вид резервуаров Р-БХТ 5/1/1-02 представлен на рисунках 2, 3, 4.
Нанесение знака поверки на средство измерений не предусмотрено.

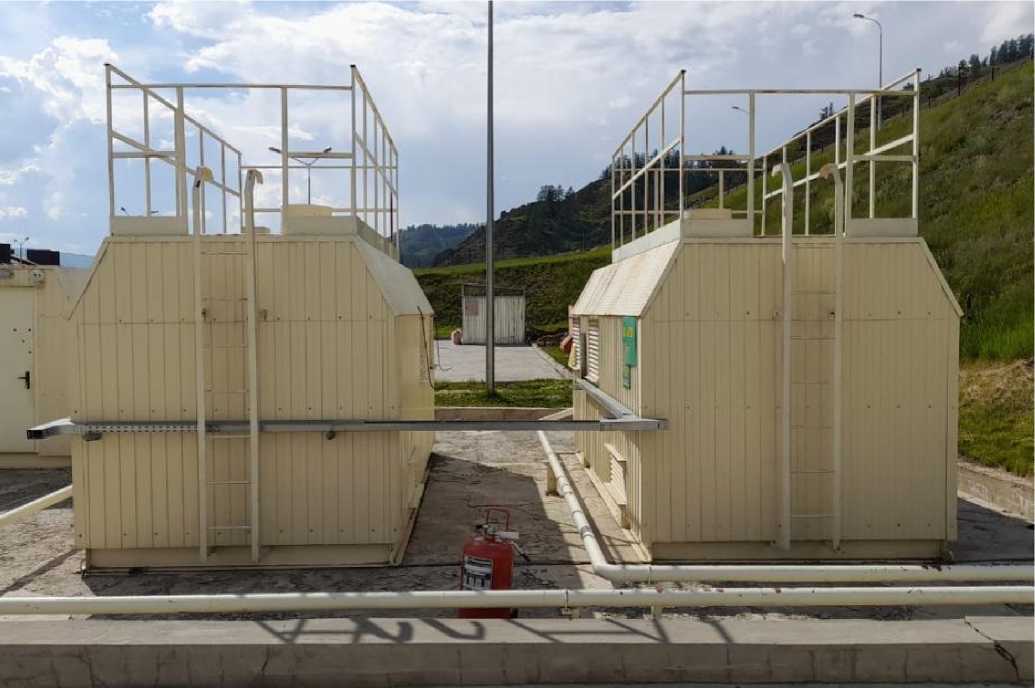

Рисунок 1 - Место расположения резервуаров

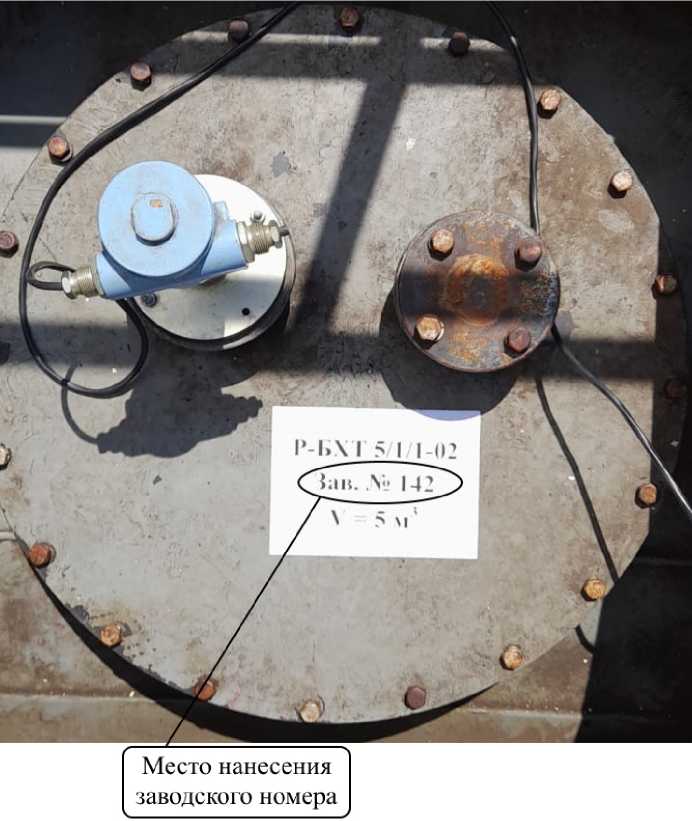

Рисунок 2 - Общий вид резервуара Р-БХТ 5/1/1-02 №142 с указанием места нанесения заводского номера

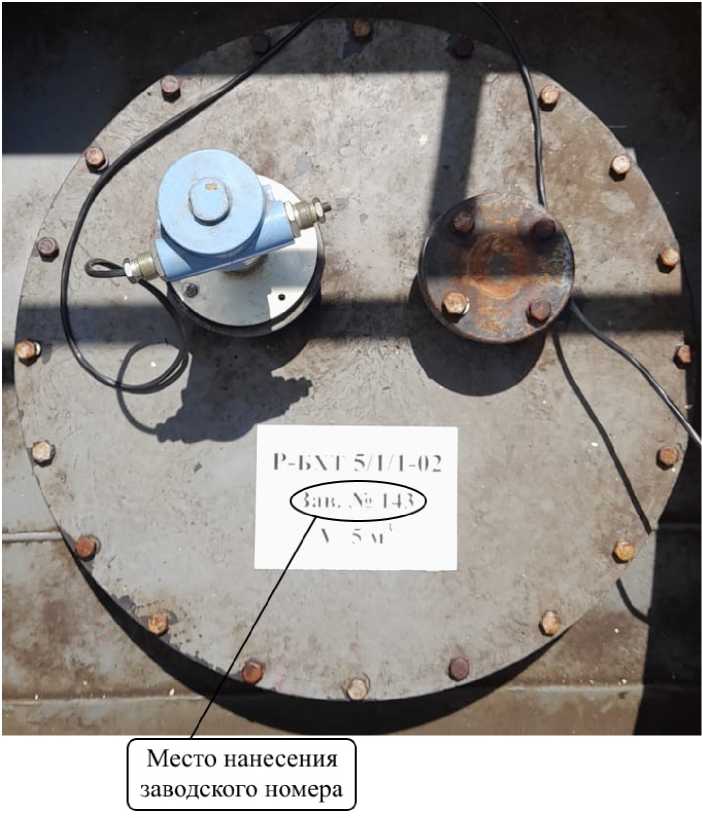

Рисунок 3 - Общий вид резервуара Р-БХТ 5/1/1-02 №143 с указанием места нанесения заводского номера

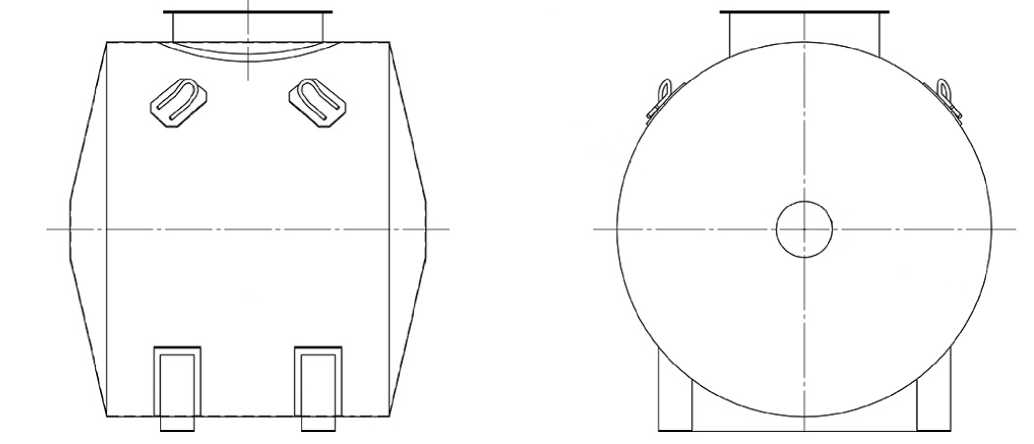

Рисунок 4 - Общий вид резервуаров Р-БХТ 5/1/1-02 Пломбирование резервуаров Р-БХТ 5/1/1-02 не предусмотрено.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, м3 | 5 |
| Пределы допускаемой относительной погрешности определения вместимости (объемный метод), % | ±0,25 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: | |
| Температура окружающего воздуха, оС | от -50 до +50 |
| Атмосферное давление, кПа | от 84,0 до 106,7 |
| Средний срок службы, лет, не менее | 20 |
наносится на титульный лист паспорта резервуара типографским способом.
Т аблица 3- Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар стальной горизонтальный цилиндрический | Р-БХТ 5/1/1-02 | 1 шт. |
| Паспорт | - | 1 экз. |
| Градуировочная таблица | - | 1 экз. |
приведены в пункте 8 паспорта на резервуар.
Приказ Росстандарта от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
| Зарегистрировано поверок | 2 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
