| Номер в госреестре | 87038-22 |
| Наименование СИ | Резервуары горизонтальные двустенные подземные |
| Обозначение типа СИ | РГСД-20 |
| Изготовитель | Общество с ограниченной ответственностью "Производственная компания "Красный Яр" (ООО "ПК "Красный Яр"), Новосибирская область, Новосибирский р-н, п Красный Яр |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары горизонтальные двустенные подземные РГСД-20 (далее - резервуары) предназначены для измерения объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.
Тип резервуаров - горизонтальные двустенные подземные, номинальной вместимостью 20 м3.
Принцип действия резервуаров основан на заполнении их нефтью или нефтепродуктом до определенного уровня, соответствующего заданному значению объема.
Резервуары представляют собой горизонтально расположенный цилиндрический стальной двустенный сосуд с днищами.
Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки.
Заводские номера резервуаров в виде цифрового обозначения, состоящие из арабских цифр, нанесены ударным способом на маркировочную табличку резервуара. Знак поверки наносится в свидетельство о поверке резервуара.
Резервуары РГСД-20 с заводскими номерами 93, 94, 95, 96, расположены по адресу: Республика Алтай, г. Горно-Алтайск, пр. Коммунистический, 94.
Общий вид резервуаров РГСД-20 представлен на рисунках 1, 2, 3, 4, 5.
Нанесение знака поверки на средство измерений не предусмотрено.

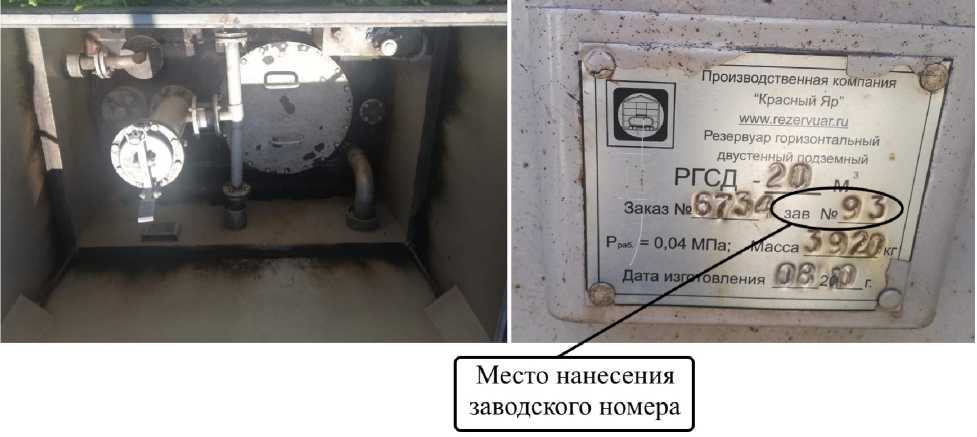

Рисунок 1 - Общий вид резервуара РГСД-20 №93 с указанием места нанесения заводского номера
Рисунок 2 - Общий вид резервуара РГСД-20 №94 с указанием места нанесения заводского
номера

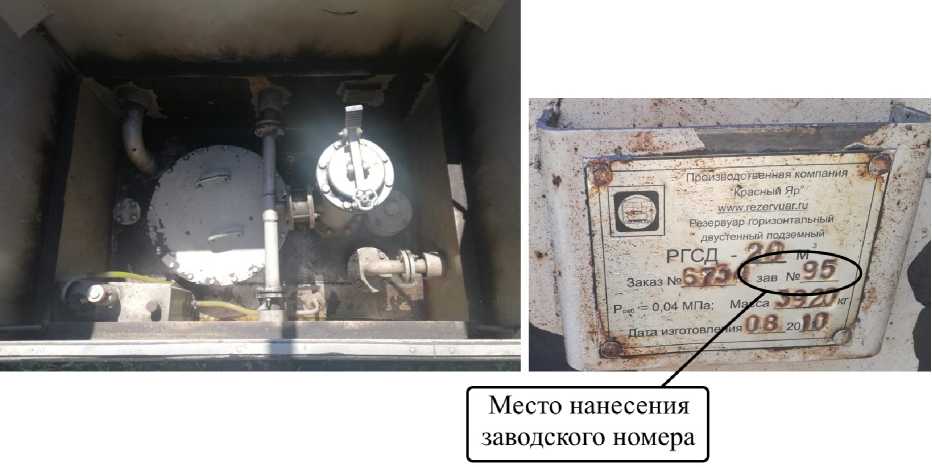

Рисунок 3 - Общий вид резервуара РГСД-20 №95 с указанием места нанесения заводского
номера

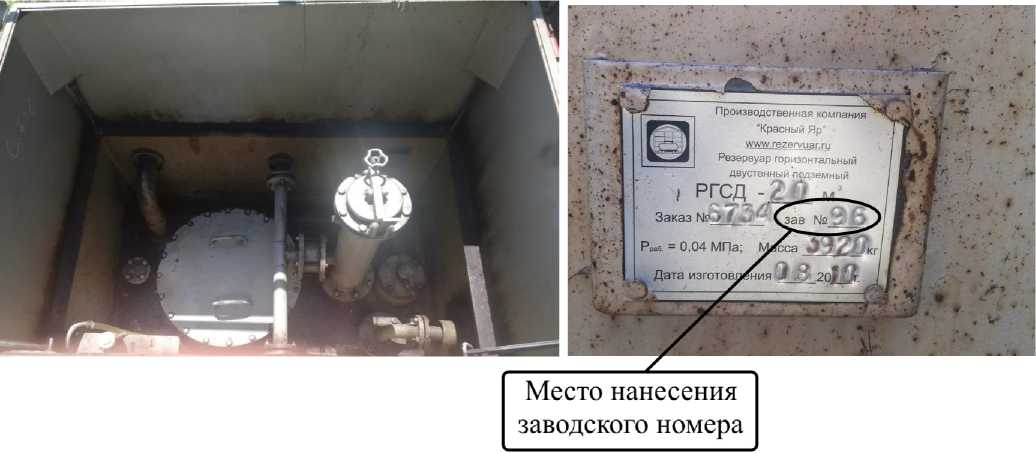

Рисунок 4 - Общий вид резервуара РГСД-20 №96 с указанием места нанесения заводского номера

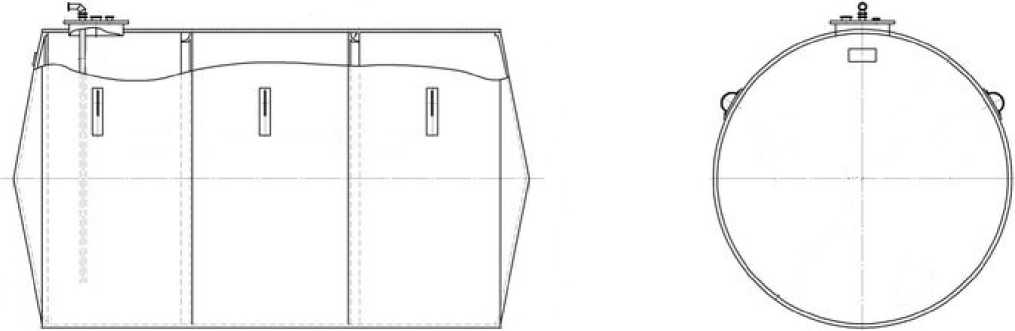

Рисунок 5 - Общий вид резервуаров РГСД-20 Пломбирование резервуаров РГСД-20 не предусмотрено.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, м3 | 20 |
| Пределы допускаемой относительной погрешности определения вместимости (объемный метод), % | ±0,25 |
Т аблиц а 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: | |
| Температура окружающего воздуха, оС | от -50 до +50 |
| Атмосферное давление, кПа | от 84,0 до 106,7 |
| Средний срок службы, лет, не менее | 20 |
наносится на титульный лист паспорта резервуара типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар горизонтальный двустенный подземный | РГСД-20 | 1 шт. |
| Паспорт | - | 1 экз. |
| Градуировочная таблица | - | 1 экз. |
приведены в пункте 8 паспорта на резервуар.
Приказ Росстандарта от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
| Зарегистрировано поверок | 4 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
