Датчики-газоанализаторы ДАК, 87039-22

Назначение

Датчики-газоанализаторы ДАК (далее - газоанализаторы) предназначены, в зависимости от модификации, для непрерывных автоматических измерений:

а) довзрывоопасных концентраций метана, углеводородных газов, в том числе попутного нефтяного газа, паров углеводородов, в том числе паров нефти и нефтепродуктов, паров спиртов;

б) объемной доли диоксида углерода.

Описание

Газоанализаторы являются стационарными одноканальными одноблочными приборами непрерывного действия.

Принцип измерений газоанализаторов - оптико-абсорбционный, основанный на поглощении ИК-излучения анализируемым газом. Степень поглощения ИК-излучения зависит от содержания анализируемого компонента в газовой смеси. Для каждого газа существует своя область поглощения ИК-излучения, что обусловливает высокую степень избирательности этого метода.

Способ подачи пробы - диффузионный или принудительный. Принудительный способ подачи пробы обеспечивается за счет избыточного давления в точке отбора или с помощью внешнего побудителя расхода при установке дополнительных принадлежностей на газоанализаторы.

Корпус газоанализаторов выполнен из нержавеющей стали. В нижней части корпуса газоанализаторов располагается инфракрасный датчик (далее - ИКД). На лицевой поверхности корпуса газоанализаторов, под нижней крышкой со смотровым окном, расположены: табло, области управления режимами работы газоанализаторов, индикаторы «ВКЛ.», «ПОРОГ».

Управление режимами работы осуществляется бесконтактно с помощью специального магнитного инструмента - стилуса. По бокам в верхней части корпуса газоанализаторов при эксплуатации устанавливаются кабельные вводы или заглушки.

Под верхней крышкой расположена плата коммутации с клеммой для подключения кабеля питания и связи.

Модификации газоанализаторов приведены в таблице 1.

Газоанализаторы обеспечивают вывод измерительной информации:

- на цифровое отсчетное устройство (табло);

- в форме аналогового сигнала - выходной сигнал постоянного тока от 4 до 20 мА;

- в кодированной форме по цифровому каналу связи HART (при наличии).

Таблица 1 - Модификации газоанализаторов

Газоанализаторы обеспечивают выполнение следующих функций:

- идентификацию встроенного программного обеспечения (далее - ВПО);

- выбор определяемого компонента (кроме ИБЯЛ.418414.071-341);

- измерение содержания определяемого компонента;

- установку пороговых значений;

- обмен данными с ВУ по цифровому каналу связи (при наличии);

- установку типа сигнализации (блокирующаяся или снимающаяся автоматически).

Газоанализаторы соответствуют требованиям Технического регламента таможенного союза «О безопасности оборудования для работы во взрывоопасных зонах» (ТР ТС 012/2011), относятся к взрывозащищенному электрооборудованию группы II, соответствуют требованиям ГОСТ 31610.0-2014 (IEC 60079-0:2011).

Маркировка взрывозащиты газоанализаторов: 0Ex ia ПС T6 Ga X/ 1Ex d [ia Ga] IIC T6 Gb X.

Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер в виде цифрового обозначения, наносится типографским способом на табличку со сведениями о газоанализаторе, расположенную на боковой поверхности корпуса газоанализаторов. Ограничение доступа к внутреннему объему газоанализаторов, осуществляется путем нанесения мастичной пломбы с оттиском клейма на стопорный винт нижней крышки.

Общий вид газоанализаторов с указанием мест пломбировки, нанесения знака утверждения типа, заводского номера приведен на рисунке 1.

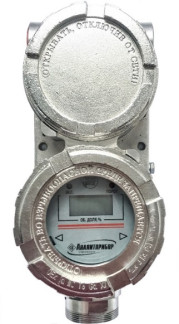

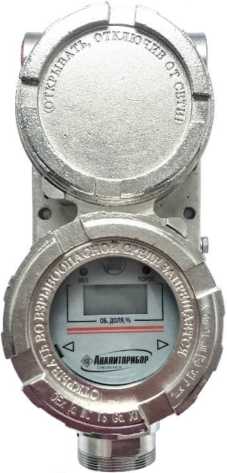

а) вид спереди

Место нанесения знака утверждения типа

Место нанесения заводского номера

Место для установки пломбы с оттиском клейма

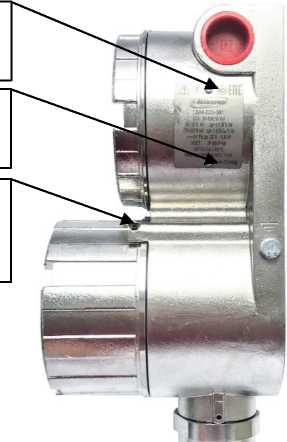

б) вид сбоку

Рисунок 1 - Общий вид газоанализаторов с указанием мест пломбировки, нанесения знака утверждения типа, заводского номера
