Государственный реестр средств измерений

Тахеометры электронные 6Та2-МО, 87040-22

Тахеометры электронные 6Та2-МО (далее - тахеометры) предназначены для измерения расстояний, горизонтальных и вертикальных углов.
Карточка СИ
Номер в госреестре 87040-22
Наименование СИ Тахеометры электронные
Обозначение типа СИ 6Та2-МО
Изготовитель Акционерное общество "Производственное объединение "Уральский оптико-механический завод" имени Э.С. Яламова" (АО "ПО "УОМЗ"), г. Екатеринбург
Год регистрации 2022
Срок свидетельства 11.10.2027
МПИ (интервал между поверками) 1 год
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Тахеометры электронные 6Та2-МО (далее - тахеометры) предназначены для измерения расстояний, горизонтальных и вертикальных углов.

Описание

Принцип действия тахеометров основан на измерении углов поворота линии визирования зрительной трубы в горизонтальной и вертикальной плоскостях с возможностью одновременного измерения расстояний до объектов вдоль линии визирования для определения координат объекта.

Принцип измерения углов поворота зрительной трубы в горизонтальной и вертикальной плоскостях заключается в следующем: на горизонтальном и вертикальном лимбах располагаются кодовые дорожки, дающие возможность на основе сочетания прозрачных и непрозрачных полос получать при пропускании через них света лишь два сигнала - «темно» или «светло», которые принимаются фотоприёмником. Сигнал, принятый фотоприемником, поступает в электронную часть датчика угла, где происходит вычисление угла поворота зрительной трубы.

Измерение расстояний производится лазерным дальномером, принцип действия которого основан на определении разности фаз излучаемых и принимаемых модулированных сигналов. Модулируемое излучение лазера с помощью оптической системы направляется на цель. Отраженное целью излучение принимается той же оптической системой, усиливается и направляется на блок, где происходит измерение разности фаз, излучаемых и принимаемых сигналов, на основании которых вычисляется расстояние до цели. Лазерный дальномер может работать с применением призменных отражателей (отражательный режим) или по диффузным объектам (в безотражательном режиме).

Длина волны излучения лазерного дальномера составляет 658 нм, класс 2 в соответствии со стандартом ГОСТ 31581-2012 «Лазерная безопасность. Общие требования безопасности при разработке и эксплуатации лазерных изделий».

Конструктивно тахеометры выполнены в виде моноблока. Точное наведение зрительной трубы в горизонтальной и вертикальной плоскости проводится наводящими винтами.

У тахеометров на передней и задней панелях управления расположены жидкокристаллические дисплеи с кнопками управления. Для работы в сумерках имеется подсветка дисплея, клавиатуры и сетки нитей. Аккумулятор устанавливается в отсек боковой крышки. Карта памяти формата SD устанавливается в отсек на корпусе тахеометров рядом с передней панелью управления и закрывается заглушкой.

Результаты измерений выводятся на дисплей, регистрируются во внутренней памяти или на карте памяти формата SD и впоследствии могут быть переданы на внешние устройства. На нижней части корпуса тахеометров установлены разъемы для подключения к персональному компьютеру через порт RS232 или к внешнему источнику питания.

В нижней части тахеометра расположен встроенный лазерный центрир.

При выпуске с предприятия-изготовителя пломбируют панель управления и крышки тахеометра, а также футляры с уложенными частями комплекта.

Общий вид тахеометров с указанием места нанесения знака утверждения типа и места пломбировки от несанкционированного доступа приведен на рисунках 1 и 2.

Заводской номер тахеометров размещается на корпусе тахеометров в числовом формате в виде наклейки типографским способом.

Условия эксплуатации тахеометров не обеспечивают сохранность знака поверки в течении всего рекомендуемого интервала между поверками при нанесении его на корпус тахеометров.

Место нанесения знака утверждения типа

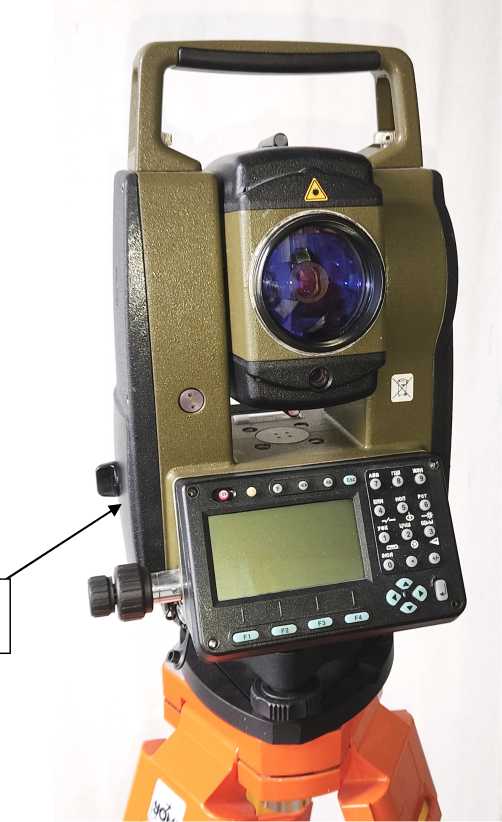

Рисунок 1 - Общий вид тахеометров. Место нанесения знака утверждения типа

Место пломбировки

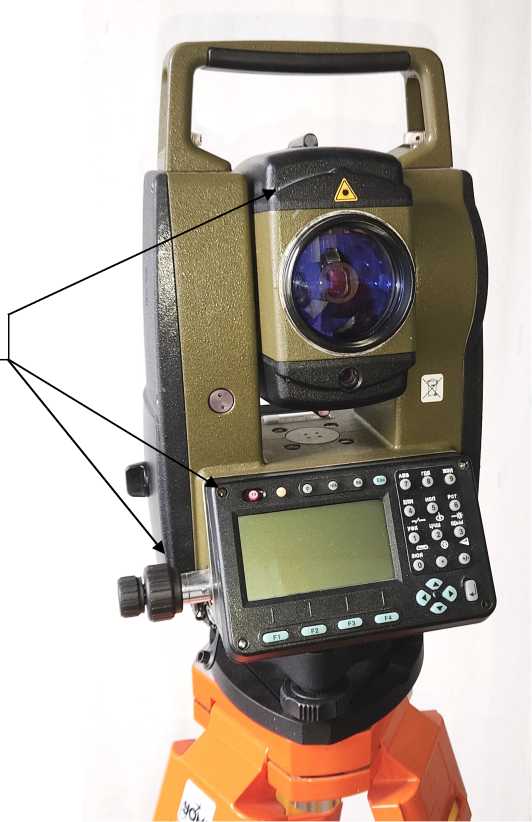

Рисунок 2 - Общий вид тахеометров. Места пломбировки от несанкционированного доступа

Программное обеспечение

В тахеометрах используется встроенное программное обеспечение (ПО) 6TA2_MO.mot, осуществляющее взаимодействие узлов тахеометров, обработку измерительной информации, отображение результатов измерений на дисплее и их экспорт по интерфейсным каналам. Средства для программирования или изменения метрологически значимых функций отсутствуют.

Уровень защиты ПО «средний» в соответствии с Р 50.2.077 - 2014.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

6TA2 MO.mot

Номер версии (идентификационный номер) ПО

01

Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

343E83BA

Алгоритм вычисления идентификатора ПО

CRC32

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений углов, градус 1) горизонтальных вертикальных

от 0 до 360

от -45 до 45

Доверительные границы допускаемой абсолютной погрешности измерений углов (при доверительной вероятности 0,997), секунда

±2

Диапазон измерений расстояний, м отражатель призменный без отражателя

от 1,5 до 5000 от 1,5 до 1000 2)

Пределы допускаемой абсолютной погрешности измерений расстояний, мм

отражатель призменный

без отражателя

±(2 + 2-10-6-L) 3) ±(5 + 240’6 -L)3)

1) Здесь и далее по тексту: градус, секунда и минута - единицы измерений плоского угла.

2) Измерения на поверхность соответствующей белой поверхности пластины с коэффициентом отражения не менее 90 % по ГОСТ 8.557-2007.

3) Где L - измеряемое расстояние, мм

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Увеличение зрительной трубы, крат, не менее

30

Угловое поле зрения зрительной трубы, не менее

1°30'

Наименьшее расстояние визирования, м, не менее

2

Цена деления цилиндрического установочного уровня, минута /2 мм

2

Диаметр входного зрачка, мм, не менее

50

Диапазон компенсации компенсатора, минута

±3

Напряжение питания постоянного тока, В внутренний литий-ионный аккумулятор

Номинальная емкость при нормальных условиях, мА^ч

11,1

2200

Диапазон рабочих температур, °С

от -40 до +55

Габаритные размеры с подставкой и аккумулятором, мм, не более длина ширина высота

200

200

350

Масса с подставкой и аккумулятором, кг, не более

5,5

Знак утверждения типа

наносится на боковую панель тахеометра в виде наклейки и на титульный лист руководства по эксплуатации и паспорта типографским способом.

Комплектность

Таблица 4-Комплектность тахеометров

Наименование

Обозначение

Количество

1 Тахеометр электронный 6Та2-МО в составе:

6Та2-МО

1 компл.

1.1 Тахеометр электронный

5210.01000000

1 шт.

1.2 Крышка на объектив тахеометра

-

1 шт.

1.3 Аккумулятор

5209.04000000

2 шт.

1.4 Устройство зарядное SYB-L3S10M, RECOM

-

1 шт.

1.5 Кабель

5210.06000000

1 шт.

1.6 Подставка геодезическая К366 черного цвета /KESK366FK Muszeitaip /Tribrach, GeoDesy Ltd

-

1 шт.

1.7 Карта памяти Transcend, TS2GSDC 2ГБ, Transcend

-

1 шт.

1.8 Переходник USB/RS-232 TU-S9, TRENDnet1)

-

1 шт.

1.9 Компакт-диск

5210.07000000

1 шт.

1.10 Насадка диагональная

5210.03000000

1 шт.

1.11 Окуляр автоколлимационный

5210.04000000

1 шт.

1.12 Держатель аккумулятора

5210.05000000

1 шт.

1.13 Комплект инструмента и принадлежностей в составе:

1.13.1 Отвертка АП6.890.003-012)

1.13.2 Отвертка АП6.890.0043)

1.13.3 Отвертка 7810-0975 А 2 Х9 ГОСТ 17199-88

1.13.4 Шпилька ф27.52.901

1.13.5 Шпилька ф75.29.004

1.13.6 Разводной ключ ф43.55.001

1.13.7 Ключ шестигранный 7812-0368 Х9 ГОСТ 11737-93

1.13.8 Ключ шестигранный 7812-0369 Х9 ГОСТ 11737-93

1.13.9 Ключ шестигранный 7812-0371 Х9 ГОСТ 11737-93

1.13.10 Салфетка из микрофибры Konoos Zoom KFS-1

1.13.11 Чехол ф42.63.006

5210.09000000

1 компл.

1 шт.

1 шт.

1 шт.

1 шт.

1 шт.

1 шт.

1 шт.

1 шт.

1 шт.

1 шт.

1 шт.

1.14 Футляр

5210.02000000

1 шт.

1.15 Отвес с пластиной

ф45.94.004

1 шт.

1.16 Бленда

5210.00000301

1 шт.

1.17 Устройство зарядное

5210.12000000

1 шт.

1.18 Рулетка Р3У2Д ГОСТ 7502-98

-

1 шт.

1.19 Батарея аккумуляторная внешняя 44052LP-PRN   (10

А*ч, 12В) Kit PRN, АО «ПРИН»

-

1шт.

1.20 Комплект ЗИП в составе:

1.20.1 Аккумулятор

1.20.2 Насадка диагональная

1.20.3 Окуляр автоколлимационный

1.20.4 Держатель аккумулятора

1.20.5 Кабель

1.20.6 Устройство зарядное SYB-L3S10M, RECOM

5210.10000000

5209.04000000

5210.03000000

5210.04000000

5210.05000000

5210.06000000

-

1 компл.

2 шт.

2 шт.

2 шт.

2 шт.

2 шт.

1 шт.

Продолжение таблицы 4__________________________________________________________

1.21 Футляр

5210.13000000

1 шт.

1.22 Комплект отражателя в составе:

1.22.1 Центрир

1.22.2 Адаптер

1.22.3 Подставка К366 черного цвета /KESK366FK Muszeitaip /Tribrach, GeoDesy Ltd.

1.22.4 Отражатель призменный с подсветкой 4)

1.22.5 Футляр

5209.06000000 2Ta5^3-01 3Ta5РM-сб2

-

-

5209.08000000

2 компл.

1 шт.

1 шт.

1 шт.

1 шт.

1 шт.

1.23 Веха

-

1 шт.

1.24 Зонт геодезический

-

1 шт.

1.25 Штатив деревянный

-

3 шт.

Тахеометр электронный 6Та2-МО. Руководство по эксплуатации

5210.00000000 РЭ

1 экз.

Тахеометр электронный 6Та2-МО. Паспорт

5210.00000000 ПС

1 экз.

Тахеометры электронные 6Та2-МО. Методика поверки

-

1 экз.

1)Допускается замена на USB/RS232 UAS111, GEMBIRD

2)Допускается замена на отвертку 7810-0308 3А Х9 ГОСТ 17199-88

3)Допускается замена на отвертку 7810-0301 3В 1 Н12Х ГОСТ 17199-88

4) Элемент питания CR-1/3N, 3В в комплект не входит

Сведения о методах измерений

приведены в разделах 2.6 и 2.7 документа «Тахеометр электронный 6Та2-МО. Руководство по эксплуатации».

Нормативные документы

Приказ Росстандарта от 29 декабря 2018 г. № 2831 «Об утверждении Государственной поверочной схемы для координатно-временных измерений»;

Приказ Росстандарта от 26 ноября 2018 г. № 2482 «Об утверждении Государственной поверочной схемы для средств измерений единицы плоского угла»;

Тахеометр электронный 6Та2-МО. Технические условия. 5210.00000000 ТУ.
