| Номер в госреестре | 87041-22 |
| Наименование СИ | Весы конвейерные ленточные непрерывного действия |
| Обозначение типа СИ | Flowscale |
| Изготовитель | Marel Iceland ehf, Исландия |
| Год регистрации | 2022 |
| Срок свидетельства | 11.10.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |

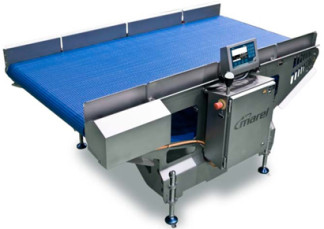

Весы конвейерные ленточные непрерывного действия Flowscale (далее по тексту -весы) предназначены для измерений массы различных материалов, транспортируемых ленточными конвейерами.
Принцип действия весов основан на преобразовании деформации упругих элементов весоизмерительных тензорезисторных датчиков, возникающей под действием силы тяжести взвешиваемого груза, в электрический сигнал, изменяющийся пропорционально массе груза, и дальнейшем преобразовании этого сигнала в цифровой вид с помощью устройства обработки аналоговых данных. Далее сигнал поступает на вход терминала, где значение массы груза индицируется на его цифровом дисплее.
Конструктивно весы состоят из грузоприемного устройства в виде ленточного транспортера (далее по тексту - ГПУ), терминала М2200, двух датчиков весоизмерительных PC6 (Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений № 63476-16), электропривода и шкафа управления.
Для обеспечения работы на судах, в весах предусмотрена система компенсации влияния качек. Помимо датчиков весоизмерительных для восприятия силы тяжести объекта измерений, в ГПУ установлен дополнительный весоизмерительный датчик PC6 (Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений № 63476-16). Алгоритм математической обработки сигнала дополнительного датчика позволяет учесть влияние изменения гравитации.
Весы выпускаются следующих моделей: GR3401, GR3402, GR3403, которые отличаются длиной, шириной конвейерной ленты, наличием/отсутствием дополнительного датчика компенсации влияния качки и местом базирования.
Модель GR3401 (берегового базирования) выпускается в модификации W615;
Модель GR3402 (берегового базирования) выпускается в модификации W922;
Модель GR3403 (базируются на судах) выпускается в модификациях: MW 300, MW 450, MW 600, MW 600L, MW 900;
Заводской номер в виде цифро-буквенного обозначения, состоящий из арабских цифр и букв латинского алфавита, наносится на маркировочную табличку терминала типографским способом расположенной на раме весов, в соответствии с рисунком 1.
Знак поверки наносится на заднюю стенку терминала весов в виде оттиска поверительного клейма на свинцовую или пластиковую пломбу в соответствии со схемой, приведенной на рисунке 2.
Место нанесения заводского номера
Рисунок 1 - Общий вид весов с указанием места нанесения заводского номера

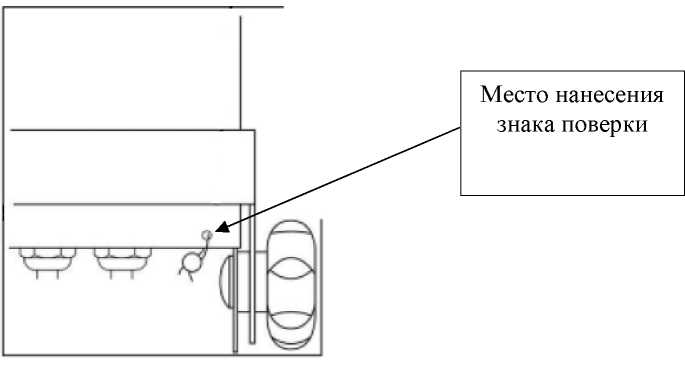

Рисунок 2 - Схема пломбирования от несанкционированного доступа и обозначение места нанесения знака поверки
Весы имеют встроенное программное обеспечение (далее по тексту - ПО). ПО устанавливается в микропроцессор весов на заводе-изготовителе во время производственного цикла.
Конструкция весов исключает возможность несанкционированного влияния на ПО и измерительную информацию. Обновление ПО в процессе эксплуатации не осуществимо.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | B3000.lua |
| Номер версии (идентификационный номер ПО), не ниже | 1.03 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Значение наибольшей линейной плотности (НЛП), кг/м, не более | 60 |
| Значение наименьшей линейной плотности (НмЛП), кг/м, не более | 20 % от НЛП |
| Пределы допускаемой погрешности весов, %, от измеряемой массы | ±0,5 |
| Дискретность показаний при измерении массы, кг | 1,0 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Скорость движения конвейерной ленты, м/с | от 0,2 до 0,5 |
| Ширина конвейерной ленты, мм, не менее: | |
| - для модификации W615 | 615 |
| - для модификации W922 | 922 |
| - для модификации MW300 | 300 |
| - для модификации MW450 | 450 |
| - для модификации MW600 | 600 |
| - для модификации MW600L | 600 |
| - для модификации MW900 | 900 |
| Длина весов, мм, не менее: | |
| - для модификации W615 | 1920 |
| - для модификации W922 | 1920 |
| - для модификации MW300 | 1450 |
| - для модификации MW450 | 1450 |
| - для модификации MW600 | 1450 |
| - для модификации MW600L | 1900 |
| - для модификации MW900 | 1900 |
| Параметры электрического питания: | |
| - напряжение переменного тока, В | от 208 до 230 |
| - частота напряжения переменного тока, Гц | от 49 до 51 |
| Потребляемая мощность, Вт, не более | 200 |
| Масса, кг, не более: | |
| - для модификации W615 | 236 |
| - для модификации W922 | 298 |
| - для модификации MW300 | 249 |
| - для модификации MW450 | 265 |
| - для модификации MW600 | 286 |
| - для модификации MW600L | 298 |
| - для модификации MW900 | 315 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от -10 до +40 |
| - относительная влажность, % | от 30 до 98 |
| - атмосферное давление, кПа | от 84,0 до 106,0 |
Продолжение таблицы 3
| Наименование характеристики | Значение |
| Средний срок службы, лет, не менее | 10 |
| Вероятность безотказной работы за 2000 ч | 0,96 |
наносится на титульный лист паспорта методом типографской печати.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Весы конвейерные ленточные непрерывного действия Flowscale | - | 1 шт. |
| Паспорт | - | 1 экз. |
приведены в разделе 3 «Работа оборудования» паспорта.
Приказ Федерального агентства по техническому регулированию и метрологии от 4 июля 2022 г. № 1622 «Об утверждении Государственной поверочной схемы для средств измерений массы»;
Стандарт предприятия Marel Iceland ehf.
| Зарегистрировано поверок | 16 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
