| Номер в госреестре | 87043-22 |
| Наименование СИ | Измерители сопротивления |
| Обозначение типа СИ | НВ0400.2 |
| Изготовитель | Общество с ограниченной ответственностью "Магнитные приборы" (ООО "Магнитные приборы"), г. Санкт-Петербург |
| Год регистрации | 2022 |
| Срок свидетельства | 11.10.2027 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители сопротивления НВ0400.2 (далее - измерители) предназначены для измерения электрического сопротивления постоянного тока и контроля удельного поперечного сопротивления лакокрасочных покрытий.
Принцип действия измерителей основан на измерении электрического сопротивления постоянного тока, преобразовании уровня измеряемого сопротивления в цифровые коды с последующей их обработкой и пересчетом измеренных значений по формуле в удельное поперечное сопротивление лакокрасочных покрытий.
На выходе генератора формируется импульсное напряжение (меандр) частотой 2,5 Гц размахом 5 В. Это напряжение с помощью соединительного кабеля через зажим типа «крокодил» подается на массу изделия с контролируемым лакокрасочным покрытием. Входная часть измерительного канала выполнена в виде усилителя тока. Ток, протекающий во входной цепи канала (вызванный напряжением генератора), содержит составляющие:
- ток, определяемый активной составляющей импеданса лакокрасочного покрытия (определяется качеством покрытия);
- ток, определяемый емкостной составляющей импеданса покрытия (помеха измерениям).
Для подавления помехи, связанной с емкостной составляющей тока в приборе, выполняется временная селекция тока, т.е. при измерениях учитываются значения входного тока канала, когда процесс перезаряда емкостной составляющей импеданса покрытия закончен. В результате, на выходе измерительного канала формируется напряжение, пропорциональное активной составляющей проводимости поверхности лакокрасочного покрытия с площадью, равной площади электрода. Этот сигнал поступает на аналого-цифровой преобразователь (12 разрядов) микроконтроллера, под управлением которого происходит работа измерителя в целом.
Измеритель выполнен в виде переносной конструкции и может быть использован при контроле электрического сопротивления лакокрасочных покрытий различного рода технических объектов.
Пульт измерителей размещен в корпусе из алюминиевого сплава. На лицевой панели пульта измерителей расположены индикатор двухстрочный, кнопки управления измерителем.
Нанесение знака поверки на измерители не предусмотрено.
Пломбирование измерителей не предусмотрено.
Поверка измерителей возможна только в полном объеме.
Заводские номера нанесены на лицевую панель пульта измерителей несмываемой краской любым способом (гравированием, сеткографией и др.).
Внешний вид измерителей, место нанесения знака утверждения типа и зав. № представлены на рисунках 1, 2.
Место нанесения заводского номера
Рисунок 1 - Общий вид пульта измерителей и место нанесения знака утверждения типа
ООО «Магнитные приборы»
Измеритель сопротивления НВ0400.2
Сопротивление входной цепи, Ом
Удельное поперечное сопротивление, Ом м
Место нанесения знака утверждения типа

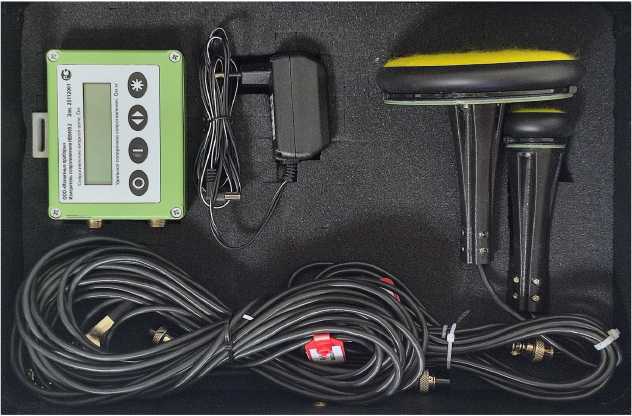

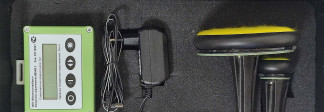

Рисунок 2 - Общий вид измерителей
Измерители сопротивления НВ0400.2 работают под управлением встроенного программного обеспечения (далее - ПО). ПО предназначено для управления аппаратной частью измерителей с целью выполнения своей функциональной спецификации.
Встроенное ПО реализовано аппаратно и является метрологически значимым.
ПО устанавливается на предприятии-изготовителе и может быть обновлено только в ходе технического обслуживания у производителя прибора.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Наименование встроенного ПО | НВ0400.2 |
| Номер версии (идентификационный номер) встроенного ПО | 4.0 и выше |
| Цифровой идентификатор встроенного ПО | отсутствует |
В соответствии с Р 50.2.077-2014 уровень защиты от непреднамеренных и преднамеренных изменений соответствует уровню «Средний».
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Диапазон измерений | Пределы допускаемой основной погрешности измерений |
| Электрическое сопротивление постоянного тока, Ом | от 4 - 103 до 4 - 109 | ±10 % + 5 Е.м.р. |
| Удельное поперечное сопротивление лакокрасочных покрытий, Ом-м2 | от 101 до 107 | ±10 % + 5 Е.м.р. |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| 1 | 2 |
| Длительность непрерывной работы без подзаряда аккумулятора, ч, не менее | 24 |
| Нормальные условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха при +30 °С, %, не более - атмосферное давление, кПа | от +15 до +25 80 от 84 до 106 |
| Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха при +30 °С, %, не более - атмосферное давление, кПа | от +1 до +40 80 от 84 до 106 |
Продолжение таблицы 3
| 1 | 2 | ||
| Время установления рабочего режима, с, не более | 10 | ||
| Времени одного измерения, с, не более | 6 | ||
| Средняя загрузка при круглосуточной работе, ч, не менее | 8 | ||
| Габаритные размеры, мм, не более | высота | ширина | длина |
| 120 | 100 | 45 | |
| Масса, кг, не более | 0,4 | ||
| Средняя наработка на отказ, ч, не менее | 10000 | ||
| Средний срок службы, лет, не менее | 9 | ||
на лицевую панель пульта измерителей несмываемой краской любым способом (гравированием, сеткографией и др.).
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество, шт./экз. |
| Пульт прибора НВ0400.2 | 3НВ.000.001 | 1 |
| Зарядное устройство | 3НВ.091.001 | 1 |
| Датчик электродный большой | 6НВ.091.001 | 1 |
| Датчик электродный малый | 6НВ.091.002 | 1 |
| Кабель выходной | 5НВ.091.001 | 1 |
| Поверочный кабель большого электродного датчика | 5НВ.091.002 | 1 |
| Поверочный кабель малого электродного датчика | 5НВ.091.003 | 1 |
| Материал для накладок (фланель), м2 | 8НВ.091.001 | 1 |
| Руководство по эксплуатации | РВМБ.411229.001РЭ | 1 |
| Формуляр | РВМБ.411229.001ФО | 1 |
| Упаковка | В соответствии с КД предприятия-изготовителя | - |
изложены в разделе 1 “Описание и работа” документа РВМБ.411229.001РЭ «Измеритель сопротивления НВ0400.2. Руководство по эксплуатации».
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456 «Государственная поверочная схема для средств измерений электрического сопротивления постоянного и переменного тока»;
РВМБ.411229.001ТУ «Измеритель сопротивления НВ0400.2. Технические условия».
| Зарегистрировано поверок | 16 |
| Поверителей | 3 |
| Актуальность данных | 21.11.2024 |
