| Номер в госреестре | 87048-22 |
| Наименование СИ | Вискозиметры |
| Обозначение типа СИ | OFITE |
| Изготовитель | OFI Testing Equipment, Inc., США |
| Год регистрации | 2022 |
| Срок свидетельства | 11.10.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Вискозиметры OFITE (далее - вискозиметры) предназначены для измерений динамической вязкости и определения реологических характеристик жидкостей для закачивания скважин, жидкостей для гидравлического разрыва пласта и буровых растворов.
Принцип действия вискозиметров основан на уравновешивании торсионной пружиной крутящего момента на внутреннем цилиндре, возникающего вследствие вязкого сопротивления жидкости при вращении ротора с определенной угловой скоростью. Результат измерения вязкости рассчитывается на основании величины угла результирующего отклонения, определяемого по закручиванию торсионной пружины.
Конструктивно вискозиметры представляют собой модульную систему, состоящую из измерительного блока, набора внутренних цилиндров, термостатирующего сосуда и соединительных кабелей.
Корпус вискозиметров данного типа изготавливают из металла, окрашиваемого в цвета, которые определяет заказчик.
К настоящему типу средств измерений относятся вискозиметры модели 1100.
Каждый экземпляр вискозиметра имеет серийный номер, расположенный на табличке с задней стороны на нижней панели вискозиметра. Серийный номер имеет цифровой формат и наносится типографским способом. Нанесение знака поверки на средство измерений не предусмотрено. Нанесение знака утверждения типа на средство измерений не предусмотрено.
Общий вид вискозиметров представлен на рисунке 1. Место нанесения серийного номера на вискозиметры представлено на рисунке 2.

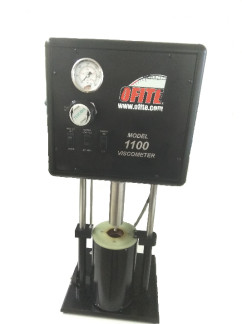

Рисунок 1 - Общий вид вискозиметров OFITE модель 1100
Место нанесения
серийного номера
Model 11 ОО Viscomo
» 525??20000001
Part#: 13О41-1-С
Voltage 230„
Рисунок 2 - Место нанесения серийного номера на вискозиметры OFITE модели 1100
Пломбирование вискозиметров не предусмотрено. Конструкция вискозиметров обеспечивает ограничение доступа к частям вискозиметров, несущим первичную измерительную информацию, и местам настройки (регулировки).
Вискозиметры оснащены внешним программным обеспечением (далее - ПО), позволяющим проводить настройку, осуществлять контроль процесса измерений, осуществлять сбор экспериментальных данных, обрабатывать, сохранять полученные результаты и передавать их на внешние носители.
Уровень защиты программного обеспечения вискозиметров от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Идентификационные данные ПО вискозиметров приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО вискозиметра
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ORCADA™ |
| Номер версии (идентификационный номер) ПО | не ниже 5.8 |
| Цифровой идентификатор ПО | - |
Влияние программного обеспечения на метрологические характеристики вискозиметров учтено при нормировании характеристик.
Таблица 2 - Метрологические характеристики
| Наименование характеристик | Значение |
| Диапазон измерений динамической вязкости, мПа^с, для комбинации R1B1 | от 0,4 до 150 000 |
| Диапазон показаний динамической вязкости, мПа^с, для комбинации R1B1 | от 0,2 до 2,35407 |
| Пределы допускаемой приведенной к нормирующему значению погрешности измерений динамической вязкости1), % | ± 3,0 |
| 1) Нормирующее значение рассчитывают по формуле К • 9 max Dt = , Vi где 9тах - максимальное значение напряжения сдвига для комбинации R1B1 (9тах = 4650); vt - t-ая частота вращения ротора, об/мин; К - коэффициент преобразования вискозиметра для комбинации R1B1 (К=300 мПа^сЧоб/мин)), мПа^сЧоб/мин). | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Диапазон частоты вращения ротора, об/мин | от 0,01 до 1000 |
| Максимальная температура термостатирования, °С | 260 |
| Коэффициент преобразования вискозиметра для комбинации R1B1, мПа^(об/мин) | 300 |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Г ц | (110±10) или (220±20) 50/60 |
| Габаритные размеры, мм, не более: - длина - ширина - высота | 360 330 770 |
| Масса, кг, не более | 38 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более | от +10 до +35 80 |
наносится на титульный лист руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Вискозиметр | OFITE | 1 шт. |
| Программное обеспечение вискозиметра | ПО | 1 шт. |
| Наименование | Обозначение | Количество |
| Руководство по эксплуатации | РЭ | 1 экз. |
| Методика поверки | - | 1 экз. |
приведены в разделе «Подготовка испытания» руководства по эксплуатации № 5-9.
Применение вискозиметров в сфере государственного регулирования обеспечения единства измерений осуществляется в соответствии с аттестованными методиками (методами) измерений.
Приказ Росстандарта от 5 ноября 2019 г. № 2622 «Об утверждении Государственной поверочной схемы для средств измерений вязкости жидкостей»;
Техническая документация OFI Testing Equipment, Inc., США.
