| Номер в госреестре | 87055-22 |
| Наименование СИ | Газоанализаторы |
| Обозначение типа СИ | Gasera ONE НCl |
| Изготовитель | "Gasera Ltd.", Финляндия |
| Год регистрации | 2022 |
| Срок свидетельства | 11.10.2027 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Газоанализаторы Gasera ONE HCl (далее - газоанализаторы) предназначены для измерений содержания хлористого водорода (HCl) в атмосферном воздухе.
Принцип действия газоанализаторов - оптический, основан на фотоакустической технологии с использованием настраиваемых источников лазерного излучения (диодный лазер). Метод измерений основан на способности молекул HCl избирательно поглощать лучистую энергию в характерном для них участке инфракрасного диапазона. В камере-резонаторе молекулы HCl под воздействием лазерного излучения производят колебания, интенсивность которых пропорциональна содержанию HCl. Колебания регистрируются приемником.
Конструктивно газоанализаторы представляют собой одноблочные стационарные приборы, выполненные в металлическом корпусе. На лицевой панели газоанализатора расположены жидкокристаллический дисплей, USB разъем, ручка управления и программирования газоанализатора. На задней панели газоанализатора расположены кнопка включения/выключения газоанализатора, разъемы входа и выхода анализируемой газовой смеси, разъем питания, порты Ethernet и RS-232 (по заказу). На входе газовой пробы в газоанализатор расположены фильтры для очистки от пыли и влаги. Отбор пробы осуществляется газоанализатором принудительно, в циклическом режиме за счет внутреннего побудителя расхода.
Доступ внутрь корпуса ограничивается пломбированием правого верхнего винта лицевой панели.
Общий вид газоанализаторов, схема пломбировки корпуса от несанкционированного доступа и место нанесения знака утверждения типа представлены на рисунке 1, общий вид маркировочной таблички с местом нанесения заводского номера - на рисунке 2.
Заводской номер наносится печатным способом в цифровом формате на маркировочную табличку, расположенную на задней панели газоанализатора.
Знак поверки наносится на свидетельство о поверке (при оформлении).

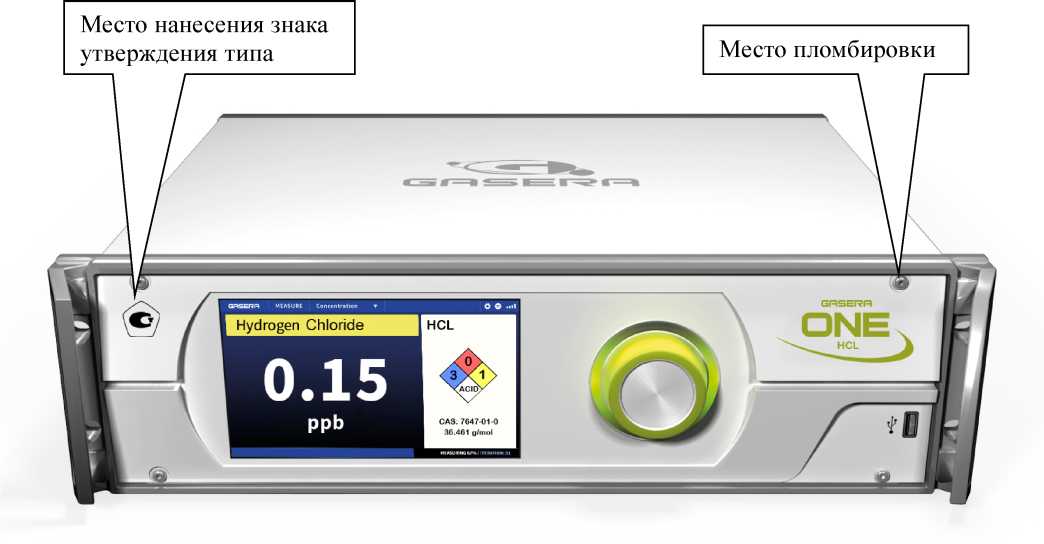

Рисунок 1 - Общий вид газоанализаторов

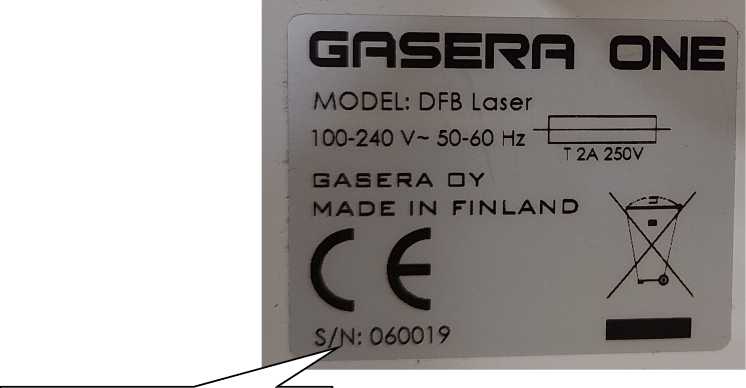

Место нанесения заводских номеров
Рисунок 2 - Общий маркировочной таблички
Газоанализаторы имеют программное обеспечение (ПО). ПО осуществляет следующие функции:
- обработку и передачу измерительной информации от первичного преобразователя;
- расчет содержания хлористого водорода (HCl) в анализируемой среде по данным от первичного измерительного преобразователя;
- отображение результатов измерений на дисплее;
- передачу результатов измерений по интерфейсу Ethernet (TCP/IP), RS-232 или USB;
- контроль целостности программных кодов ПО, настроечных и калибровочных параметров;
- контроль общих неисправностей (связь, конфигурация);
- архивации измерительной информации.
Влияние ПО учтено при нормировании метрологических характеристик газоанализаторов.
Газоанализаторы имеют защиту ПО от преднамеренных или непреднамеренных изменений. Уровень защиты по Р 50.2.077-2014 - «средний».
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Gasera |
| Номер версии (идентификационный номер) ПО, не ниже | 1.0.0 |
| Цифровой идентификатор ПО | - |
| Алгоритм вычисления цифрового идентификатора ПО | - |
Таблица 2 - Основные метрологические характеристики
| Диапазон измерений хлористого водорода (НС1) | Пределы допускаемой основной погрешности | ||
| массовой концентрации, 2) мг/м3 | объемной доли, млн-1 (ppm) | приведенной, 1) Y, % | относительной, 6, % |
| от 0 до 0,20 включ. | от 0 до 0,12 включ. | ±20 | - |
| св. 0,20 до 2,0 | св. 0,12 до 1,23 | - | ±20 |
| 1) Нормирующее значение - верхний предел диапазона измерений объемной доли (массовой концентрации) в котором нормированы пределы приведенной погрешности. 2) Пересчет значений объемной доли Х в млн-1 (ppm) в массовую концентрацию С, мг/м3, следует проводить по формуле С—Х М • Р С Х • , ( t 1 _ 22,41 -I 1 +----I- 760 < 273) где М - молекулярная масса определяемого компонента, г/моль; Р - атмосферное давление, мм рт. ст.; t - температура анализируемой газовой смеси, оС. Значение температуры вводится пользователем вручную в меню настройки газоанализатора. 3) Нормальные условия измерений: - температура окружающего воздуха от плюс 15 оС до плюс 25 оС; - относительная влажность окружающего воздуха от 10 до 80 %; - атмосферное давление от 98 до 104,6 кПа. | |||
Таблица 3 - Метрологические характеристики
| Наименование характеристики | Значение |
| Предел допускаемой вариации показаний, в долях от предела допускаемой основной погрешности | 0,5 |
| Пределы допускаемой дополнительной погрешности от влияния изменения температуры окружающей среды в пределах рабочих условий эксплуатации относительно условий определения основной погрешности, в долях от пределов допускаемой основной погрешности | ±0,4 |
| Пределы допускаемой дополнительной погрешности от влияния неизмеря-емых компонентов, приведенных в Таблице 4, в анализируемой газовой смеси, в долях от пределов допускаемой основной погрешности | ±0,2 |
| Пределы допускаемой дополнительной погрешности от влияния изменения относительной влажности окружающей среды в пределах рабочих условий эксплуатации относительно условий определения основной погрешности, в долях от пределов допускаемой основной погрешности | ±0,2 |
| Время прогрева, мин, не более | 30 |
| Время установления показаний То,9, мин, не более | 40 |
| Предел допускаемого изменения выходного сигнала за 24 часа непрерывной работы, в долях от пределов допускаемой основной погрешности | 0,5 |
| Пределы допускаемой относительной погрешности газоанализаторов в рабочих условиях эксплуатации при контроле ПДК1) в атмосферном воздухе в соответствии с Постановлением Правительства Российской Федерации № 1847 от 16.11.2020 г. п. 3.1.2 в диапазоне измерений массовой концентрации св. 0,20 до 2,0 мг/м3 (объемной доли св. 0,12 до 1,23 млн-1), % | ±25 |
| 1) Значение максимальной разовой предельно допустимой концентрации хлористого водорода (НС1) составляет 0,2 мг/м3 в соответствии с СанПиН 1.2.3685-21. | |
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Г ц | от 207 до 253 50±1 |
| Потребляемая мощность, В^А, не более | 100 |
| Масса, кг, не более | 13 |
| Габаритные размеры, мм, не более - длина - ширина - высота | 440 484 139 |
| Условия эксплуатации: - температура окружающей среды, оС - относительная влажность, % - атмосферное давление, кПа | от +10 до +30 от 10 до 90 от 84 до 106,7 |
| Объемный расход газовой смеси на входе газоанализатора, дм3/мин, не более | 1,5 |
| Содержание неизмеряемых компонентов, млн-1, не более: - озон (О3) - оксид углерода (СО) - диоксид углерода (СО2) | 5 100 1000 |
| Средний срок службы, лет | 10 |
| Наименование характеристики | Значение |
| Средняя наработка до отказа (при доверительной вероятности Р=0,95), ч, не менее | 24000 |
печатным способом на титульный лист Руководства по эксплуатации и в виде наклейки на верхний левый угол передней панели газоанализатора.
Таблица 5 - Комплектность газоанализаторов
| Наименование | Обозначение | Количество |
| Газоанализатор | Gasera ONE HCl | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Паспорт | - | 1 экз. |
приведены в разделе 6 «Выполнение измерений при помощи газоанализатора Gasera ONE HCl» Руководства по эксплуатации.
Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;
Приказ Росстандарта от 31 декабря 2020 г. № 2315 «Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;
ГОСТ Р 50760-95 Анализаторы газов и аэрозолей для контроля атмосферного воздуха. Общие технические условия;
Стандарт предприятия фирмы «Gasera Ltd.», Финляндия.
