Государственный реестр средств измерений

Микрометры гладкие МК, 87060-22

87060-22
Микрометры гладкие МК (далее - микрометры) предназначены для измерений наружных линейных размеров деталей.
Карточка СИ
Номер в госреестре 87060-22
Наименование СИ Микрометры гладкие
Обозначение типа СИ МК
Изготовитель Общество с ограниченной ответственностью "Вятский Инструмент" (ООО "ВИНС"), г. Москва
Год регистрации 2022
Срок свидетельства 14.10.2027
МПИ (интервал между поверками) 1 год
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Микрометры гладкие МК (далее - микрометры) предназначены для измерений наружных линейных размеров деталей.

Описание

Принцип действия микрометров основан на использовании точной винтовой пары для преобразования вращательного движения микрометрического винта в поступательное движение измерительного наконечника.

Конструктивно микрометры представляют собой скобу, в которой слева установлена пятка, имеющая возможность передвигаться относительно корпуса скобы и закрепляться в требуемом положении с помощью гайки, а справа - микрометрическая головка, включающая в себя микрометрический винт, стебель и барабан. Для обеспечения постоянства измерительного усилия микрометры имеют специальный механизм - трещотку (фрикцион). Измерительные поверхности микрометров оснащены твердым сплавом. Для учета осевого перемещения микровинта в целых оборотах служит продольная шкала, указателем для отсчета по этой шкале является торец барабана, закрепленного на микровинте. Микрометр имеет стопорное устройство для закрепления микрометрического винта.

Микрометры с верхним пределом измерений свыше 1050 мм имеют передвижной упор, расположенный на скобе и позволяющий установить микрометр на измеряемую поверхность.

Для установки в исходное положение микрометры имеют установочные меры со сферическими измерительными поверхностями.

Микрометры выпускаются классами точности 1 и 2 в следующих модификациях: МК 700, МК 750, МК 800, МК 850, МК 900, МК 1000, МК 1050, МК 1150, МК 1250, отличающихся друг от друга значениями метрологических и технических характеристики. Модификация и класс точности указывается в руководстве по эксплуатации на микрометр.

Пример условного обозначения микрометров с диапазоном измерений от 600 до 700 мм, класса точности 1: МК 700-1.

Заводской номер наносится в виде цифрового обозначения, состоящего из арабских цифр, на платик (металлическую пластинку) на скобе микрометров методом лазерной гравировки и вписывается вручную в руководство по эксплуатации.

Нанесение знака поверки на средство измерений не предусмотрено.

Микрометры выпускаются под товарным знаком 1^, который наносится на платик на скобе микрометров методом лазерной гравировки и на титульные лист руководства по эксплуатации типографским методом.

Общий вид микрометров с указанием мест нанесения заводского номера, товарного знака и знака утверждения типа представлен на рисунках 1 - 2.

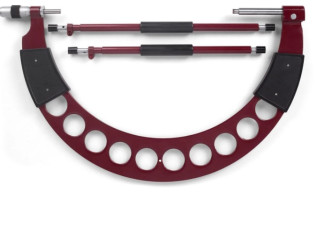

Место нанесения знака утверждения типа, заводского номера и товарного знака на платик

Рисунок 1 - Общий вид микрометров гладких МК модификаций: МК 700, МК 750, МК 800, МК 850, МК 900, МК 1000, МК 1050

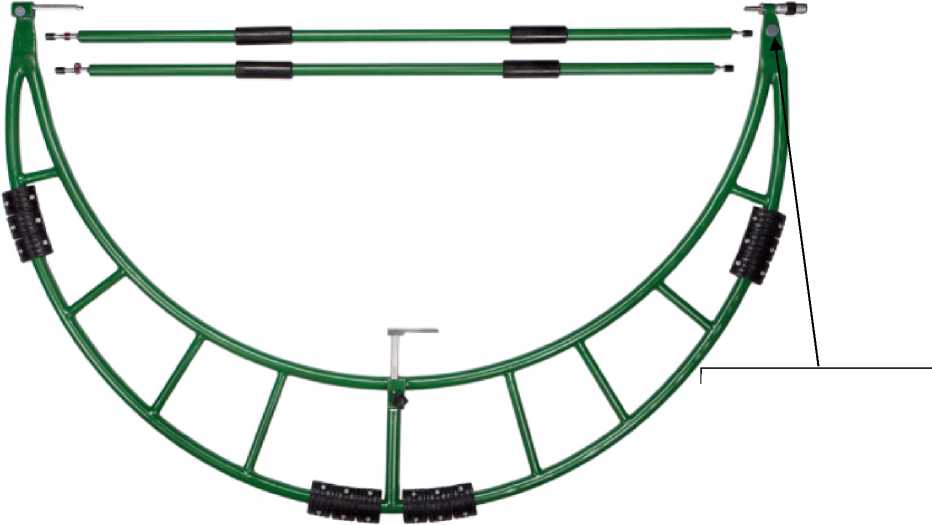

Место нанесения знака утверждения типа, заводского номера и товарного знака

на платик

Рисунок 2 - Общий вид микрометров гладких МК модификаций: МК 1150, МК 1250

Пломбирование микрометров гладких МК не предусмотрено.

Метрологические и технически

Таблица 1 - Метрологические ха

е характеристики

рактеристики модификаций микрометров

Модификация

Диапазон измерений, мм

Пределы допускаемой абсолютной погрешности измерений, мкм, микрометров классов точности по ТУ 26.51.33-00143173171-2021

Отклон параллельно измерительных мкм, не более классов точ] 26.51.33-001-4

ение от сти плоских поверхностей, микрометров ности по ТУ 13173171-2021

1

2

1

2

МК 700

от 600 до 700

±7,0

±12,0

8

14

МК 800

от 700 до 800

±8,0

±14,0

8

16

МК 900

от 800 до 900

±9,0

±16,0

9

18

МК 1000

от 900 до 1000

±10,0

±18,0

9

20

МК 750

от 650 до 750

±8,0

±13,0

8

15

МК 850

от 750 до 850

±9,0

±15,0

9

17

МК 1050

от 950 до 1050

±11,0

±19,0

10

21

МК 1150

от 1050 до 1150

±12,0

±20,0

11

22

МК 1250

от 1150 до 1250

±13,0

±21,0

11

23

Таблица 2 - Общие метрологические характеристики микрометров

Наименование характеристики

Значение

Цена деления, мм

0,01

Измерительное перемещение микровинта, мм

25

Измерительное усилие, Н

от 5 до 10

Колебания измерительного усилия, Н, не более

2

Отклонение от плоскостности плоских измерительных поверхностей микрометров, мкм, не более:

- для микрометров классов точности 1 по ТУ 26.51.33-001-43173171-2021

- для микрометров классов точности 2 по ТУ 26.51.33-001-43173171-2021

0,6

0,9

Изменение показаний при зажатии стопора микрометров, мкм, не более

2

Параметр шероховатости Ra измерительных поверхностей микрометров и установочных мер по ГОСТ 2789-73, мкм, не более

0,08

Таблица 3 - Метрологические характеристики установочных мер

Номинальный размер установочных мер, мм

Допускаемые отклонения длины установочных мер от номинального размера, мкм, микрометров классов точности по ТУ 26.51.33-001-43173171 -2021

1

2

625; 675; 725; 775

±2,5

±4,5

825; 875; 925; 975; 1025

±3,0

±5,0

1075; 1125; 1175; 1225

±4,0

±6,0

Технические характеристики

Наименование характеристики

Значение

Условия эксплуатации:

- температура окружающей среды, °С

- относительная влажность окружающего воздуха, %, не более

от +15 до +25

80

Средний срок службы, лет, не менее

6

Таблица 5 - Габаритные размеры и масса

Модификация

Габаритные размеры (Длина x Ширина x Высота) мм, не более

Масса, кг, не более

МК 700

830x30x505

5,0

МК 800

930x30x575

8,0

МК 900

1030x30x640

11,0

МК 1000

1130x30x675

12,0

МК 750

930x30x570

7,4

МК 850

1010x30x605

9,5

МК 1050

1180x30x705

13,0

МК 1150

1310x89x855

14,0

МК 1250

1390x89x915

14,5

Знак утверждения типа

наносится на платик на скобе микрометров методом лазерной гравировки и на титульный лист руководства по эксплуатации типографским методом.

Комплектность

Таблица 6 - Комплектность средства измерений

Наименование

Обозначение

Количество

Микрометр гладкий

-

1 шт.

Установочные меры

-

2 шт.

Г ильзы соединительные*

-

4 шт.

Ключ

-

1 шт.

Футляр

-

1 шт.

Руководство по эксплуатации

МК.000 РЭ

1 экз.

* - поставляются в сборе с установочными мерами

Сведения о методах измерений

приведены в разделе 2 «Использование по назначению» документа МК.000 РЭ «Микрометры гладкие МК. Руководство по эксплуатации».

Нормативные документы

Приказ Росстандарта от 29.12.2018 г. № 2840 «Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от 140’9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»;

ТУ 26.51.33-001-43173171-2021 Микрометры гладкие МК. Технические условия.
