Государственный реестр средств измерений

Штангенциркули RGK, 87061-22

Штангенциркули RGK (далее - штангенциркули) предназначены для измерений наружных и внутренних линейных размеров деталей, а также для измерений глубин.
Карточка СИ
Номер в госреестре 87061-22
Наименование СИ Штангенциркули
Обозначение типа СИ RGK
Изготовитель Guilin Guanglu Measuring Instrument Co., Ltd., Китай
Год регистрации 2022
Срок свидетельства 14.10.2027
МПИ (интервал между поверками) 1 год
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать
Руководство по эксплуатации скачать

Назначение

Штангенциркули RGK (далее - штангенциркули) предназначены для измерений наружных и внутренних линейных размеров деталей, а также для измерений глубин.

Описание

Штангенциркули состоят из штанги со шкалой, подвижной рамки с отсчётным устройством, зажимающего элемента, губок для измерений внешних и внутренних размеров, и глубиномера. Губки для измерения внешних размеров имеют кромочные измерительные поверхности.

Штангенциркули изготавливаются с отчетом по нониусу модификации SCM (SCM-150, SCM-200, SCM-300), с отчетом по круговой шкале модификация SCC (SCC-150) или с цифровым отсчетным устройством модификации SC (SC-150, SC-200, SC-300).

Принцип действия штангенциркулей модификаций SCM основан на измерении линейных размеров методом непосредственной оценки совпадения делений шкалы на штанге с делениями нониуса, расположенного на рамке штангенциркуля.

Принцип действия штангенциркулей модификации SCC основан на измерении линейных размеров методом непосредственной оценки по миллиметровым делениям шкалы штанги и по делениям круговой шкалы, встроенной в рамку. Круговая шкала вращается посредством подвижного ободка и блокируется стопорным винтом.

Принцип действия штангенциркулей модификаций SC основан на преобразовании линейного перемещения рамки штангенциркуля в изменение электрического сигнала в электрической схеме блока индикации с выводом показаний на жидкокристаллический экран цифрового отсчётного устройства. Отсчет показаний производится по цифровому отсчетному устройству. Также на рамке находятся кнопки включения/выключения (OFF/ON), установки нуля (ZERO) и выбора режима единиц измерений мм/дюйм (mm/in). Питание штангенциркулей осуществляется от встроенного источника питания (батарейки).

Заводской номер наносится на тыльную часть штанги в виде цифрового обозначения, состоящего из арабских цифр, или в виде буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, в виде лазерной гравировки.

Нанесение знака поверки на средство измерений не предусмотрено.

Штангенциркули выпускаются под товарным знаком > ■  ' I \ который наносится на

лицевую поверхность штанги (модификации SCM, SC) или на циферблат круговой шкалы (модификация SCC).

Пломбирование штангенциркулей не предусмотрено.

Общий вид штангенциркулей представлен на рисунках 1    -    3.

Рисунок 1 - Общий вид штангенциркулей RGK модификаций SCM

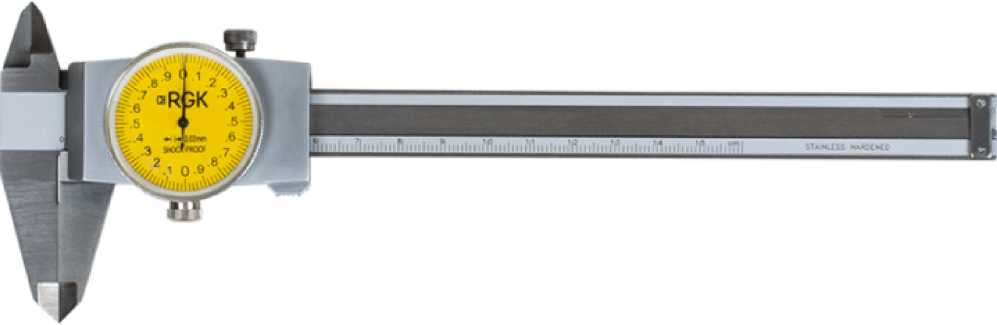

Рисунок 2 - Общий вид штангенциркулей RGK модификации SCC

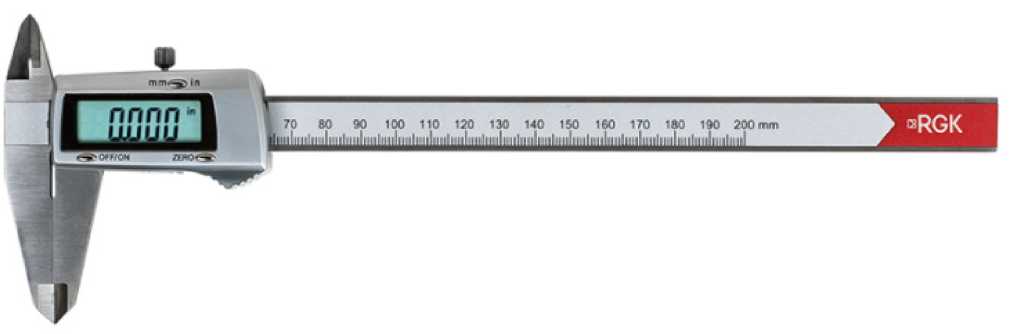

Рисунок 3 - Общий вид штангенциркулей RGK модификаций SC

а)                                                          б)

Рисунок 4 - Место нанесения заводского номера на штангенциркули модификаций: а) SCM, SC; б) SCC

Технические характеристики

Таблица 1 - Метрологические характеристики

Модификация

Диапазон измерений, мм

Тип отсчётного устройства

Цена деления, мм

Шаг дискретности отсчётного устройства, мм

Пределы допускаемой абсолютной погрешности штангенциркулей1), мм

SCM-150

от 0 до 150

Нониус

0,02

-

±0,03

SCM-200

от 0 до 200

SCM-300

от 0 до 300

SCC-150

от 0 до 150

Круговая шкала

SC-150

от 0 до 150

Цифровое отсчётное устройство

-

0,01

SC-200

от 0 до 200

SC-300

от 0 до 300

±0,04

1) - Пределы допускаемой абсолютной погрешности при измерении глубины, равной 20 мм, не превышают значений, соответствующих пределам допускаемой абсолютной погрешности штангенциркулей

Таблица 2 - Основные метрологические и технические характеристики

Наименование характеристики

Значение

Шероховатость измерительных поверхностей, Ra, не более, мкм:

0,63

Расстояние от верхней кромки края нониуса до поверхности шкалы штанги, мм, не более:

0,20

Допускаемое отклонение от плоскостности и прямолинейности измерительных поверхностей губок и торца штанги, мм:

0,01

Допускаемое отклонение от параллельности плоских измерительных поверхностей губок, мм

0,01

Допускаемое отклонение от параллельности измерительных поверхностей губок для внутренних измерений

0,01

Расстояние между измерительными поверхностями губок для внутренних измерений штангенциркулей, установленных на размер 10 мм, мм

10±0,01

Диапазон рабочих температур, ° С

от +15 до +25

Относительная влажность воздуха, %, не более

80

Таблица 3 - Технические характеристики

Модификация

Длина вылета губок для измерения наружных размеров, мм

Длина вылета губок для измерения внутренних размеров, мм

Габаритные размеры (длина х ширина х высота), мм, не более

Масса, кг, не более

Не более

Не менее

Не менее

SCM-150

42

35

14

245x90x12

0,17

SCM-200

52

45

17

310x105x15

0,22

SCM-300

62

55

19

420x120x15

0,41

SCC-150

42

35

14

250x90x25

0,24

SC-150

42

35

14

245x90x20

0,24

SC-200

52

45

17

310x105x22

0,26

SC-300

62

55

19

420x120x22

0,33

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество

Штангенциркуль

-

1 шт.

Футляр

-

1 шт.

Источник питания (батарейка)1)

-

1 шт.

Руководство по эксплуатации

-

1 экз.

1) - только для модификации с цифровым отсчётным устройством

Сведения о методах измерений

приведены в разделе 6 «Порядок работы» документа «Штангенциркули RGK. Руководство по эксплуатации».

Нормативные документы

Приказ Росстандарта от 29 декабря 2018 г. № 2840 «Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от 140’9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»;

Стандарт предприятия Guilin Guanglu Measuring Instrument Co., Ltd., Китай.
