| Номер в госреестре | 87064-22 |
| Наименование СИ | Устройства контроля сигналов |
| Обозначение типа СИ | УКС |
| Изготовитель | Общество с ограниченной ответственностью "Фирма "Измерения Телеметрия Диагностика" (ООО "Фирма "ИТД"), г. Новосибирск |
| Год регистрации | 2022 |
| Срок свидетельства | 14.10.2027 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Устройства контроля сигналов УКС (далее по тексту - устройства) предназначены для измерений напряжения и частоты переменного тока, временных параметров.
Принцип действия устройств основан на аналого-цифровом преобразовании электрических сигналов, их обработке и хранении, с возможностью последующей передачи в информационные системы.
Устройства применяются в системах контроля, диагностики и регистрации технического состояния устройств железнодорожной автоматики и телемеханики в качестве устройств, осуществляющих селективное измерение среднеквадратического значения напряжения в цепях устройств формирования и передачи сигналов автоматической локомотивной сигнализации и регулировки скорости.
Устройства осуществляет измерение, обработку и передачу оперативной информации по последовательному интерфейсу в концентратор линейного пункта диагностирования для последующей обработки в составе иерархических или автономных систем измерений.
Устройства выпускаются в двух модификациях:
- устройства контроля сигналов автоматической локомотивной сигнализации УКС-АЛС;
- устройства контроля сигналов автоматического регулирования скорости УКС-АРС.
Модификации отличаются функциональностью.
Устройства содержат 8 каналов одновременного селективного измерения среднеквадратического значения переменного напряжения. Каждый канал определяет во входном сигнале сложной формы наличие сигналов с известной частотой, производит независимое измерение их среднеквадратического значения напряжения, производит точное измерение частоты этих сигналов в пределах разброса частоты селекции
Устройства модификации УКС-АЛС также при наличии модуляции дешифрирует её код с определением временных параметров элементов цикла кодирующей последовательности.
Устройства модификации УКС-АРС также по сочетанию присутствующих сигналов определяет индекс кодового сигнала.
Конструктивно устройства представляют собой жесткий каркас с четырьмя стойками для фиксации модуля измерения и модуля цифровой обработки. При креплении на стойки модули соединяются между собой интерфейсным разъёмом. На задней панели каркаса установлен коммутационный разъем, с помощью которого производится подключение устройств к источнику питания, входным сигнальным линиям, земляной шине и последовательному каналу передачи данных. Часть контактов коммутационного разъема задействованы для задания сетевого адреса устройств и установки перемычек согласующих резисторов. С боковых сторон каркас закрывается двумя одинаковыми крышками, образуя, таким образом, единую коробчатую конструкцию.
Устройства пломбируются четырьмя наклейками, обеспечивающими невозможность снятия боковых крышек, а также передней и задней панелей, без их повреждения.
Общий вид устройств, места пломбировки от несанкционированного доступа и обозначение места нанесения знака поверки, место нанесения заводских номеров представлены на рисунках 1 - 2.
Место нанесения заводских (серийных) номеров - на лицевой панели корпуса; способ нанесения - типографская печать на маркировочной табличке; формат - цифровой код, состоящий из арабских цифр.
Место нанесения заводских номеров
Место пломбировки
Место нанесения знака поверки

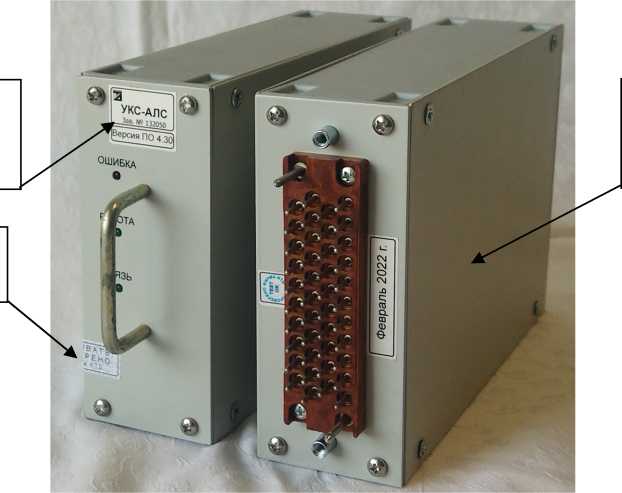

Рисунок 1 - Общий вид устройств УКС-АЛС, мест пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки, место нанесения заводских номеров
Место нанесения заводских номеров
Место нанесения знака поверки
Место пломбировки

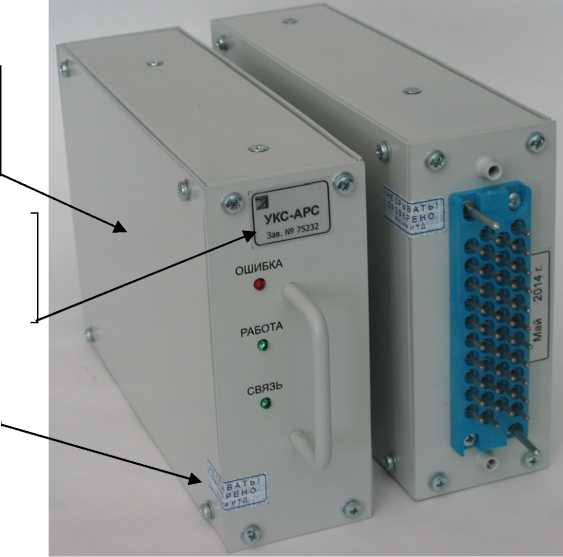

Рисунок 2 - Общий вид устройств УКС-АРС, мест пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки, место нанесения заводских номеров
Встроенное ПО устройств (микропрограмма) реализовано аппаратно и является метрологически значимым. Метрологические характеристики устройств нормированы с учетом влияния встроенного ПО. Микропрограмма заносится в программируемое постоянное запоминающее устройство устройств предприятием-изготовителем и недоступна для потребителя.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение | |
| УКС-АЛС | УКС-АРС | |
| Идентификационное наименование ПО | UKALC | UKARC |
| Номер версии (идентификационный номер ПО), не ниже | 4.5 | 1.5 |
| Цифровой идентификатор ПО | _ | _ |
Таблица 2 - Метрологические характеристики_____
| Наименование характеристики | Значение |
| Устройства УКС-АЛС | |
| Диапазон измерений немодулированного (модулированного) среднеквадратического значения напряжения, В | от 7,5 до 250 |
| Пределы допускаемой основной относительной погрешности измерений немодулированного среднеквадратического значения напряжения переменного тока, % | ±[0,9+0,1’(Uraax/Ux)] |
| Пределы допускаемой основной относительной погрешности измерений модулированного среднеквадратического значения напряжения переменного тока, % | ±[2,4+0,1’(Uraax/Ux)] |
| Наименование характеристики | Значение |
| Значения частоты переменного тока (частоты селекции), Гц | 25±4; 50±4; 75±4; 174,5±4 |
| Пределы допускаемой основной абсолютной погрешности измерений частоты переменного тока (частоты селекции), Г ц | ±0,2 |
| Максимальная длительность элемента импульсной манипулирующей последовательности, с, не более | 1,5 |
| Пределы допускаемой основной абсолютной погрешности измерений временных параметров импульсной манипулирующей последовательности, мс | ±4 |
| Пределы допускаемой дополнительной погрешности измерений, вызванной изменением температуры окружающего воздуха в рабочих условиях измерений на каждые 10 °С, в долях от пределов допускаемой основной погрешности | 0,5 |
| Устройства УКС-АРС | |
| Диапазон измерений немодулированного (модулированного) среднеквадратического значения напряжения, В | от 5 до 150 |
| Пределы допускаемой основной относительной погрешности измерений немодулированного среднеквадратического значения напряжения переменного тока, % | ±[0,9+0,1’(Umax/Ux)] |
| Значения частоты переменного тока (частоты селекции), Гц | 50±4; 75±4; 125±4; 175±4; 225±4; 275±4; 300±4; 325±4; 600±4 |
| Пределы допускаемой основной абсолютной погрешности измерений частоты переменного тока (частоты селекции), Г ц | ±0,5 |
| Пределы допускаемой дополнительной погрешности измерений, вызванной изменением температуры окружающего воздуха в рабочих условиях измерений на каждые 10 °С, в долях от пределов допускаемой основной погрешности | 0,5 |
| Примечания Umax - верхнее значение диапазона измерений напряжения, В; их - измеренное значение напряжения, В | |
Таблица 3 - Общие технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц - напряжение постоянного тока, В | 20 50 24 |
| Габаритные размеры (длинахвысотахширина), мм, не более | 51x124x230 |
| Масса, кг, не более | 1,2 |
| Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, % | от +15 до +25 от 30 до 80 |
| Рабочие условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, % | от +1 до +40 до 80 |
| Средний срок службы, лет | 15 |
| Средняя наработка на отказ, ч | 70 000 |
на титульные листы руководства по эксплуатации и этикетки типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Устройство контроля сигналов УКС (модификация по заказу) | УКВФ.421451.018; УКВФ.421451.013 | 1 шт. |
| Внутренняя (индивидуальная упаковка) ВУ111А-1 | УКВФ.323129.002 | 1 шт. |
| Разъём РП10-42Л-В - розетка с установочной панелью | 6РО.364.024ТУ; УКВФ.741246.001 | 1 шт. 1) |
| Защитные резисторы С2-29В-2,0-6,81 кОм±0,1 % | ОЖО.464.099 ТУ | 16 шт. 1) |
| Защитные резисторы С2-29В-2,0-51,1 кОм±0,1 % | ОЖО.464.099 ТУ | 16 шт. 1) |
| Руководство по эксплуатации | УКВФ.421451.018 РЭ; УКВФ.421451.013 РЭ | 1 экз. 2) |
| Этикетка | УКВФ.421451.018 ЭТ; УКВФ.421451.013 ЭТ | 1 экз. |
| Примечания 1) - не поставляется при согласованном индивидуальном заказе «Блока защиты и коммутации БЗК» УКВФ.426475.001; 2) - количество экземпляров на партию устройств устанавливается по соглашению с заказчиком, но не более одного на партию в количестве менее или равном 20 шт. | ||
приведены в Руководстве по эксплуатации в разделе 2. «Использование по назначению».
ГОСТ 14014-91 «Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний»;
Приказ Федерального агентства по техническому регулированию и метрологии от 3 сентября 2021 г. № 1942 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10-1 до 2409 Гц»;
Приказ Федерального агентства по техническому регулированию и метрологии от 31 июля 2018 г. № 1621 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»;
ТУ 3185-039-23572762-17 «Устройства контроля сигналов УКС. Технические условия».
