| Номер в госреестре | 87065-22 |
| Наименование СИ | Устройства контроля токов и напряжений |
| Обозначение типа СИ | УК |
| Изготовитель | Общество с ограниченной ответственностью "Фирма "Измерения Телеметрия Диагностика" (ООО "Фирма "ИТД"), г. Новосибирск |
| Год регистрации | 2022 |
| Срок свидетельства | 14.10.2027 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Устройства контроля токов и напряжений УК (далее по тексту - устройства) предназначены для измерений напряжения и силы переменного тока, напряжения постоянного тока, временных параметров.
Принцип действия устройств основан на аналого-цифровом преобразовании электрических сигналов, их обработке и хранении, преобразовании с возможностью последующей передачи в информационные системы.
Устройства применяются в системах диспетчерского контроля и технического диагностирования на объектах промышленности и железнодорожном транспорте в качестве модулей, осуществляющих измерение среднеквадратического значения силы тока и среднеквадратического значения напряжения, а также совместного использования с выносными датчиками типа LEM и им подобным, с выходным аналоговым значением тока или напряжения (только УКДТН). Устройства обеспечивают измерение, обработку, преобразование и передачу оперативной информации по сети, организованной на последовательном интерфейсе RS-485, в концентратор информации для последующей обработки в составе иерархических или автономных систем измерения.
Устройства выпускаются в трех модификациях: УКТ-8, УКТН-16, УКДТН, отличающихся функциональностью и конструктивным исполнением.
Отличия модификаций определяются структурой условного обозначения, представленной на рисунке 1.
Выходные данные устройств УКТ-8 и УКТН-16, характеризующие измеренные напряжение и силу тока, являются истинными среднеквадратическими значениями. Выходные данные устройств УКДТН, характеризующие измеренные напряжение и силу тока, являются средними или истинными среднеквадратическими значениями в зависимости от выбранного режима работы.
Устройства УКТ-8 предназначены для измерений среднеквадратического значения силы переменного тока и временных параметров. Устройства УКТ-8 содержат восемь каналов измерения среднеквадратического значения переменного тока.
Устройства УКТН-16 предназначены для измерений напряжения и силы переменного тока, а также для измерения напряжения постоянного тока. Устройства УКТН-16 содержат восемь каналов измерения среднеквадратического значения переменного тока и восемь каналов измерений среднеквадратического значения напряжения в трех режимах (широкополосный режим, режим переменного тока, режим постоянного тока - только постоянная составляющая сигнала).
Устройства УКДТН предназначены для измерений среднеквадратического или среднего (постоянной составляющей) значения напряжений переменного и постоянного тока в двух диапазонах измерения. Установка режима измерения и переход от диапазона к диапазону задаётся посредством подачи управляющих команд от ведущего контроллера (концентратора информации). Установленный режим измерений и диапазон измерений сохраняется в энергонезависимой памяти. Устройства УКДТН осуществляют контроль амплитудного и среднеквадратического значений порогового значения напряжения с целью определения, соответственно, начала и окончания записи блока массивов данных во внутреннее запоминающее устройство.
Конструктивные отличия модификаций:
- устройства УКТ-8 представляют собой жесткий каркас с четырьмя стойками для фиксации процессорной платы с измерительным, интерфейсным и питающим секторами и коммутационными разъёмами, выступающими на заднюю панель. Часть контактов коммутационного разъема задействованы для задания сетевого адреса устройств УКТ-8 и установки перемычек согласующих резисторов. С боковых сторон каркас закрывается двумя одинаковыми крышками, образуя, таким образом, единую коробчатую конструкцию.
- устройства УКТН-16 представляют собой жесткий каркас с четырьмя стойками для фиксации модуля измерения напряжения и модуля цифровой обработки. При креплении на стойки модули соединяются между собой интерфейсным разъёмом. Модуль измерения тока крепится к модулю цифровой обработки фиксирующей стойкой и соединяется с ним интерфейсным разъёмом. На задней панели каркаса установлен коммутационный разъем, с помощью которого производится подключение устройств УКТН-16 к источнику питания, входным сигнальным линиям и последовательному каналу передачи данных. Часть контактов коммутационного разъема задействованы для задания сетевого адреса устройств УКТН-16 и установки перемычек согласующих резисторов. С боковых сторон каркас закрывается двумя одинаковыми крышками, образуя единую коробчатую конструкцию.
- устройства УКДТН представляют собой прямоугольный пластмассовый корпус с устройством крепления на DIN-рейку, с двумя коммуникационными разъёмами - входным и выходным. Выходной разъём предназначен для подключения к интерфейсным линиям RS-485 и внешнему источнику питания. Входной разъём предназначен для подключения внешнего шунта или цепей выносного датчика:
- питание выносного датчика;
- измерительного выхода датчика.
Устройства пломбируются четырьмя наклейками, обеспечивающими невозможность снятия боковых крышек, а также передней и задней панелей, без их повреждения.
Место нанесения заводских (серийных) номеров - на лицевой панели корпуса; способ нанесения - типографская печать на маркировочной табличке; формат - цифровой код, состоящий из арабских цифр.
Общий вид устройств, мест пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки, заводских номеров представлены на рисунках 2 - 4.
УК Т/ТН/ДТН N
Количество каналов измерений (обозначение отсутствует - 1 канал) Измеряемый параметр:
Т - сила тока; ТН - сила тока и напряжение; ДТН - сила тока или
___________напряжение с датчика тока LEM или аналогичного__________________
Устройства контроля
Рисунок 1 - Структура условного обозначения

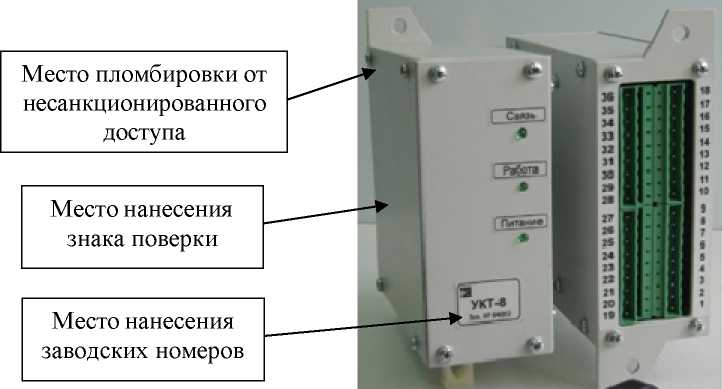

Рисунок 2 - Общий вид устройств модификации УКТ-8, мест пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки, заводских номеров

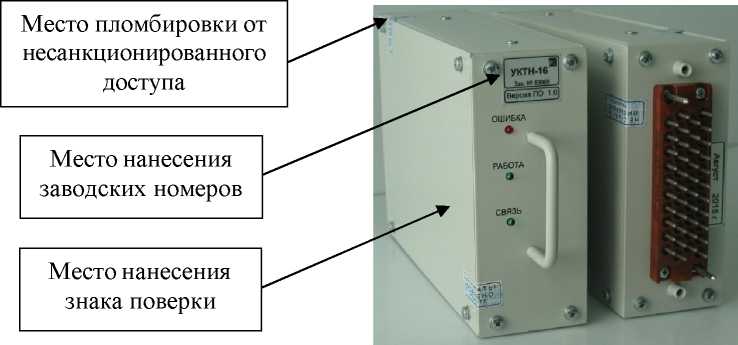

Рисунок 3 - Общий вид устройств модификации УКТН-16, мест пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки, заводских номеров

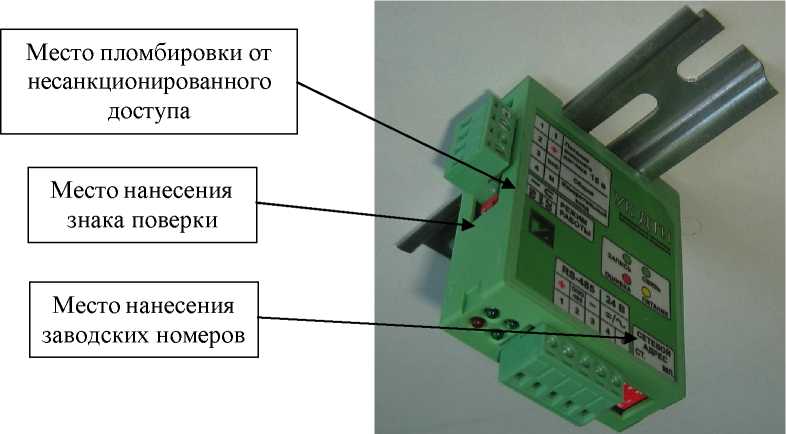

Рисунок 4 - Общий вид устройств модификации УКДТН, мест пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки, заводских номеров
Встроенное ПО устройств (микропрограмма) реализовано аппаратно и является метрологически значимым. Метрологические характеристики устройств нормированы с учетом влияния встроенного ПО. Микропрограмма заносится в программируемое постоянное запоминающее устройство устройств предприятием-изготовителем и недоступна для потребителя.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение | ||
| УКТ-8 | УКТН-16 | УКДТН | |
| Идентификационное наименование ПО | UKT-8 | UKTN-16 | UKDTN |
| Номер версии (идентификационный номер ПО), не ниже | 3.0 | 1.5 | 4.2 |
| Цифровой идентификатор ПО | _ | _ | _ |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Устройства УКТ-8 | |
| Диапазоны измерений среднеквадратического значения силы переменного тока в диапазоне частот от 25 до 150 Гц, мА | от 5 до 200 включ. св. 200 до 8000 включ. |
| Пределы допускаемой основной относительной погрешности измерений среднеквадратического значения силы переменного тока, % | ±[2,5+0,2’(lmax/b)] |
| Максимальная длительность элемента импульсной манипулирующей последовательности, с, не более | 1,5 |
| Наименование характеристики | Значение |
| Пределы допускаемой основной абсолютной погрешности измерений временных параметров импульсной манипулирующей последовательности, мс | ±4 |
| Пределы допускаемой дополнительной погрешности измерений, вызванной изменением температуры окружающего воздуха в рабочих условиях измерений на каждые 10 °С, в долях от пределов допускаемой основной погрешности | 0,5 |
| Устройства УКТН-16 | |
| Диапазон измерений среднеквадратического значения напряжения переменного тока в диапазоне частот от 20 до 7000 Гц (в широкополосном режиме и режиме переменного тока), В | от 1 до 250 |
| Пределы допускаемой основной относительной погрешности измерений среднеквадратического значения напряжения переменного тока (в широкополосном режиме и режиме переменного тока), % | ±[0,9+0,1’(Umax/Ux)] |
| Диапазон измерений напряжения постоянного тока (в широкополосном режиме и режиме постоянного тока), В | от 1 до 250 |
| Пределы допускаемой основной относительной погрешности измерений напряжения постоянного тока (в широкополосном режиме и режиме постоянного тока), % | ±[1,1+0,1’(Umax/Ux)] |
| Диапазон измерений среднеквадратического значения силы переменного тока в диапазоне частот от 50 до 500 Гц, мА | от 5 до 1200 |
| Пределы допускаемой основной относительной погрешности измерений среднеквадратического значения силы переменного тока, % | ±[2,5+0,2^(Imax/Ix)] |
| Пределы допускаемой дополнительной погрешности измерений, вызванной изменением температуры окружающего воздуха в рабочих условиях измерений на каждые 10 °С, в долях от пределов допускаемой основной погрешности | 0,5 |
| Устройства УКДТН | |
| Диапазоны измерений напряжения переменного тока, В: - в режиме «СКЗ» в диапазоне частот от 10 до 100 Гц - в режиме «среднего значения» в диапазоне частот от 10 до 100 Гц | от 0,01 до 5,0 от 0,001 до 0,5 от -4,5 до +4,5 от -0,45 до +0,45 |
| Пределы допускаемой основной относительной погрешности измерений напряжения переменного тока (в режиме «СКЗ» и в режиме «среднего значения»), % | ±[0,1+0,4’(Umax/Ux)] |
| Диапазоны измерений напряжения постоянного тока, В: - в режиме «СКЗ» - в режиме «среднего значения» | от 0,01 до 7,0 от 0,001 до 0,7 от -7,0 до +7,0 от -0,7 до +0,7 |
| Пределы допускаемой основной относительной погрешности измерений напряжения постоянного тока (в режиме «СКЗ» и в режиме «среднего значения»), % | ±[0,1+0,4’(Umax/Ux)] |
| Наименование характеристики | Значение |
| Пределы допускаемой дополнительной погрешности измерений, вызванной изменением температуры окружающего воздуха в рабочих условиях измерений на каждые 10 °С, в долях от пределов допускаемой основной погрешности | 0,5 |
| Примечания Imax - верхнее значение диапазона измерений силы тока, мА; 1х - измеренное значение силы тока, мА; Umax - верхнее значение диапазона измерений напряжения, В; их - измеренное значение напряжения, В | |
Таблица 3 - Общие технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение переменного тока, В | 20 |
| - частота переменного тока, Гц | 50 |
| - напряжение постоянного тока, В | 24 |
| Габаритные размеры (длинахвысотахширина), мм, не более: - УКТ-8 | 51x116x130 |
| - УКТН-16 | 51x124x230 |
| -УКДТН | 60x75x123 |
| Масса, кг, не более: - УКТ-8 | 0,7 |
| - УКТН-16 | 1,2 |
| -УКДТН | 0,07 |
| Нормальные условия измерений: - температура окружающего воздуха, °С | от +15 до +25 |
| - относительная влажность воздуха, % | от 30 до 80 |
| Рабочие условия измерений: - температура окружающего воздуха, °С | от +1 до +40 |
| - относительная влажность воздуха, % | до 80 |
| Средний срок службы, лет | 15 |
| Средняя наработка на отказ, ч | 70 000 |
на титульные листы руководства по эксплуатации и этикетки типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Устройство контроля токов и напряжений УК (модификация по заказу) | УКВФ.421451.016; УКВФ.421451.015; УКВФ.421451.011 | 1 шт. |
| Токовый трансформатор | _ | 8 шт. 1) |
| Внутренняя (индивидуальная упаковка) ВУ111А-1 | УКВФ.323129.002 | 1 шт. |
| Наименование | Обозначение | Количество |
| Компакт-диск с ПО UKTNmonitor | _ | 1 шт. 2) |
| Разъём РП10-42Л-В - розетка с установочной панелью | бРО.364.024ТУ; УКВФ.741246.001 | 1 шт.3)4) |
| Защитные резисторы С2-29В-2,0-51,1 кОм±0,1 % | ОЖО.464.099 ТУ | 16 шт.3)4) |
| Разъём 2EDGK-5.08-09P-14-00A(H) - розетка | _ | 4 шт. 5) |
| Разъём 2EDGK-5.08-04P-1-4 - вилка | _ | 1 шт. 6) |
| Разъём 2EDGK-5.08-05P-1-4 - вилка | _ | 1 шт. 6) |
| Руководство по эксплуатации | УКВФ.421451.016 РЭ; УКВФ.421451.015 РЭ; УКВФ.421451.011 РЭ | 1 экз. 7) |
| Этикетка | УКВФ.421451.016 ЭТ; УКВФ.421451.015 ЭТ; УКВФ.421451.011 ЭТ | 1 экз. |
| Примечания 1) - только для модификаций УКТ-8, УКТН-16; 2) - поставляется по требованию организации, осуществляющей поверку; 3) - не поставляется при согласованном индивидуальном заказе «Блока защиты и коммутации БЗК» УКВФ.426475.003; 4) - только для модификации УКТН-16; 5) - только для модификации УКТ-8; 6) - только для модификации УКТДН; 7) - количество экземпляров на партию устройств устанавливается по соглашению с заказчиком, но не более одного на партию в количестве менее или равном 20 шт. | ||
приведены в Руководстве по эксплуатации УКВФ.421451.016 РЭ (УКВФ.421451.015 РЭ, УКВФ.421451.011 РЭ) в разделе 2. «Использование по назначению».
ГОСТ 14014-91 «Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний»;
Приказ Федерального агентства по техническому регулированию и метрологии от 3 сентября 2021 г. № 1942 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10-1 до 2409 Гц»;
Приказ Федерального агентства по техническому регулированию и метрологии от 17 марта 2022 г. № 668 «Об утверждении государственной поверочной схемы для средств измерений силы переменного электрического тока от 1-10’8 до 100 А в диапазоне частот от 1-10-1 до 1-106 Гц»;
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3457 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Федерального агентства по техническому регулированию и метрологии от 31 июля 2018 г. № 1621 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»;
ТУ 3185-030-23572762-15 «Устройства контроля токов и напряжений УК. Технические условия».
