Барьеры искробезопасности БИПМ, 87066-22

Барьеры искробезопасности БИПМ (далее — барьеры) предназначены для преобразования аналоговых сигналов силы постоянного и переменного электрического тока в аналоговые сигналы силы постоянного и переменного электрического тока и передачи их во вторичную часть измерительной системы, а также для обеспечения питания и искробезопасности цепей взрывозащищенных датчиков, расположенных во взрывоопасной зоне, с выходным сигналом постоянного и переменного тока.

Документы

Описание типа

Методика поверки

Карточка СИ

Номер в госреестре	87066-22
Наименование СИ	Барьеры искробезопасности
Обозначение типа СИ	БИПМ
Изготовитель	Общество с ограниченной ответственностью "Прософт-Системы", г. Екатеринбург (ООО "Прософт-Системы"), г. Екатеринбург.
Год регистрации	2022
Срок свидетельства	14.10.2027
МПИ (интервал между поверками)	2 года
Описание типа	скачать
Методика поверки	скачать

Назначение

Описание

Принцип действия барьеров заключается в передаче аналоговых сигналов силы постоянного и переменного электрического тока, поступающих из взрывоопасной зоны во взрывобезопасную зону с выполнением требований ГОСТ 31610.11-2014 по искробезопасности.

Барьер исполнения БИПМ-24К-А имеет различные конфигурации, определяющие разные диапазоны токового сигнала, значения погрешностей, маркировку взрывозащиты и количество каналов.

Условное обозначение конфигураций барьеров:

БИПМ-24К-А-

Маркировка взрывозащиты:

I - группа I (рудничное исполнение), маркировка взрывозащиты [Ex ia Ma] I;

IIAB - группа II, маркировка взрывозащиты [Ex ia Ga] IIA/IIB;

IIC - группа II, маркировка взрывозащиты [Ex ia Ga] IIC

Количество каналов:

1 - один канал;

1H - один канал с сигналом HART;

2 - два канала;

2H - два канала с сигналом HART

Диапазон входного / выходного сигнала: 020 - от 0 до 20 мА;

420 - от 4 до 20 мА;

005 - от 0 до 5 мА

Основная приведенная погрешность:

005 - основная приведенная погрешность ± 0,05 %;

010 - основная приведенная погрешность ± 0,10 %;

Барьеры обеспечивают:

- гальваническую изоляцию между входными и выходными цепями;

- искробезопасную работу оборудования, ограничивая напряжение и ток, проходящие по цепям, до искробезопасных значений в соответствии с ГОСТ 31610.11;

- питание измерительных датчиков напряжением постоянного тока 24 В;

- преобразование сигнала постоянного и переменного тока на входе в сигнал постоянного и переменного тока на выходе по сигнальным цепям.

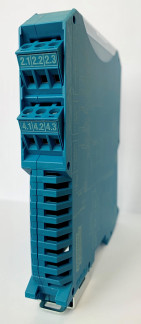

Фотографии общего вида барьеров, места нанесения заводского номера представлены на рисунке 1.

Место нанесения заводского номера

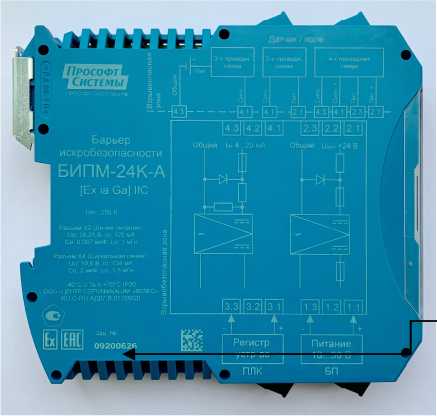

Рисунок 1 - Общий вид барьера БИПМ-24К-А, место нанесения заводского номера

Пломбирование не предусмотрено.

Заводской номер наносится на корпус преобразователя в числовом формате.

Знак поверки на корпус преобразователя не наносится.

Программное обеспечение

Программное обеспечение — отсутствует.

Технические характеристики

Метрологические характеристики приведены в таблице 1.

Таблица 1 - Метрологические характеристики

Характеристика	Значение
Количество каналов 1)	1 2
Диапазоны входного / выходного сигнала силы постоянного и переменного тока, мА 1)	от 0 до 5 / от 0 до 5 от 0 до 20 / от 0 до 20 от 4 до 20 / от 4 до 20
Диапазон рабочих частот, Г ц	от 0 до 10000
Пределы допускаемой основной приведенной (к диапазону преобразования) погрешности преобразования постоянного токового сигнала, % 1)	± 0,05 ± 0,1
Пределы допускаемой основной приведенной (к диапазону преобразования) погрешности преобразования переменного токового сигнала, % в диапазоне частот от 0 до 5000 Гц включ. в диапазоне частот свыше 5000 до 8000 Гц включ. в диапазоне частот свыше 8000 до 10000 Гц включ.	± 0,1 ± 0,2 ± 0,3
Пределы допускаемой дополнительной приведенной погрешности преобразования постоянного токового сигнала, вызванной изменением температуры окружающего воздуха, %/°С для основной приведенной погрешности ± 0,05 % для основной приведенной погрешности ± 0,1 %	± 0,003 ± 0,005
Пределы допускаемой дополнительной приведенной погрешности преобразования переменного токового сигнала, вызванной изменением температуры окружающего воздуха, %/°С	± 0,005
Допускаемое значение нелинейности амплитудной характеристики на базовой частоте в рабочих условиях, %	± 0,1
Допускаемое значение неравномерности амплитудно-частотной характеристики в рабочих условиях, % в диапазоне частот от 0 до 1000 Гц включ в диапазоне частот свыше 1000 до 5000 Гц включ в диапазоне частот свыше 5000 до 10000 Гц включ	± 0,1 ± 0,5 ± 2,0
Примечание: 1) В зависимости от конфигурации барьера

Таблица 2 - Основные технические характеристики

Наименование характеристики	Значение
Диапазон напряжения питания, В	от 18 до 30
Потребляемая мощность, Вт, не более	4
Напряжение пробоя изоляции между входными и выходными цепями, не менее, В	4000
Масса, кг, не более:	0,15
Габаритные размеры, мм, не более - ширина - высота - длина	17,5 114,5 110
Рабочие условия: - температуры окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа	от -40 до +70 до 80 от 84,0 до 106,7
Нормальные условия: - температуры окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа	от +15 до +25 до 80 от 84,0 до 106,7
Маркировка взрывозащиты 1)	[Ex ia Ga] IIA/IIB [Ex ia Ga] IIC [Ex ia Ma] I
Средний срок службы, лет Средняя наработка на отказ, ч	10 100 000
Примечание: 1) В зависимости от конфигурации барьера

Знак утверждения типа

наносится на титульный лист паспорта типографским способом и на корпус барьера.

Комплектность

Таблица 3 - Комплектность средств измерений

Наименование	Обозначение	Примечание
Барьер искробезопасности БИПМ	БИПМ-24К-А-ХХХ-xx-xxx-xx	Конфигурация в соответствии с картой заказа
Паспорт	ПБКМ.432119.001 ПС	Конфигурация в соответствии с картой заказа
Руководство по эксплуатации	ПБКМ.432119.001 РЭ	На сайте изготовителя
