| Номер в госреестре | 87068-22 |
| Наименование СИ | Системы измерения массы и объема нефтепродуктов в резервуаре |
| Обозначение типа СИ | СИМОН-3М |
| Изготовитель | Акционерное общество «Авиатех» (АО «Авиатех»), Нижегородская обл., г. Арзамас |
| Год регистрации | 2022 |
| Срок свидетельства | 14.10.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Системы измерения массы и объема нефтепродуктов в резервуаре СИМОН-3М (далее -система) предназначены для непрерывного измерения уровня, плотности, температуры, уровня подтоварной воды, вычисления объема и массы светлых нефтепродуктов и других жидкостей в резервуарах при хранении, отпуске и приеме, контроля утечек в межстенном пространстве резервуара.
Принцип действия систем комбинированный - датчик гидростатического давления измеряет давление столба контролируемой среды в резервуаре, плотномер измеряет плотность и температуру, контроллер принимает от них измеренные значения, производит вычисление уровня контролируемой среды и передает информацию в операторную, в панельный компьютер, установленный в шкафу управления.
Системы применяются для учетно-расчетных (прием, отпуск, хранение, инвентаризация) и технологических операций в резервуарах автозаправочных станциях, нефтебаз, объектов химической и пищевой промышленности.
В панельном компьютере по измеренным значениям уровня, плотности и температуры и по загруженным градуировочным таблицам производится вычисление объема и массы.
Блок датчиков предназначен для измерения параметров контролируемой среды в резервуаре и передачи измеренных значений в контроллер КИ.
Количество блоков датчиков и контроллеров КИ соответствует числу резервуаров - от 1 до 16. Шкаф управления один на все резервуары.
В состав блока датчиков входят:
- датчик гидростатического давления КОРУНД ДИГ-OOIMRS (регистрационный номер № 47336-16);
- плотномер ПЛОТ-3Б-2 (регистрационный номер № 20270-12);
- датчик подтоварной воды ДВ-2.
Датчик гидростатического давления предназначен для непрерывного измерения гидростатического давления контролируемой среды в резервуаре и передачи измеренного значения по интерфейсу RS-485 в контроллер КИ.
Плотномер предназначен для измерения плотности и температуры контролируемой среды в резервуаре и передачи измеренных значений по интерфейсу RS-485 в контроллер КИ.
Датчик подтоварной воды предназначен для измерения уровня подтоварной воды в резервуаре и передачи измеренных значений по интерфейсу RS-485 в контроллер КИ.
Конструктивно блок датчиков представляет собой компактную разборную конструкцию, которая опускается на дно резервуара.
Панельный компьютер, установленный в шкафу управления, предназначен для приема информации о параметрах контролируемой среды от контроллера КИ, вычисления объема и массы контролируемой среды в резервуаре, передачи измеренных значений по запросу в контроллер (компьютер) системы верхнего уровня.
Общий вид блока датчиков, контроллера КИ и шкафа управления приведен на рисунках 1, 2, 3.
Нанесение знака поверки на средство измерений не предусмотрено.
Рисунок 1 - Общий вид блока датчиков

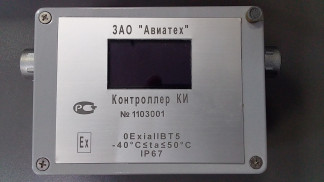

Рисунок 2 - Общий вид контроллера КИ
Рисунок 3 - Общий вид шкафа управления
Место пломбировки контроллера КИ и панельного компьютера приведено на рисунках 4, 5.
ПЛОМБИРОВКИ
Рисунок 4 - Место пломбировки контроллера КИ
панельного компьютера
Рисунок 5 - Место пломбировки панельного компьютера
Программное обеспечение ( далее по тексту -ПО) системы является встроенным.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО: - контроллер КИ - панельный компьютер | sim3v1.01. hex SIM3 |
| Номер версии ПО (идентификатор версии), не ниже: - контроллер КИ - панельный компьютер | v1.01 v1.05 |
| Цифровой идентификатор ПО: - контроллер КИ - панельный компьютер | eec816be799e3df56c5e0b4a269b968a 5daf05c442ccb2aca700848591f94b3d |
Цифровой идентификатор ПО контролируется при программировании, в процессе эксплуатации доступ к идентификатору не предусмотрен. Номер версии ПО можно прочитать сервисной программой.
ПО контроллера КИ и панельного компьютера защищено от преднамеренных и непреднамеренных изменений следующими защитными мерами:
- заводскими пломбами;
- изменение кода (перепрограммирование) осуществляется только при подключении компьютера к специальному разъему на платах контроллера КИ и панельного компьютера невозможно без вскрытия корпуса и нарушения пломбировки;
- в протоколах обмена отсутствуют команды изменения ПО.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерения уровня контролируемой среды в резервуаре, мм: | от 150 до 5000* |
| Пределы допускаемой абсолютной погрешности измерения уровня контролируемой среды в резервуаре, мм | ±1 |
| Диапазон измерения уровня подтоварной воды, мм | от 15 до 45 |
| Пределы допускаемой абсолютной погрешности измерения уровня подтоварной воды, мм | ±2 |
| Диапазон измерения плотности контролируемой среды, кг/м3 | от 630 до 1010 |
Окончание таблицы 2
| Пределы допускаемой абсолютной погрешности измерения плотности контролируемой среды, кг/м3 | ±0,5 |
| Диапазон измерения температур контролируемой среды, °С | от -40 до +50 |
| Пределы допускаемой абсолютной погрешности измерения температуры контролируемой среды, °С | ±0,2 |
| Пределы допускаемой относительной погрешности измерения массы контролируемой среды в резервуаре, %: от 0,7 до 200 т | ±0,65 |
| Пределы допускаемой относительной погрешности измерения объема контролируемой среды в резервуаре, % | ±0,4 |
| Примечание * - верхний диапазон зависит от заказа при изготовлении и указывается в паспорте Системы | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: | |
| Диапазон температур окружающего воздуха для контроллера КИ, °С | от -40 до +50 |
| Диапазон температур окружающего воздуха для шкафа управления, °С | от 0 до +35 |
| Атмосферное давление, кПа | от 84 до 106,7 |
| Напряжение питания переменного тока, В | от 187 до 242 |
| Маркировка взрывозащиты: -шкаф управления ШУ - контроллер КИ | [Ех ia Ga] IIB 0ExiaIIB T5 Ga |
| Масса блока датчиков, кг, не более: | 8 |
| Габаритные размеры, мм, не более - блока датчиков, Диам.хВ - шкафа управления ВхШхГ | 145х330 1000х650х300 |
| Средний срок службы, лет | 12 |
наносится на шильдик контроллера методом гравировки и на титульные листы эксплуатационной документации - типографским способом.
Таблица 4- Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Система измерения массы и объема нефтепродуктов в резервуаре СИМОН-3М в составе: - контроллера КИ - блока датчиков - шкафа управления - датчика избыточного давления газа* - датчика гидростатического давления жидкости с датчиком температуры* | - | от 1 до 16 шт. от 1 до 16 шт. 1 шт. от 1 до 16 шт. от 1 до 16 шт. |
| Система измерения массы и объема нефтепродуктов в резервуаре СИМОН-3М. Руководство по эксплуатации | АУТП.407629.001 РЭ | 1 шт. |
| Система измерения массы и объема нефтепродуктов в резервуаре СИМОН-3М. Паспорт | АУТП.407629.001 ПС | 1 шт. |
| Примечания: * Согласно заказа |
приведены в документе «ГСИ. Масса нефтепродуктов. Методика измерений с применением системы измерений массы и объема нефтепродуктов в резервуаре СИМОН-3М (свидетельство об аттестации методики (метода) измерений № 01.00257-2013/4007-22 от 26.04.2022, регистрационный номер ФР.1.29.2022.43481).
Приказ Росстандарта от 30 декабря 2019 г. № 3459 «Об утверждении Государственной поверочной схемы для средств уровня жидкости и сыпучих материалов»;
Приказ Росстандарта от 1 ноября 2019 г. № 2603 «Об утверждении Государственной поверочная схема для средств измерения плотности»;
ГОСТ 8.558-2009 ГСИ Государственная поверочная схема для средств измерений температуры;
ГОСТ Р 8.596-2002 ГСИ Метрологическое обеспечение измерительных систем. Основные положения;
АУТП.407629.001 ТУ Система измерения массы и объема нефтепродуктов в резервуаре СИМОН-3М. Технические условия.
