Устройства весоизмерительные автоматические Prisma, 87071-22

Назначение

Устройства весоизмерительные автоматические Prisma (далее - АВУ) предназначены для измерения массы, распределения упаковок, в зависимости от значения разности между их массой и номинальным установленным значением.

Описание

Принцип действия АВУ основан на преобразовании возникающей под действием силы тяжести объекта измерений деформации упругого элемента тензорезисторного весоизмерительного датчика (далее - датчик) в электрический сигнал, пропорциональный массе объекта измерений, либо на компенсации силы тяжести взвешиваемого груза с помощью электромагнитной системы автоматического уравновешивания. Далее электрический сигнал преобразуется в цифровой вид с помощью аналого-цифрового преобразователя (далее - АЦП). Преобразованный сигнал обрабатывается компьютерным терминалом (далее - терминал) и значение массы груза индицируется на цифровом дисплее терминала.

АВУ выполнены на единой конструктивной основе и состоят из грузоприемного устройства (далее - ГПУ), выполненного в виде ленточного транспортера или роликового конвейера с двумя дополнительными ленточными транспортерами для подачи товара (или в виде интеграционного комплекта без транспортеров) и терминала, закрепленного на стойке или на корпусе систем и устройством отбраковки.

Информация о массе взвешиваемого груза передается на внешние устройства (персональный компьютер - ПК, принтеры, вторичные дисплеи, сканеры считывания штрих-кода, программируемые логические контроллеры) через интерфейсы RS 232, Ethernet, USB.

В состав АВУ входят:

- блок обработки информации, модификация PR700 (производство «PRISMA INDUSTRIALE S.r.l.», Италия);

- датчики весоизмерительные тензорезисторные SP4 (производство "Hottinger Baldwin Messtechnik GmbH" (HBM), Германия); датчики весоизмерительные тензорезисторные Single Point: семейство 1042 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений РФ: 58370-14, производство "Vishay Celtron (Tianjin) Technologies Co., LTD", Китай).

АВУ встраиваются в поточные транспортерные линии или в упаковочные аппараты.

АВУ имеют следующие устройства и функции в соответствии с ГОСТ Р 54796-2011:

- полуавтоматическое устройство установки нуля (п. 3.2.10.10);

- автоматическое устройство установки нуля (п. 3.2.10.11);

- устройство первоначальной установки нуля (п. 3.2.10.12);

- устройство слежения за нулем (п. 3.2.10.13);

- полуавтоматическое устройство взвешивания (выборки) тары (п. 3.2.10.16);

- устройство предварительного задания (выборки) массы тары (п. 3.2.10.17);

- запоминающие устройства для хранения параметров юстировки и настройки;

- интерфейсы для подключения оборудования (клавиатура, ПК) для настройки, регулировки АВУ.

Условное обозначение модификаций АВУ при заказе: ABCDE-F, где D - интерфейс монитора («T, W» - чувствительный экран, «D» - монитор с клавиатурой, «F» - максимальная нагрузка в г), ABCDE-F - обозначение модификации согласно таблице 2.

На корпусе ГПУ прикрепляется табличка, разрушающаяся при удалении, содержащая следующую информацию:

- наименование или товарный знак предприятия-изготовителя;

- условное обозначение устройств;

- заводской номер;

- обозначение класса точности по ГОСТ Р 54796-2011;

- значение максимальной нагрузки (Max);

- значение минимальной нагрузки (Min);

- значение поверочного деления (e) и действительной цены деления (d);

- знак утверждения типа средства измерений;

- диапазон рабочих температур;

- год изготовления.

АВУ изготавливаются в следующих модификациях: 01T3-660, 01D3-600, 01W3-600, 08T3-3200, 08D3-3200, 08Т3-2100, 08D3-2100, 08T3-1200, 08D3-1200, 08T3-1600 compact, 08D3-1600 compact, 09T3-10000, 09D3-10000, 09N3-6000, 09D3-6000, 11Т3-60000, 11D3-60000, 14T3-16000, 14D3-16000, 16T3-32000, 16D3-32000, 35T3-1500, 35D3-1500, 35T3-1500 pharma, 35D3-1500 pharma, 1CW11-600 pharma, 2CW51-1500, 5CW51-60000, 6CW51-60000, отличающихся наибольшими и наименьшими пределами взвешивания и габаритными размерами ГПУ. Часть модификаций могут быть выполнены в нескольких исполнениях, отличающихся действительной ценой деления, поверочным делением и числом поверочных делений (n), а также пределами допускаемой погрешности.

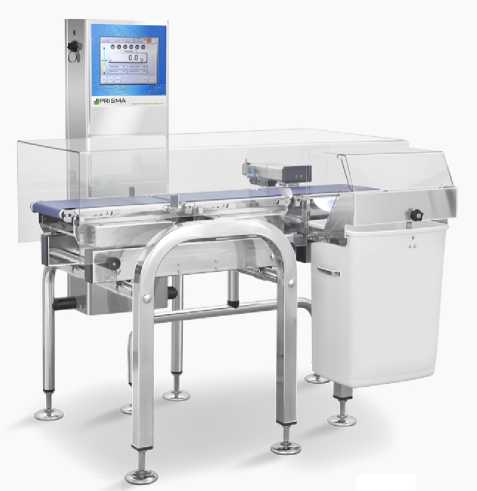

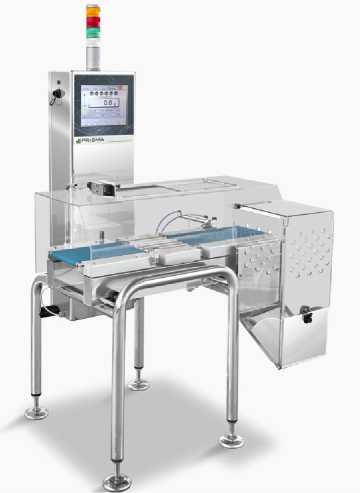

Общий вид АВУ показан на рисунке 1.

01T3 (01D3, 01W3)

08T3 (08D3)

Рисунок 1 - Общий вид АВУ

11D3 (11Т3)

35T3 (35D3)

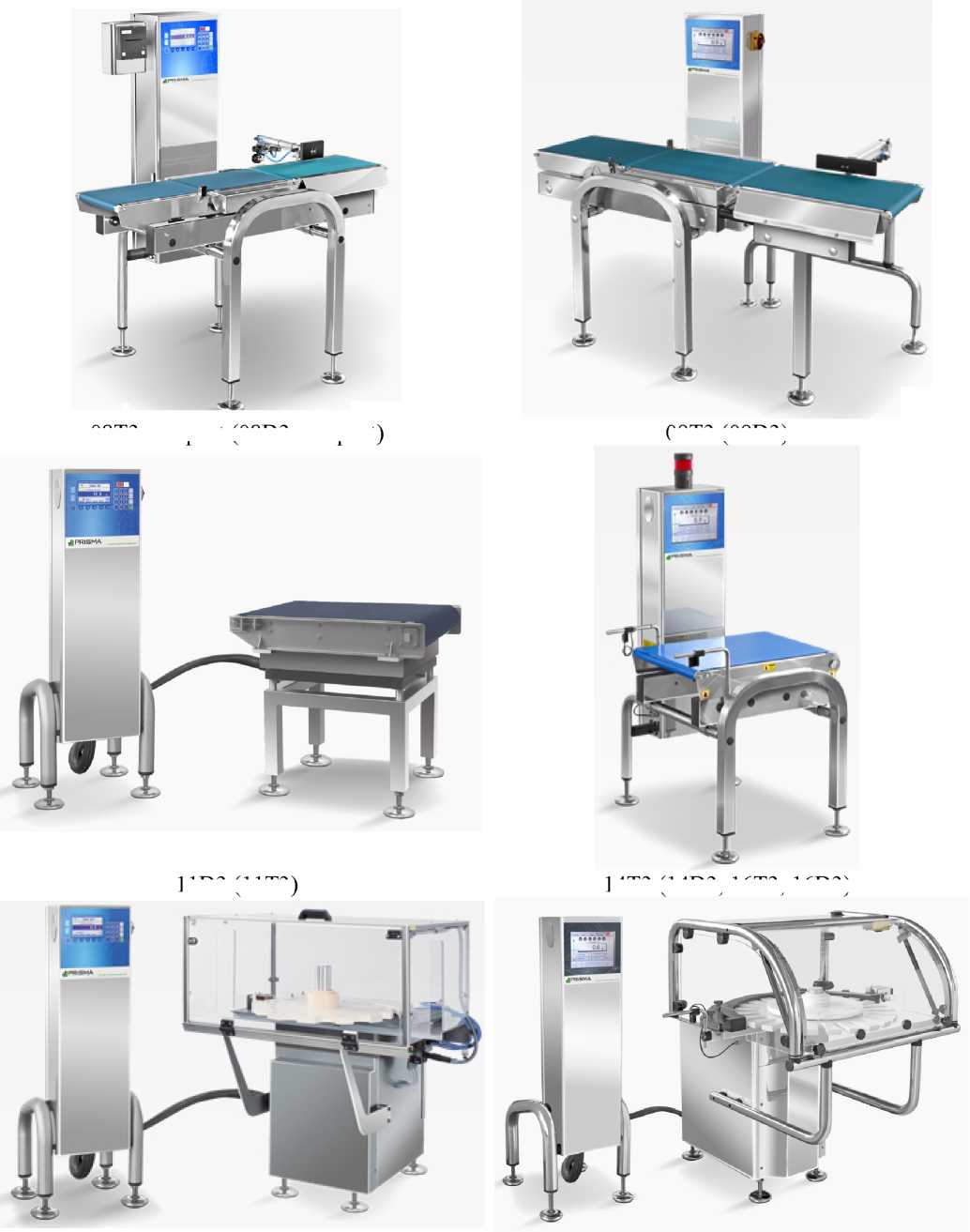

08T3 compact (08D3 compact)

09T3 (09D3)

14Т3 (14D3, 16Т3, 16D3)

35T3 pharma (35D3 pharma)

Рисунок 1 - Общий вид АВУ

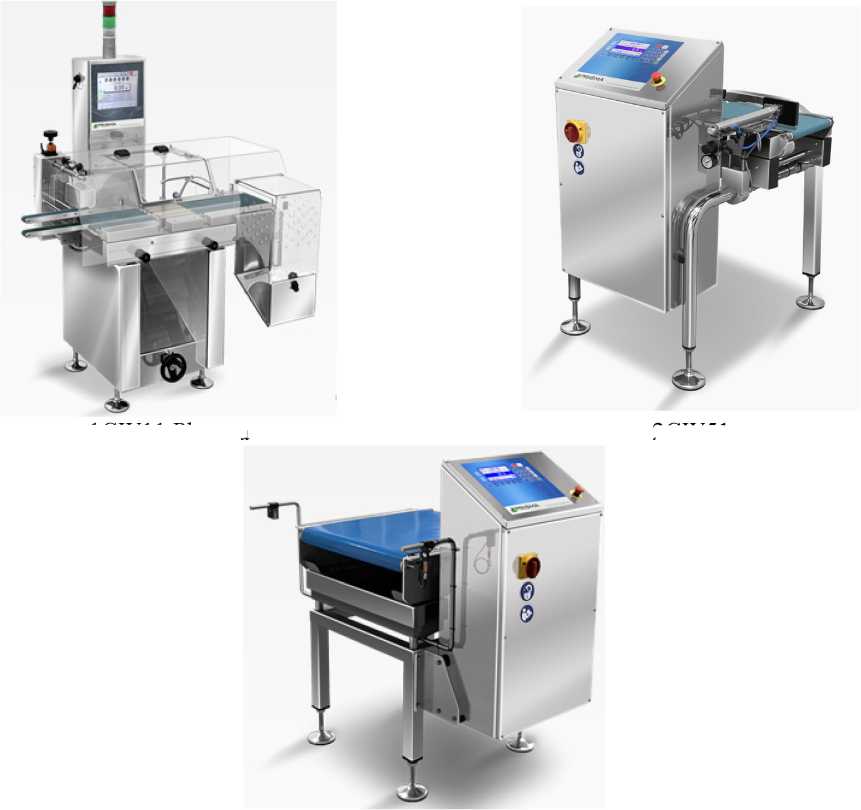

1CW11 Pharma

2CW51

5CW51 (6CW51)

Рисунок 1 - Общий вид АВУ

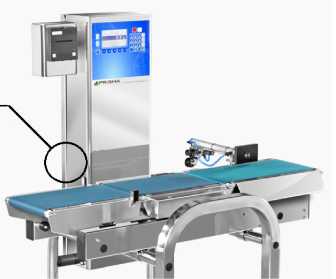

Схема пломбирования от несанкционированного доступа, места нанесения знака поверки, знака утверждения типа, заводского номера представлены на рисунке 2. Заводской номер в числовом формате наносится на металлическую маркировочную табличку методом гравировки, маркировочная табличка крепится на корпусе АВУ заклепками.

Маркировочная табличка и пломба

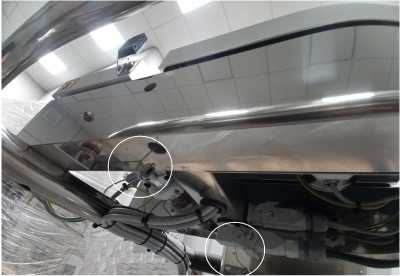

Места пломбирования датчиков

Рисунок 2 - Места пломбирования, нанесения знака поверки

Место пломбирования и маркирования шкафа АВУ

«PRISMA INDUSTRIALE S.r.l.», Италия

Модель: 08T3-1600 compact Сер. номер: 0888401 f £

Max: 1600 г                Класс точности: XIII Vi

Min: 10 г                  Напряжение питания: 220/230 В

e = d = 0,5 г                Частота питания: 50/60 Гц

+5 ^ +40 °С               Потр. мощность: 0,5 кВт

Год выпуска 2021

Рисунок 2 - Маркировочная табличка

Программное обеспечение

Терминалы АВУ имеют встроенное программное обеспечение (далее - ПО) и отличаются наличием клавиш ввода буквенно-цифровой информации и объемом памяти для хранения программы и результатов взвешивания.

ПО является встроенным и полностью метрологически значимым.

ПО хранится в защищенной от демонтажа перепрограммируемой микросхеме памяти EPROM, расположенной на плате АЦП, и загружается на заводе-изготовителе с использованием специального оборудования. ПО не может быть модифицировано, загружено или выгружено через какой-либо интерфейс после записи. Доступ к изменению метрологически значимых параметров осуществляется только в сервисном режиме работы терминалов, вход в который защищен административным паролем и невозможен без применения специализированного оборудования производителя.

Идентификационным признаком ПО служит номер версии, который отображается на дисплее терминала при включении АВУ в сеть или может быть вызван через меню ПО терминала.

Идентификационные данные ПО приведены в таблице 1.

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1

Технические характеристики

Основные метрологические и технические характеристики АВУ приведены в таблицах 2 - 6: класс точности по ГОСТ Р 54796-2011, значения максимальной (Мах) и минимальной (Min) нагрузок, значения поверочного деления (е), действительной цены деления (d).

Таблица 2

Продолжение таблицы 2

Пределы допускаемой средней (систематической, MPME) погрешности при автоматическом режиме работы и пределы допускаемой погрешности (MPE) при неавтоматическом (статическом) режиме работы АВУ приведены в таблице 3.

Таблица 3

Пределы допускаемой погрешности АВУ после выборки массы тары соответствуют пределам допускаемой погрешности для массы нетто.

Пределы допускаемого стандартного отклонения при автоматическом режиме работы АВУ, выраженные процентах от массы нагрузки (m) или в граммах, для класса точности ХШ указаны в таблице 4.

Таблица 4

Продолжение таблицы 4

Значения скорости взвешивания, габаритных размеров и массы модификаций АВУ указаны в таблице 5.

Таблица 5

Таблица 6 - Основные технические характеристики

Знак утверждения типа

наносится фотохимическим способом на маркировочную табличку, закреплённую на корпусе, и типографским способом на титульные листы эксплуатационной документации.

Комплектность

Таблица 7 - Комплектность средства измерений

Сведения о методах измерений

приведены в разделе 1.5 «Система определения веса» документа «Устройство весоизмерительное автоматическое Prisma. Руководство по эксплуатации».

Нормативные документы

Приказ Росстандарта от 4 июля 2022 г. № 1622 «Об утверждении Государственной поверочной схемы для средств измерений массы»;

ГОСТ Р 54796-2011 «Устройства весоизмерительные автоматические. Часть 1. Метрологические и технические требования. Методы испытаний»;

Техническая документация фирмы-изготовителя.
