| Номер в госреестре | 87075-22 |
| Наименование СИ | Счетчики газа ротационные |
| Обозначение типа СИ | РВГ |
| Изготовитель | Общество с ограниченной ответственностью «ТАУГАЗ» (ООО «ТАУГАЗ»), Нижегородская обл., г. Арзамас |
| Год регистрации | 2022 |
| Срок свидетельства | 14.10.2027 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Счетчики газа ротационные РВГ (далее - счетчик) предназначены для измерения объема при рабочих условиях очищенных и осушенных одно- и многокомпонентных неагрессивных газов, таких как природный, пропан, воздух, азот, инертных и других газов.
Принцип действия счетчиков основан на вытеснении строго определенного объема газа вращающимися роторами. Объем вытесненного газа определяется объемом измерительной камеры счетчика, образованной внутренней поверхностью корпуса и поверхностями двух синхронно вращающихся роторов. Вращательное движение роторов через редуктор и магнитную муфту передается на восьмиразрядный счетный механизм, который регистрирует число оборотов роторов, а, следовательно, и объем газа, прошедший через счетчик. Таким образом, один поворот системы роторов соответствует передаче определенного объема газа со входа счетчика на его выход.
Счетчики состоят из корпуса, двух роторов, редуктора и счетного механизма.
В зависимости от измеряемого диапазона расхода газа счетчики выпускаются типоразмеров G16; G25; G40; G65; G100; G160; G250; G400.
В зависимости от конструктивных различий корпуса, роторов, счетного механизма и других элементов счетчики выпускаются в конструктивных исполнениях А, Б. Счетные механизмы счетчиков в разных конструктивных исполнениях могут быть выполнены с одним или двумя рядами цифровых роликов.
В зависимости от метрологических характеристик счетчики выпускаются в исполнениях О (основное), У, 2У.
Счетчики могут комплектоваться низкочастотным, высокочастотным, среднечастотным импульсным выходом для дистанционной передачи данных.
Структура условного обозначения счётчиков:
РВГ [1], где:
[1] - типоразмер: G16; G25; G40; G65; G100; G160; G250; G400.
В условное обозначение счетчика при заказе должны дополнительно входить диаметр условного прохода, диапазон расходов счетчика, обозначение конструктивного исполнения (А или Б), исполнение в зависимости от метрологических характеристик счетчика (О, У, 2У).
Пример условного обозначения счетчика при заказе конструктивного исполнения А типоразмера G160, диапазоном измерения 1:200, с условным проходом DN 80, исполнения У: Счетчик газа ротационный РВГ G160 DN 80 (1:200) А/У УРГП.407273.001.ТУ.
Общий вид основных исполнений счетчика представлен на рисунке 1. Пломбировку от
несанкционированного доступа осуществляют с помощью проволоки и свинцовой (пластмассовой) пломбы с нанесением знака поверки давлением на пломбы, пломбировка изготовителя производится с помощью разрушаемых стикеров. Заводской номер в виде цифрового кода наносится на циферблат отсчетного механизма одним из следующих методов:
методом термопечати, гравировки или нанесением краски. Места нанесения заводского номера и знака утверждения типа представлены на рисунке 2. Схема пломбировки от
несанкционированного доступа и место нанесения знака поверки представлены на рисунке 3.
Конструктивное
Конструктивное
Конструктивное
исполнение А
исполнение Б
исполнение Б
Рисунок 2 - Место нанесения заводского номера, знака утверждения типа

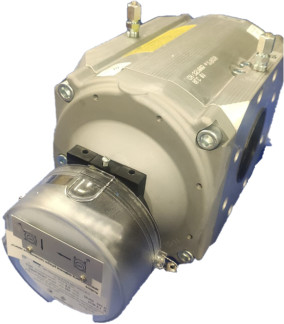

Рисунок 1 - Общий вид основных исполнений счетчиков
Место нанесения знака утверждения типа
Место нанесения заводского номера
Зав No 1422070005
РВГ Исполнение А
Рисунок 3 - Схема пломбировки от несанкционированного доступа и место нанесения знака поверки
Таблица 1 - Метрологические характеристики счетчиков в конструктивном исполнении А
| Типоразмер | Номинальный диаметр | Qmax, м3/ч | Диапазон рабочих расходов Qmin/Qmax | Перепад давления при Qmax, Па | |||||||||
| 1:250 | 1:200 | 1:160 | 1:130 | 1:100 | 1:80 | 1:65 | 1:50 | 1:30 | 1:20 | ||||
| Qmin, м3/ч | |||||||||||||
| G16 | DN 50 | 25 | _ | _ | _ | _ | _ | _ | _ | 0,5 | 0,8 | | 1,3 | 55 |
| G25 | DN 50 | 40 | _ | _ | _ | _ | _ | 0,5 | 0,6 | 0,8 | 1,3 | 2,0 | 80 |
| G40 | DN 50 | 65 | _ | _ | _ | 0,5 | 0,6 | 0,8 | 1,0 | 1,3 | 2,0 | 3,0 | 230 |
| G65 | DN 50 | 100 | 0,4 | 0,5 | 0,6 | 0,8 | 1,0 | 1,3 | 1,6 | 2,0 | 3,0 | 5,0 | 540 |
| G100 | DN 80 | 160 | 0,6 | 0,8 | 1,0 | 1,3 | 1,6 | 2,0 | 2,5 | 3,0 | 5,0 | 8,0 | 425 |
| G160 | DN 80 | 250 | 1,0 | 1,3 | 1,6 | 2,0 | 2,5 | 3,0 | 4,0 | 5,0 | 8,0 | 13,0 | 575 |
| G250 | DN 100 | 400 | 1,6 | 2,0 | 2,5 | 3,0 | 4,0 | 5,0 | 6,0 | 8,0 | 13,0 | 20,0 | 810 |
| G400 | DN 100 | 650 | 2,5 | 3,0 | 4,0 | 5,0 | 6,5 | 8,0 | 10,0 | 13,0 | 20,0 | 32,0 | 1700 |
| G400 | DN 150 | 650 | 2,5 | 3,0 | 4,0 | 5,0 | 6,5 | 8,0 | 10,0 | 13,0 | 20,0 | 32,0 | 1700 |
Примечания:
1 Исполнение счетчика 2У возможно только для рабочих расходов, расположенных справа от утолщенной линии.
2 Приняты следующие обозначения: Qmin - минимальный объемный расход; Qmax - максимальный объемный расход.
Таблица 2 - Метрологические характеристики счетчиков в конструктивном исполнении Б
| Типоразмер | Номинальный диаметр | Qmax м3/ч | Диапазон измерения расхода Qmin/Qmax | Перепад давления при Qmax, Па | |||||||
| 1:200 | 1:160 | 1:100 | 1:80 | 1:65 | 1:50 | 1:30 | 1:20 | ||||
| Qmin, м3/ч | |||||||||||
| G16 | DN 50 | 25 | 0,8 | 1,3 | 55 | ||||||
| G25 | DN 50 | 40 | 0,6 | 0,8 | 1,3 | 2,0 | 80 | ||||
| G40 | DN 50 | 65 | 0,8 | 1,0 | 1,3 | 2,0 | 3,0 | 230 | |||
| G65 | DN 50 | 100 | 0,5 | 0,6 | 1,0 | 1,3 | 1,6 | 2,0 | 3,0 | 5,0 | 490 |
| G100 | DN 80 | 160 | 0,8 | 1,0 | 1,6 | 2,0 | 2,5 | 3,0 | 5,0 | 8,0 | 425 |
Примечание - Исполнение счетчика 2У возможно только для рабочих расходов, расположенных справа от утолщенной линии.
Таблица 3 - Пределы допускаемой относительной погрешности при измерении объема
| Исполнение | Диапазон объемного расхода | Пределы допускаемой относительной погрешности при измерении объема, % |
| О | от Qmin до 0,1- Qmax от 0,1-Qmax до Qmax включ. | ±2,0 ±1,0 |
| У | от Qmin до 0,05-Qmax от 0,05-Qmax до Qmax включ. | ±2,0 ±1,0 |
| 2У | от Qmin до Qmax включ. | ±0,9 |
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение | |||||||
| Типоразмер | G16 | G25 | G40 | G65 | G100 | G160 | G250 | G400 |
| Порог чувствительности конструктивного исполнения А, м3/ч | 0,03 | 0,03 | 0,03 | 0,03 | 0,05 | 0,1 | 0,2 | 0,4 |
| Порог чувствительности конструктивного исполнения Б, м3/ч | 0,1 | 0,1 | 0,1 | 0,1 | 0,16 | _ | _ | _ |
| Емкость счетного механизма, м3 | 106 | 106 | 106 | 106 | 107 | 107 | 107 | 107 |
| Объем измерительной камеры конструктивного исполнения А, дм3 | 0,87 | 0,87 | 0,87 | 0,87 | 1,61 | 2,99 | 3,7 | 4,5 |
| Объем измерительной камеры конструктивного исполнения Б, дм3 | 0,56 | 0,56 | 0,56 | 0,56 | 1,07 | _ | _ | _ |
| Цена деления ролика младшего 3 разряда, м3 | 0,002 | 0,02 | ||||||
| Рабочее давление измеряемой среды, МПа, не более | 1,6 | |||||||
| Диапазон температуры измеряемой среды, °С | от -30 до +60 | |||||||
| Диапазон температуры окружающей среды, °С | от -40 до +70 | |||||||
| Относительная влажность воздуха, % | до 100 | |||||||
| Габаритные размеры, мм, не более: - высота - ширина - длина | 230 175 335 | 230 175 335 | 230 175 335 | 230 175 335 | 230 175 435 | 300 245 410 | 300 245 460 | 320 245 520 |
| Масса, кг, не более | 12 | 12 | 12 | 12 | 17 | 32 | 36 | 42 |
| Средний срок службы, лет | 12 | |||||||
| Средняя наработка на отказ, ч | 100000 | |||||||
наносится на циферблат механического отсчетного устройства методом термопечати и на титульный лист паспорта типографским способом.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Счетчик газа ротационный РВГ | РВГ | 1 |
| Руководство по эксплуатации* | УРГП.407273.001 РЭ | 1 |
| Паспорт* | УРГП.407273.001 ПС | 1 |
| Сетка коническая защитная** | _ | 1 |
| Емкость с маслом | _ | 2 |
| Шторка*** | _ | 1 |
| Шильдик «Рг» * ** | _ | 1 |
| Шильдик «Направление потока газа»*** | _ | 1 |
| * В бумажной и/или электронной форме. * * Поставляется для обеспечения сохранности счетчика при его запуске на новом объекте эксплуатации. * ** Шторка, шильдики «Рг» и «Направление потока газа» входят в комплект поставки счетчиков со счетным механизмом с двумя барабанами, если при заказе не оговорено направление потока газа. | ||
приведены в пункте 3.3 руководства по эксплуатации.
Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические требования;
ГОСТ Р 8.993-2020 Государственная система обеспечения единства измерений. Общие требования к средствам измерений расхода и объема газа;
Приказ Росстандарта от 11 мая 2022 г. № 1133 «Об утверждении Государственной поверочной схемы для средств измерений объемного и массового расходов газа»;
УРГП.407273.001 ТУ «Счетчики газа ротационные РВГ. Технические условия».
