Модули преобразователя измерительного скорости МПИС-02, 87076-22

Назначение

Модули преобразователя измерительного скорости МПИС-02 (далее - модули) предназначены для измерений скорости и линейного ускорения движения электропоезда.

Описание

Конструктивно модули выполнены в виде моноблоков в горизонтальном (САЕШ.402223.015) или вертикальном (САЕШ.402223.015-01) исполнениях. На передней панели изделия расположены два двухцветных единичных индикатора «СОСТОЯНИЕ 1» и «СОСТОЯНИЕ 2». На задней стенке корпуса расположена вилка DIN41612-C-32-M Harting, предназначенная для подключения напряжения питания, устройств системы автоведения, двух датчиков вращения шестерни (ДВШ), двух линий CAN, двух каналов системы АРС, внешних эмулирующих сигналов ДВШ.

Модули подключаются к двум ДВШ, содержащими по две катушки индуктивности А и Б. ДВШ устанавливаются на кожухе редуктора колесной пары головного вагона электропоезда. Ориентация ДВШ осуществляется таким образом, чтобы ось катушек индуктивности А и Б датчика была перпендикулярна линии зуба шестерни редуктора колесной пары. Принцип действия основан на измерении частоты сигнала с ДВШ, пропорциональной скорости движения электропоезда.

Модули выполняют следующие функции:

- определение направления движения электропоезда;

- определение расстояния от фактического положения электропоезда до конца заданного интервала пути;

- формирование синусоидального сигнала, частота которого пропорциональна скорости движения электропоезда, для системы автоматическая регулировка скорости (АРС);

- формирование прямоугольных импульсов, частота которых равна частоте вращения шестерни редуктора колесной пары, для системы автоведения;

- передачу измеренных параметров движения электропоезда в виде цифрового кода по шинам CAN1 и CAN2 в систему управления поездом и в блок мониторов.

Модули состоят из двух полностью независимых измерительных каналов.

Пломбирование модулей осуществляется с помощью наклейки на линии разъёма корпуса. Заводской номер наносится методом лазерной гравировки на боковую часть корпуса, и типографским способом в паспорт. Формат заводского номера цифровой. Нанесение знака поверки на средство измерений не предусмотрено.

Общий вид модулей и расположение мест для нанесения пломбы производителя и знака утверждения типа показаны на рисунках 1 - 2.

а)

б)

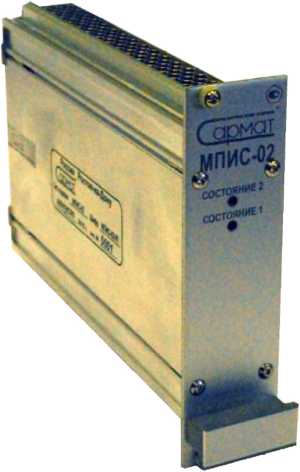

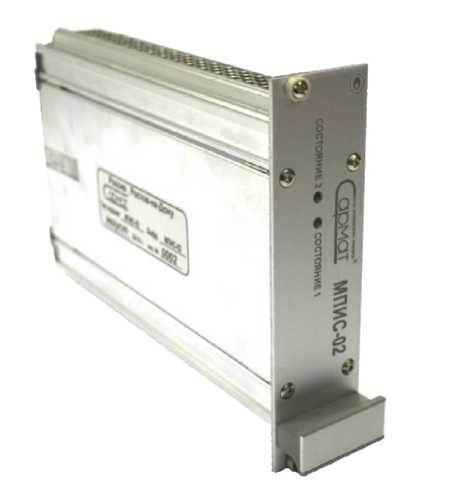

Рисунок 1 - Общий вид модулей преобразователя измерительного скорости МПИС-02 а) - исполнение САЕШ.402223.015, б) исполнение САЕШ.402223.015-01

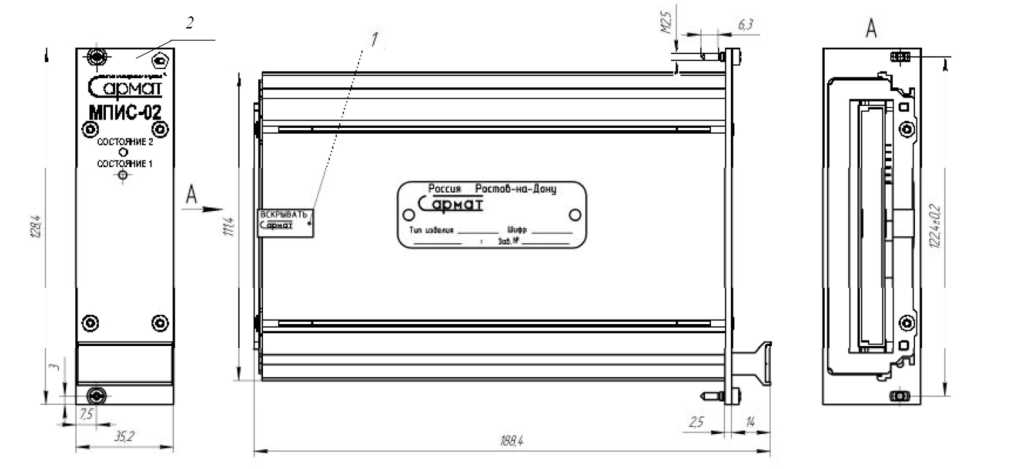

Рисунок 2 - Места пломбирования и нанесения знака утверждения типа модулей преобразователя измерительного скорости МПИС-02. 1 - Место пломбирования; 2 - Место

нанесения знака утверждения типа

Программное обеспечение

В модулях используется встроенное и автономное программное обеспечение (далее -ПО). Встроенное ПО предназначено для управления процессом измерений. Автономное ПО предназначено для настройки и отображения полученной информации.

Уровень защиты ПО «Низкий» в соответствии с Р 50.2.077- 2014.

Влияние ПО на метрологические характеристики учтено при нормировании метрологических характеристик.

Таблица 1 - Идентификационные данные программного обеспечения

Технические характеристики

Метрологические и технические характеристики модулей приведены в таблицах 2 и 3.

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Знак утверждения типа

методом лазерной гравировки на лицевую часть корпуса в правый верхний угол (рис. 2) и на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Таблица 4 - Комплектность модулей

Нормативные документы

Технические условия САЕШ.402223.015 ТУ «Модуль преобразователя

измерительного скорости МПИС-02. Технические условия».
