| Номер в госреестре | 87081-22 |
| Наименование СИ | Преобразователи расхода индукционные микропроцессорные |
| Обозначение типа СИ | ПРИМ |
| Изготовитель | Особое конструкторское бюро "Маяк" федерального государственного автономного образовательного учреждения высшего образования "Пермский государственный национальный исследовательский университет" (ОКБ "Маяк" ПГНИУ), г. Пермь |
| Год регистрации | 2022 |
| Срок свидетельства | 17.10.2027 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи расхода индукционные микропроцессорные ПРИМ (далее -преобразователи) предназначены для измерений объема жидкости в потоке.
Принцип действия преобразователей основан на явлении электромагнитной индукции. В потоке электропроводной жидкости с помощью катушек индуктивности создается магнитное поле, перпендикулярное направлению потока. В жидкости, как в движущемся проводнике, наводится электродвижущая сила (ЭДС), величина которой пропорциональна средней по сечению скорости движения жидкости (т.е. текущему объемному расходу жидкости) и току в катушках. ЭДС снимается двумя электродами, установленными в трубе преобразователя перпендикулярно направлениям магнитного поля и потока жидкости и контактирующими с жидкостью.
Для исключения влияния статического электрического поля, возникающего между металлическими электродами в жидкости (электрохимический потенциал) и других случайных воздействий, магнитное поле, формируемое катушками, периодически изменяется по определенному алгоритму.
Преобразователь состоит из двух основных частей: проточной части и электронного блока, соединенных полым кронштейном.
Проточная часть имеет трубу круглого сечения, футерованную фторопластом. В трубу диаметрально противоположно герметично вмонтированы два электрода из нержавеющей стали. Снаружи трубы расположены соосно две катушки индуктивности, оси катушек перпендикулярны направлению между электродами. Труба заключена в стальной корпус, являющийся одновременно магнитопроводом индуктора. Провода от катушек индуктора и от измерительных электродов проходят через полый кронштейн к электронному блоку.
Электронный блок, работающий под управлением микропроцессора, осуществляет формирование импульсов тока в катушках индуктивности, снятие величины ЭДС с электродов, выделение полезного сигнала и преобразование его в последовательность выходных импульсов.
Корпус преобразователя выполнен из листовой стали, окрашиваемый в серый цвет по умолчанию или в любой другой цвет по требованию заказчика.
Преобразователи выпускаются в двух исполнениях, отличающихся пределами допускаемой относительной погрешности при измерении объема жидкости в потоке, номинальными диаметрами, потребляемой мощностью и напряжением питания постоянного тока и обозначаются буквенными индексами «О» (обычное исполнение) и «П» (прецизионное исполнение).

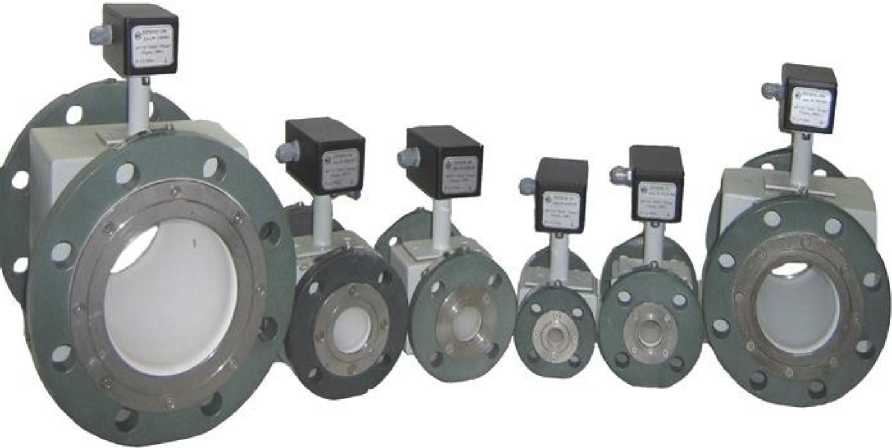

Общий вид преобразователей представлен на рисунке 1.
Рисунок 1 - Общий вид преобразователей
Пломбировка преобразователей осуществляется нанесением самоклеящейся пломбы со знаком поверки винт крепления, расположенный на электронном блоке внутри преобразователя.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки приведены на рисунке 2.
Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки
Место нанесения знака поверки
Заводской номер в числовом формате наносится на маркировочную табличку электронного блока преобразователя методом лазерной печати.
Обозначения мест нанесения знака утверждения типа и заводского номера представлены на рисунке 3.
Место нанесения знака утверждения типа
Место нанесения заводского номера
Рисунок 3 - Обозначения мест нанесения знака утверждения типа и заводского номера
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | |
| Исполнение | О | П |
| Диапазон объемного расхода жидкости, м3/ч1) | от 0,03 до 400 | |
| Пределы допускаемой относительной погрешности при измерении объема жидкости в потоке, %, в диапазоне значений расхода1): — от Qнаим до Qперех включительно — от Qперех до Qнаиб — от Qнаим до Qнаиб | ±2,0 ±1,0 _ | _ _ ±0,25 |
| 1) Конкретное значение указано в паспорте | ||
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение | |
| 1 | 2 | |
| Исполнение | О | П |
| Номинальный диаметр поверяемых средств измерений | от DN 10 до DN 150 | DN 10, DN 25, DN 80 |
| Измеряемая среда | жидкость (вода) | |
| Температура измеряемой среды, °С | от +1 до +150 | |
| Избыточное давление измеряемой среды, МПа | от 0 до 2,5 | |
| - удельная электрическая проводимость, См/м | от 540-4 до 10 | |
| - механические примеси, г/л, не более | 0,5 | |
| Напряжение питания постоянного тока, В | 24±3 | 24±1 |
| Потребляемая мощность, Вт, не более | 1 | 2 |
| Габаритные размеры, мм, не более - высота - ширина - длина | 402 300 324 | |
| Масса, кг, не более | 50 | |
| 1 | 2 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность окружающей среды, % - атмосферное давление, кПа | от -10 до +50 от 30 до 80 от 84 до 107 |
| Средний срок службы, лет Средняя наработка на отказ, ч | 15 80000 |
наносится на маркировочную табличку электронного блока преобразователя методом лазерной печати и в верхней части по центру титульных листов паспорта и руководства по эксплуатации типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Преобразователи расхода индукционные микропроцессорные | ПРИМ | 1 шт. |
| Паспорт | КЛУБ.407112.002ПС | 1 экз. |
| Руководство по эксплуатации | КЛУБ.407112.002 РЭ | 1 экз. |
приведены в разделе 4 «Принцип действия и конструкция преобразователя» и 7 «Подготовка к работе» Руководства по эксплуатации КЛУБ.407112.002 РЭ.
Приказ Росстандарта от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;
КЛУБ.407112.002 ТУ «Преобразователи расхода индукционные микропроцессорные ПРИМ. Технические условия».
