| Номер в госреестре | 87085-22 |
| Наименование СИ | Газоанализаторы портативные |
| Обозначение типа СИ | SP-SGT |
| Изготовитель | "Senko Co., Ltd.", Республика Корея |
| Год регистрации | 2022 |
| Срок свидетельства | 17.10.2027 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Газоанализаторы портативные SP-SGT (далее - газоанализаторы) предназначены для измерения концентраций, объемной доли кислорода, массовой концентрации сероводорода и оксида углерода, диоксида серы, водорода, аммиака, диоксида азота и хлора в воздухе рабочей зоны и подачи предупредительной сигнализации о достижении установленных пороговых значений.
Газоанализаторы представляют собой автоматические индивидуальные приборы непрерывного действия. Способ отбора пробы - диффузионный.
В основе принципа действия газоанализатора лежит электрохимический метод определения кислорода, и токсичных газов с последующим преобразованием измеренной концентрации газа в цифровой сигнал, для микропроцессора. Для измерения содержания кислорода и токсичных газов газоанализаторы должны содержать электрохимические сенсоры, принцип измерения которых основан на измерении тока, вырабатываемого при взаимодействии электродов сенсора с целевым газом.
Газоанализаторы выпускаются в следующих модификациях: SP-SGT-O2, SP-SGT-CO, SP-SGT-SO2, SP-SGT-H2, SP-SGT-H2S, SP-SGT-NH3, SP-SGT-NO2, SP-SGT-Cl2 и являются одноканальными приборами непрерывного действия.
Модификации газоанализаторов различаются метрологическими характеристиками.
Газоанализаторы состоят из герметичного пластикового контейнера, в котором установлены датчики, блок электроники с микропроцессором, монитор, и элемент питания. Газоанализаторы обеспечивают измерение воздушной среды и оповещают о превышении допустимых концентраций газов.
Газоанализаторы выполнены во взрывобезопасном исполнении с маркировкой взрывозащиты и может эксплуатироваться во взрывоопасных зонах. Газоанализаторы могут работать в широком интервале температур.
На задней крышке корпуса газоанализатора имеется этикетка, которая содержит следующую информацию:
- наименование или условное обозначение газоанализатора;
- название предприятия-изготовителя;
- наименование определяемого компонента;
- маркировка взрывозащиты;
- заводской номер и год выпуска;
- номер сертификата и наименование сертификационного органа;
- страна производитель.
Газоанализаторы выполняют следующие функции: индикация результатов измерений на цифровом дисплее;
- подача световой и звуковой сигнализации при превышении концентраций измеряемых газов заданных пороговых уровней.
Электрическое питание газоанализаторов осуществляется от встроенного литий-тионилхлоридного аккумулятора.
На лицевой панели корпуса расположены:
- дисплей;
- световая сигнализация;
- кнопочная клавиатура;
- отверстие для диффузионного захода анализируемой среды к сенсорам газоанализатора.
Степень защиты от внешних воздействий по ГОСТ 14254-15 IP67.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт газоанализатора, в соответствии с действующим законодательством. Газоанализаторы имеют заводские номера, обеспечивающие идентификацию каждого экземпляра, номер наносится на этикетку печатным способом в виде буквенно-цифрового обозначения. Пломбирование газоанализаторов от несанкционированного доступа не предусмотрено.

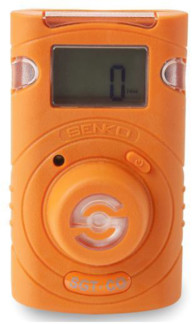

Общий вид газоанализаторов приведен на рисунке 1.
Рисунок 1 - Общий вид газоанализаторов портативные SP-SGT
Газоанализаторы имеют встроенное программное обеспечение, предназначенное для управления газоанализаторами, считывания, отображения, хранения и передачи данных.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.0772014.
Влияние встроенного ПО СИ на метрологические характеристики газоанализаторов учтено при нормировании метрологических характеристик.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | SGT |
| Номер версии (идентификационный номер) ПО, не ниже | 1.2.6 |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | SENKO CO.,LTD. |
| Алгоритм вычисления цифрового идентификатора ПО | CRC16 |
Таблица 2 - Метрологические характеристики
| Определяемый компонент | Диапазон измерений определяемого компонента | Пределы допускаемой основной 1 погрешности | Предел допускаемого времени установления показаний Т0,9д, с | ||
| приведен ной2, % | относитель ной, % | ||||
| Кислород (О2) | от 0 до 30% | от 0 до 15 %. | ± 5 | - | 15 |
| св. 15 до 30 % | ± 5 | ||||
| Оксид углерода(СО) | от 0 до 500 - -1 млн | от 0 до 50 млн-1 включ. | ± 5 | 30 | |
| св. 50 до 500 млн-1 | ± 10 | ||||
| Сероводород (H2S) | от 0 до 100 - -1 млн | от 0 до 10 млн-1 включ. | ± 5 | 30 | |
| св. 10 до 100 млн-1 | ± 10 | ||||
| Диоксид серы (SO2) | от 0 до 20 млн 1 | от 0 до 5 млн-1 включ. | ± 5 | 50 | |
| св. 5 до 20 млн-1 | ± 10 | ||||
| Водород (H2) | от 0 до 1000 - -1 млн | от 0 до 100 млн-1 включ. | ± 5 | 60 | |
| св. 100 до 1 000 млн-1 | ± 10 | ||||
| Аммиак (NH3) | от 0 до 100 - -1 млн | от 0 до 10 млн-1 включ. | ± 5 | 60 | |
| св. 10 до 100 млн-1 | ± 10 | ||||
| Диоксид азота(NO2) | от 0 до 20 млн 1 | от 0 до 5 млн-1 включ. | ± 5 | 40 | |
| св. 5 до 20 млн-1 | ± 10 | ||||
| Хлор (Cl2) | от 0 до 20 млн 1 | от 0 до 5 млн-1 включ. | ± 5 | 30 | |
| св. 5 до 20 млн-1 | ± 10 | ||||
Таблица 3 - Дополнительные метрологические характеристики
| Наименование характеристики | Значение |
| Пределы допускаемой вариации показаний, в долях от пределов допускаемой основной погрешности; | ±0,5 |
| Пределы допускаемой дополнительной погрешности при изменении температуры окружающей среды в условиях эксплуатации на каждые 10°С температуры от определения основной погрешности, в долях от предела допускаемой основной погрешности для диапазона температур от -40 до +15 и св. +25 до +50 °С - для электрохимических сенсоров; | ±0,5 |
Таблица 4- Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды (O2), °С - для токсичных газов; °С - относительная влажность окружающего воздуха, % (без конденсации) - атмосферное давление, кПа | от -35 до +50 от -40 до +50 от 5 до 95 от 80 до 120 |
| Время прогрева и выхода прибора в рабочий режим измерений, с не более | 90 |
| Габаритные размеры, мм, не более (ДхШхВ) | 49x85x40 |
| Масса, г, не более | 120 |
| Маркировка взрывозащиты: | 0Ex ia IIC T4 Ga X |
| Средняя наработка на отказ, ч: | 17 520 |
| Средний срок службы, лет: | 2 |
наносится на титульный лист руководства по эксплуатации типографским методом.
Таблица 5 - Комплектность газоанализаторов
| Наименование | Обозначение | Количество |
| Г азоанализаторы портативные | SP-SGT | 1 шт. |
| Упаковка | _ | 1 шт. |
| Насадка для градуировки | _ | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
приведены документе РЭ «Газоанализаторы портативные SP-SGT. Руководство по эксплуатации», раздел
ГОСТ Р 52350.29-1-2010 Взрывоопасные среды. Часть 29-1. Газоанализаторы. Общие технические требования и методы испытаний газоанализаторов горючих газов;
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия;
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;
Приказ Росстандарта от 31 декабря 2020 г. № 2315 «Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;
Техническая документация Фирмы «Senko Co., Ltd.» Korea, Республика Корея.
