| Номер в госреестре | 87086-22 |
| Наименование СИ | Преобразователи напряжения регулируемые |
| Обозначение типа СИ | ПНБА |
| Изготовитель | Общество с ограниченной ответственностью "НТЦ АКТОР" (ООО "НТЦ АКТОР"), г. Москва, г. Зеленоград |
| Год регистрации | 2022 |
| Срок свидетельства | 17.10.2027 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи напряжения регулируемые ПНБА (далее - преобразователи) предназначены для воспроизведения напряжения и силы переменного тока, частоты.
Принцип действия преобразователей основан на двойном преобразовании входного напряжения переменного тока в напряжение с регулируемыми напряжением и частотой. Управление и контроль режимами работы осуществляет встроенный микропроцессор. Воспроизведение напряжения и силы переменного тока осуществляется встроенным микропроцессором при помощи встроенных аналого-цифровых преобразователей, на которые поступают сигналы от встроенных делителей напряжения и встроенных датчиков тока.
Конструктивно корпус преобразователей выполнен в моноблочном исполнении. На лицевой панели расположены: клавиша включения/выключения, два светодиодных индикатора состояния работы, пять кнопок и энкодер для управления, жидкокристаллическое табло индикации (ЖК-табло). На задней панели расположены: вентиляционные отверстия для обеспечения доступа воздуха в систему охлаждения, входной/выходной разъемы, автомат защиты, разъем для интерфейса RS-485.
Преобразователи выпускаются пятнадцати модификаций ПНБА11-2/40/1200-КР, ПНБА31-3/40/1200-КР, ПНБА13-2/40/1200-КР, ПНБА33-3/40/1200-КР, ПНБА11-2/160/1200-КР, ПНБА13-2/160/1200-КР, ПНБА33-4/160/1200-КР, ПНБА11-2/300/1200-КР, ПНБА31-4/300/1200-КР, ПНБА13-2/300/1200-КР, ПНБА33-4/300/1200-КР, ПНБА33-8/160/1200-КР, ПНБА33-8/300/1200-КР, ПНБА33-16/160/1200-КР, ПНБА33-16/300/1200-КР, отличающиеся способом электропитания, числом фаз выходного напряжения, максимальными значениями выходного напряжения и силы тока, конструктивным исполнением при одинаковом диапазоне частот.
Питание преобразователей ПНБА11-2/40/1200-КР, ПНБА11-2/160/1200-КР,
ПНБА11-2/300/1200-КР, ПНБА13-2/40/1200-КР, ПНБА13-2/160/1200-КР, ПНБА13-
2/300/1200-КР осуществляется от сети однофазного переменного тока.
Питание преобразователей ПНБА31-3/40/1200-КР, ПНБА31-4/300/1200-КР,
ПНБА33-3/40/1200-КР, ПНБА33-4/160/1200-КР, ПНБА33-4/300/1200-КР, ПНБА33-
8/160/1200-КР, ПНБА33-8/300/1200-КР, ПНБА33-16/160/1200-КР, ПНБА33-16/300/1200-КР осуществляется от сети трёхфазного переменного тока.
Знак поверки наносится на боковую панель преобразователя.
Знак утверждения типа наносится на переднюю панель преобразователя.
Общий вид преобразователей с указанием мест нанесения знака поверки и знака утверждения типа приведён на рисунках 1-3.
Место нанесения
знака поверки
Место нанесения знака утверждения типа

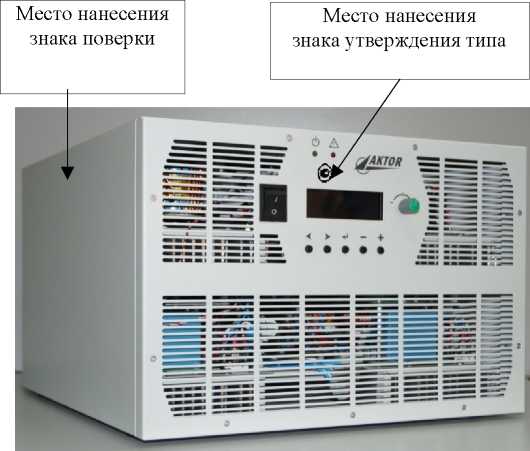

Рисунок 1 - Общий вид с указанием места нанесения знака поверки и знака утверждения типа преобразователей ПНБА11-2/40/1200-КР, ПНБА31-3/40/1200-КР, ПНБА13-2/40/1200-КР, ПНБА33-3/40/1200-КР, ПНБА11-2/160/1200-КР, ПНБА13-2/160/1200-КР, ПНБА33-4/160/1200-КР, ПНБА11-2/300/1200-КР, ПНБА31-4/300/1200-КР, ПНБА13-2/300/1200-КР, ПНБА3 3 -4/3 00/1200-КР

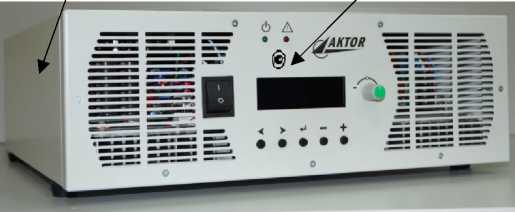

Рисунок 2 - Общий вид с указанием места нанесения знака поверки и знака утверждения типа преобразователей
ПНБА3 3-8/160/1200-КР, ПНБА3 3-8/300/1200-КР
Место нанесения
Место нанесения
знака поверки
знака утверждения типа

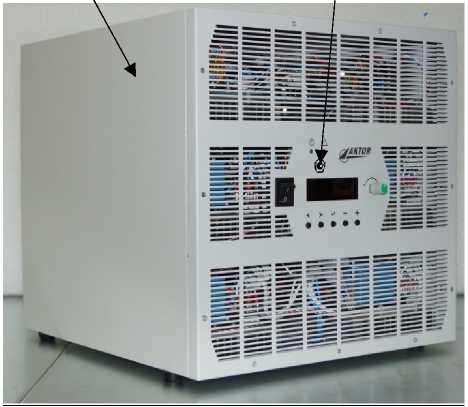

Рисунок 3 - Общий вид с указанием места нанесения знака поверки и знака утверждения типа преобразователей
ПНБА3 3-16/160/1200-КР, ПНБА3 3-16/300/1200-КР
Ограничение доступа к местам настройки (регулировки) осуществляется путём нанесения мастичных пломб на одном винте крепления, расположенном в нижнем левом углу на задней панели преобразователя.
Заводской (серийный) номер в виде цифрового кода наносятся на наклейку типографским способом, установленную на задней панели преобразователя.
Внешний вид задней панели, расположение мест пломбирования от несанкционированного доступа и расположение серийного номера указаны на рисунках 4-7.
Место пломбировки
Место нанесения
заводского номера

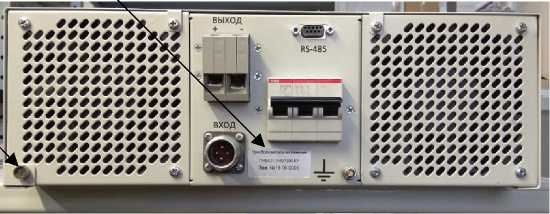

Рисунок 4 - Внешний вид задней панели и расположение мест пломбировки от несанкционированного доступа и нанесения заводского номера
преобразователей ПНБА31-3/40/1200-КР
Место пломбировки
Место пломбировки
Место нанесения заводского номера

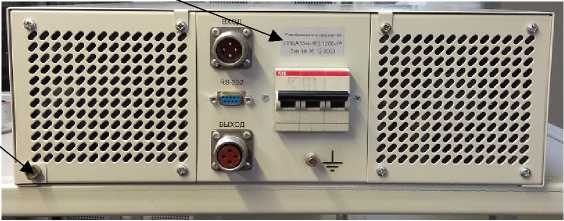

Рисунок 5 - Внешний вид задней панели и расположение мест пломбировки от несанкционированного доступа и нанесения заводского номера преобразователей ПНБА11-2/40/1200-КР, ПНБА13-2/40/1200-КР,
ПНБА33-3/40/1200-КР, ПНБА11-2/160/1200-КР, ПНБА13-2/160/1200-КР, ПНБА33-4/160/1200-КР, ПНБА11-2/300/1200-КР, ПНБА31-4/300/1200-КР, ПНБА13-2/300/1200-КР, ПНБА33-4/300/1200-КР
Место нанесения заводского номера
& %%*%%**% $ чччччччччччччч чччччччччччччч чччччччччччччч чччччччччччччч чччччччччччччч чччччччччччччч чччччччччччччч чччччччччччччч
£ ЧЧЧЧЧЧЧЧ <Л чччччччччччччч чччччччччччччч чччччччччччччч чччччччччччччч чччччччччччччч чччччччччччччч чччччччччччччч чччччччччччччч чччччччччччччч чччччччччччччч чччччччччччччч чччччччччччччч
ЧЧЧЧЧЧЧЧ v*
ЧЧЧЧЧЧЧЧ J чччччччччччччч чччччччччччччч чччччччччччччч чччччччччччччч чччччччччччччч чччччччччччччч чччччччччччччч чччччччччччччч чччччччччччччч чччччччччччччч чччччччччччччч чччччччччччччч
ЧЧЧЧЧЧЧЧ л
чччччччччччччч чччччччччччччч чччччччччччччч чччччччччччччч чччччччччччччч чччччччччччччч чччччччччччччч чччччччччччччч чччччччччччччч чччччччччччччч ^чччччччччччччч L. ЧЧЧЧЧЧЧЧ
чччччччччччччч чччччччччччччч чччччччччччччч Э1 ЧЧЧЧЧЧЧЧ $

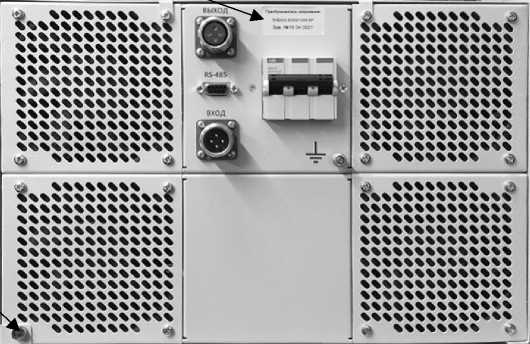

Рисунок 6 - Внешний вид задней панели и расположение мест пломбировки
от несанкционированного доступа и нанесения заводского номера преобразователей ПНБА33-8/160/1200-КР, ПНБА33-8/300/1200-КР
Место нанесения заводского номера
Место пломбировки

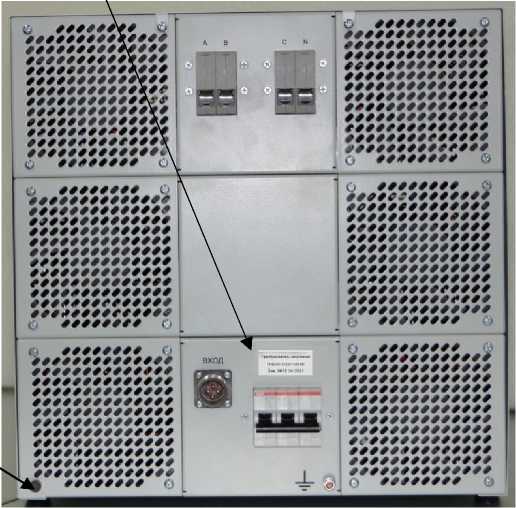

Рисунок 7 - Внешний вид задней панели и расположение мест пломбировки от несанкционированного доступа и нанесения заводского номера преобразователей ПНБА33-16/160/1200-КР, ПНБА33-16/300/1200-КР
Преобразователи имеют встроенное программное обеспечение (ПО) микропроцессора, состоящее из единого загрузочного модуля, недоступного для обновления конечным пользователем.
Обмен данными преобразователей с ПК осуществляется по интерфейсу RS485.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений «низкий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ПНБА |
| Номер версии (идентификационный номер) ПО | не ниже 11р |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | ||
| Диапазоны воспроизведения напряжения переменного тока в диапазоне частот от 50 до 1000 Гц, В: ПНБА11-2/40/1200-КР, ПНБА31-3/40/1200-КР, ПНБА13 -2/40/1200-КР, ПНБА3 3-3/40/1200-КР ПНБА11-2/160/1200-КР, ПНБА13-2/160/1200-КР, ПНБА3 3-4/160/1200-КР, ПНБА3 3-8/160/1200-КР, ПНБА33-16/160/1200-КР ПНБА11-2/300/1200-КР, ПНБА13-2/300/1200-КР, ПНБА33-4/300/ 1200-КР, ПНБА33-8/300/1200-КР, ПНБА3 3-16/300/1200-КР, ПНБА31 -4/3 00/1200-КР | от 12 до 40 от 40 до 165 от 70 до 300 | ||
| Пределы допускаемой относительной погрешности воспроизведения напряжения переменного тока, в диапазоне частот от 50 до 1000 Гц, %: ПНБА31-3/40/1200-КР ПНБА11-2/40/1200-КР, ПНБА13-2/40/1200-КР, ПНБА33-3/40/1200-КР, ПНБА11-2/160/1200-КР, ПНБА13-2/160/1200-КР, ПНБА33-4/160/1200-КР, ПНБА3 3-8/160/1200-КР, ПНБА3 3-16/160/1200-КР, ПНБА11-2/300/1200-КР, ПНБА13-2/300/1200-КР, ПНБА3 3 -4/3 00/1200-КР, ПНБА3 3-8/300/1200-КР, ПНБА3 3-16/300/1200-КР, ПНБА31 -4/3 00/1200-КР | ± [о,01 + 0,005 ■ + [о,005 4- 0,005 ■ | ■100 ] ■ 100 | |
| >- /Цинга: “ | |||
| '' Цкакс ' | |||
| Диапазон воспроизведения частоты, Гц | от 15 до 1200 | ||
| Пределы допускаемой относительной погрешности воспроизведения частоты | ±0,0005 | ||
| Диапазон воспроизведения силы переменного тока (по фазе) в диапазоне частот от 50 до 1000 Гц, А: ПНБА11-2/40/1200-КР ПНБА31-3/40/1200-КР ПНБА 13-2/40/1200-КР ПНБА33-3/40/1200-КР ПНБА11-2/160/1200-КР ПНБА13-2/160/1200-КР ПНБА33-4/160/1200-КР ПНБА33-8/160/1200-КР ПНБА33-16/160/1200-КР | от 5,5 до 55,5 от 15 до 83,3 от 1,8 до 18,5 от 2,7 до 27,7 от 1,7 до 17,4 от 0,6 до 5,8 от 1,1 до 11,6 от 2,3 до 23,2 от 4,6 до 46,4 | ||
Продолжение таблицы 2
| Наименование характеристики | Значение |
| ПНБА11-2/300/1200-КР ПНБА 31-4/300/1200-КР ПНБА13-2/300/1200-КР ПНБА3 3 -4/3 00/1200-КР ПНБА 33-8/300/1200-КР ПНБА 33-16/300/1200-КР | от 0,9 до 9,0 от 1,8 до 18,2 от 0,5 до 3,0 от 0,6 до 6,1 от 1,2 до 12,1 от 2,4 до 24,0 |
| Пределы допускаемой относительной погрешности воспроизведения силы переменного тока, в диапазоне частот от 50 до 1000 Гц, % | + 0,005 + 0,005 ■ --— ) X 100 |
| Примечания: в формулах приняты следующие обозначения: имакс - максимальное значение напряжения переменного тока, В; Ub - заданное для воспроизведения значение напряжения переменного тока, В; !макс - максимальное значение силы переменного тока, А; Ib - воспроизводимое значение силы переменного тока, А | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Сопротивление изоляции, МОм, не менее | 5 |
| Воспроизведение напряжения переменного тока в диапазонах от 5 до 12 В и от 10 до 70 В в режиме индикации Воспроизведение напряжения и силы переменного тока в диапазонах частот от 15 до 50 Гц и св. 1000 до 1200 Гц в режиме индикации | - |
| Питание ПНБА11-2/40/1200-КР, ПНБА11-2/160/1200-КР, ПНБА11 -2/3 00/1200-КР, ПНБА13 -2/3 00/1200-КР, ПНБА13-2/40/1200-КР, ПНБА13-2/160/1200-КР осуществляется от сети однофазного переменного тока: - напряжение, В - частота, Г ц Питание ПНБА31-3/40/1200-КР, ПНБА31-4/300/1200-КР, ПНБА3 3-3/40/1200-КР, ПНБА3 3-4/160/1200-КР, ПНБА3 3-8/160/1200-КР, ПНБА3 3-16/160/1200-КР, ПНБА3 3 -4/3 00/1200-КР, ПНБА3 3-8/300/1200-КР, ПНБА3 3-16/300/1200-КР осуществляется от сети трехфазного переменного тока: - напряжение, В - частота, Г ц | от 198 до 242 от 48 до 52 от 323 до 437 от 48 до 52 |
Продолжение таблицы 3
| Наименование характеристики | Значение |
| Габаритные размеры, мм, не более: ПНБА11-2/40/1200-КР, ПНБА31-3/40/1200-КР, ПНБА13 -2/40/1200-КР, ПНБА3 3-3/40/1200-КР, ПНБА11-2/160/1200-КР, ПНБА13-2/160/1200-КР, ПНБА33-4/160/1200-КР, ПНБА11-2/300/1200-КР, ПНБА31 -4/3 00/1200-КР, ПНБА13 -2/3 00/1200-КР, ПНБА33-4/300/1200-КР - высота | 130 |
| - ширина | 390 |
| - длина | 440 |
| ПНБА3 3-8/160/1200-КР, ПНБА3 3-8/300/1200-КР - высота | 260 |
| - ширина | 390 |
| - длина | 440 |
| ПНБА33-16/160/1200-КР, ПНБА3 3-16/300/1200-КР - высота | 380 |
| - ширина | 390 |
| - длина | 440 |
| Масса , кг, не более: ПНБА11-2/40/1200-КР, ПНБА31-3/40/1200-КР, | 14 |
| ПНБА13 -2/40/1200-КР, ПНБА3 3-3/40/1200-КР, ПНБА11-2/160/1200-КР, ПНБА13-2/160/1200-КР, ПНБА33-4/160/1200-КР, ПНБА11-2/300/1200-КР, ПНБА31 -4/3 00/1200-КР, ПНБА13 -2/3 00/1200-КР, ПНБА33-4/300/1200-КР ПНБА3 3-8/160/1200-КР, ПНБА3 3-8/300/1200-КР | 24 |
| ПНБА3 3-16/160/1200-КР, ПНБА3 3-16/300/1200-КР | 38 |
| Средняя наработка на отказ, ч, не менее | 25000 |
| Средний срок службы, лет, не менее | 7 |
| Степень защиты по ГОСТ 14254-2015 | IP20 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С | от +15 до +25 |
| - относительная влажность окружающего воздуха при температуре +25 °С, %, не более | 80 |
| - атмосферное давление, кПа (мм рт. ст.) | от 84 до 106 |
| (от 630 до 795) |
на переднюю панель преобразователя методом трафаретной печати и на титульные листы эксплуатационной документации типографским способом.
Таблица 4 - Комплектность
| Наименование | Обозначение | Количество, шт./экз. |
| Преобразователь напряжения регулируемый ПНБА | - | 1 |
| Комплект принадлежностей | - | 1 |
| Руководство по эксплуатации | КТВР.436217.001 РЭ КТВР.436218.001 РЭ КТВР.436317.001 РЭ КТВР.436318.001 РЭ | 1 |
| Паспорт | - | 1 |
приведены в документах КТВР.436217.001 РЭ, КТВР.436218.001 РЭ, КТВР.436317.001 РЭ, КТВР.436318.001 РЭ «Преобразователи напряжения регулируемые ПНБА. Руководство по эксплуатации» раздел 2 «Использование по назначению».
Приказ Росстандарта от 3 сентября 2021 г. № 1942 «Об утверждении Государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10-1 до 2-109 Гц»;
Приказ Росстандарта от 14 мая 2015 № 575 г. «Об утверждении Государственной поверочной схемы для средств измерений силы переменного электрического тока от 140-8 до 100 А в диапазоне частот от 1-10-1 до 1-106 Гц»;
Приказ Росстандарта от 31 июля 2018 г. № 1621 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»;
Преобразователи напряжения регулируемые ПНБА. Технические условия. ТУ 3378-003-86542928-2019.
