Плотномеры радиоизотопные ПР, 87088-22

Плотномеры радиоизотопные ПР предназначены для непрерывных, бесконтактных измерений плотности жидких сред, пульп и буровых растворов в технологических резервуарах и трубопроводах.
Карточка СИ
Номер в госреестре 87088-22
Наименование СИ Плотномеры радиоизотопные
Обозначение типа СИ ПР
Изготовитель Акционерное общество "Институт физико-технических проблем" (АО "ИФТП"), Московская обл., г. Дубна
Год регистрации 2022
Срок свидетельства 17.10.2027
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Плотномеры радиоизотопные ПР предназначены для непрерывных, бесконтактных измерений плотности жидких сред, пульп и буровых растворов в технологических резервуарах и трубопроводах.

Описание

Принцип действия плотномеров радиоизотопных ПР (далее - плотномеры) основан на зависимости ослабления (поглощения) гамма-излучения от плотности измеряемой среды, сквозь который проходит излучение. Поток гамма-квантов источника излучения проникает через объект измерения с измеряемой средой и регистрируется сцинтилляционным счетчиком, который преобразует энергию гамма-квантов в электрические импульсы. Электрические импульсы, несущие информацию о плотности измеряемой среды, поступают в блок обработки информации, где анализируются микропроцессорной схемой и преобразуются в значение плотности.

Конструктивно плотномеры состоят из блока гамма-излучения (источник гамма-излучения и контейнер), блока детектирования, блока обработки информации БОИ-8К, монтажных элементов.

Плотномеры имеют 3 исполнения в зависимости от метрологических характеристик и типа блока детектирования: ПР-1К, ПРВТ-1К, ПРВУ-1К. ПР-1К включает в себя блок детектирования БГДС-47.47; ПРВТ-1К включает в себя блок детектирования БГДС-40.40; ПРВУ-1К включает в себя блок детектирования БДСВ-20.60.

Блок детектирования представляет из себя сцинтиллятор на основе иодида натрия (NaI) или полистирола, через который проходит гамма-излучение, вызывающее излучение фотонов, впоследствии преобразованное фотоумножителем в электрические импульсы.

В плотномерах применяется источник гамма-излучения с радионуклидом 137Cs типа ИГИ-Ц, помещённый в блок гамма-источников типа БГИ-А в соответствии с требованиями Федеральных норм и правил в области использования атомной энергии.

Заводской номер плотномеров наносится на маркировочные таблички (шильдик), закрепленные на корпусе блока детектирования механическим способом с нанесением номера ударным методом. Заводской номер имеет числовой формат. Конструкцией плотномеров не предусмотрена возможность нанесения знака поверки и знака утверждения типа. Корпус плотномеров металлический, окрашиваемый в цвета, которые определяет изготовитель.

Общий вид плотномеров представлен на рисунках 1-3. Место нанесения заводского номера представлено на рисунке 1. Схема пломбирования от несанкционированного доступа представлены на рисунке 2.

Место нанесения заводского номера

ПРВТ-1К

ПР-1К

ПРВУ-1К

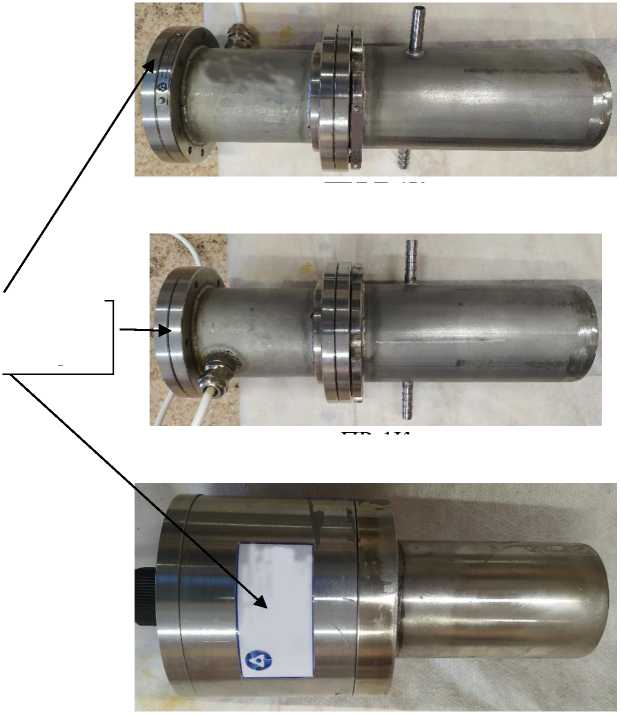

Рисунок 1 - Общий вид блоков детектирования

Место пломбирования

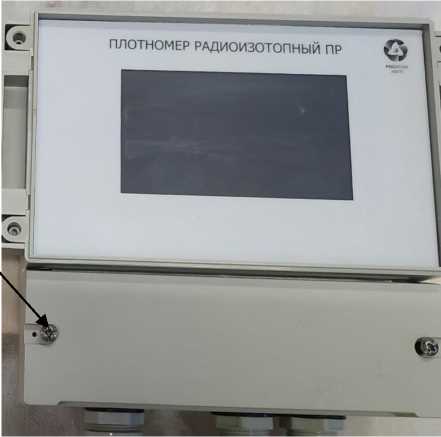

Рисунок 2 - Общий вид блоков обработки информации

Рисунок 3 - Общий вид блоков гамма-излучения

Программное обеспечение

Плотномеры имеют встроенное программное обеспечение (далее - ПО). Идентификационные данные метрологически значимой части ПО приведены в таблице 1. Конструкция плотномеров исключает возможность несанкционированного влияния на ПО и измерительную информацию.

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

v1-1

Номер версии (идентификационный номер) ПО

не ниже 1.0

Цифровой идентификатор ПО

-

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон показаний плотности1, кг/м3

от 500 до 3500

Диапазон измерений плотности1, кг/м3

от 600 до 2000

Пределы допускаемой систематической составляющей основной приведенной к верхнему значению диапазона измерений погрешности, %: - ПР-1К - ПРВТ-1К - ПРВУ-1К

±0,8 ±0,4 ±1,0

Предел допускаемого среднего квадратического отклонения (СКО) случайной составляющей основной приведенной к верхнему значению диапазона измерений погрешности, %:

- ПР-1К

- ПРВТ-1К

- ПРВУ-1К

0,8

0,4

1,0

Пределы допускаемой дополнительной приведенной к верхнему значению диапазона измерений погрешности при изменении температуры окружающего воздуха от нормальной на каждые 10 °C, %

±0,2

Примечание

1Диапазон показаний и диапазон измерений плотности определяются комплектацией конкретного плотномера и приводятся в руководстве по эксплуатации плотномера.

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Г ц

от 187 до 242 от 49,5 до 50,5

Потребляемая мощность, В-А, не более

30

Диапазон выходного аналогового сигнала, мА

от 4 до 20

Габаритные размеры блока гамма-излучения, мм, не более:

- длина

410

- ширина

290

- высота

350

Габаритные размеры блока детектирования, мм, не более:

БГДС-47.47

- диаметр

170

- высота

390

БГДС-40.40

- диаметр

170

- высота

390

БДСВ-20.60

- диаметр

65

- высота

150

Габаритные размеры блока обработки информации БОИ-8К,

мм, не более:

- длина

190

- ширина

210

- высота

110

Масса блока детектирования, кг, не более:

- БГДС-47.47

35

- БГДС-40.40

35

- БДСВ-20.60

3

Масса блока обработки информации БОИ-8К, кг, не более

2

Масса блока гамма-излучения, кг, не более

115

Условия эксплуатации блоков детектирования:

- температура окружающей среды, оС

- относительная влажность окружающей среды при температуре 35 оС, без конденсации влаги, %

от -10 до +50

от 10 до 95

Условия эксплуатации блока обработки информации БОИ-8К: - температура окружающей среды, оС

- относительная влажность окружающей среды при

температуре 35 оС, без конденсации влаги, %

от 5 до 40

от 10 до 80

Средняя наработка на отказ, ч

70000

Средний срок службы, лет

15

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество

Плотномер радиоизотопный

ПР

1 шт.1

Упаковка

-

1 шт.

Коллиматор

1 шт.2

Комплект монтажных элементов

-

1 шт.

Руководство по эксплуатации

УЛКА.412113.004 РЭ

1 экз.

Примечания:

1 тип и количество блоков гамма-излучения, блоков обработки информации и блоков детектирования в соответствии с заказом

2 поставляется по отдельному заказу, для исполнения ПРВУ-1К не предусмотрен

Сведения о методах измерений

Приведены в пункте 9 руководства по эксплуатации УЛКА.412113.004 РЭ.

Нормативные документы

Приказ Росстандарта от 01.11.2019 № 2603 Об утверждении Государственной поверочной схемы для средств измерений плотности;

УЛКА.412113.004 ТУ Плотномеры радиоизотопные ПР. Технические условия.

87088-22
Номер в ГРСИ РФ:
87088-22
Производитель / заявитель:
Акционерное общество "Институт физико-технических проблем" (АО "ИФТП"), Московская обл., г. Дубна
Год регистрации:
2022
Cрок действия реестра:
17.10.2027
