| Номер в госреестре | 87091-22 |
| Наименование СИ | Контроллеры программируемые |
| Обозначение типа СИ | Мега12 |
| Изготовитель | Общество с ограниченной ответственностью "Научно-Производственное Предприятие "Авиатрон" (ООО "НПП "Авиатрон"), г. Уфа |
| Год регистрации | 2022 |
| Срок свидетельства | 17.10.2027 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Контроллеры программируемые Мега12 (далее по тексту - контроллеры) предназначены для измерений количества импульсов и силы постоянного тока.
Принцип действия контроллеров основан на измерении входных сигналов, в том числе полученных от первичных преобразователей различных физических величин, при помощи аналого-цифрового преобразователя (АЦП), обработке полученной информации и формировании выходных сигналов стандартизованных диапазонов, последующей передаче информации по предварительно заданной пользователем программе, отображении полученных данных на экране персонального компьютера (ПК) при помощи специального программного обеспечения (ПО).
Контроллеры являются проектно-компонуемыми изделиями и имеют модульную архитектуру. Состав контроллера и модулей ввода зависит от специфики объекта автоматизации. Перечень контроллеров программируемых Мега12 и модулей ввода, входящих в их состав, их обозначение и краткое описание представлены в таблице 1.
Таблица 1 - Перечень контроллеров программируемых Мега12 и модулей ввода
| № п/п | Шифр изделия | Наименование изделия | Краткое описание изделия |
| 1 | 2 | 3 | 4 |
| 1 | ИНТ.003.000.100 | Контроллер Мега12-ФБ32 | Контроллер программируемый серии Мега12: 18 дискретных входов типа "сухой контакт", гальваническая изоляция, функция счёта импульсов, 4 аналоговых входа 4...20 мА, АЦП 12 бит, 4 дискретных выхода, встроенное питание выходов от системной шины, интерфейсы 1xRS232/RS485, 1xRS485, Ethernet, FM модем, радиомодем 433/446 МГц. Применяется в составе КП ГЗУ, КП БМА, КП ШКУМ. Г абариты 222х 110х61. |
| 1 | 2 | 3 | 4 |
| 2 | ИНТ.003.000.100-01 | Контроллер Мега12-ФБ32 | Контроллер программируемый серии Мега12: 18 дискретных входов типа "сухой контакт", гальваническая изоляция, функция счёта импульсов, 4 аналоговых входа 4...20 мА, АЦП 12 бит, 4 дискретных выхода, встроенное питание выходов от системной шины, интерфейсы 1xRS232/RS485, 1xRS485, FM модем. Применяется в составе КП ГЗУ, КП БМА, КП ШКУМ. Габариты 222х110х61. |
| 3 | ИНТ.003.000.100-11 | Контроллер Мега12-ФБ32 | Контроллер программируемый серии Мега12: 18 дискретных входов типа "сухой контакт", гальваническая изоляция, функция счёта импульсов, 4 аналоговых входа 4...20 мА, АЦП 12 бит, 4 дискретных выхода, встроенное питание выходов от системной шины, интерфейсы 1xRS232/RS485, 1xRS485, Ethernet, FM модем. Применяется в составе КП ГЗУ, КП БМА, КП ШКУМ. Г абариты 222х110х61. |
| 4 | ИНТ.003.000.300-01 | Контроллер Мега12-ТМ32 | Контроллер программируемый серии Мега12: 8 дискретных входов типа "сухой контакт", гальваническая изоляция, функция счёта импульсов, 4 аналоговых входа 4...20 мА, АЦП 12 бит, 2 дискретных выхода, встроенное питание выходов от системной шины, интерфейсы 1xRS485, Ethernet, радиомодем 2400 МГ ц стандарта IEEE 802.15.4 6LoWPAN. Применяется в составе КП СКВ. Габариты 170x105x50. |
| 5 | ИНТ.003.000.300-02 | Контроллер Мега12-ТМ32 | Контроллер программируемый серии Мега12: 8 дискретных входов типа "сухой контакт", гальваническая изоляция, функция счёта импульсов, 4 аналоговых входа 4...20 мА, АЦП 12 бит, 2 дискретных выхода, встроенное питание выходов от системной шины, интерфейсы 1xRS485, Ethernet. Применяется в составе КП СКВ. Габариты 170x105x50. |
| 1 | 2 | 3 | 4 |
| 6 | ИНТ.003.000.300-03 | Контроллер Мега12-ТМ32 | Контроллер программируемый серии Мега12: 8 дискретных входов типа "сухой контакт", гальваническая изоляция, функция счёта импульсов, 2 аналоговых входа 4...20 мА, АЦП 12 бит, 4 дискретных выхода, встроенное питание выходов от системной шины, интерфейсы 1xRS485, Ethernet. Применяется в составе КП-СКВН. Габариты170х105х50. |
| 7 | ИНТ.003.000.300-04 | Контроллер Мега12-ТМ32 | Контроллер программируемый серии Мега12: 8 дискретных входов типа "сухой контакт", гальваническая изоляция, функция счёта импульсов, 2 аналоговых входа 4...20 мА, АЦП 12 бит, 4 дискретных выхода, встроенное питание выходов от системной шины, интерфейсы 1xRS485, Ethernet, радиомодем 2400 МГ ц стандарта IEEE 802.15.4 6LoWPAN. Применяется в составе КП-СКВН. Габариты 170x105x50. |
| 8 | ИНТ.003.200.100-01 | Контроллер Мега12- МЭК.Рго | Контроллер программируемый с модулем исполнения программ на языках стандарта МЭК 61131-3 в среде CoDeSys v2.3: 18 дискретных входов типа "сухой контакт", гальваническая изоляция, функция счёта импульсов, 8 аналоговых входов, групповая гальваническая изоляция, 4...20 мА, АЦП 12 бит, 8 дискретных выходов, встроенное питание выходов от системной шины, интерфейсы 4xRS485, 2xEthernet, FM модем. Применяется в составе КП БМА. Габариты 182x110x50. |
| 1 | 2 | 3 | 4 |
| 9 | ИНТ.003.200.100-09 | Контроллер Мега12-ФБ32.Рго | Контроллер программируемый: 18 дискретных входов типа "сухой контакт", гальваническая изоляция, функция счёта импульсов, 8 аналоговых входов, групповая гальваническая изоляция, 4...20 мА, АЦП 12 бит, 8 дискретных выходов, встроенное питание выходов от системной шины, интерфейсы 3xRS485, 1\Etliernet, FM модем. Применяется в составе КП ЗД. Габариты 182х110х50. |
| 10 | ИНТ.003.060.000 | Модуль аналогового ввода Мега12-8AI | Модуль аналогового ввода 8ми канальный, 4...20 мА, 12 бит АЦП, групповая изоляция входов от системной шины. Применяется в составе контроллера Мега12-ФБ32, Мега12-МЭК.Рго, Мега12-ФБ32.Рго. Габариты 109х70х45 |
| 11 | ИНТ.003.070.000 | Модуль дискретного ввода Мега12-8DI | Модуль дискретного ввода 8ми канальный, тип сигнала «сухой контакт», групповая изоляция входов от системной шины. Применяется в составе контроллера Мега12-ФБ32, Мега12-МЭК.Рго, Мега12-ФБ32.Рго. Габариты 109х70х45 |
| 12 | ИНТ.003.310.000 | Модуль аналогового ввода Ме1а12-\\¥16Л1 | Модуль аналогового ввода 16ти канальный, 4.20 мА, 12 бит АЦП, групповая изоляция входов от системной шины. Применяется в составе контроллера Мега12-№№. Габариты 18,5х124х98. |
| 13 | ИНТ.003.320.000 | Модуль дискретного ввода Мега12-^W16DI | Модуль дискретного ввода 16ми канальный, тип сигнала "сухой контакт", групповая изоляция входов от системной шины. Применяется в составе контроллера Мега12-№№. Габариты 18,5х124х98. |
Контроллеры обеспечивают дистанционный контроль состояния и выполняет функции управления технологическим оборудованием по каналам Ethernet, УКВ, проводным каналам (RS232, RS485) и другим видам связи.
Модули имеют стандартные интерфейсы и обеспечивают интеграцию по стандартным протоколам обмена информацией в любые автоматизированные системы управления технологическими процессами и системы телемеханики.
Конструктивно контроллеры выполнены в пластмассовом корпусе для крепления на DIN-рейку.
Заводской номер, состоящий из арабских цифр, наносится на лицевую сторону печатной платы контроллеров печатным методом, показан на рисунках 1-2.
Нанесение знака поверки на контроллеры не предусмотрено.
Пломбирование мест настройки (регулировки) контроллеров не предусмотрено.
Общий вид контроллеров и модулей расширения представлен на рисунках 1 и 2.
Место нанесения заводского номера
Место нанесения заводского номера

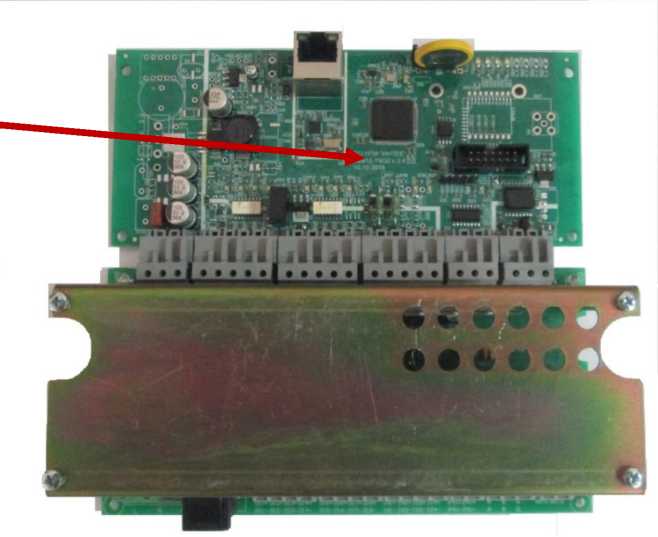

Контроллер Мега12-ФБ32
Контроллер Мега12-ТМ32 совместно с изделием МЕГА12-ТРМ
Место нанесения заводского номера
ethwwnТ5* 2103 COM1RS232
N10' COM2RM8S
ГаыТ-ЦЗз;
о с ао,о о о' с
tn •«'й‘ Я;-
GND CHD12 3 J

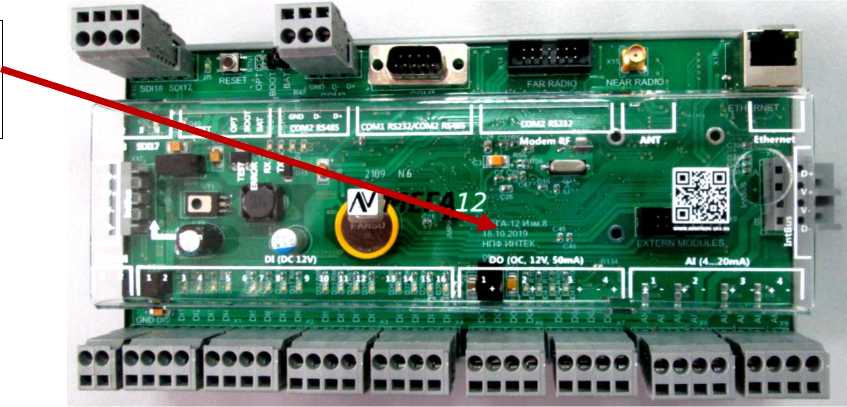

Контроллеры Мега12-МЭК.Рго, Мега12-ФБ32.Рго
Место
нанесения
заводского номера

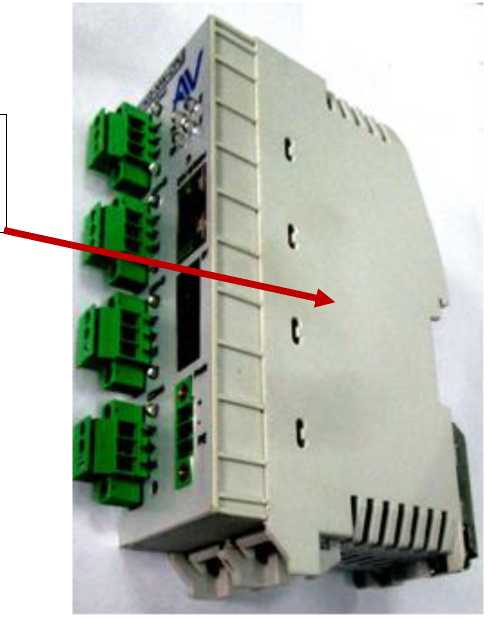

Контроллер Мега12-NW
Рисунок 1 - Общий вид контроллеров

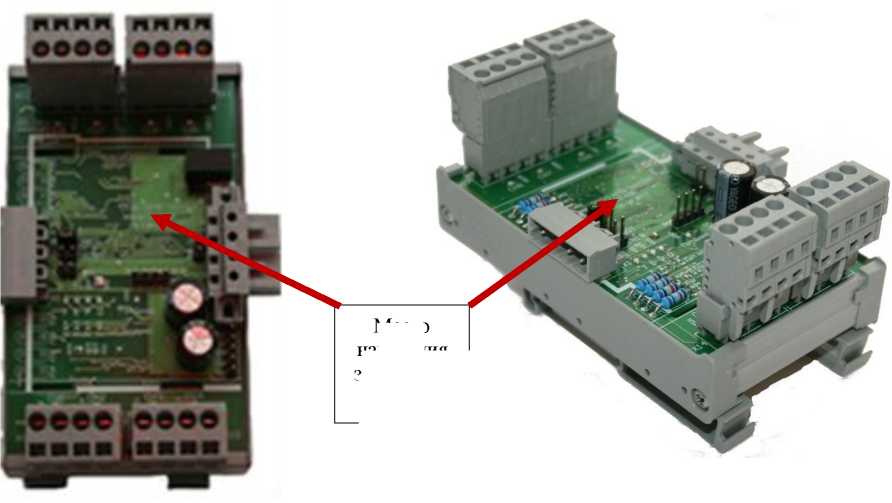

модуль аналогового Мега12-8А1 б)
модуль дискретного ввода Mera12-8DI
М Место
Н нанесения
заводского номера

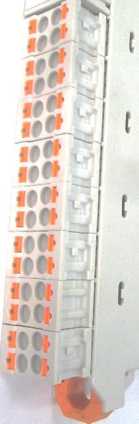

модуль дискретного ввода Мега12-NW16DI
модуль аналогового Мега12-Ж¥16Л!
Рисунок 2 - Общий вид модулей
Программное обеспечение контроллеров можно разделить на 2 группы - встроенное программное обеспечение (далее по тексту - ВПО) и программное обеспечение (далее по тексту -ПО), устанавливаемое на персональный компьютер.
ВПО, влияющее на метрологические характеристики, устанавливается в энергонезависимую память на заводе-изготовителе во время производственного цикла. Оно недоступно пользователю и не подлежит изменению на протяжении всего времени функционирования изделия, что соответствует уровню защиты «высокий» в соответствии с Р 50.2.077-2014.
ПО, устанавливаемое на персональный компьютер, не влияет на метрологические характеристики контроллеров.
Идентификационные данные ПО представлены в таблице 2.
Таблица 2 - Идентификационные данные ПО
| Идентифика ционные данные (признаки) | З | Значение | ||||||
| mega12family_user | mega12_pro_f amily_user | mega12 module | mega12nwfa mily_user | mega12nw module | ||||
| Идентифика ционное наименовани е ПО | mg12t arget | mg12targ et6lwpn | mg12gat e6lwpn | mg12user_ common | mg12prouser_ common | mega12 module | mg12nwuser common _ | mega12nw module |
| Номер версии (идентифика ционный номер) ПО, не ниже | не ниже 211201 | не ниже 190412 | не ниже 191206 | не ниже 211201 | не ниже 211201 | |||
| Цифровой идентификат ор ПО (контрольна я сумма исполняемог о кода) | 53898 | 53898 | 53898 | 53898 | 38485 | - | - | - |
Таблица 3 - Метрологические характеристики
| Наименование характеристики | Значение |
| 1 | 2 |
| Контроллер Мега12-ФБ32 | |
| Количество каналов измерений количества импульсов, шт. | 16 |
| Пределы допускаемой относительной погрешности измерений количества импульсов для интервала времени не менее 1 мин, % | ±0,15 |
| Пределы допускаемой абсолютной погрешности измерений количества импульсов с частотой не более 80 Гц на каждые 4800 имп., имп.1) | ±1 |
| 1 | 2 |
| Пределы допускаемой абсолютной погрешности измерений количества импульсов с частотой не более 10 кГц на каждые 10000 имп., имп. 2) | ±1 |
| Количество каналов измерений силы постоянного тока, шт. | 4 |
| Диапазон измерений силы постоянного тока, мА | от 4 до 20 |
| Пределы допускаемой приведенной (к диапазону измерений) погрешности измерений силы постоянной тока, % | ±0,2 |
| Контроллер Мега12-ТМ32 | |
| Количество каналов измерений количества импульсов, шт. | 8 |
| Пределы допускаемой относительной погрешности измерений количества импульсов для интервала времени не менее 1 мин, % | ±0,15 |
| Пределы допускаемой абсолютной погрешности измерений количества импульсов с частотой не более 80 Гц на каждые 4800 имп., имп. | ±1 |
| Количество каналов измерений силы постоянного тока, шт. | 4 |
| Диапазон измерений силы постоянного тока, мА | от 4 до 20 |
| Пределы допускаемой приведенной (к диапазону измерений) погрешности измерений силы постоянной тока, % | ±0,2 |
| Контроллеры Мега12-МЭК.Рго, Мега12-ФБ32.Pro | |
| Количество каналов измерений количества импульсов, шт. | 16 |
| Пределы допускаемой относительной погрешности измерений количества импульсов для интервала времени не менее 1 мин, % | ±0,15 |
| Пределы допускаемой абсолютной погрешности измерений количества импульсов с частотой не более 80 Гц на каждые 4800 имп., имп.1) | ±1 |
| Пределы допускаемой абсолютной погрешности измерений количества импульсов с частотой не более 10 кГц на каждые 10000 имп., имп. 2) | ±1 |
| Количество каналов измерений силы постоянного тока, шт. | 8 |
| Диапазон измерений силы постоянного тока, мА | от 4 до 20 |
| Пределы допускаемой приведенной (к диапазону измерений) погрешности измерений силы постоянной тока, % | ±0,2 |
| Модуль дискретного ввода Мега12-8DI | |
| Количество каналов измерений количества импульсов, шт. | 8 |
| Пределы допускаемой относительной погрешности измерений количества импульсов для интервала времени не менее 1 мин, % | ±0,15 |
| Пределы допускаемой абсолютной погрешности измерений количества импульсов с частотой не более 80 Гц на каждые 4800 имп., имп. | ±1 |
| Модуль дискретного ввода Мега12-NW16DI | |
| Количество каналов измерений количества импульсов, шт. | 16 |
| Пределы допускаемой относительной погрешности измерений количества импульсов для интервала времени не менее 1 мин, % | ±0,15 |
| Пределы допускаемой абсолютной погрешности измерений количества импульсов с частотой не более 80 Гц на каждые 4800 имп., имп.3) | ±1 |
| Пределы допускаемой абсолютной погрешности измерений количества импульсов с частотой не более 10 кГц на каждые 10000 имп., имп. 4) | ±1 |
| 1 | 2 |
| Модуль аналогового ввода Мега12-8AI | |
| Количество каналов измерений силы постоянного тока, шт. | 8 |
| Диапазон измерений силы постоянного тока, мА | от 4 до 20 |
| Пределы допускаемой приведенной (к диапазону измерений) погрешности измерений силы постоянной тока, % | ±0,2 |
| Модуль аналогового ввода Мега12-NW16AI | |
| Количество каналов измерений силы постоянного тока, шт. | 16 |
| Диапазон измерений силы постоянного тока, мА | от 4 до 20 |
| Пределы допускаемой приведенной (к диапазону измерений) погрешности измерений силы постоянной тока, % | ±0,2 |
| Примечания: 1) - Для измерительных входов с 1 по 14; 2) - Для измерительных входов 15,16 3) - Для измерительных входов с 1 по 7 и с 9 по 15; 4) - Для измерительных входов 8, 16 | |
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение |
| 1 | 2 |
| Параметры электрического питания:1) - напряжение питания постоянного тока, В - контроллеров Мега12-ФБ32 - контроллеров Мега12-ТМ32 - контроллеров Мега12-МЭК.Рго/Мега12-ФБ32.Рго - контроллеров Мега12-К№ | от 10 до 24 от 10 до 30 от 10 до 30 от 10 до 30 |
| Потребляемая мощность, В А, не более2) - контроллеров Мега12-ФБ32 - контроллеров Мега12-ТМ32 - контроллеров Мега12-МЭК.Рго/Мега12-ФБ32.Рго - контроллеров Ме1а12-\\¥ | 6 2,4 6 3,6 |
| Рабочие условия измерений: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | от -40 до +60 от 20 до 95 от 84 до 107 |
| Габаритные размеры (Ширина^ВысотахГлубина), мм, не более: - Контроллер Мега12-ФБ32 - Контроллер Мега12-ТМ32 - Контроллеры Мега12-МЭК.Рго, Мега12-ФБ32.Рго - Контроллер Мега12-NW - Модуль дискретного ввода Мега12-8DI - Модуль дискретного ввода Мега12-NW16DI - Модуль аналогового ввода Мега12-8А1 - Модуль аналогового ввода Мега12-К№16А1 | 222х110х61 170x105x50 182x110x50 37x124x98 109x70x45 18,5x124x98 109x70x45 18,5x124x98 |
| Масса, кг, не более: | 0,5 |
| 1 | 2 |
| Средняя наработка на отказ, ч, не менее | 100000 |
| Средний срок службы, лет, не менее | 10 |
| Примечания: 1) - Напряжение питания контроллера и модулей в составе; 2) - Потребляемая мощность при максимальной комплектации и напряжении питания постоянного тока 12 В. | |
наносится на титульные листы руководства по эксплуатации типографским способом
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество, шт./экз. |
| Контроллеры1) программируемые Мега12 | - | 1 |
| Руководство по эксплуатации | ИНТ.003.000.000 РЭ | 1 |
| Паспорт | ИНТ.003.000.100 ПС ИНТ.003.000.300 ПС ИНТ.003.200.100 ПС ИНТ.003.300.100 ПС | 1 |
| Примечание: 1) - обозначение изменяется в зависимости от заказа. | ||
приведены в разделе «Использование по назначению» руководства по эксплуатации
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3457 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1х10-16 до 100 А»;
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
ТУ 26.30.11-004-71872241-2022. Контроллеры программируемые Мега12. Технические условия.
