| Номер в госреестре | 87101-22 |
| Наименование СИ | Резервуары вертикальные стальные цилиндрические |
| Обозначение типа СИ | РВС-20000 |
| Изготовитель | Новокузнецкий завод резервуарных металлоконструкций, г. Новокузнецк (зав. № РМ-3 изготовлен в 1985 г., зав. № РМ-4 изготовлен в 1987 г.) |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары вертикальные стальные цилиндрические РВС-20000 (далее - резервуары) предназначены для измерения объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.
Принцип действия резервуаров основан на измерении объема нефти и нефтепродуктов в зависимости от уровня его наполнения.
Резервуары представляют собой наземную стальную вертикальную конструкцию цилиндрической формы с наружной теплоизоляцией и стационарной крышей.
Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки, расположенные в нижней части резервуаров.
Заводской номер нанесен типографским способом в паспорт резервуаров и фотохимическим способом на шильдик резервуаров.
Резервуары с заводскими номерами РМ-3 и РМ-4 расположены по адресу: 192289, г. Санкт-Петербург, ул. Софийская, дом 96, Южная теплоэлектроцентраль филиала «Невский» Публичного акционерного общества «Территориальная генерирующая компания № 1» (ТЭЦ-22 филиала ПАО «ТГК-1»).
Общий вид резервуаров представлен на рисунках 1-2.

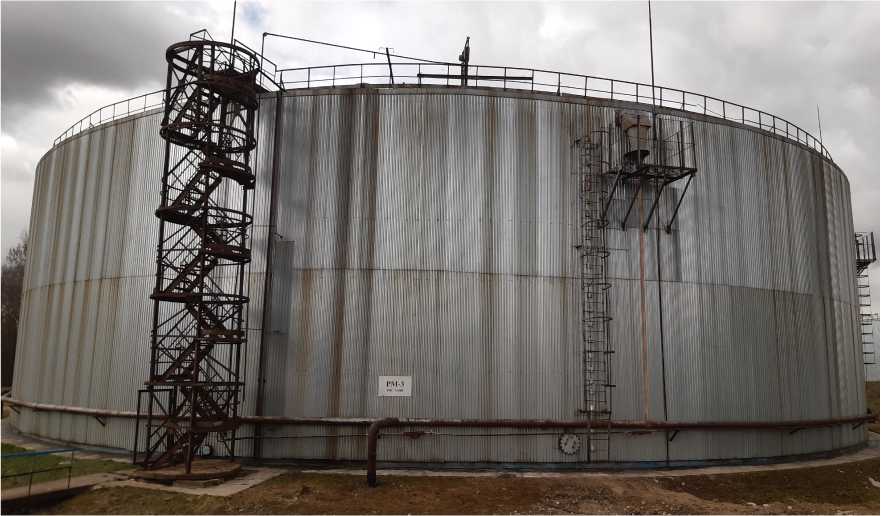

Рисунок 1 - Общий вида резервуара № РМ-3

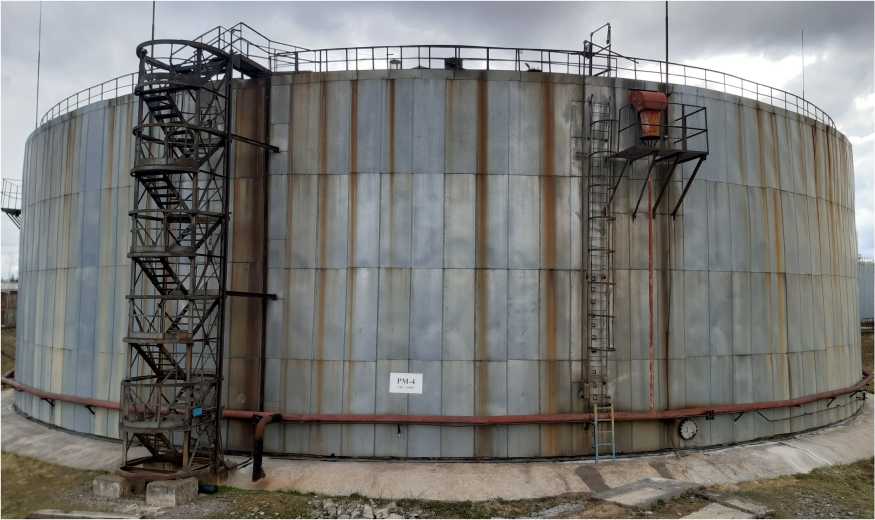

Рисунок 2 - Общий вида резервуара № РМ-4
Знак поверки наносится в градуировочной таблице в виде оттиска поверительного клейма.
Пломбирование резервуаров не предусмотрено.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Тип резервуара | РВС-20000 |
| Номинальная вместимость, м3 | 20000 |
| Пределы допускаемой относительной погрешности определения вместимости, % | ±0,10 |
Таблица 2 - Технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, оС - атмосферное давление, кПа | от -50 до +50 от 84,0 до 106,7 |
| Средний срок службы, лет, не менее | 30 |
наносится на титульный лист паспорта резервуара типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар вертикальный стальной цилиндрический | РВС-20000 | 1 шт. |
| Паспорт | 1 экз. | |
| Градуировочная таблица | 1 экз. |
приведены в разделе 3 паспорта.
Приказ Федерального агентства по техническому регулированию и метрологии от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
| Зарегистрировано поверок | 2 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
