Государственный реестр средств измерений

Дефектоскопы универсальные Томографик, 87104-22

87104-22
Дефектоскопы универсальные Томографик (далее - дефектоскопы) предназначены для измерений амплитуд эхо-сигналов, отраженных от дефектов типа нарушения сплошности и однородности материалов в металлах и неметаллах, электропроводящих и неэлектропроводящих композитах, времени прохождения продольной ультразвуковой волны в материале, координат дефектов, толщины изделия, а также для выявления неоднородностей и несплошностей (рисок) в токопроводящих объектах контроля при вихретоковом контроле.
Карточка СИ
Номер в госреестре 87104-22
Наименование СИ Дефектоскопы универсальные
Обозначение типа СИ Томографик
Изготовитель Общество с ограниченной ответственностью "Научно-промышленная компания "Техновотум" (ООО НПК "Техновотум"), г. Москва, г. Зеленоград
Год регистрации 2022
Срок свидетельства 17.10.2027
МПИ (интервал между поверками) 1 год
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Дефектоскопы универсальные Томографик (далее - дефектоскопы) предназначены для измерений амплитуд эхо-сигналов, отраженных от дефектов типа нарушения сплошности и однородности материалов в металлах и неметаллах, электропроводящих и неэлектропроводящих композитах, времени прохождения продольной ультразвуковой волны в материале, координат дефектов, толщины изделия, а также для выявления неоднородностей и несплошностей (рисок) в токопроводящих объектах контроля при вихретоковом контроле.

Описание

Принцип действия дефектоскопов в ультразвуковом режиме основан на способности ультразвуковых колебаний распространяться в контролируемых изделиях и отражаться от границ разделов сред, возникающих при появлении различных неоднородностей и несплошностей в различных объектах контроля (ОК) - металлах и неметаллах, электропроводящих и неэлектропроводящих композитах.

Напряжение генератора импульсов возбуждения (ГИВ) подается на пьезоэлектрический преобразователь (ПЭП). Ультразвуковые колебания (УЗК), генерируемые ПЭП, распространяются в объекте контроля, отражаются от дефекта и принимаются дефектоскопом при различных положениях ПЭП относительно дефекта.

Принцип действия дефектоскопов в вихретоковом режиме основан на способности регистрации изменения амплитуд и фаз сигналов при наличии неоднородностей и несплошностей в токопроводящих ОК.

Дефектоскопы состоят из электронного блока, в соответствии с модификацией дефектоскопа и с заказом могут поставляться преобразователи и подключаемые сканирующие устройства (сканеры).

Сканеры могут поставлять следующих моделей: УСО-1ТМ, тандем, слайдер М1, слайдер М3, УСК-4Т, УСК-5ТМ, УСК-ТЛ, видеосканер, лыжа искательная 2.69.

ПЭП могут поставляться следующих моделей:

- П121: П121-2.5-18, П121-2.5-20, П121-2.5-40, П121-2.5-45, П121-2.5-50, П121-2.5-60, П121-2.5-65, П121-2.5-70, П121-2.5-75, П121-2.5-90, П121-5.0-40, П121-5.0-45, П121-5.0-50, П121-5.0-60, П121-5.0-65, П121-5.0-70, П121-5.0-75, П121-5.0-90, П121-0,6-50, П 121-1.25-90002, П121-0.4-90, ЖД, П121-1.25-90-003 (УСК-4Т), ЖД, П121-2.5-40-003 (УСК-4Т, УСК-ТЛ), ЖД, П121-2.5-50-003 (УСК-4Т, УСК-ТЛ), ЖД;

- П111: П111-1.25-К20, П111-2.5-К12, П111-2.5-К20, П111-5.0-К6, П111-5.0-К12, П111-10.0-К6, П111-0.2, П111-0.3;

- П112: П112-2.5-12/2, П112-2.5-20/2, П112-5.0-12/2, П112-5.0-3х4, П112-5.0-К6;

- П131: П131-2.5-0/18 (ПКО), ЖД, П131-2.5-0/20 (ПКО), ЖД;

- П122: П122-2.5-90-К (зубья колеса), ЖД, П122-2.5-90-Ш (зубья шестеренок), ЖД;

- Е411: Е411-3,0-К18, ЭМА, Е411-5,0-К12-001, Е411-3,0-К18.

Вихретоковые преобразователи могут поставляться следующих моделей: ВТП-2-02, ВТП-2-02У, ВТП-3-02, ВТП-3-02У, ВТП-4-02.

В зависимости от назначения, дефектоскопы выпускаются в следующих модификациях: Томографик 5М, Томографик УД4-ТМ, Томографик УД4-ТМ (2.69), которые отличаются методами контроля, количеством каналов контроля, подключаемыми сканирующими устройствами, интерфейсом управления, версией программного обеспечения, габаритными размерами и условиями эксплуатации.

Дефектоскопы в режиме ультразвукового метода контроля поддерживают от 1 до 32 каналов, в режиме вихретокового метода контроля - от 1 до 16 каналов.

Томографик 5М - универсальный дефектоскоп общего назначения с использованием методов ультразвуковой, вихретоковой дефектоскопии с различными видами сканеров, которые поставляются по заказу. Может быть использован как толщиномер, структуроскоп, акустический тензометр и видеоскоп. В состав Томографик 5М могут входить ПЭП ультразвуковые типа П111; П112, П121, П131, П122, Е411, вихретоковые преобразователи типа ВТП-2, ВТП-3, ВТП-4, сканеры типа УСО, УСК, слайдеры. Количество и тип преобразователей и сканеров поставляется в соответствии с заказом.

Томографик УД4-ТМ - дефектоскоп железнодорожного назначения для контроля деталей подвижного состава и их составных частей с использованием методов ультразвуковой и вихретоковой дефектоскопии. Применяется отдельно и совместно со специализированными сканерами, которые поставляются по заказу. В состав Томографик УД4-ТМ могут входить ПЭП ультразвуковые типа П111; П112, П121, П131, П122, Е411, вихретоковые преобразователи типа ВТП-2, ВТП-3, ВТП-4, сканеры типа УСО, УСК, слайдеры. Количество и тип преобразователей и сканеров поставляется в соответствии с заказом.

Томографик УД4-ТМ (2.69) - рельсовый ультразвуковой дефектоскоп для обнаружения и регистрации сигналов от дефектов в подошве железнодорожных рельсов при сплошном контроле, с дополнительной возможностью проведения уточняющего контроля в любом сечении рельса ручными датчиками методом ультразвуковой дефектоскопии. Используется в составе съемных и мобильных средств рельсовой дефектоскопии, в исполнении для однониточного и двухниточного ультразвукового контроля. В состав Томографик УД4-ТМ (2.69) могут входить ПЭП ультразвуковые П111-2,5, П112-2,5, П121-2,5-45, П121-2,5-50, П121-2,5-65, П121-2,5-70, П121-0,6-50, количество и тип преобразователей поставляется в соответствии с заказом. Дефектоскоп поставляется со сканером (лыжа искательная 2.69) с предустановленным датчиком пути (энкодером).

Дефектоскопы используются совместно с преобразователями производства ООО НПК «Техновотум» в зависимости от комплектации.

Нанесение знака поверки и знака утверждения типа на средство измерений не предусмотрено.

Заводской номер имеет числовой формат, расположен на задней стенке электронного блока, выполнен способом нанесения наклейки, обеспечивающим возможность прочтения и сохранность в процессе эксплуатации.

Общий вид дефектоскопов представлен на рисунке 1. Общий вид преобразователей представлен на рисунке 2. Общий вид сканеров на рисунке 3.

в)

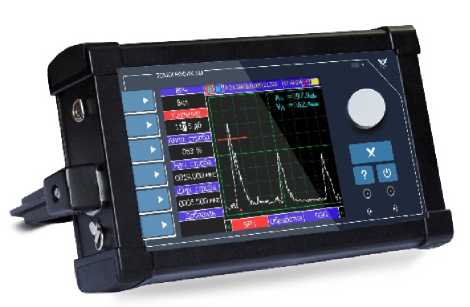

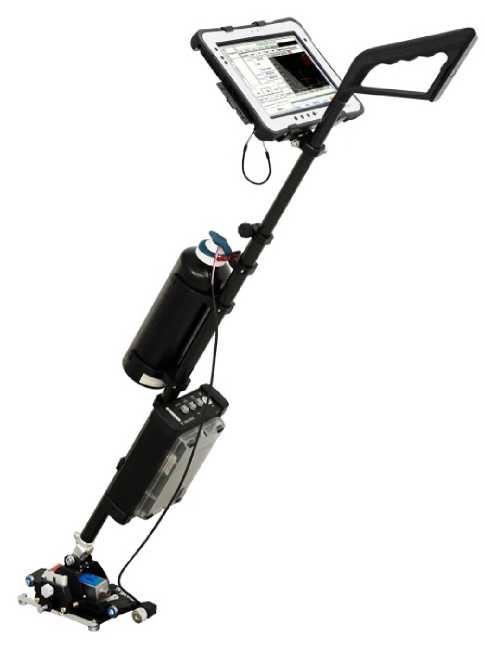

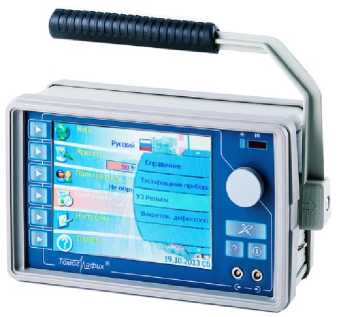

Рисунок 1 - Общий вид дефектоскопов:

а) Томографик 5М; б) Томографик УД4-ТМ; в) Томографик УД4-ТМ (2.69)

а)

б)

а)

б)

в)

г)

д)

Рисунок 2 - Общий вид преобразователей:

е)

а) П111; б) П112; в) П121; г) ВТП-2; д) ВТП-3; е) П131

а)

б)

в)

г)

е)

ж)

з)

д)

и)

Рисунок 3 - Общий вид сканеров:

а) УСО-1Т; б) УСК-5ТМ; в) тандем; г) слайдер М1; д) слайдер М3; е) УСК-5ТМ;

ж) УСК-ТЛ; з) видеосканер; и) лыжа искательная 2.69

Схема пломбировки от несанкционированного доступа представлена на рисунке 4. Пломбируется ООО НПК «Техновотум» с заливкой головки болта на корпусе Томографик и с применением наклейки на задней стенке.

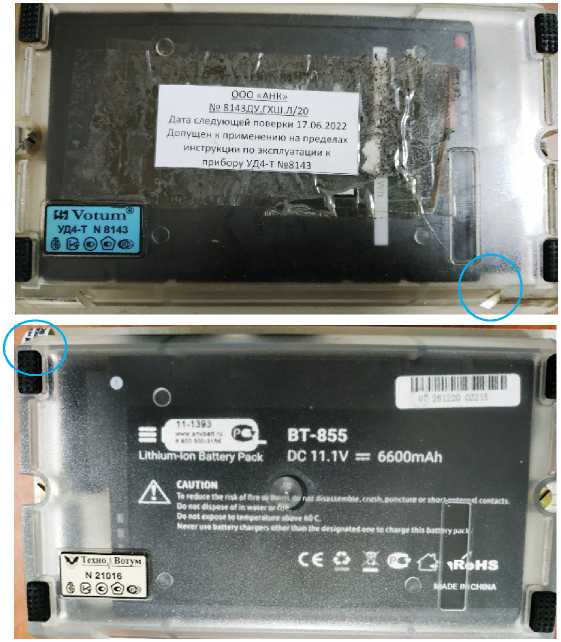

Рисунок 4 - Схема пломбировки от несанкционированного доступа

Схема места нанесения заводского номера представлена на рисунке 5. Применяется наклейка с маркировкой зав. № ООО НПК «Техновотум» на корпусе Томографик.

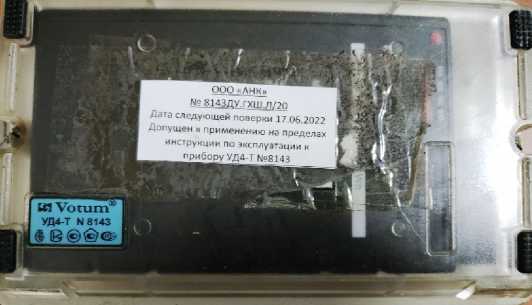

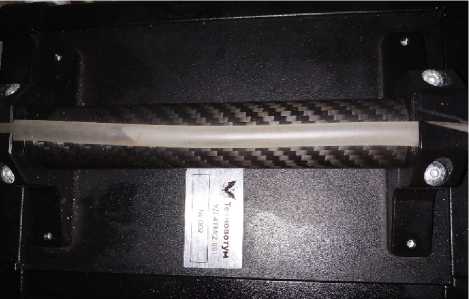

Рисунок 5 - Обозначение места нанесения заводского номера

Программное обеспечение

Программное обеспечение (ПО) выполняет (обеспечивает) функции управления дефектоскопом и изменения его настроек, регистрации и визуализации измерений, а также обработки их результатов, сохранения файлов настроек и файлов с результатами контроля.

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Метрологически значимая часть не выделена, всё ПО является метрологически значимым.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

Дефектоскоп общего назначения

Вихретоковый дефектоскоп

Номер версии (идентификационный номер) ПО

3.25 и выше

1.22 и выше

Цифровой идентификатор ПО

-

-

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений отношений амплитуд сигналов на входе приемника, дБ

от 60,4 до 108,9

Пределы допускаемой абсолютной погрешности измерений отношений амплитуд сигналов на входе приемника, дБ

±2,0

Диапазон измерений длительности временных интервалов, мкс - для Томографик УД4-ТМ (2.69)

- для Томографик 5М и Томографик УД4-ТМ

от 0,50 до 995,00 от 0,31 до 1500,00

Пределы допускаемой абсолютной погрешности измерений длительности временных интервалов, мкс

±0,06

Диапазон измерений расстояния до дефекта энкодером (датчиком пути) для Томографик УД4-ТМ (2.69), мм

от 1 до 5000

Пределы допускаемой абсолютной погрешности измерений расстояния до дефекта энкодером (датчиком пути) для Томографик УД4-ТМ (2.69), мм

±(0,5 + 0,002-L*)

Диапазон измерений глубины залегания дефектов (по стали), мм

- П111-2,5

- П112-2,5

- П121-2,5-50

- П111-5

от 6 до 590

от 3 до 590

от 6 до 590

от 3 до 590

Диапазон измерений толщин изделия (по стали) для Томографик 5М и Томографик УД4-ТМ, мм

от 2 до 600

Пределы допускаемой абсолютной погрешности измерений глубины залегания дефекта или толщины изделия (по стали) для ПЭП типа П111 и П112, мм

±2

Диапазон измерений глубины залегания дефектов (по стали) для ПЭП типа П121, мм

от 6 до 320

Пределы допускаемой абсолютной погрешности измерений глубины залегания дефектов (по стали) для ПЭП типа П121, мм

±(2+0,03-H**)

Продолжение таблицы 2

Наименование характеристики

Значение

Диапазон измерений координаты от точки ввода до проекции дефекта на поверхность сканирования для ПЭП типа П121, мм

от 7 до 50

Пределы допускаемой абсолютной погрешности измерений координаты от точки ввода до проекции дефекта на поверхность сканирования для ПЭП типа П121, мм

±(2+0,03^X***)

Пределы допускаемой абсолютной погрешности выявления дефектов в виде риски с глубиной в диапазоне от 0,5 до 3,0 мм и шириной 0,1 мм, мм

±0,2

* L - расстояние, измеренное энкодером, мм

* *H - измеренное значение глубины залегания дефектов, мм

* **X — измеренное значение координаты от точки ввода до проекции дефекта на поверхность сканирования, мм

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Минимальные размеры выявляемого поверхностного искусственного дефекта в виде риски на образце из алюминиевого сплава, мм: - глубина;

- ширина.

0,30±0,05

0,10±0,05

Минимальные размеры выявляемого поверхностного искусственного дефекта в виде риски на образце из ферромагнитного материала, мм: - глубина;

- ширина.

0,30±0,05

0,10±0,05

Диапазон рабочих частот, МГц

от 0,2 до 10

Диапазон установки длительности полуволн импульсов генератора импульсов возбуждения (ГИВ), нс

от 25 до 1250

Допускаемое отклонение установки длительности полуволн импульса ГИВ, %

±10

Дискретность установки длительности импульса ГИВ, нс

12,5

Пределы допускаемого абсолютного отклонения настройки порогового индикатора (зона нечувствительности), дБ

±0,3

Диапазон установки усиления, дБ

от 45 до 177

Время установления рабочего режима, минут, не более

5

Время полной перенастройки прибора при наличии в архиве параметров ПЭП и материала объекта контроля, минут, не более

1

Средний срок службы (исключая ПЭП и аккумулятор), лет, не менее

7

Масса электронного блока со встроенным аккумулятором, кг, не более

10

Габаритные размеры электронного модуля (ДхШхВ), мм, не более

150x400x300

Параметры электрического питания: от сети переменного тока

- напряжение переменного тока, В

- частота переменного тока, Г ц от встроенного аккумулятора

- номинальное напряжение, В

- емкость, Ач, не менее

от 100 до 250 50±1

11

3

Продолжение таблицы 3

Наименование характеристики

Значение

Условия эксплуатации:

- температура окружающей среды, °С

от -40 до +50

Степень защиты дефектоскопа от проникновения внутрь пыли и воды по ГОСТ 14254

IP54

Вид климатического исполнения дефектоскопа по ГОСТ Р 52931-2008

С3

Знак утверждения типа

наносится типографским способом на титульный лист руководства по эксплуатации.

Комплектность

Таблица 4 - Комплектность дефектоскопа

Наименование

Обозначение

Количество

Дефектоскоп универсальный

Томографик

1 шт.

Блок питания

1 шт.

Переходник подачи синхроимпульсов

1 шт.

Сканеры**

УСО-1ТМ, тандем, слайдер М1, слайдер М3, УСК-4Т, УСК-5ТМ, УСК-ТЛ, видеосканер

1 шт.*

Сканер***

лыжа искательная 2.69

1 шт.

Кабели соединительные

1 шт.*

Преобразователи ультразвуковые

П111; П112; П121, П131

1 шт.*

Преобразователи вихретоковые**

ВТП-2, ВТП-3, ВТП-4

1 шт.*

Испытательный образец

1 шт.

Стандартный образец СО-3Р ГОСТ 18576

1 шт.

Упаковка

1 шт.

Дефектоскоп универсальный «Томографик 5М» Руководство по эксплуатации

Дефектоскоп универсальный Томографик УД4-

ТМ Руководство по эксплуатации

Дефектоскоп универсальный Томографик УД4-ТМ(2.69) Руководство по эксплуатации

РДГЕ 401.00.00.000 РЭ

ВЛНГ 038 РЭ

ВЛНГ 038(2.69) РЭ

1 экз.

*количество и тип преобразователей, кабелей для их подключения, сканеров поставляется в соответствии с заказом

**для модификаций Томографик 5М и Томографик УД4-ТМ

***для модификации Томографик УД4-ТМ (2.69)

Сведения о методах измерений

приведены в разделе 6 «Порядок работы» руководства по эксплуатации РДГЕ 401.00.00.000 РЭ «Дефектоскоп универсальный «Томографик 5М», в разделе 6 «Порядок работы» руководства по эксплуатации ВЛНГ 038 РЭ «Дефектоскоп универсальный Томографик УД4-ТМ», в разделе 9 «Проведение контроля» руководства по эксплуатации ВЛНГ 038(2.69) РЭ «Дефектоскоп универсальный «Томографик УД4-ТМ(2.69)».

Нормативные документы

Приказ Федерального агентства по техническому регулированию и метрологии от 31 июля 2018 г. № 1621 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»;

Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3383 «Об утверждении Государственной поверочной схемы для средств измерений ослабления напряжения постоянного тока и электромагнитных колебаний в диапазоне частот от 20 Гц до 178,4 ГГц»;

ТУ 26.51.66-004-83231613-2021 «Дефектоскопы универсальные Томографик.

Технические условия».
