| Номер в госреестре | 87105-22 |
| Наименование СИ | Резервуар стальной горизонтальный цилиндрический |
| Обозначение типа СИ | РГС-10 (5/5)-А-Т-СО-У1 |
| Изготовитель | Акционерное общество "Ремонтно-механический завод "Енисей" (АО "РМЗ "Енисей"), г. Красноярск |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуар стальной горизонтальный цилиндрический РГС-10 (5/5)-А-Т-СО-У1 (далее -резервуар) предназначен для измерения объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.
Принцип действия резервуара основан на заполнении его нефтью или нефтепродуктом до определенного уровня, соответствующего заданному значению объема.
Резервуар представляет собой горизонтально расположенный цилиндрический стальной сосуд с днищами, состоящий из двух секций. Секции разделены между собой перегородкой. По наружной поверхности резервуар теплоизолирован слоем минеральной ваты и покрыт стальным оцинкованным листом.
Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки.
Заводской номер резервуара в виде цифрового обозначения, состоящий из арабских цифр, нанесен методом гравировки на маркировочную табличку резервуара (рисунок 1).
Резервуар РГС-10 (5/5)-А-Т-СО-У1 с заводским номером 6951, расположен по адресу: 423970, Республика Татарстан, муниципальный район Муслюмовский, сельское поселение Тойгильдинское, НПС «Муслюмово», АРНУ филиал АО «Транснефть-Прикамье».
Общий вид резервуара РГС-10 (5/5)-А-Т-СО-У1 представлен на рисунке 2.
Нанесение знака поверки на средство измерений не предусмотрено.

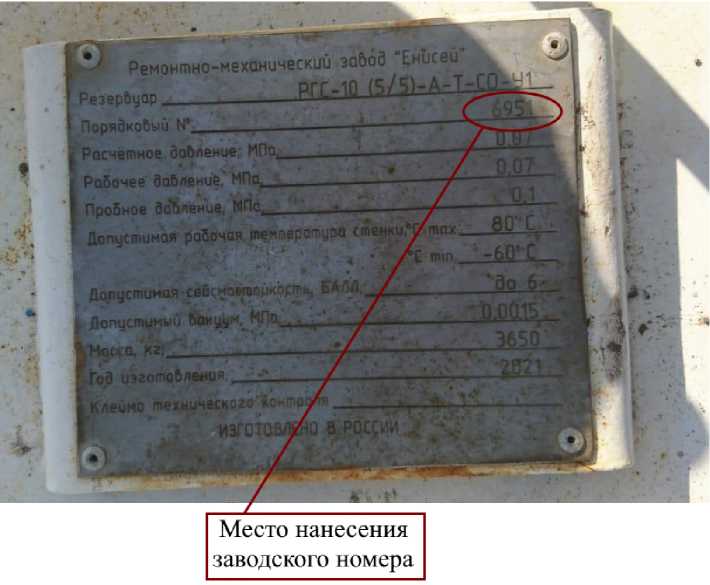

Рисунок 1 - Место нанесения заводского номера

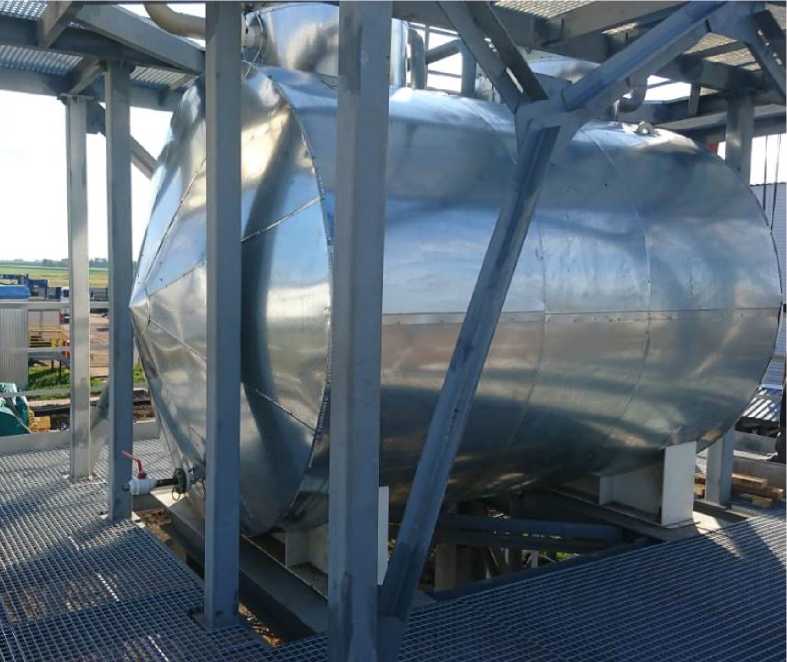

Рисунок 2 - Общий вид резервуара РГС-10 (5/5)-А-Т-СО-У1
Пломбирование резервуара РГС-10 (5/5)-А-Т-СО-У1 не предусмотрено.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, м3 | 10 |
| Номинальная вместимость секции №1, м3 | 5 |
| Номинальная вместимость секции №2, м3 | 5 |
| Пределы допускаемой относительной погрешности определения вместимости (объемный метод), % | ±0,25 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: | |
| Температура окружающего воздуха, оС | от -50 до +50 |
| Атмосферное давление, кПа | от 84,0 до 106,7 |
| Средний срок службы, лет, не менее | 30 |
наносится на титульный лист паспорта резервуара типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар стальной горизонтальный цилиндрический | РГС-10 (5/5)-А-Т-СО-У1 | 1 шт. |
| Паспорт | - | 1 экз. |
| Градуировочная таблица | - | 2 экз. |
приведены в пункте 8 паспорта на резервуар.
Приказ Росстандарта от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
