| Номер в госреестре | 87109-22 |
| Наименование СИ | Вискозиметры высокого давления |
| Обозначение типа СИ | VISCOlab PVT |
| Изготовитель | "Cambridge Viscosity", США |
| Год регистрации | 2022 |
| Срок свидетельства | 17.10.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Вискозиметры высокого давления VISCOlab PVT (далее - вискозиметры) предназначены для измерения вязкости при высоких температурах и высоких давлениях.
Принцип действия вискозиметров основан на измерении времени перемещения поршня, находящегося между двумя электромагнитными катушками. Вязкость анализируемой пробы определяют по калибровочной зависимости времени перемещения поршня от вязкости, построенной с помощью стандартных образцов с аттестованными значениями вязкости.
Конструктивно вискозиметры выполнены в виде нескольких блоков: стенд, на котором расположена измерительная камера с термостатирующим кожухом, трубной обвязкой и ручными вентилями высокого давления, датчиком давления и встроенным датчиком температуры; термостат с возможностью нагрева и охлаждения анализируемой пробы; блок индикации давления и блок обработки измерительной информации ViscoPro. В комплекте поставки к каждому вискозиметру идет набор поршней. Поршни отличаются диаметром и рабочими диапазонами измерения динамической вязкости: от 0,2 до 2,0 мПа^с; от 0,25 до 5,0 мПа^с; от 0,5 до 10,0 мПа^с ; от 1,0 до 20,0 мПа^с; от 2,5 до 50,0 мПа^с; от 5,0 до 100,0 мПа^с; от 10,0 до 200,0 мПа^с; от 25 до 500 мПа^с; от 50 до 1000 мПа^с; от 100 до 2000 мПа^с; от 250 до 5000 мПа^с; от 500 до 10000 мПа^с.
Корпус вискозиметров изготавливают из нержавеющей стали, окрашиваемый в цвета в соответствии с технической документацией производителя.
Каждый экземпляр вискозиметра однозначно идентифицируется по наименованию и серийному номеру. Серийный номер наносится на плиту основания стенда, на котором находится измерительная камера, типографским или иным пригодным способом и имеет буквенно-цифровое обозначение. Нанесение знака поверки и знака утверждения типа на вискозиметры не предусмотрено.
Общий вид вискозиметров представлен на рисунке 1. Место нанесения серийного номера на вискозиметры представлено на рисунке 2.

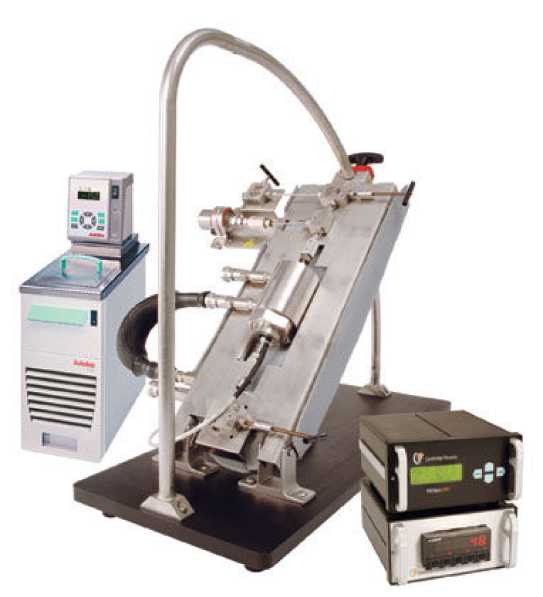

Рисунок 1 - Общий вид вискозиметров высокого давления VISCOlab PVT

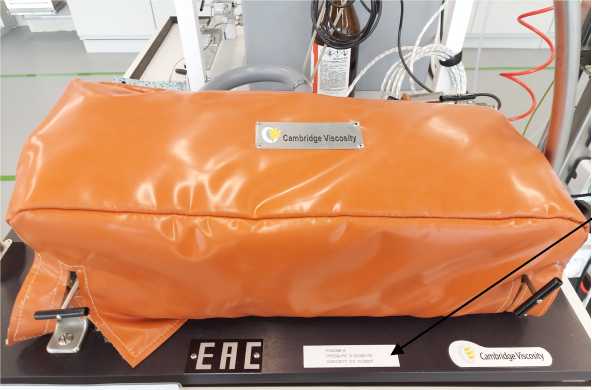

Место нанесения серийного номера
Рисунок 2 - Место нанесения серийного номера на вискозиметры высокого давления
VISCOlab PVT
Пломбирование вискозиметров не предусмотрено. Конструкция вискозиметров обеспечивает ограничение доступа к частям вискозиметров, несущим первичную измерительную информацию, и местам настройки (регулировки).
Вискозиметры оснащены внешним программным обеспечением (далее - ПО). ПО является метрологически значимым и выполняет следующие функции:
- управление вискозиметром;
- вычисление, хранение, передача результатов измерений;
- редактирование параметров вискозиметров.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014. Влияние ПО на метрологические характеристики учтено при их нормировании.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | VISCOpvt Software |
| Номер версии (идентификационный номер) ПО | не ниже V1.5 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазоны измерений динамической вязкости, мПа^с | |
| - поршень 0,2-2; | от 0,4 до 2,0 |
| - поршень 0,25-5; | от 0,4 до 5,0 |
| - поршень 0,5-10; | от 0,5 до 10,0 |
| - поршень 1-20; | от 1,0 до 20,0 |
| - поршень 2,5-50; | от 2,5 до 50,0 |
| - поршень 5-100; | от 5,0 до 100 |
| - поршень 10-200; | от 10,0 до 200 |
| - поршень 25-500; | от 25,0 до 500 |
| - поршень 50-1000; | от 50 до 1000 |
| - поршень 100-2000; | от 100 до 2000 |
| - поршень 250-5000; | от 250 до 5000 |
| - поршень 500-10000 | от 500 до 10000 |
| Пределы допускаемой приведенной к нормирующему | |
| значению погрешности измерений динамической вязкости1), %: | |
| - поршень 0,2-2; | ±1,5 |
| - поршень 0,25-5; | ±1,5 |
| - поршень 0,5-10; | ±1,5 |
| - поршень 1-20; | ±1,5 |
| - поршень 2,5-50; | ±1,0 |
| - поршень 5-100; | ±1,0 |
| - поршень 10-200; | ±1,0 |
| - поршень 25-500; | ±1,0 |
| - поршень 50-1000; | ±1,0 |
| - поршень 100-2000; | ±1,0 |
| - поршень 250-5000; | ±1,0 |
| - поршень 500-10000 | ±1,0 |
| 1) - нормирующее значение (Dfc, мПаю) равно верхнему вязкости поршня | пределу измерений динамической |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Диапазон показаний динамической вязкости, мПа^с | от 0,02 до 10000 |
| Диапазон показаний температуры, °С | от -50 до +200 |
| Диапазон размеров частиц, содержащихся в анализируемой пробе, мкм | от 25 до 360 |
| Максимальная температура анализируемой пробы, °С | 185 |
| Максимальное давление в камере, МПа | 138 |
| Габаритные размеры стенда, мм, не более: - длина - ширина - высота | 580 310 690 |
| Масса стенда, кг, не более | 23 |
| Габаритные размеры электронного блока ViscoPro, мм, не более: - длина - ширина - высота | 120 220 190 |
| Масса электронного блока ViscoPro, кг, не более | 2 |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Г ц | от 100 до 230 50/60 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более | от +15 до +30 95 |
наносится на титульный лист Руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Вискозиметр высокого давления | VISCOlab PVT | 1 шт. |
| Поршни для измерительной камеры | 0,2-2 0,25-5 0,5-10 1-20 2,5-50 5-100 10-200 25-500 50-1000 100-2000 250-5000 500-10000 | 1 шт. 1) |
| Программное обеспечение | ПО | 1 шт. |
| Руководство по эксплуатации | РЭ | 1 экз. |
| Методика поверки | - | 1 экз2) |
| 1) количество и наименование поршней определяется заказчиком 2) по заказу | ||
приведены в разделе 5 «Настройка и работа вискозиметра» руководства по эксплуатации
Применение вискозиметров в сфере государственного регулирования обеспечения единства измерений осуществляется в соответствии с аттестованными методиками (методами) измерений.
Приказ Росстандарта от 5 ноября 2019 г. № 2622 «Об утверждении Государственной поверочной схемы для средств измерений вязкости жидкостей».
| Зарегистрировано поверок | 5 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
