| Номер в госреестре | 87111-22 |
| Наименование СИ | Резервуары стальные горизонтальные цилиндрические |
| Обозначение типа СИ | РГС-25 |
| Изготовитель | Акционерное общество "Газпромнефть-Аэро" Филиал "Домна" (АО "Газпромнефть-Аэро" Филиал "Домна"), г. Санкт-Петербург |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары стальные горизонтальные цилиндрические РГС-25 (далее - резервуары) предназначены для измерения объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.
Тип резервуаров - стальные горизонтальные цилиндрические, номинальной вместимостью 25 м3.
Принцип действия резервуаров основан на заполнении их нефтью или нефтепродуктом до определенного уровня, соответствующего заданному значению объема.
Резервуары представляют собой горизонтально расположенный цилиндрический стальной сосуд с коническими днищами.
Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки.
Заводские номера резервуаров в виде цифрового обозначения, состоящие из арабских цифр, нанесены аэрографическим способом на днище резервуаров.
Резервуары РГС-25 с заводскими номерами 7, 8, 9, 10, 11, 12, расположены по адресу: 672040, Забайкальский край, г. Чита, ул. Летная 24 Филиал «Домна» ПУ «Черемушки» АО «Газпромнефть-Аэро».
Общий вид резервуаров РГС-25 представлен на рисунках 1, 2, 3, 4, 5, 6.
Нанесение знака поверки на средство измерений не предусмотрено.
Место нанесения заводского номера

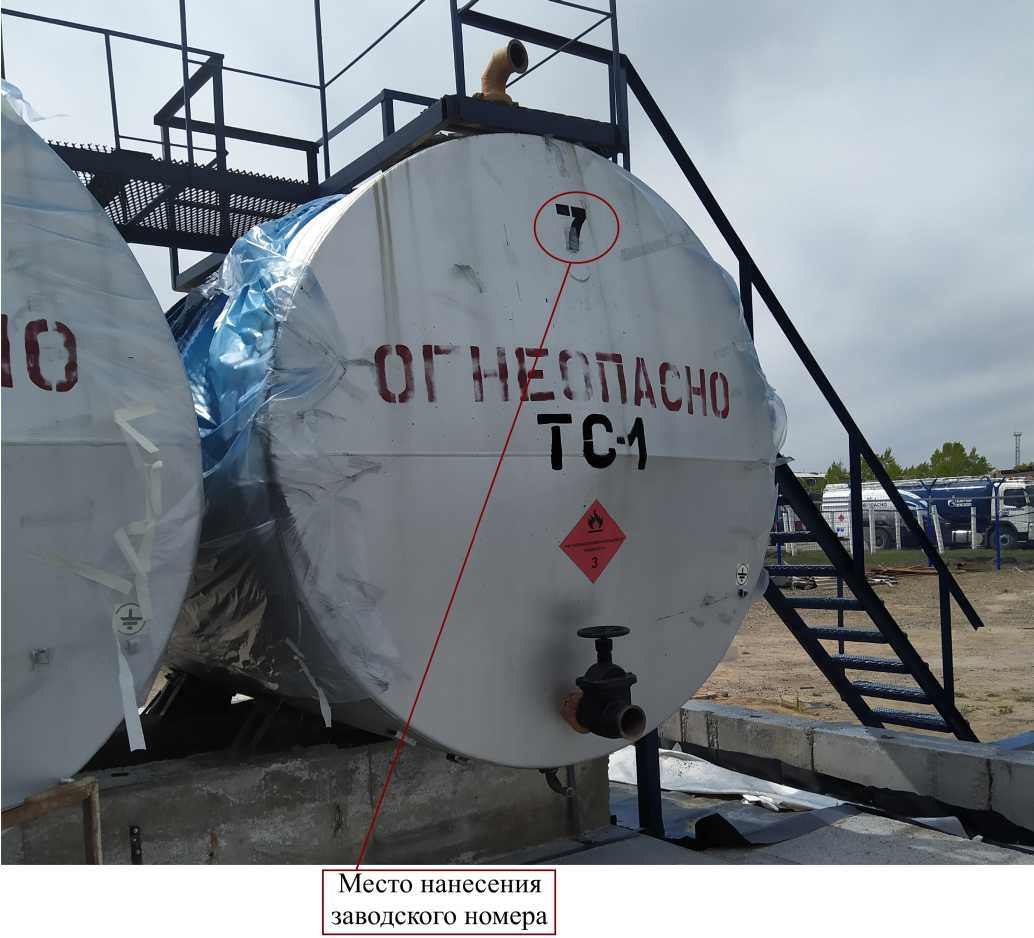

Рисунок 1 - Общий вид резервуара РГС-25 №7 с указанием места нанесения заводского номера

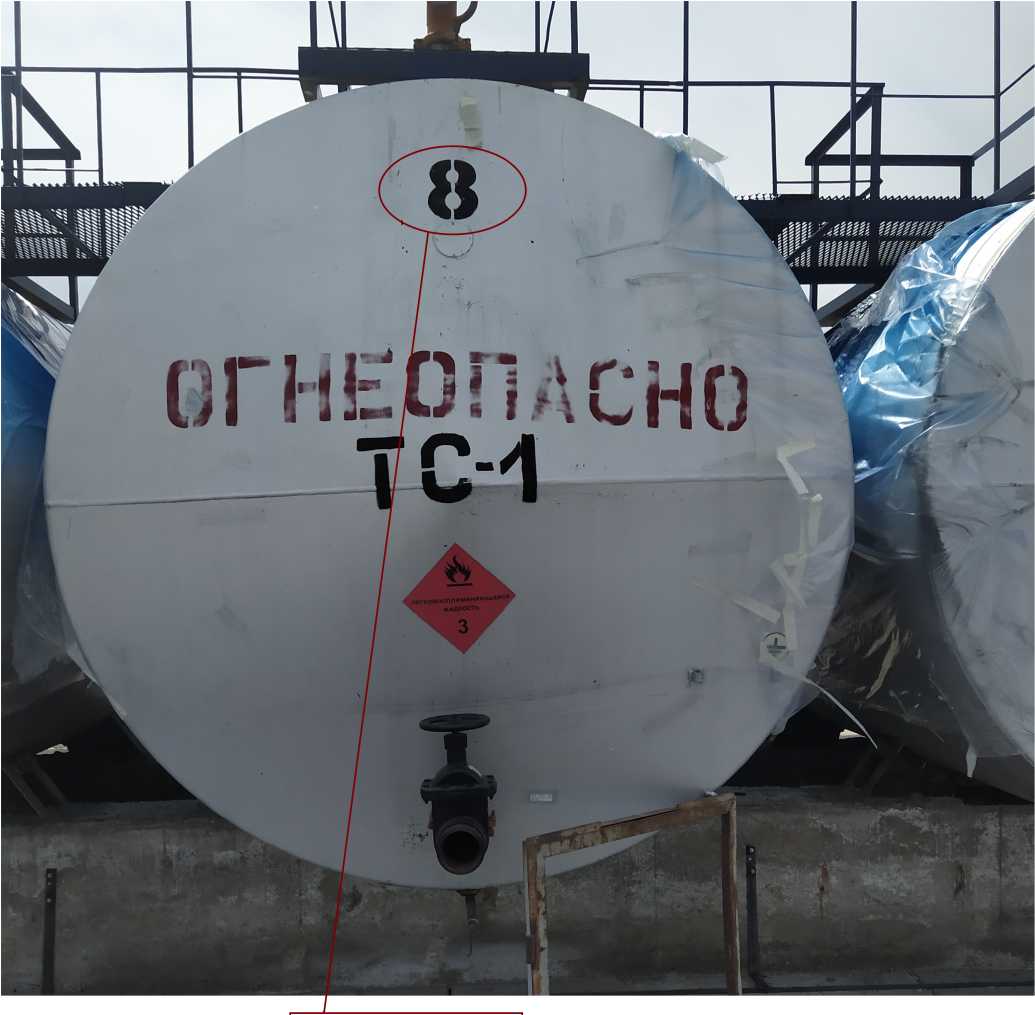

Рисунок 2 - Общий вид резервуара РГС-25 №8 с указанием места нанесения заводского номера
Место нанесения заводского номера

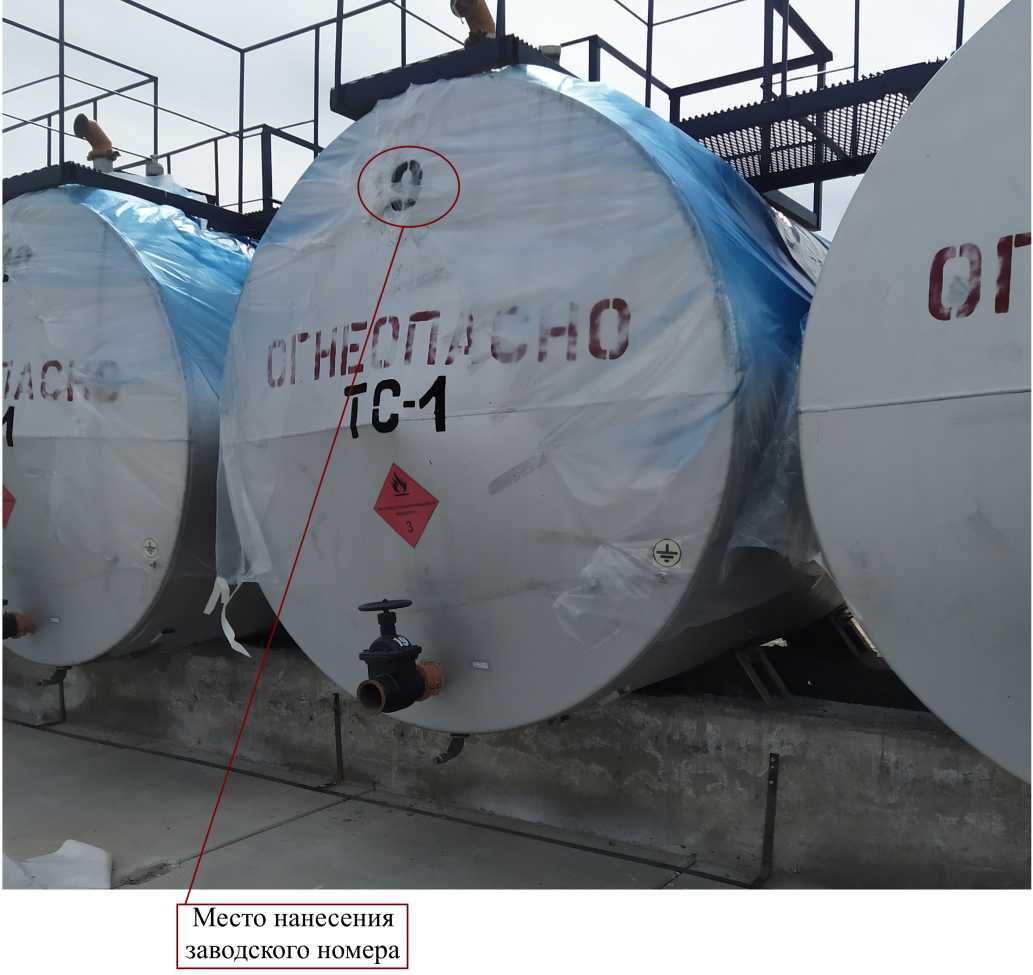

Рисунок 3 - Общий вид резервуара РГС-25 №9 с указанием места нанесения заводского номера

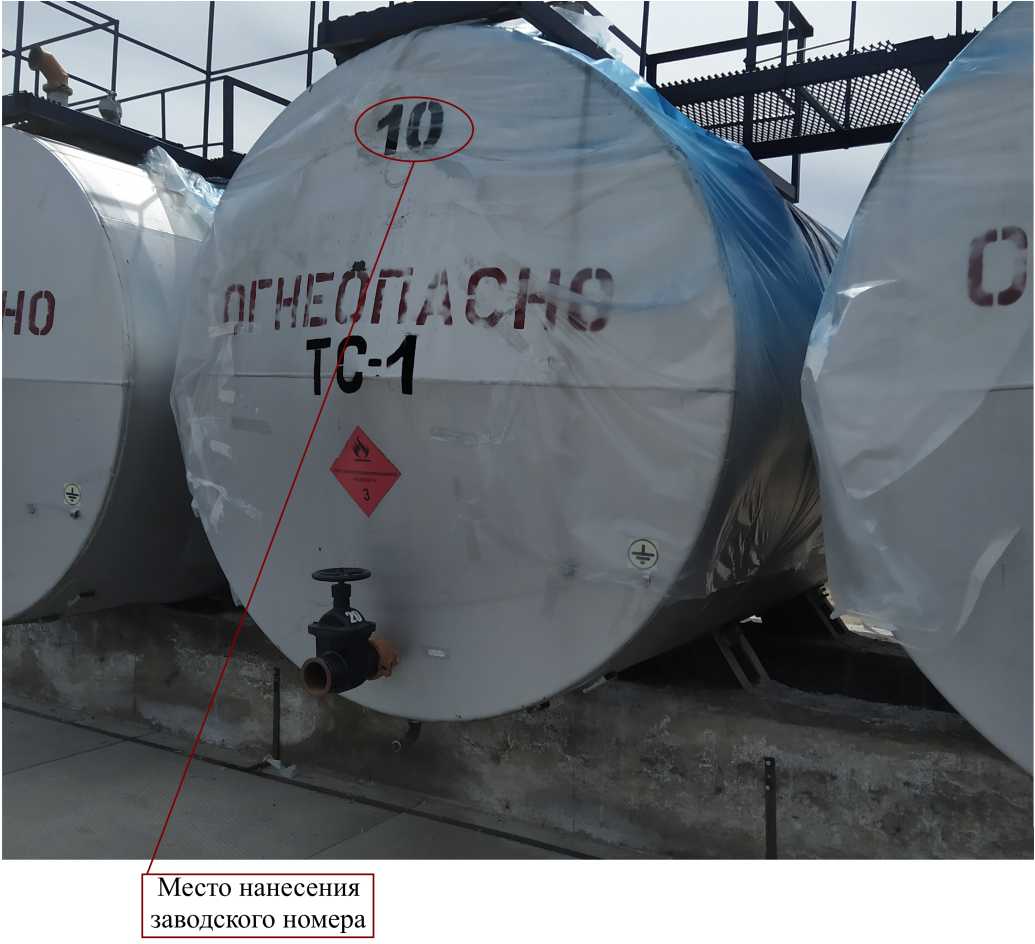

Рисунок 4 - Общий вид резервуара РГС-25 №10 с указанием места нанесения заводского номера
_
Рисунок 5 - Общий вид резервуара РГС-25 №11 с указанием места нанесения заводского номера
Место нанесения заводского номера

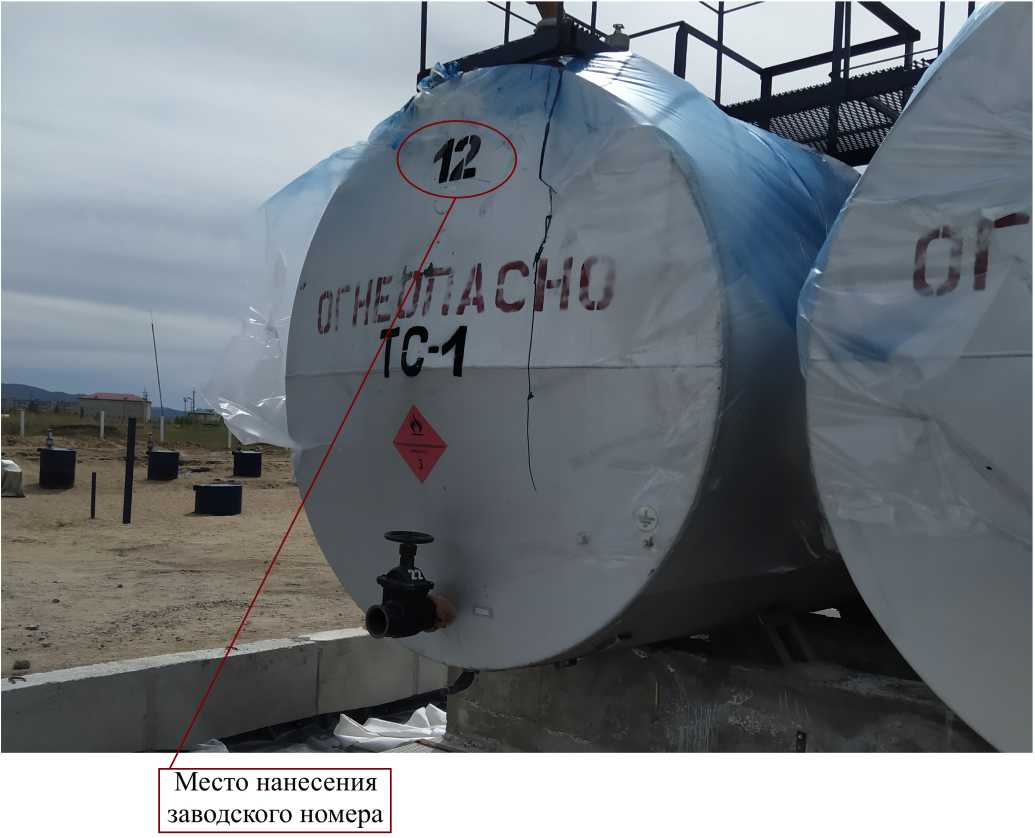

Рисунок 6 - Общий вид резервуара РГС-25 №12 с указанием места нанесения заводского номера
Пломбирование резервуаров РГС-25 не предусмотрено.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, м3 | 25 |
| Пределы допускаемой относительной погрешности определения вместимости (геометрический метод), % | ±0,25 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: | |
| Температура окружающего воздуха, оС | от -50 до +50 |
| Атмосферное давление, кПа | от 84,0 до 106,7 |
| Средний срок службы, лет, не менее | 20 |
наносится на титульный лист паспорта резервуара типографским способом.
Таблица 3- Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар стальной горизонтальный цилиндрический | РГС-25 | 1 шт. |
| Паспорт | - | 1 экз. |
| Градуировочная таблица | - | 1 экз. |
приведены в пункте 8 паспорта на резервуар.
Приказ Росстандарта от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
