| Номер в госреестре | 87112-22 |
| Наименование СИ | Колонки раздаточные сжиженного газа |
| Обозначение типа СИ | BMP LPG |
| Изготовитель | TATSUNO EUROPE a.s., Чешская Республика |
| Год регистрации | 2022 |
| Срок свидетельства | 17.10.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Колонки раздаточные сжиженного газа BMP LPG предназначены для измерений объема сжиженного углеводородного газа по ГОСТ 27578-2018 и ГОСТ Р 52087-2018.
Колонки раздаточные сжиженного газа BMP LPG состоят из корпуса, измерительного блока, блока электроники, раздаточных рукавов, а также могут комплектоваться электромеханическим счетчиком суммарного учета, дисплеем и терминалом оплаты.
Принцип действия колонок раздаточных сжиженного газа BMP LPG основан на измерениях объема сжиженного углеводородного газа, который с помощью насоса под давлением подается из резервуара, через сепаратор с газоотделителем и фильтром в измеритель объема поршневого типа FM-1029 производства «TATSUNO EUROPE a.s.», Чешская Республика, или расходомер массовый LPGmass производства фирмы Endress+Hauser Flowtec AG, Швейцария. Затем через дифференциальный клапан, электромагнитный клапан, защитную муфту и раздаточный рукав сжиженный газ поступает в баллоны заправляемого транспортного средства. Газовая фаза из газоотделителя поступает обратно в резервуар. Контроль давления жидкой фазы газа на выходе обеспечивается манометром, установленным перед раздаточным рукавом.
Информация об объеме газа поступает в электронный блок. Электронновычислительное устройство PDEX5 модификаций PDEX5L или PDEX5S производства TATSUNO EUROPE a.s. (Чешская республика) обрабатывает информацию от измерительного блока и передает на дисплей, где отображается объем выданного газа, цена и стоимость.
К данному типу колонок относятся колонки раздаточные сжиженного газа BMP LPG двух модификаций, которые отличаются конструктивными особенностями:
BMP 511/LPG - оснащена одним раздаточным рукавом с краном газораздаточным и одним дисплеем;
BMP 522/LPG - оснащена двумя независимыми гидравлическими системами и двумя раздаточными рукавами с кранами газораздаточными для возможности одновременной заправки двух транспортных средств.
Заводской номер, идентифицирующий каждый экземпляр средства измерений, указывается на маркировочной табличке в виде цифрового обозначения печатным способом.
Знак поверки в виде оттиска клейма наносится на пломбы, установленные на измеритель объема поршневого типа FM-1029, и (или) расходомер массовый LPGmass, и на электронно-вычислительное устройство.
Общий вид средства измерений с указанием мест нанесения знака утверждения
типа, знака поверки, заводского номера приведены на рисунках 1 - 5.
яял
а) Колонки раздаточные сжиженного газа ВМР 511/LPG
б) Колонки раздаточные сжиженного газа ВМР 522/LPG

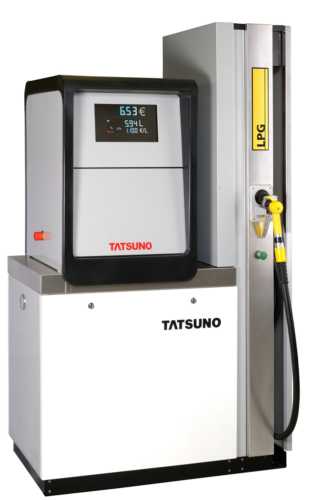

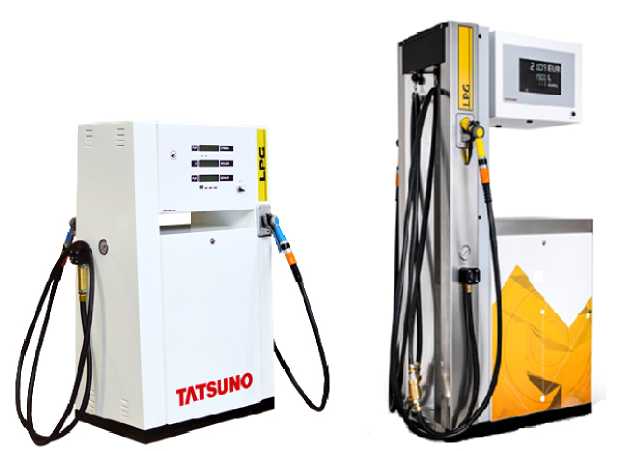

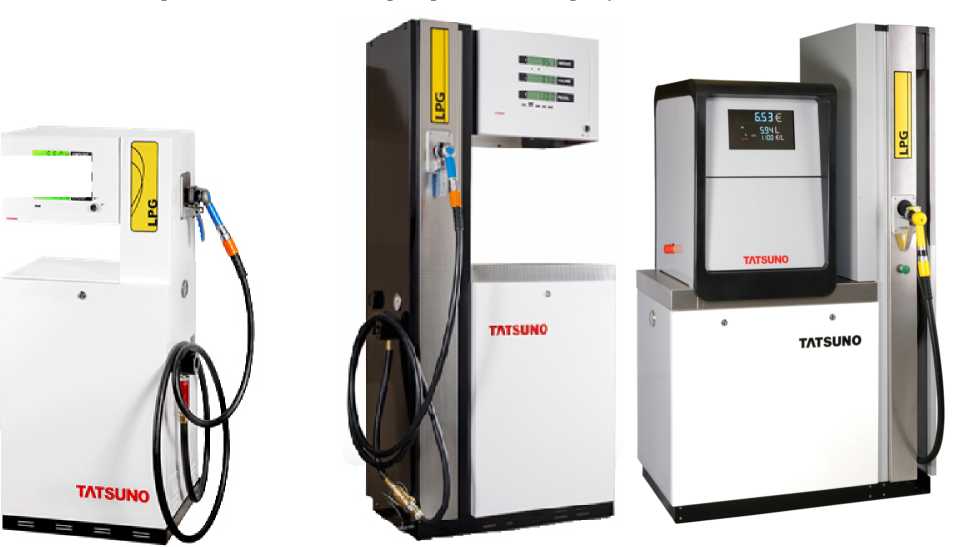

Рисунок 1 - Общий вид средства измерений
Место нанесения знака поверки

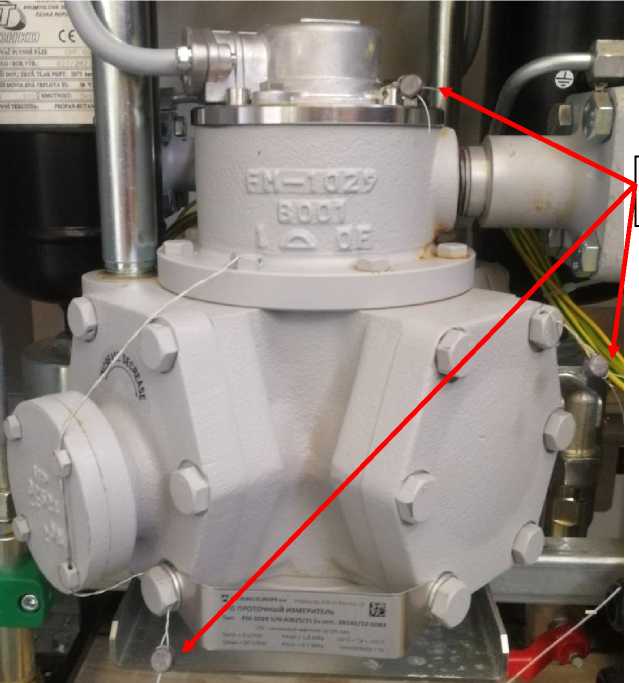

Рисунок 2 - Схема пломбировки измерителя объема поршневого типа FM-1029
Место нанесения знака поверки
SB

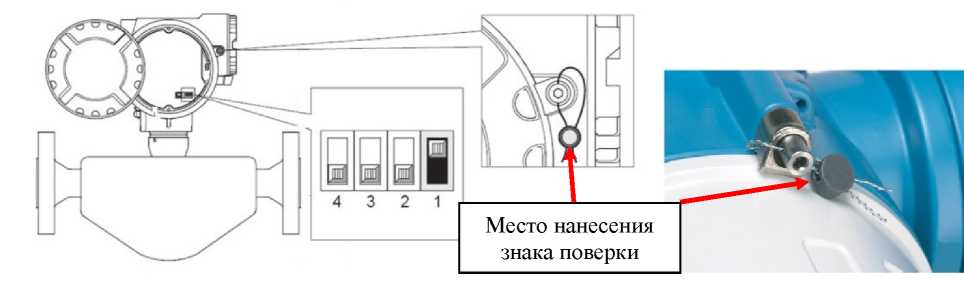

Р и с у н о к 3 - Схема пломбировки расходомера массового LPGmass
а) модификация PDEX5L

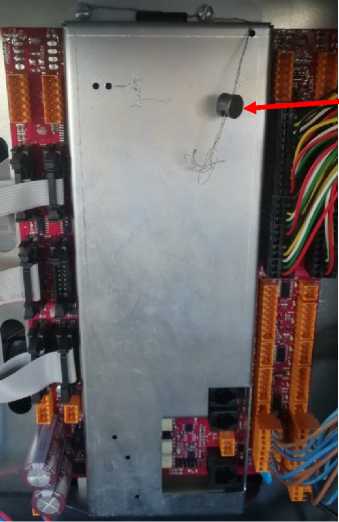

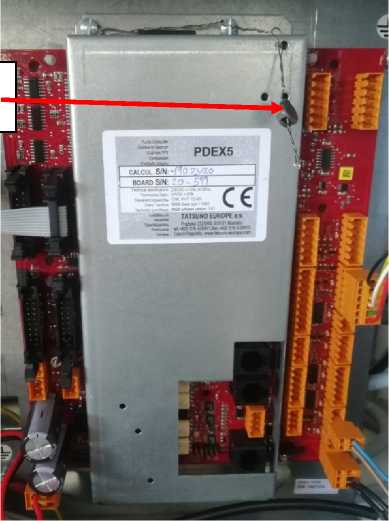

Рисунок 4 - Схема пломбировки электронно-вычислительного устройства PDEX5
Место нанесения знака поверки
б) модификация PDEX5S
Рисунок 6 - Вид маркировочной таблички
Колонки раздаточные сжиженного газа BMP LPG имеют встроенное программное обеспечение (далее - ПО), которое устанавливается предприятием-изготовителем в электронно-вычислительное устройство. ПО обеспечивает:
- контроль, получение и обработку данных от подключенных устройств;
- вычисление выдаваемого объема топлива и его стоимости;
- хранение суммарного выданного объема топлива;
- управление процессом выдачи и передачу результатов на устройства индикации и в компьютерную сеть;
- формирование отчетов.
Уровень защиты программного обеспечения «высокий» в соответствии с Рекомендацией Р 50.2.077-2014.
Таблица 1- Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение | |
| Идентификационное наименование ПО | PDEX5L | PDEX5S |
| Номер версии (идентификационный номер) ПО | не ниже 1.01 | не ниже 1.01 |
| Цифровой идентификатор ПО (контрольная сумма) | 61051 | DBD2FFA4 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Максимальный расход, дм3/мин | 50 |
| Минимальный расход, дм3/мин | 5 |
| Минимальная доза выдачи, л | 5 |
| Пределы допускаемой относительной погрешности колонки, % | ±1 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение | ||
| Рабочее давление, МПа | 1,6 | ||
| Параметры электрического питания: - напряжение переменного тока, В | 220-11 | ||
| - частота переменного тока, Г ц | 50 | ||
| Потребляемая мощность, В^А | 100 | ||
| Габаритные размеры, мм, не более BMP 511/LPG | |||
| - длина | 600 | 900 | 1037 |
| - высота | 525 | 525 | 525 |
| - ширина BMP 522/LPG | 1400 | 1900 | 1900 |
| - длина | 850 | 900 | 1037 |
| - высота | 580 | 525 | 525 |
| - ширина | 1400 | 1900 | 1900 |
| Масса, кг, не более BMP 511/LPG | 121 или 155 | ||
| BMP 522/LPG | 175 или 200 | ||
Продолжение таблицы 3
| Наименование характеристики | Значение |
| Маркировка взрывозащиты | II GB c k IIA T3 X, 1Ex d IIB T6 Gb X, 1Ex mb IIC T4 Gb X, 1Ex e IIC T5 Gb, 1Ex e IIC T3 Gb X,1Ex d IIC T6 Gb X, II Gb IIB T6, 1Ex e IIC T6 Gb, 1Ex d IIC Gb X, 1Ex e IIC Gb X, 1Ex e d IIC T6 Gb X, 1Ex mb IIC T6 Gb X, Ga/GB Ex ia IIC T4, 1Ex d IIC T6 Gb X, 1Ex d [ia] IIC T6 Gb X |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, до | от -40 до +50 95 |
| Средняя наработка на отказ, ч | 18000 |
методом печати на маркировочную табличку (рисунок 6), которая наклеивается на корпус колонки, и типографским способом на титульный лист руководства по эксплуатации и паспорта.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Колонка раздаточная сжиженного газа | BMP 511/LPG BMP 522/LPG | 1 шт. ( в соответствии с заказом) |
| Руководство по эксплуатации | - | 1 экз. |
| Паспорт | - | 1 экз. |
приведены в разделе 4 «Устройство и принцип работы» руководства по эксплуатации.
Приказ Росстандарта от 7 февраля 2018 г. № 256 «Об утверждении государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;
Стандарт предприятия TATSUNO EUROPE a.s., Чешская Республика.
