| Номер в госреестре | 87119-22 |
| Наименование СИ | Система измерений количества и показателей качества нефти СИКН № 1007 ООО "Нефтеперерабатывающий завод "Северный Кузбасс" |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | Общество с ограниченной ответственностью "Инженерно-производственная фирма Вектор" (ООО "ИПФ Вектор"), г. Тюмень |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Система измерений количества и показателей качества нефти СИКН № 1007
ООО «Нефтеперерабатывающий завод «Северный Кузбасс» (далее - СИКН) предназначена для измерения массового расхода (массы) нефти.
Принцип действия СИКН основан на прямом методе динамических измерений с помощью преобразователей массового расхода жидкости. Выходные сигналы преобразователей расхода, давления, температуры, плотности, объемной доли воды в нефти по линиям связи поступают в систему обработки информации, которая принимает информацию и производит вычисление массы и показателей качества нефти по реализованному в ней алгоритму.
Конструктивно СИКН представляет собой единичный экземпляр измерительной системы, спроектированной и смонтированной для конкретного объекта из компонентов серийного производства. В состав СИКН входит:
1) блок измерительных линий (БИЛ), состоящий из трех измерительных линий (двух рабочих и одной контрольно-резервной);
2) блок измерений показателей качества нефти (БИК), предназначенный для измерения показателей качества нефти;
3) система сбора и обработки информации (СОИ), предназначенная для сбора и обработки информации, поступающей от измерительных преобразователей, а также для вычислений, индикации и регистрации результатов измерений;
4) блок трубопоршневой поверочной установки (ТПУ), предназначенный для проведения поверки и контроля метрологических характеристик преобразователей массового расхода.
В составе СИКН функционально выделены измерительные каналы (ИК) массового расхода, определение метрологических характеристик которых осуществляется комплектным методом при поверке СИКН.
Состав СИКН с измерительными компонентами представлен в таблице 1.
Таблица 1 - Состав СИКН
| Наименование и тип средства измерений | Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений |
| Блок измерительных линий | |
| Счетчики-расходомеры массовые Micro Motion, мод. CMF 300 | 13425-06 |
| Термопреобразователи сопротивления 90 мод. 902820/10 | 68302-17 |
| Датчики давления Метран-150 | 32854-13 |
| Блок измерений показателей качества нес | )ти |
| Преобразователи плотности жидкости измерительные 7835 | 15644-06 |
| Влагомеры нефти поточные УДВН-1пм | 14557-05 |
| Термопреобразователи сопротивления 90 мод. 902820/10 | 68302-17 |
| Датчики давления Метран-150 | 32854-13 |
| Расходомеры-счетчики ультразвуковые многоканальные УРСВ «ВЗЛЕТ МР» | 28363-04 |
| Система обработки информации | |
| Комплексы измерительно-вычислительные Вектор-02 | 62761-15 |
| Блок трубопоршневой поверочной установки | |
| Установки трубопоршневые поверочные ТПУ Сапфир-Вектор-350 | 70652-18 |
| Термопреобразователи сопротивления 90 мод. 902820/10 | 68302-17 |
| Датчики давления Метран-150 | 32854-13 |
СИКН обеспечивает выполнение следующих функций:
- автоматическое вычисление массы «брутто» нефти;
- автоматизированное вычисление массы «нетто» нефти;
- автоматическое измерение технологических параметров (температуры и давления);
- автоматическое измерение показателей качества нефти (плотности и массовой доли воды в нефти);
- отображение (индикацию), регистрацию и архивирование результатов измерений;
- поверку преобразователей массового расхода на месте эксплуатации без прекращения учётных операций;
- контроль метрологических характеристик преобразователей массового расхода , поточных плотномера и влагомера на месте эксплуатации без прекращения учётных операций;
- отбор объединённой пробы нефти по ГОСТ 2517-2012;
- получения 2- часовых, сменных, суточных и месячных отчётов, актов приёма-сдачи нефти, паспортов качества и журналов регистрации показаний средств измерений с выводом данных на дисплей и на печатающее устройство;
- дистанционное управление запорной арматурой.
Заводской номер №1007, указан в инструкции по эксплуатации. Пломбирование СИКН не предусмотрено.

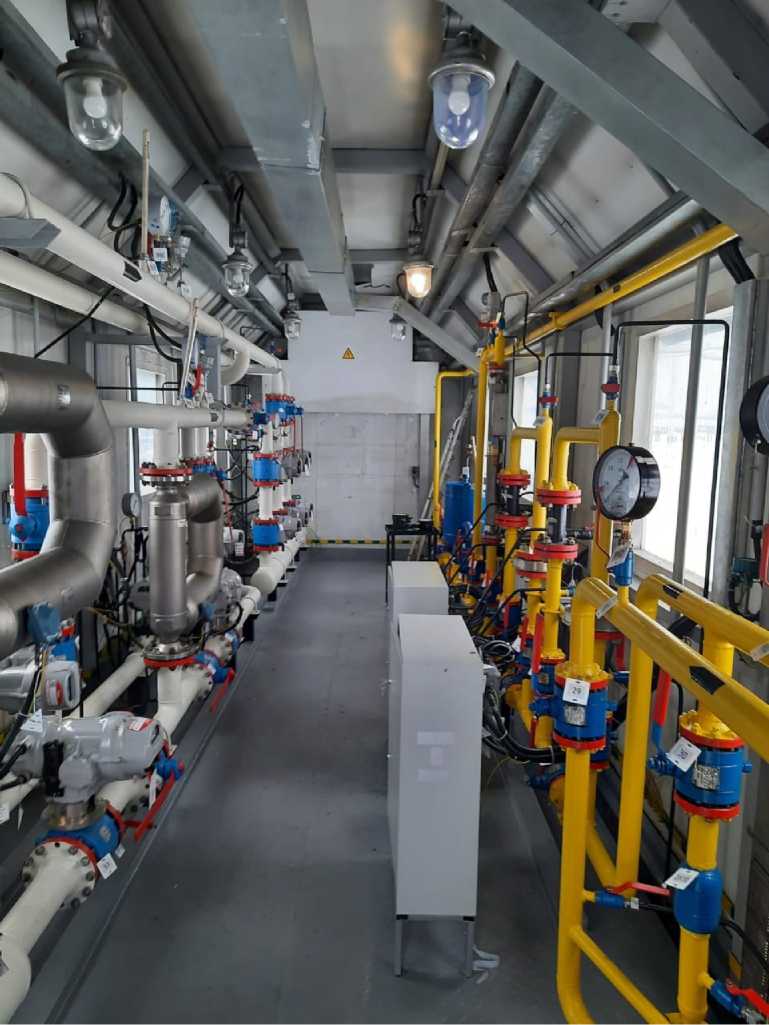

Общий вид СИКН представлен на рисунке 1.
Рисунок 1 - Общий вид СИКН
Программное обеспечение (далее - ПО) СИКН представлено встроенным прикладным ПО комплекса измерительно-вычислительного «Вектор-02» и АРМ оператора СИКН.
Идентификационные данные ПО приведены в таблице 2.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
Таблица 2 - Идентификационные данные ПО
| Идентификационные данные (признаки) | ИВК Вектор-02 | АРМ оператора | |
| Идентификационное наименование ПО | icc mt | calc.dll | Module2.bas |
| Номер версии (идентификационный номер) ПО | 6.4.2 | 1.1 | 1.1 |
| Цифровой идентификатор ПО | 3555877189 | 44BAA61F | 66F2A061 |
| Алгоритм вычисления цифрового идентификатора | CRC32 | ||
Таблица 3 - Состав и основные метрологические характеристики измерительных каналов
СИКН
| Номер ИК | Наименова ние ИК | Количество ИК | Состав ИК | Диапазон измерений по одному ИК, т/ч | Пределы допускаемой относительной погрешности измерения массового расхода, % | |
| Первичные измерительные преобразователи | Вторичная часть | |||||
| 1-3 | ИК массового расхода нефти | 3 | Счетчики-расходомеры массовые Micro Motion модели CMF 300 | Комплексы измерительновычислительные Вектор-02 | от 24,9 до 95,0 | ±0,25 |
Примечание - пределы допускаемой относительной погрешности измерения массового расхода при использовании измерительной линии в качестве контрольно-резервной составляют ±0,20 %.
Таблица 4 - Метрологические характеристики СИКН
| Наименование характеристики | Значение |
| Диапазон массового расхода, т/ч | от 24,9 до 190,0 |
| Пределы допускаемой относительной погрешности измерения: - массы брутто нефти, % - массы нетто нефти, % | ±0,25 ±0,35 |
Таблица 5 - Основные технические характеристики СИКН
| Наименование характеристики | Значение |
| 1 | 2 |
| Количество измерительных линий, шт. | 3 (2 рабочих, 1 контрольно-резервная) |
| Измеряемая среда | нефть по ГОСТ Р 51858-2002 |
| Характеристики измеряемой среды: - температура, °С - давление в измерительной линии, МПа | от -15 до +25 от 0,3 до 1,6 |
Продолжение таблицы 5
| 1 | 2 |
| - плотность при температуре +20 °С, кг/м3 - массовая доля воды в нефти, %, не более - массовая доля механических примесей, %, не более - массовая концентрация хлористых солей, мг/дм3, не более - содержание свободного газа | от 800 до 900 1 0,05 900 не допускается |
| Режим работы | непрерывный |
| Условия эксплуатации: температура окружающего воздуха, °С | от +5 до +25 |
наносится на титульный лист инструкции по эксплуатации СИКН типографским способом.
Таблица 6 - Комплектность средства измерений
| Наименование | Обозначение | Количество, экз. |
| Система измерений количества и показателей качества нефти СИКН № 1007 ООО «Нефтеперерабатывающий завод «Северный Кузбасс» | 1 | |
| Инструкция по эксплуатации | 1 |
приведены в документе «Масса нефти. Методика измерений с помощью системы измерений количества и показателей качества нефти (СИКН) № 1007 ООО «Нефтеперерабатывающий завод «Северный Кузбасс», регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений № ФР.1.29.2022.42552.
Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;
Приказ Росстандарта от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
