Ключи динамометрические (моментные) типа МТ, 87134-22

Ключи динамометрические (моментные) МТ (далее - ключи) предназначены для измерения крутящего момента при затяжке резьбовых соединений.
Карточка СИ
Номер в госреестре 87134-22
Наименование СИ Ключи динамометрические (моментные)
Обозначение типа СИ типа МТ
Изготовитель ООО "Нифор", Республика Беларусь
Год регистрации 2022
Срок свидетельства 18.07.2027
МПИ (интервал между поверками) 1 год
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Ключи динамометрические (моментные) МТ (далее - ключи) предназначены для измерения крутящего момента при затяжке резьбовых соединений.

Область применения - машиностроение и приборостроение при сборочных работах, ремонте и испытаниях механизмов с резьбовыми соединениями, требующими нормируемых моментов затяжки.

Описание

Принцип действия ключей динамометрических (моментных) МТ (далее - ключи) основан на уравновешивании измеряемого момента упругой деформацией торсиопа. один конец которого через втулку и подвижные тяги соединен с трибко-секторным механизмом. Этот механизм закреплен на плате, запресованной на второй конец торсиопа. Трибко-сскторпый механизм преобразует поворот одного торца торсиопа относительно второго в круговое движение показывающей стрелки. Обозначение ключей динамоме трических (моментных) МТ: МТ-1-Х-Y

—> X - верхний предел измерений;

*-> Y - класс точности.

Фотографии общего вида средств измерений представлены в приложении 1.

Схема (рисунок) с указанием места для нанесения знака поверки средств измерений представлена в приложении 2.

Обязательные метрологические требования: представлены в таблице 1.

Таблица 1

Условное обозначение ключа

Диапазоны измерений крутящего момента, Н м

Пределы допускаемой приведенной погрешности при измерении крутящего момента, %,*

Размах показаний ключей, %, *

Цена деления, Нм

1

МТ-1-12-4 М Т-1-25-2,5 МТ-1-25-4 МТ-1-60-2,5 МТ-1-60-4 МТ-1-120-2,5 МТ-1-120-4 МТ-1-150-2,5 МТ-1-150-4

____ 2 _ от 1 до 12,5 от 2 до 25 от 2 до 25 от 5 до 60 от 5 до 60 от 10 до 125 от 10 до 125 от 10 до 150 от 10 до 150

3

±4 ±2,5 ±4 ±2,5 ±4 ±2,5 ±4 =2,5 .±4

4

4

2,5 4

2,5 4

2,5 4

2,5 4

5

0,5

0,5

1,0

2,5

5,0

5,0

5,0

5,0

10,0

!i        Ж :

Окончание таблицы 1

1

2

п

4

5

МТ-1-240-2,5

от 20 до 250

±2,5

2,5

10,0

МТ-1-240-4

от 20 до 250

•   ±4

4

10,0

МТ-1-500-2,5

от 20 до 500

±2,5

2,5

20,0

МТ-1-500-4

от 20 до 500

±4

4

20,0

МТ-1-800-4

от 40 до 800

±4

4

40,0

МТ-1-1500-4

от 100 до 1500

±4

4

100,0

k в % от верхнего предела измерений

Основные технические характеристики и метрологические характеристики, нс относящиеся к обязательным метрологическим требованиям: представлены в таблицах 2иЗ.

Таблица 2

Условное обозначение ключа

Габаритные размеры, мм, нс более

Размеры присоединительного квадрата, мм

Масса, кг, нс более

МТ-1-12

90x90x60

10,0. о,25

0,3

МТ-1-25

90x90x60

Ю,О.о,25

0,3

МТ-1-60

90x90x60

12,5-0.25

0,3

МТ-1-120

90x90x60

12,5-0.25

0,3

МТ-1-150

90x90x60

12,5-0.25

0,3

МТ-1-240

90x90x60

12,5-0.25

0,3

МТ-1-500

150x115x70

20,0.1,о

1,0

МТ-1-800

165x115x70

20,0. i o

1,5

М Г-1-1500

200x175x100

25,0. i o

3,5

Таблица 3________

Наименование

Значение

Диапазон температур окружающего воздуха в условиях эксплуатации. °C

от минус 10 до плюс 30

Относи тельная влажность воздуха в условиях эксплуатации при 25 °C, %, нс более

98

Степень защиты, обеспечиваемая оболочкой, по ГОС Г 14254-2015

IP 20

Комплектность

Таблица 3

Наименование

Количество

ключ динамометрический МТ

1

паспорт

I

индивидуальная упаковка__

_ 1

Место нанесения знака утверждения тина средств измерений: знак утверждения типа средств измерений наносится па паспорт.

Иоверка осуществляется по МРБ Ml 1.1909-2009 «Система обеспечения единства измерений Республики Беларуси. Ключи динамометрические (моментные) МТ» в редакции с изменением № 1. /V

Сведения о методах измерений

Технические нормативные правовые акгы и технические документы, устанавливающие:

требования к тину средств измерений:

ГУ РБ 14741830.001-2000 «Ключи динамометрические (моментные) МТ. Технические условия».

методику поверки:

МРБ МП. 1909-2009 «Система обеспечения единства измерений Республики Беларусь. Ключи динамометрические (моментные) МТ: Методика поверки» в редакции с изменением № 1.

Перечень средств поверки: представлен в таблице 4.

Таблица 4_____ _

Наименование и тип средств поверки

Тсрмогигромстр UniTess ТПВ1________ _

Установка для поверки/калибровки ключей динамометрических______

Примечание - Допускается применять другие средства поверки, обеспечивающие определение метрологических характеристик с требуемой точностью.

Идентификация программного обеспечения: отсутствует.

Заключение о соответствии утвержденного типа средств измерений требованиям технических нормативных правовых актов и/или технической документации производителя: ключи динамометрические (моментные) МТ соответствуют требованиям ТУ РБ 14741830.001-2000.

11роизводитель средств измерений

ООО «Нифор»

Республика Беларусь, 220021, г. Минск, пер. Бехтерева, 10-27.

Телефон: +375 (17) 323-57-60

e-mail: nifor_m@mail.ru

Уполномоченное юридическое лицо, проводившее испытания средств измсрсний/мст рологичсскую -экспертизу единичного экземпляра средств измерений

Республиканское унитарное предприятие «Белорусский государственный институт метрологии» (БелГИМ)

Республика Беларусь, 220053, г. Минск, Старовилспский тракт, 93

Телефон:+375 17 374-55-01

факс:+375 17 244-99-38

e-mail: info@belgim.by

Приложения: 1. Фотографии общего вида средств измерений на 1 листе.

2. Схема (рисунок) с указанием места для нанесения знака поверки средств измерений на 1 листе.

Первый замес титель директора -руководитель Цен тра эталонов, поверки и калибровки

Л.С. Волынец

Приложение 1 (обязательное) Фотографии общего вила средств измерений

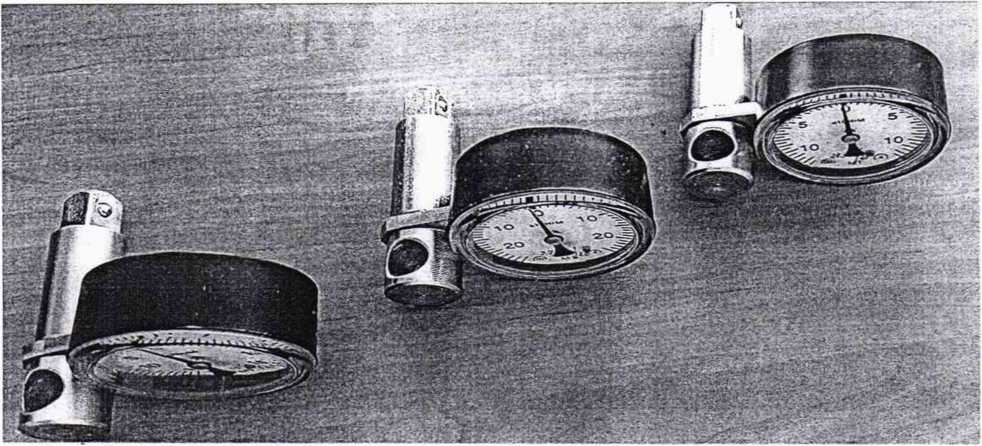

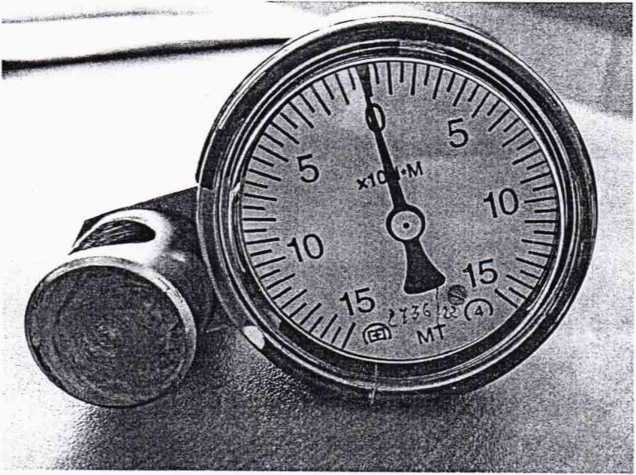

Рисунок 1.1 Фотография общего вида ключи динамометрические (моментные) МТ *           (изображение носит иллюстративный характер)

Приложение 2 (обязательное)

Схема (рисунок) с указанием места для нанесения знака поверки средс тв измерений

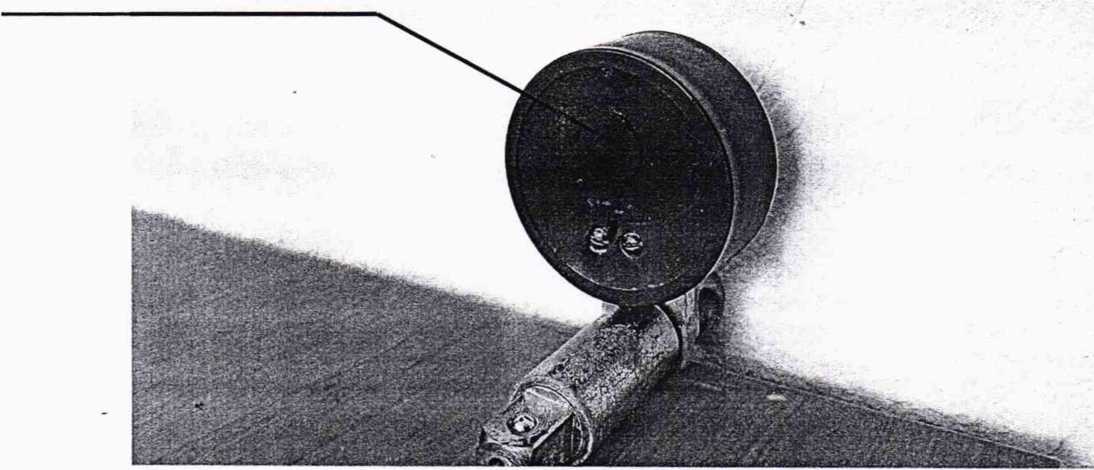

Место для нанесения знака поверки

Рисунок 2.1 - Схема (рисунок) с указанием места для нанесения знака поверки
