| Номер в госреестре | 87142-22 |
| Наименование СИ | Установки трубопоршневые поверочные двунаправленные |
| Обозначение типа СИ | Daniel DN 16'' |
| Изготовитель | Daniel Measurement & Control Inc., США |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Установки трубопоршневые поверочные двунаправленные Daniel DN 16'' (далее - ТПУ) предназначены для воспроизведения, хранения и передачи единицы объема и объемного расхода протекающей жидкости. ТПУ применяются в качестве рабочих эталонов 2-го разряда в соответствии с приказом Федерального агентства по техническому регулированию и метрологии № 256 от 07 февраля 2018 г. «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
Принцип действия ТПУ заключается в повторяющемся вытеснении шаровым поршнем известного объема жидкости из калиброванного участка. Шаровый поршень совершает движение под действием потока жидкости, проходящего через калиброванный участок.
При работе ТПУ и поверяемый, градуируемый или контролируемый преобразователь расхода (ПР) соединяют последовательно. Через технологическую схему с ТПУ и ПР устанавливают необходимое значение расхода жидкости. Вытесненный объем жидкости протекает через поверяемый ПР, сигнал с которого подается на вход вторичной электронной аппаратуры, входящей в состав СИКН. Накопленное за время прохождения шаровым поршнем калиброванного участка количество импульсов ПР пропорционально объему жидкости, прошедшему через поверяемый ПР и который равен вместимости калиброванного участка ТПУ.
ТПУ состоят из следующих основных элементов: калиброванный участок, ограниченный двумя парами сигнализаторов прохождения шарового поршня, четырехходовой переключающий кран, шаровый поршень. Для измерений температуры применяются преобразователи температуры или термометры, для которых предусмотрены места для установки на входном и выходном коллекторах ТПУ. Для измерений давления применяются преобразователи давления или манометры, для которых предусмотрены места для установки на входном и выходном коллекторах ТПУ.
ТПУ являются двунаправленными и имеют стационарное исполнение.
К ТПУ данного типа относятся установки трубопоршневые поверочные двунаправленные Daniel DN 16'' с заводскими номерами MDP-576, MDP-578, MDP-579.
Заводские номера в виде буквенно-цифрового обозначения нанесены ударным способом на шильд-таблички ТПУ.

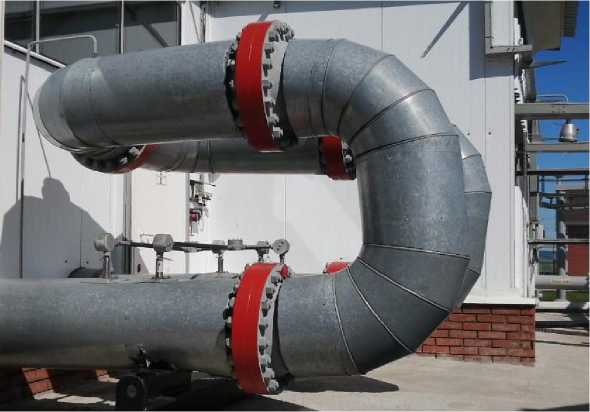

Общий вид ТПУ представлен на рисунке 1.
Рисунок 1 - Общий вид ТПУ
Установка пломб на ТПУ осуществляется с помощью проволоки и свинцовых (пластмассовых) пломб с нанесением знака поверки давлением на пломбы, установленные на контровочных проволоках, пропущенных через отверстия завернутых винтов крепления сигнализаторов прохождения шарового поршня, а также через отверстия в двух шпильках, расположенных диаметрально противоположно на всех присоединительных фланцах калиброванного участка.
Схема установки пломб для защиты от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.
Знак поверки наносится на пломбы, установленные в соответствии с рисунком 2.
Места установки пломб
| а) фланец калиброванного участка | Е________jg> б) сигнализатор прохождения шарового поршня |
Рисунок 2 - Схема установки пломб для защиты от несанкционированного доступа, обозначение места нанесения знака поверки
Т а б л и ц а 1 - Метрологические характеристики
| Наименование характеристики | Значение | ||
| зав. № MDP-576 | зав. № зав. № MDP-578 MDP-579 | ||
| Пределы допускаемой относительной погрешности при измерении вместимости калиброванного участка, % | ±0,09 | ||
| Наибольшее значение объемного расхода, м3/ч | 640 | ||
| Номинальное значение вместимости калиброванного участка при температуре +20°С и избыточном давлении ____ _ __3 равном нулю, м - сигнализаторы 1-3-1 - сигнализаторы 2-4-2 | 2,2687 2,2673 | 2,2620 2,2630 | 2,2742 2,2741 |
Т а б л и ц а 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Диаметр калиброванного участка, мм | 387,35 |
| Толщина стенок калиброванного участка, мм | 9,525 |
| Измеряемая среда | нефть по ГОСТ Р 51858-2002 |
| Характеристики измеряемой среды: - температура, °С - давление, МПа - вязкость, мм2/с - содержание свободного газа | от +5 до +30 от 0,22 до 1,8 от 5 до 40 не допускается |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Г ц | 230±23/400±40 50±0,4 |
| Потребляемая мощность, кВ^А, не более | 3,0 |
| Габаритные размеры, мм, не более - длина - ширина - высота | 4900 1930 1420 |
| Условия эксплуатации: - температура окружающей среды, °С - атмосферное давление, кПа - относительная влажность, %, не более | от -40 до +50 от 96 до 104 80 |
| Средняя наработка на отказ, ч | 10000 |
| Средний срок службы, лет | 10 |
наносится на титульный лист руководства по эксплуатации типографским способом.
Т а б л и ц а 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Установка трубопоршневая поверочная двунаправленная | Daniel DN 16'' | 1 шт. |
| Формуляр | _ | 1 экз. |
| Руководство по эксплутации | _ | 1 экз. |
приведены в разделе 2 «Использование по назначению» руководства по эксплуатации.
Приказ Росстандарта от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
| Зарегистрировано поверок | 7 |
| Поверителей | 2 |
| Актуальность данных | 21.11.2024 |
