| Номер в госреестре | 87143-22 |
| Наименование СИ | Система контроля и регистрации |
| Обозначение типа СИ | СКР |
| Изготовитель | Акционерное общество "Научно-исследовательский институт физических измерений" (АО "НИИФИ"), г. Пенза |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Система контроля и регистрации СКР (далее по тексту - СКР) предназначена для измерения, обработки и преобразования выходных сигналов:
- трехкомпонентных датчиков линейных ускорений (акселерометров) в виде напряжения переменного тока;
- датчиков температуры и относительной влажности в виде силы постоянного тока (датчиков климатических параметров);
- датчиков статического давления в виде силы постоянного тока (датчиков климатических параметров)
с привязкой к географическим координатам и скорости движения по сигналам навигационной системы ГЛОНАСС.
СКР обеспечивает измерение параметров виброускорений, абсолютного давления окружающей среды и температуры окружающей среды.
Принцип действия СКР основан на преобразовании аналоговых электрических сигналов, поступающих с акселерометров и датчиков климатических параметров (относительной влажности и температуры, статического давления) в цифровой сигнал в модуле цифровой обработки сигнала, включающий модуль регистрации (МР) и модуль обработки (МО), за определенный интервал времени с последующей записью на внешнюю флеш-память.
СКР состоит из:
- регистратора условий транспортирования (РУТ) СДАИ.411619.178 (РУТ);
- изделия «Урал-12» (ПЭВМ);
- аппаратуры спутниковой навигации 14Ц821С (АСН), состоящей из глонасс-приемника и активной антенны;
- устройства документирования УД-М111 (принтера);
- специализированного программного обеспечения (ПО);
- комплекта ответных частей соединителей.
РУТ предназначен для непрерывного усиления, нормализации электрических сигналов от датчиков линейных ускорений и датчиков климатических параметров, преобразования их в цифровую форму с последующей записью на флеш-накопитель. в соответствии с данными конфигурации записываемых с внешней флеш-памяти.
РУТ содержит следующие функциональные узлы:
- модули преобразования аналогового сигнала, поступающего от акселерометров (А1...А42);
- модули преобразования аналогового сигнала от датчиков климатических параметров (В1...В4);
- модуль цифровой обработки сигналов.
Модули преобразования аналогового сигнала представляют собой каскад усилителей У1 и У2, которые предназначены для регулирования чувствительности сигнала, идущего от акселерометров и датчиков климатических параметров (относительной влажности и температуры, статического давления), пропорционально измеряемой величине линейных ускорений, относительной влажности и температуры, и давления, а также компенсации начального смещения.
Модуль цифровой обработки включает модуль регистрации (МР) и модуль обработки (МО). Регистрируемые МР измерительная информация пересылается на МО, где из них формируются входные пакеты. При наличии ударов на обрабатываемом интервале сохраняются все первичные данные, в противном случае - производится расчет характеристик процессов. Одновременно с этим происходит формирование нового пакета данных. После обработки серии пакетов МО формирует выходной пакет с итоговыми результатами за обрабатываемый интервал.
Выходной пакет содержит результаты обработки и информацию о параметрах условий транспортирования за обрабатываемый интервал.
Выходные пакеты пересылаются МР и сохраняются на flash-накопитель.
ПЭВМ предназначена для регистрации, контроля и хранения измеряемых параметров, их отображения и визуализации, предварительного конфигурирования РУТ перед началом работы.
Конфигурирование СКР осуществляется с помощью специального файла конфигурирования, записанного на флэш-накопитель.
АСН предназначена для определения географических координат и скорости движения от глонасс-приемника по сигналам навигационной системы ГЛОНАСС.
Принтер предназначен для печати буквенно-цифровой и графической информации в текстовом и графическом режимах.
Общий вид составных частей СКР представлен на рисунке 1.
Маркировка индекса системы, заводского номера (№ 001), варианта климатического обозначения и категории размещения, года выпуска выполняется способом буквенноцифрового нанесения на металлическую табличку методом гравирования.
Для предотвращения несанкционированного доступа корпус с крышкой РУТ опломбирован с оттиском печати по ОСТ 92-8918-77 (рисунок 1).
Нанесение знака поверки на СКР не предусмотрено.

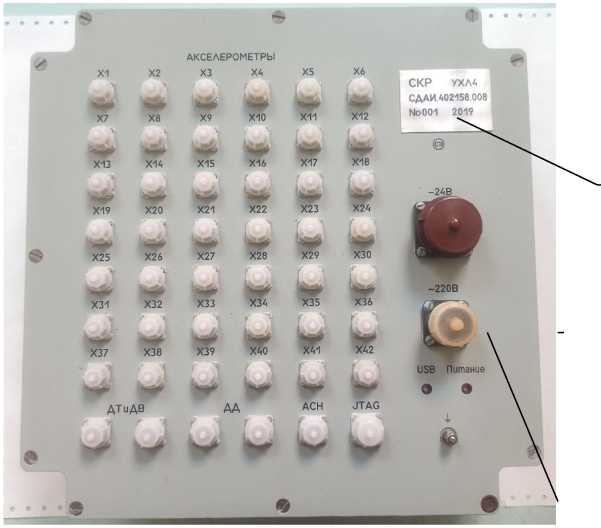

Место пломбирования
Место нанесения маркировки и знака утверждения типа

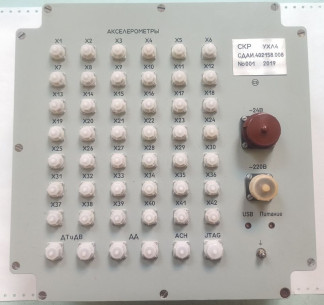

а) Общий вид РУТ

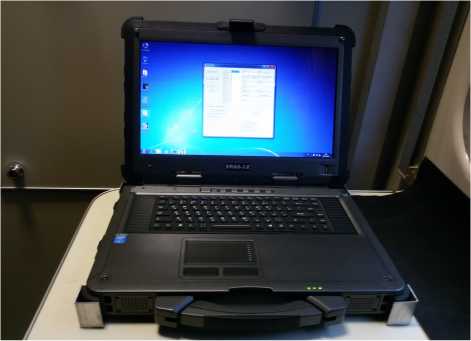

б) Общий вид ПЭВМ
Рисунок 1 - Общий вид составных частей СКР
Программное обеспечение (ПО) СКР предназначено для регистрации, обработки, визуализации и хранения измерительной информации, принятой от РУТ.
Установка ПО производится в заводских условиях при изготовлении. В процессе эксплуатации не предусматривается какое-либо воздействие на ПО: установка или изменение ПО, настройка параметров. В ПО отсутствуют программно-аппаратные интерфейсы связи, влияющие на метрологически значимую составляющую ПО. Конструкция СКР исключает возможность несанкционированного влияния на ПО СКР и измерительную информацию.
Защита ПО и измерительной информации от непреднамеренных и преднамеренных изменений соответствует высокому уровню защиты по Р 50.2.077-2014.
ПО задействуется через пользовательский пароль, предназначенный для ограничения доступа к получению информации по параметрам условия транспортирования, настройкам и другим функциям.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование программного обеспечения | СКР |
| Номер версии (идентификационный номер) программного обеспечения | 783.00538-01 |
| Цифровой идентификатор программного обеспечения | - |
| Контрольная сумма | 498405332622b69fc4c928cffa5ae7 0a (алгоритм MD5) |
Метрологические характеристики представлены в таблице 2.
Таблица 2
| Диапазон измерения напряжения переменного тока, В | от - 5 до + 5 |
| Пределы допускаемого значения основой приведенной к диапазону измерений погрешности измерения напряжения переменного тока, % | ± 10 |
| Диапазон измерения силы тока, мА | от 4 до 20 |
| Пределы допускаемого значения основой приведенной к диапазону измерений погрешности измерения постоянного тока, % | ± 10 |
Технические характеристики системы контроля и регистрации условий СКР представлены в таблице 3.
Таблица 3
| Рабочий диапазон частот напряжения переменного тока, Г ц | от 0 до 50 |
| Количество каналов измерения напряжения переменного тока, шт. | 42 |
| Количество каналов измерения силы постоянного тока, шт. | 4 |
| Диапазон температуры окружающей среды, °С | от - 50 до + 50 |
| Напряжение питания СКР, В: - от сети постоянного тока - от сети переменного тока с частотой 50 Гц | от 22 до 27 от 198 до 231 |
наносится на титульных листах эксплуатационной документации офсетным способом и на корпус РУТ методом гравирования.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Система контроля и регистрации СКР | СДАИ.402158.008 | 1 шт. |
| Эксплуатационная документация общая: - СДАИ.402158.008ВЭ Ведомость эксплуатационных документов; - СДАИ.402158.008Э5 Схема электрическая подключения; - СДАИ.402158.008РЭ Руководство по эксплуатации; - СДАИ.402158.008ФО Формуляр; - СДАИ.402158.008ЗИ Ведомость ЗИП; - 783.00538-01 34 Руководство оператора. | - | 1 экз. |
| Методика поверки | - | 1 экз. |
приведены в разделе 2 документа СДАИ.402158.008РЭ «Система контроля и регистрации СКР. Руководство по эксплуатации».
Система контроля и регистрации СКР. Технические условия СДАИ.402158.008ТУ;
Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1^10-16 до 100 А»;
Приказ Федерального агентства по техническому регулированию и метрологии от 3 сентября 2021 г. № 1942 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10-1 до 2409 Гц».
