Контроллеры электрического присоединения ARIS-22xx, 87159-22

87159-22
Контроллеры электрического присоединения ARIS-22xx (далее - контроллеры) предназначены для измерений и учета активной и реактивной электрической энергии прямого и обратного направлений, измерений активной, реактивной, полной фазной мощности, напряжения и силы переменного тока, частоты, приема и обработки унифицированных аналоговых сигналов силы постоянного тока, измерений и регистрации показателей качества электрической энергии (далее - ПКЭ), записи осциллограмм, регистрации дискретных сигналов о состоянии оборудования, выдачи команд управления, расчета и выдачи сигналов оперативных блокировок, управления высоковольтным выключателем, детектирования межфазных коротких замыканий и замыканий на землю в сети 6 - 20 кВ, формирования собственной шкалы времени, синхронизированной по сигналам глобальных навигационных спутниковых систем (ГНСС: ГЛОНАСС) и от источников NTP, PTP (IEEE 1588v2) с национальной шкалой координированного времени Российской Федерации UTC (SU).
Карточка СИ
Номер в госреестре 87159-22
Наименование СИ Контроллеры электрического присоединения
Обозначение типа СИ ARIS-22xx
Изготовитель Общество с ограниченной ответственностью "Прософт-Системы" (ООО "Прософт-Системы"), г. Екатеринбург
Год регистрации 2022
Срок свидетельства 20.10.2027
МПИ (интервал между поверками) 4 года
Описание типа скачать
Методика поверки скачать

Назначение

Контроллеры электрического присоединения ARIS-22xx (далее - контроллеры) предназначены для измерений и учета активной и реактивной электрической энергии прямого и обратного направлений, измерений активной, реактивной, полной фазной мощности, напряжения и силы переменного тока, частоты, приема и обработки унифицированных аналоговых сигналов силы постоянного тока, измерений и регистрации показателей качества электрической энергии (далее - ПКЭ), записи осциллограмм, регистрации дискретных сигналов о состоянии оборудования, выдачи команд управления, расчета и выдачи сигналов оперативных блокировок, управления высоковольтным выключателем, детектирования межфазных коротких замыканий и замыканий на землю в сети 6 - 20 кВ, формирования собственной шкалы времени, синхронизированной по сигналам глобальных навигационных спутниковых систем (ГНСС: ГЛОНАСС) и от источников NTP, PTP (IEEE 1588v2) с национальной шкалой координированного времени Российской Федерации UTC (SU).

Описание

Принцип действия контроллеров основан на аналого-цифровом преобразовании входных сигналов, их обработке и хранении, с возможностью последующей передачи в информационные системы.

Контроллеры выполняют следующих функции:

- измерение и учет активной и реактивной электрической энергии;

- измерение и регистрация ПКЭ;

- прием и обработка унифицированных аналоговых сигналов силы постоянного тока от 0 до 20 мА, от 4 до 20 мА, от -5 до +5 мА;

- регистрация параметров электрического тока;

- прием и обработка сигналов от ГНСС с использованием встроенного или внешнего приемника ГНСС: ГЛОНАСС и его сигнала PPS, синхронизация по          пе

речисленным сигналам собственной шкалы времени с национальной шкалой координированного времени Российской Федерации UTC (SU);

- прием и обработка сигналов точного времени от NTP-серверов по протоколу NTP или от систем верхнего уровня в иных протоколах обмена данными и синхронизация собственной шкалы времени со шкалами этих серверов и систем;

- прием и обработка сигналов точного времени от PTP-серверов по протоколу PTP стандарта (IEEE 1588v2) и синхронизация собственной шкалы времени со шкалой этих серверов;

- регистрация дискретных сигналов о состоянии оборудования;

- запись осциллограмм;

- выдача команд управления;

- выполнение пользовательских алгоритмов;

- расчет и выдача сигналов оперативных блокировок;

- управление высоковольтным выключателем;

- детектирование межфазных коротких замыканий и замыканий на землю в сети 6 - 20 кВ;

- обмен данными и командами в цифровых протоколах передачи данных со смежными устройствами и системами.

Контроллеры применяются в качестве контроллеров электрического присоединения для построения автоматизированных систем управления технологическими процессами (АСУ ТП), систем сбора и передачи информации телемеханических (далее - ССПИ/ТМ) на электрических подстанциях, электростанциях, атомных станциях, объектах жилищно-коммунального хозяйства (ЖКХ) и других объектах энергетики.

Конструктивно контроллеры представляют собой модульно-компонуемые устройства, изготавливаемые в едином корпусе «Евромеханика» и предназначены для размещения в электротехнических шкафах и стойках, а также для врезки в панели. Контроллеры имеют панель с интерфейсом «человек-машина» (далее - ИЧМ) на основе графического дисплея и клавиатуры.

Контроллеры выпускаются в исполнениях: ARIS-2203, ARIS-2205, ARIS-2208 и ARIS-2214, отличающихся количеством встраиваемых модулей.

Количество модулей, которые входят в состав исполнений контроллеров, приведены в таблице 1.

Таблица 1 - Количество модулей в составе исполнений контроллеров

Тип модулей

Исполнение контроллеров

ARIS-2203

ARIS-2205

ARIS-2208

ARIS-2214

Общее количество модулей, шт., не более

3

5

8

14

Модуль источника питания, шт.

1

1 (2)

1 (2)

1 (2)

Процессорный модуль, шт.

1

1 (2)

1 (2)

1 (2)

В зависимости от назначения контроллеры включают в свой состав:

- модули источников питания (один или два модуля с возможностью горячей замены, подключенных к разным вводам питания);

- модули процессорные с портами Ethernet;

- модуль системы обеспечения единого времени ГНСС (интегрирован в процессорный модуль);

- модуль мобильной связи (интегрирован в процессорный модуль);

- модули коммуникационные (обеспечивающие интерфейсы RS-232, RS-485, Ethernet);

- модули дискретных выходов;

- модуль управления высоковольтным выключателем;

- модули дискретных входов;

- модули дискретных входов/выходов;

- модули ввода унифицированных аналоговых сигналов;

- модули измерений и осциллографирования;

- модуль измерительный с функцией детектирования межфазных коротких замыканий и замыканий на землю в сети 6 - 20 кВ;

Количество модулей источников питания не должно превышать двух на один контроллер. Состав контроллера определяется на этапе заказа.

Структура условного обозначения исполнений контроллеров представлена на рисунке 1

1

2

3

4

5

6

ARIS

_

22

xx

A2.4- ... -M1.4

H0.

P100.

Q.

где:

1 - код линейки контроллеров.

2 - исполнение по составу модулей:

03 - корпус на 3 модуля;

05 - корпус на 5 модулей;

08 - корпус на 8 модулей;

14 - корпус на 14 модулей.

3 - коды модулей в составе крейта в соответствии с таблицей формирования кодов в руководстве по эксплуатации. На корпусе модулей указаны коды модулей в формате A1-G1, без учета высоты, выраженной в монтажных единицах - юнитах (4U).

4 - исполнение панели ИЧМ:

а) H0 - встроенная;

б) Н1 - выносная;

в) поле пустое - при отсутствии панели ИЧМ.

5 - обозначение количества информационных параметров:

а) P100 - при 100;

б) P500 - при 500;

в) P1000 - при 1000;

г) P5000 - при 5000.

6 - коды обозначения дополнительного функционала в соответствии с таблицей формирования кодов в РЭ.

Рисунок 1 - Структура условного обозначения исполнений контроллеров

Заводской номер наносится на маркировочную этикетку контроллеров типографским способом в виде цифрового кода.

Общий вид контроллеров с указанием мест ограничения доступа к органам настройки (регулировки) представлен на рисунках 2 - 7. Способ ограничения доступа к местам настройки (регулировки) - пломба. Вариант пломбирования: поверительная наклейка (наносится на боковую панель контроллера) и заводская наклейка (наносится на винт крепления модуля).

Место ограничения доступа к органам настройки (регулировки)

Место нанесения

заводского номера

Место нанесения поверительной наклейки

Место нанесения знака утверждения типа

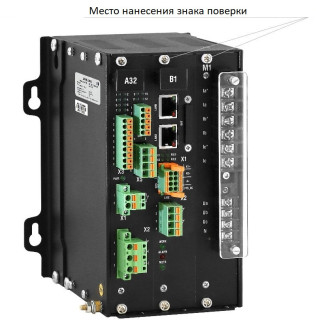

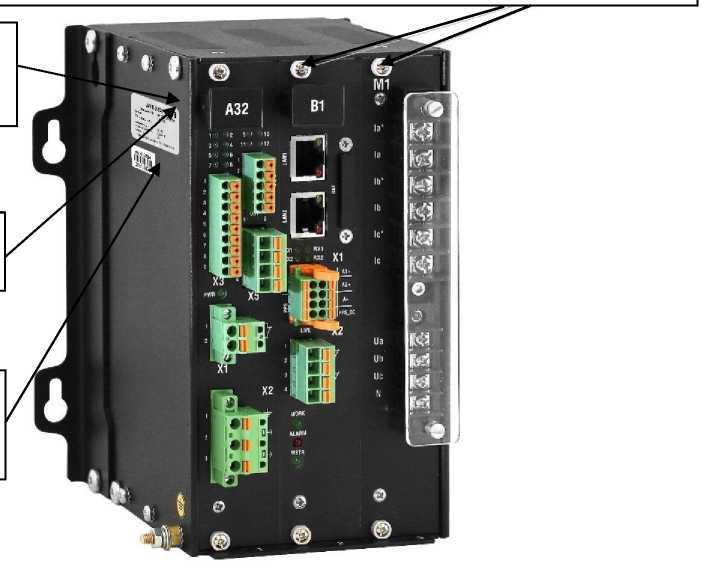

Рисунок 2 - Общий вид контроллеров исполнения ARIS-2203 (вид сзади)

Место нанесения поверительной наклейки

Место нанесения знака утверждения типа

Место нанесения заводского номера

Прософт Л г Сиспмы^

•1 »|

•I И

•9:j

•1 ,'•1

•I .'•I

•I •I

Место ограничения доступа к органам настройки (регулировки)

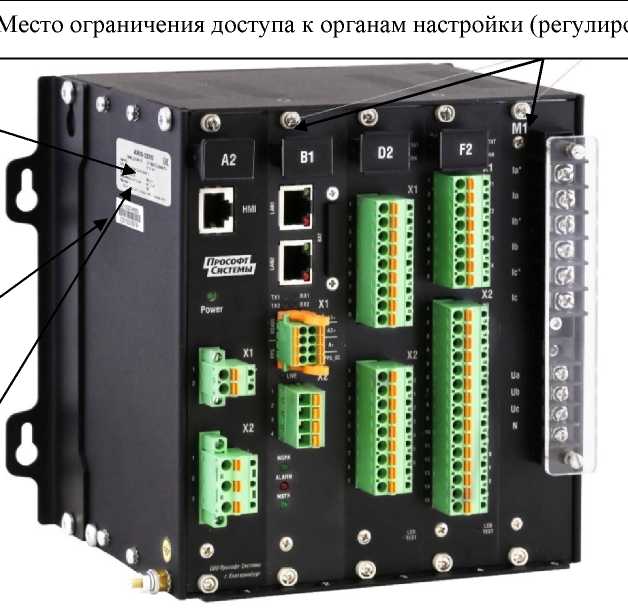

Рисунок 3 - Общий вид контроллеров исполнения ARIS-2205 (вид сзади)

Место ограничения доступа к органам настройки (регулировки)

Место нанесения знака утверждения типа

Место нанесения поверительной наклейки

Место нанесения заводского номера

•I •I

•I

•I

•I

•г.

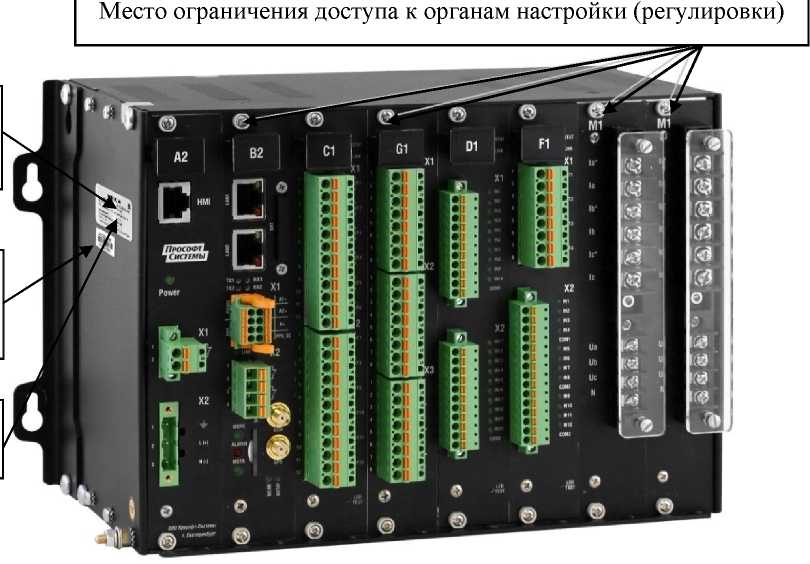

Рисунок 4 - Общий вид контроллеров исполнения ARIS-2208 (вид сзади)

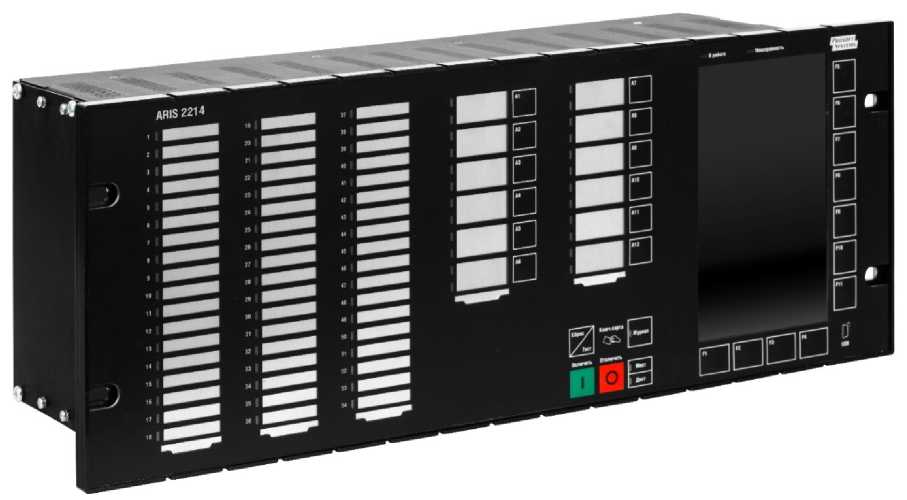

Рисунок 5 - Общий вид контроллеров исполнения ARIS-2214 (вид спереди)

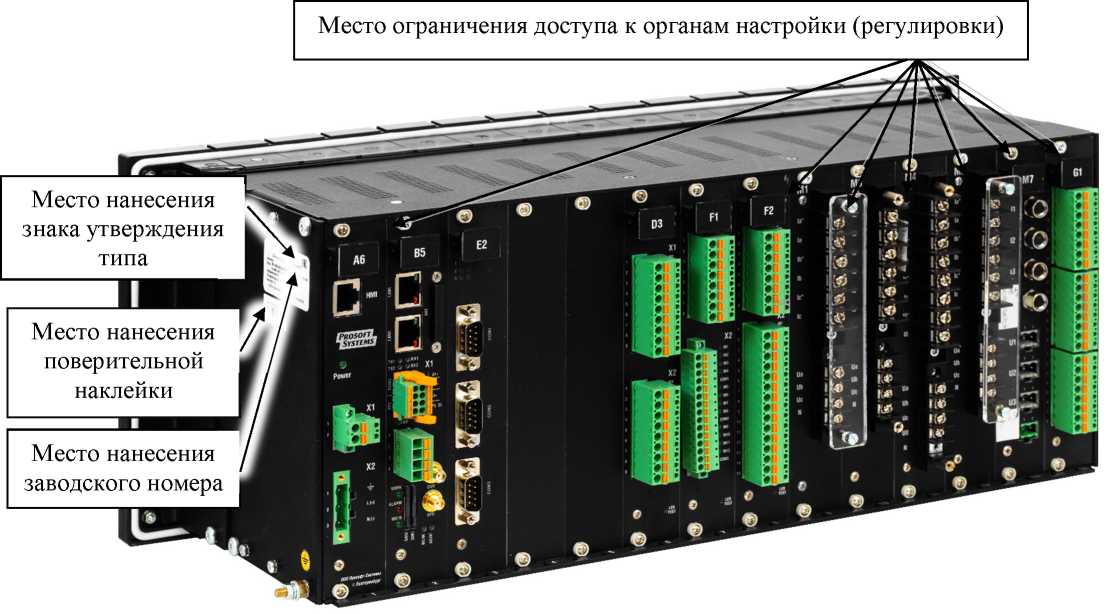

Рисунок 6 - Общий вид контроллеров исполнения ARIS-2214 (вид сзади)

Рисунок 7 - Общий вид контроллеров ARIS-22xx (вид спереди, панель ИЧМ не установлена)

Программное обеспечение

В состав программного обеспечения (далее по тексту - ПО) контроллеров входит:

- встроенное системное программное обеспечение (далее - СПО);

- прикладное ПО - программа-конфигуратор, Web-интерфейс, предоставляющее интерфейс для конфигурирования контроллеров и просмотра текущих данных, получаемых и обрабатываемых контроллерами.

Встроенное СПО делится на метрологически значимую и метрологически незначимую части. Метрологически незначимая часть встроенного СПО может допускать изменения и дополнения, не влияющие на идентификационные данные метрологически значимой части СПО. Метрологически значимая часть вынесена в специализированную библиотеку (файл).

Для защиты от преднамеренных и непреднамеренных изменений блока данных, включающего в себя параметры конфигурации и архивы, используется защита паролем.

Уровень защиты встроенного СПО от непреднамеренных и преднамеренных изменений - «средний» в соответствии с рекомендациями Р 50.2.077-2014.

Прикладное ПО не является метрологически значимым и предназначено для конфигурирования контроллеров и просмотра текущих данных, получаемых и обрабатываемых контроллерами.

Идентификационные данные метрологически значимой части СПО контроллеров приведены в таблице 2.

Таблица 2 - Идентификационные данные СПО контроллеров

Наименование

ПО

Идентификационное наименование ПО

Номер версии (идентифика ционный номер) ПО

Цифровой идентификатор ПО (контрольная сумма)

Алгоритм вычисления цифрового идентификатора

Встроенное СПО контроллеров

libecom.so

M1.10

756a3d3893980596 5e44670905fc93d5

MD5

Встроенное ПО модуля M1.4

libq_s.a

M1.10

98fd608936e377cd f55567fbae4a91a9

MD5

Встроенное ПО модуля M3.4, M4.4

libq_a.a

M1.10

6dc6e5f3af15d764 446140e303ae4ef0

MD5

Встроенное ПО модуля M6.4

libq_m6.a

M1.10

2e787c3616c168f0

3608247206ee0a3b

MD5

Встроенное ПО модуля M7.4

libq_m7.a

M1.10

54b45637dc383d42

6355669e0c9d8e58

MD5

Встроенное ПО модуля G1.4

libai_metrology_part.a

M1.10

69725cb713b357b6 a4a46660e43ebacc

MD5

Технические характеристики

Основные метрологические и технические характеристики контроллеров приведены в таблицах 3 - 20.

Номинальные среднеквадратические значения фазного напряжения переменного тока: Uном = 57,7/220 В.

Номинальное среднеквадратическое значение фазного напряжения переменного тока для модулей M6.4, M7.4: Uном = 57,7 В

Номинальные среднеквадратические значения междуфазного напряжения переменного тока: Uмфном= 100/380 В.

Номинальное среднеквадратическое значение междуфазного напряжения переменного тока для модулей M6.4, M7.4: Uмфном= 100 В.

Номинальные среднеквадратические значения силы переменного тока Iном= 1/5 А.

Базовый ток для модуля M7.4 Iб = 40/200 А.

Номинальное значение частоты переменного тока f =50 Гц.

Таблица 3 - Метрологические характеристики собственных часов

Наименование характеристики

Значение

Пределы допускаемого смещения собственной шкалы времени относительно национальной шкалы времени UTC (SU) в режиме синхронизации по источнику точного времени ГНСС или NTP с использованием PPS-сигнала, мс

±1

Пределы допускаемого смещения собственной шкалы времени относительно шкалы времени источника времени NTP в режиме синхронизации без использования PPS-сигнала, мс

±10

Пределы допускаемого смещения собственной шкалы времени относительно национальной шкалы времени UTC (SU) в режиме синхронизации по источнику точного времени PTP с использованием PPS-сигнала, мкс

±100

Пределы допускаемой погрешности хранения собственной шкалы времени (без коррекции от источника точного времени), с/сут

±1

Таблица 4 - Метрологические характеристики при измерении унифицированных аналоговых сигналов с помощью модуля G1.4_________________________________________________

Наименование характеристики

Диапазоны преобразований аналоговых сигналов/разрядность цифровых сигналов

Пределы допускаемой приведенной к диапазону измерений основной погрешности измерений, %

Средний температурный коэффициент, %/°С

На входе

На выходе

Сила постоянного тока

от -5 до +20 мА

13 бит + 1 знак

±0,1

0,01

Таблица 5 - Метрологические характеристики при измерении параметров переменного тока по классу S (по ГОСТ 30804.4.30-2013) с помощью модуля M1.4

Наименование характеристики

Диапазон измерений

Пределы допускаемой: абсолютной (А); относительной (6);

приведенной к номинальному значению (у) погрешности измерений 1)

Средний температурный коэффициент, %/°С

Частота переменного тока .f, Гц

от 42,5 до 57,5

±0,01 Гц (А)

-

Среднеквадратическое значение фазного напряжения переменного тока UA, UB, Uс, В

от 0,05- Uном до 1,5* Uном

±0,2 % (у)

0,01

Среднее среднеквадратических значений фазного напряжения переменного тока UФср, В

от 0,05- Uном до 1,5* Uном

±0,35 % (у)

0,01

Среднеквадратическое значение фазных напряжений переменного тока прямой, обратной и нулевой последовательности

U1ф, U2Ф, Uоф, В

от 0,05- Uном до 1,5- Uном

±0,2 % (у)

0,01

Среднеквадратическое значение междуфазного напряжения переменного тока Uab, Ubc, Uca, В

от 0,05- UМфном до 1,5- UМФном

±0,2 % (у)

0,01

Среднее среднеквадратических значений междуфазного напряжения переменного тока UМФср, В

от 0,05- UМфном до 1,5- UМФном

±0,35 % (у)

0,01

Среднеквадратическое значение междуфазных напряжений переменного тока прямой, обратной и нулевой последовательности U1мф, U2мф, Uомф, В

от 0,05- UМфном до 1,5- UМФном

±0,2 % (у)

0,01

Среднеквадратическое значение силы переменного тока Ia, Ib, Iс, А

от 0,01-1ном до 1,5-1ном

±0,2 % (у)

0,01

Среднее среднеквадратических значений силы переменного тока IФср, А

от 0,01 Iном до 1,5 • Iном

±0,35 % (у)

0,01

Среднеквадратическое значение силы переменного тока прямой, обратной и нулевой последовательности 11, 12, Iо, А

от 0,01 Iном до 1,5 • Iном

±0,2 % (у)

0,01

Наименование характеристики

Диапазон измерений

Пределы допускаемой: абсолютной (Л); относительной (6);

приведенной к номинальному значению (у) погрешности измерений 1)

Средний температурный коэффициент, %/°С

Активная фазная и трехфазная электрическая мощность PA, PB, PC, P, Вт

от 0,05- Uном до 1,5* Uном

от 0,01 •1ном до 1,5*1ном 0,25 < cos ф < 1

±0,4 % (6) для 0,01-1ном < I <0,05^ Iном 0,8 < |cos ф| < 1

±0,2 % (6) для 0,05*Iном < I < 1,5*Iном 0,8 < |cos ф| < 1

±0,5 % (6) для 0,02^Iном < I <0,1 • Iном 0,5 < |cos ф| < 0,8 ±0,3 % (6) для 0,1*Iном < I < 1,5*Iном 0,5 < |cos ф| < 0,8 ±0,5 % (6) для 0,1"Iном < I < 1,5'Iном 0,25 < |cos ф| < 0,5

0,02

Реактивная фазная и трехфазная электрическая мощность Q a, Q b, Q c, Q, вар

от 0,05- Uном до 1,5- Uном от 0,01-1ном до 1,5 • Iном 0,25 < sin ф < 1

±0,75 % (6) для 0,01*Iном < I <0,05^Iном 0,8 < |sin ф| < 1

±0,5 % (6) для 0,05-1ном < I < 1,5-1ном 0,8 < |sin ф| < 1 ±0,75 % (6) для 0,05*Iном < I < 0,1*Iном 0,5 < |sin ф| < 0,8 ±0,5 % (6) для 0,1'Iном < I < 1,5'Iном 0,5 < |sin ф| < 0,8 ±0,75 % (6) для 0,1*Iном < I < 1,5*Iном 0,25 < |sin ф| < 0,5

0,02

Полная фазная и трехфазная электрическая мощность Sa, Sв, Sс, S, В-А

от 0,05- Uном до 1,5- Uном от 0,01-1ном до 1,5-1ном

±0,75 % (6)

для 0,01"Iном < I < 0,05-1ном

±0,5 % (6)

для 0,05-1ном < I < 1,5-1ном

0,02

Угол фазового сдвига между током и напряжением основной гармоники фUIA(1), ФUIB(1), ФUIC(1), °

от -180 до +180

±0,2 ° (Л)

-

Коэффициент мощности фазный cosф а, cosф в, cosio с

от -1,0 до +1,0

±0,01 (Л)

-

Наименование характеристики

Диапазон измерений

Пределы допускаемой: абсолютной (Л); относительной (6);

приведенной к номинальному значению (у) погрешности измерений 1)

Средний температурный коэффициент, %/°С

1) Применим термин «пределы допускаемой основной погрешности измерений» - при нормировании среднего температурного коэффициента для конкретной метрологической характеристики.

Таблица 6 - Метрологические характеристики при измерении ПКЭ по классу S (по ГОСТ 30804.4.30-2013) с помощью модуля M1.4

Наименование характеристики

Диапазон измерений

Пределы допускаемой: абсолютной (Л), относительной (6) погрешности измерений

Отклонение частоты Afю, Гц

от -7,5 до +7,5

±0,01 Гц (Л)

Положительное отклонение фазного напряжения переменного тока SUАу (+), SUву (+), SUСу (+), %

от 0 до 20

±0,2 % (Л)

Отрицательное отклонение фазного напряжения переменного тока SUАу (-), 8UВу (-), 8UСу (-), %

от 0 до 20

±0,2 % (Л)

Установившееся отклонение фазных напряжений переменного тока SUАу, 3Uву, 3UСу, %

от - 20 до + 20

±0,2 % (Л)

Коэффициент искажения синусоидальности кривой напряжения переменного тока Kи

(при Kи >1,0), %

от 1 до 45

±5 % (6)

Коэффициент искажения синусоидальности кривой напряжения переменного тока Kи

(при Kи <1,0), %

от 0 до 1

±0,3 % (Л)

Коэффициент n-й гармонической составляющей напряжения переменного тока Kusg,n

(при Kusg,n > 1,0), где n = 2.. .40, %

от 1 до 30

±5 % (6)

Коэффициент n-й гармонической составляющей напряжения переменного тока Kusg,n

(при Kusg,n < 1,0), где n = 2.. .40, %

от 0 до 1

±0,3 % (Л)

Коэффициент т-й интергармонической составляющей напряжения переменного тока KUisg,m

(при KUisg,m > 1,0), где т = 2.. .39, %

от 1 до 30

±5 % (6)

Коэффициент т-й интергармонической составляющей напряжения переменного тока KUisg,m

(при KUisg,m < 1,0), где т = 2.. .39, %

от 0 до 1

±0,3 % (Л)

Наименование характеристики

Диапазон измерений

Пределы допускаемой: абсолютной (А), относительной (6) погрешности измерений

Коэффициент искажения синусоидальности кривой тока Ki

(при Ki >1,0), %

от 1 до 45

±5 % (6)

Коэффициент искажения синусоидальности кривой тока Ki

(при Ki <1,0), %

от 0 до 1

±0,3 % (А)

Коэффициент n-й гармонической составляющей силы переменного тока Kisg,n порядка (при Kisg,n > 1,0), где n = 2...40, %

от 1 до 30

±5 % (6)

Коэффициент n-й гармонической составляющей силы переменного тока

Kisg,n (при KIsg,n < 1,0), где n = 2.. .40, %

от 0 до 1

±0,3 % (А)

Коэффициент несимметрии напряжений по обратной последовательности

K2U, %

от 0 до 20

±0,2 % (А)

Коэффициент несимметрии напряжений по нулевой последовательности

Kси, %

от 0 до 20

±0,2 % (А)

Длительность провала (прерывания) напряжения переменного тока 1пров, с

от 0,02 до 60

±0,02 с (А)

Длительность перенапряжения tпер, с

от 0,02 до 60

±0,02 с (А)

Коэффициент временного перенапряжения Kпер, отн.ед.

от 0,01 до 30

±1 % (6)

Глубина провала напряжения 3Uдров, %

от 10 до 95

±1 % (6)

Таблица 7 - Метрологические характеристики при измерении параметров переменного тока по классу A (по ГОСТ 30804.4.30-2013) с помощью модулей M3.4, M4.4

Наименование характеристики

Диапазон измерений

Пределы допускаемой: абсолютной (Л); относительной (6);

приведенной к номинальному значению (у) погрешности измерений 1)

Средний температурный коэффициент, %/°С

Частота переменного тока .f, Гц

от 42,5 до 57,5

±0,01 Гц (Л)

-

Среднеквадратическое значение фазного напряжения переменного тока Ua, Ub, Uс, В

от 0,05 • Uном до 1,5* Uном

±0,1 % (Y)

0,01

Среднее среднеквадратических значений фазного напряжения переменного тока UФср, В

от 0,05- Uном до 1,5- Uном

±0,1 % (у)

0,01

Среднеквадратическое значение фазных напряжений переменного тока прямой, обратной и нулевой последовательности U1ф, U2ф, Uоф, В

от 0,05 • Uном до 1,5* Uном

±0,1 % (у)

0,01

Среднеквадратическое значение междуфазного напряжения переменного тока Uab, Uвс, Uca, В

от 0,05- UМфном до 1,5* UМФном

±0,1 % (Y)

0,01

Среднее среднеквадратических значений междуфазного напряжения переменного тока UМФср, В

от 0,05- UМфном до 1,5* UМФном

±0,1 % (Y)

0,01

Среднеквадратическое значение междуфазных напряжений переменного тока прямой, обратной и нулевой последовательности U1мф, U2МФ, Uомф, В

от 0,05- UМфном до 1,5* UМФном

±0,1 % (Y)

0,01

Среднеквадратическое значение силы переменного тока Ia, Iв, Iс, А

от 0,01 Iном до 1,5 • Iном

±0,1 % (Y)

0,01

Среднее

среднеквадратических значений силы

переменного тока IФср, А

от 0,01 Iном до 1,5 • Iном

±0,1 % (Y)

0,01

Наименование характеристики

Диапазон измерений

Пределы допускаемой: абсолютной (Л); относительной (6);

приведенной к номинальному значению (у) погрешности измерений 1)

Средний температурный коэффициент, %/°С

Среднеквадратическое значение силы переменного тока прямой, обратной и нулевой последовательности 11, 12, 10, А

от 0,01 •1ном до 1,5*1ном

±0,1 % (у)

0,01

Активная фазная и трехфазная электрическая мощность P A, P B, P C,

P, Вт

от 0,05 • Uном до 1,5- Uном от 0,01-1ном до 1,5• Iном 0,25 < cos ф < 1

±0,4 % (6) для 0,01*Iном < I < 0,05*Iном 0,8 < |cos ф| < 1

±0,2 % (6) для 0,05*Iном < I < 1,5*Iном 0,8 < |cos ф| < 1

±0,5 % (6) для 0,02*Iном < I < 0,1*Iном 0,5 < |cos ф| < 0,8

±0,3 % (6)

для 0,1*Iном < I < 1,5*Iном 0,5 < |cos ф| < 0,8

±0,5 % (6)

для 0,1*Iном < I < 1,5*Iном 0,25 < |cos ф| < 0,5

0,02

Реактивная фазная и трехфазная электрическая мощность Q a, Q b, Q c, Q, вар

от 0,05 • Uном до 1,5* Uном от 0,01-1ном до 1,5-1ном 0,25 < sin ф < 1

±0,75 % (6) для 0,01"Iном < I < 0,05-1ном 0,8 < |sin ф| < 1

±0,5 % (6) для 0,05-1ном < I < 1,5-1ном 0,8 < |sin ф| < 1 ±0,75 % (6) для 0,05^Iном < I < 0,1'Iном 0,5 < |sin ф| < 0,8

±0,5 % (6)

для 0,1'Iном < I < 1,5"Iном 0,5 < |sin ф| < 0,8

±0,75 % (6) для 0,1'Iном < I < 1,5"Iном 0,25 < |sin ф| < 0,5

0,02

Наименование характеристики

Диапазон измерений

Пределы допускаемой: абсолютной (Л); относительной (6);

приведенной к номинальному значению (у) погрешности измерений 1)

Средний температурный коэффициент, %/°С

Полная фазная и трехфазная электрическая мощность SA, SB, SC, S, ВА

от 0,05 • Uном до 1,5* Uном от 0,01-1ном до 1,5*1ном

± 0,75 % (6)

для 0,01-1ном < I < 0,05-1ном

±0,5 % (6)

для 0,05*Iном < I < 1,5*Iном

0,02

Активная электрическая мощность прямой, обратной и нулевой последовательности P1,

P 2, P 0, Вт

от 0,05 • Uном до 1,5* Uном

от 0,01-1ном до

1,5• Iном 0,25 < cos ф < 1

±0,75 % (6) для 0,01*Iном < I < 0,05*Iном 0,8 < |cos ф| < 1

±0,5 % (6) для 0,05*Iном < I < 1,5*Iном 0,8 < |cos ф| < 1

±0,75 % (6) для 0,02*Iном < I < 0,1*Iном 0,5 < |cos ф| < 0,8

±0,5 % (6)

для 0,1*Iном < I < 1,5*Iном 0,5 < |cos ф| < 0,8

±0,75 % (6) для 0,1*Iном < I < 1,5*Iном 0,25 < |cos ф| < 0,5

0,02

Реактивная электрическая мощность прямой, обратной и нулевой последовательности Q1, Q 2, Q 0, вар

от 0,05 • Uном до 1,5* Uном от 0,01-1ном до 1,5*1ном 0,25 < sin ф < 1

±3,0 % (6)

0,02

Полная электрическая мощность прямой, обратной и нулевой последовательности S1, S2, Sо, В-А

от 0,05 • Uном до 1,5* Uном от 0,01-1ном до 1,5*1ном

±3,0 % (6)

0,02

Угол фазового сдвига между током и напряжением основной гармоники ф uia(1), Ф uib(1), Zrt            О

Ф UIC(1),

от - 180 до + 180

±0,1 ° (Л) при

0, 1 • Iном < I < 1,5 • Iном ±0,5 ° (Л) при 0,01-1ном < I < 0,1-1ном

-

Коэффициент мощности фазный

cosф A, cosф B, cosф C

от - 1,0 до + 1,0

±0,01 (Л)

-

Коэффициент мощности

от - 1,0 до + 1,0

±0,01 (Л)

-

Наименование характеристики

Диапазон измерений

Пределы допускаемой: абсолютной (Л); относительной (6);

приведенной к номинальному значению (у) погрешности измерений 1)

Средний температурный коэффициент, %/°С

средний по трем фазам

СО8ф ср

1) Применим термин «пределы допускаемой основной погрешности измерений» - при нормировании среднего температурного коэффициента для конкретной метрологической характеристики.

Таблица 8 - Метрологические характеристики при измерении ПКЭ по классу A (по ГОСТ 30804.4.30-2013) с помощью модулей M3.4, M4.4 (опция QA)

Наименование характеристики

Диапазон измерений

Пределы допускаемой: абсолютной (Л), относительной (6), приведенной (у) погрешности измерений

Отклонение частоты Afю, Гц

от -7,5 до +7,5

±0,01 Гц (Л)

Положительное отклонение фазного напряжения переменного тока SUАу (+), SUву (+), SUСу (+), %

от 0 до 50

±0,1 % (Л)

Положительное отклонение междуфазного напряжения переменного тока SUАВу(+), 3UВСу(+), 3UСАу(+), %

от 0 до 50

±0,1% (Л)

Отрицательное отклонение фазного напряжения переменного тока SUАу (-), 3Uву (-), 3UСу (-), %

от 0 до 90

±0,1 % (Л)

Отрицательное отклонение междуфазного напряжения переменного тока SUАВу(-), SUВСу(- ), <$UСАу(-), %

от 0 до 90

±0,1 % (Л)

У становившееся значение отклонения фазных напряжений переменного тока

ШАу, Шву, SUСу, %

от -20 до +20

±0,2 % (Л)

Установившееся значение отклонения междуфазного напряжения переменного тока 3UМфу, %

от -20 до +20

±0,2 % (Л)

Кратковременная доза фликера фазного и междуфазного напряжения переменного тока Pst, отн. ед.

от 0,2 до 10

±5 % (6)

Длительная доза фликера фазного и междуфазного напряжения переменного тока P Lt, отн. ед.

от 0,2 до 10

±5 % (6)

Длительность прерывания фазного и междуфазного напряжения переменного тока tпрер, с

от 0,02 до 60

±0,02 с (Л)

Длительность провала фазного и междуфазного напряжения переменного тока tпров, с

от 0,02 до 60

±0,02 с (Л)

Наименование характеристики

Диапазон измерений

Пределы допускаемой: абсолютной (Л), относительной (6), приведенной (у) погрешности измерений

Длительность фазного и междуфазного перенапряжения переменного тока tпер, с

от 0,02 до 60

±0,02 с (Л)

Глубина фазного и междуфазного провала напряжения переменного тока 5Uр - %

от 10 до 95

±0,2 % (Л)

Остаточное значение при провале фазного и междуфазного напряжения переменного тока U-es, В

от 0,05 • Uном до 0,9- Uном

±0,2 % (у)

Коэффициент временного перенапряжения для фазных и междуфазных напряжений переменного тока Кпер, отн.ед.

от 1,1 до 1,5

±0,002 отн. ед (Л)

Максимальное значение напряжения переменного тока для фазного и междуфазного перенапряжения Uпер, В

от 1,1- Uном до

1,5- Uном

±0,2 % (у)

Среднеквадратическое значение фазного напряжения переменного тока основной частоты Ua(1), Ub(1), Uc(1), В

от 0,05 • Uном до 1,5' Uном

±0,1 % (y)

Среднеквадратическое значение гармонической составляющей фазного напряжения переменного тока порядка п, где п = 2.50, U5fen, В

от 0,001 U1 до 0,3- U1

±5 % (6) при Ujg,n > 0,01 Ui ±0,05 % (y) при Usg,n < 0,0 b Ui

Среднеквадратическое значение интергармонической составляющей фазного напряжения переменного тока порядка т, где т = 1.49, Uisg,m, В

от 0,001 U1 до 0,3- U1

±5 % (6) при Uisg,m > 0,01- U1 ±0,05 % (y) при Uisg,m < 0,01- U1

Коэффициент искажения синусоидальности кривой фазного напряжения переменного тока Kи, %

от 0,1 до 50

±5 % (6) при KU > 1,0 % ±0,05 % (Д) при Kи < 1,0 %

Коэффициент гармонической составляющей фазного напряжения переменного тока порядка п, где п = 2.50, KUsg,n, %

от 0 до 30

±5 % (6) при KUsg,n > 1,0 % ±0,05 % (Д) при KUsg,n < 1,0 %

Коэффициент интергармонической составляющей фазного напряжения переменного тока порядка т, где т = 1.49, KUisg,m, %

от 0 до 30

±5 % (6)

при KUisg,m > 1,0 % ±0,05 % (Д)

при KUisg,m < 1,0 %

Среднеквадратическое значение междуфазного напряжения переменного тока основной частоты Uab(1), Ubc(1), Uca(1), В

от 0,05 • UМфном до 1,5* UМФном

±0,1 % (y)

Среднеквадратическое значение гармонической составляющей междуфазного напряжения переменного тока порядка п, где п = 2.50, Uмфsg,n, В

от 0,001- U1мф до 0,3- U1мф

±5 % (6) при U\^sg,n > 0,01' U1мф ±0,05 % (y) при Uмфsg,n < 0,01- U1мф

Наименование характеристики

Диапазон измерений

Пределы допускаемой: абсолютной (Л), относительной (6), приведенной (у) погрешности измерений

Среднеквадратическое значение интергармонической составляющей междуфазного напряжения переменного тока порядка т, где т = 1.49, имфisgm, В

от 0,001- U1мф до 0,3- U1мф

±5 % (6) при имфisg,m > 0,01- U1мф ±0,05 % (y) при имфisg,m < 0,01- U1мф

Коэффициент искажения синусоидальности кривой междуфазного напряжения переменного тока Kимф, %

от 0,1 до 50

±5 % (6) при Kимф > 1,0 % ±0,05 % (Д) при Kимф < 1,0 %

Коэффициент гармонической составляющей междуфазного напряжения переменного тока порядка п, где п = 2.50, Kимфз^п, %

от 0 до 30

±5 % (6)

при KUмфsg,n > 1,0 % ±0,05 % (Д)

при KUмфsg,n < 1,0 %

Коэффициент интергармонической составляющей междуфазного напряжения переменного тока порядка т, где т = 1.49, Kимфй^ш, %

от 0 до 30

±5 % (6) при KUмфisg,m > 1,0 % ±0,05 % (Д) при KUмфisg,m < 1,0 %

Среднеквадратическое значение силы переменного тока основной частоты

IA(1), IB(1), IC(1), А

от 0,01- Iном до 1,5* Iном

±0,1 % (y)

Среднеквадратическое значение гармонической составляющей силы переменного тока порядка п, где п = 2.50, Isg,n, А

от 0,0005^ 11 до 0,3- 11

±5 % (6) при Isg,n > 0,03 • 11 ±0,15 % (y) при Isg,n < 0,03 • 11

Среднеквадратическое значение интергармонической составляющей силы переменного тока порядка т, где т = 1.49, Iisg,m, А

от 0,0005^ 11 до 0,3- 11

±5 % (6) при Iisg,m > 0,03 • 11 ±0,15 % (y) при Iisg,m n < 0,03 • 11

Коэффициент искажения синусоидальности кривой тока KI, %

от 0 до 50

±5 % (6) при KI > 3,0 % ±0,15 % (Д) при Ki < 3,0 %

Коэффициент гармонической составляющей силы переменного тока порядка п, где п = 2.50, Kisg,n, %

от 0 до 30

±5 % (6) при Kisg,n > 3,0 % ±0,15 % (Д) при KIsg,n < 3,0 %

Коэффициент интергармонической составляющей силы переменного тока порядка т, где т = 1.49, Kiisg,m, %

от 0 до 30

±5 % (6) при KIisg,m > 1,0 % ±0,15 % (Д) при KIisg,m < 1,0 %

Коэффициент несимметрии напряжений по обратной последовательности K2U, %

от 0 до 20

±0,15 % (Л)

Коэффициент несимметрии напряжений по нулевой последовательности Kои, %

от 0 до 20

±0,15 % (Л)

Коэффициент несимметрии токов по обратной последовательности K2i, %

от 0 до 20

±0,3 % (Л) при 0,05- Iном < I < 1,5- Iном

Коэффициент несимметрии токов по нулевой последовательности K01, %

от 0 до 20

±0,3 % (Л) при 0,05- Iном < I < 1,5- Iном

Наименование характеристики

Диапазон измерений

Пределы допускаемой: абсолютной (Л), относительной (6), приведенной (у) погрешности измерений

Угол фазового сдвига между фазными напряжениями основной гармоники фUAB(1), фUBC(1), фUCA(1), ...°

от -180 до +180

±0,1 ° (Л)

Угол фазового сдвига между междуфазными напряжениями основной гармоники ф U(AB-BC)(1), ф U(BC-CA)(1), ф U(CA-

AB)(1), .°

от -180 до +180

±0,1 ° (Л)

У гол фазового сдвига между током и напряжением основной гармоники фUIA(1), фUIB(1), фUIC(1), . .°

от -180 до +180

±0,1 ° (Л) при

0,1- Iном < I < 1,5*1ном ±0,5 ° (Л) при 0,01*1ном < I < 0,1*1ном

Угол фазового сдвига между фазным током и напряжением гармонической составляющей порядка n (n = 2.50), фUIA(n), фUIB(n), фUIC(n), . .°

от -180 до +180

±3 ° (Л) при 0,5-1ном < I < 1,5*1ном KI(n) > 5 %, KU(n) > 5 %

±5 ° (Л) при 0,5-1ном < I < 1,5*1ном 1 % < KI(n) < 5 % 1 % < KU(n) < 5 %

±5 ° (Л) при 0,1-1ном < I < 0,5-1ном KI(n) > 5 %, KU(n) > 5 %

Угол фазового сдвига между фазными токами основной гармоники

ф IAB(1), ф IBC(1), ф ICA(1), . .°

от -180 до +180

±0,3 ° (Л) при 0,1*1ном < I < 1,5*1ном ±1 ° (Л) при 0,01*1ном < I < 0,1*1ном

У гол фазового сдвига между током и напряжением прямой последовательности ф иш, ..°

от -180 до +180

±0,5 ° (Л) при 0,1* Iном < I < 1,5*1ном ±5 ° (Л) при 0,01*1ном < I < 0,1*1ном

У гол фазового сдвига между током и напряжением нулевой, обратной последовательностей ф uoio, ф U212, ..°

от -180 до +180

±3 ° (Л)

Таблица 9 - Метрологические характеристики при измерении параметров переменного тока по классу S (по ГОСТ 30804.4.30-2013) с помощью модуля M6.4

Наименование характеристики

Диапазон измерений

Пределы допускаемой: абсолютной (А);

приведенной к диапазону измерений (у) погрешности измерений 1)

Средний температурный коэффициент, %/°С

Частота переменного тока .f, Гц

от 42,5 до 57,5

±0,01 Гц (А)

-

Среднеквадратическое значение фазного напряжения переменного тока UA, UB, UC, В

от 0,05 • Uном до

5,2- Uном2)

±0,5 % (Y)

0,04

Среднеквадратическое значение междуфазного напряжения переменного тока Uab, Ubc, Uса, В

от 0,05- UМФном до 3,0-UМФном3)

±0,5 % (Y)

0,04

Среднеквадратическое значение силы переменного тока Ia, Ib, Iс, А

от 0,01 • Iном до 1,5 • Iном

±0,2 % (Y)

0,02

Активная трехфазная электрическая мощность Pa, Pb, Pс, P, Вт

от 0,05 • Uном до 5,2- Uном2)

от 0,01-1ном до 1,5*1ном

0,25 < cos ф < 1

±0,5 % (Y)

0,04

Реактивная трехфазная электрическая мощность Qa, Qb, Qс, Q, вар

от 0,05 • Uном до

5,2- Uном2) от 0,01 •1ном до 1,5• Iном 0,25 < sin ф < 1

±0,5 % (Y)

0,04

Полная трехфазная электрическая мощность Sа, Sb, Sс, S, В-А

от 0,05 • Uном до 5,2- Uном2) от 0,01 •1ном до 1,5*1ном

±0,5 % (Y)

0,04

Коэффициент мощности трехфазный cosф а, cosф в, cosio с

от -1,0 до +1,0

±0,01 (А)

-

1) Применим термин «пределы допускаемой основной погрешности измерений» - при нормировании среднего температурного коэффициента для конкретной метрологической характеристики.

2) Для Uном= 57,7 В.

3) Для UМФном= 100 В.

Таблица 10 - Метрологические характеристики при измерении параметров переменного тока по классу S (по ГОСТ 30804.4.30) с помощью модуля M7.4

Наименование характеристики

Диапазон измерений

Пределы допускаемой: а5солютной (Л); относительной (6);

приведенной к диапазону измерений (у) погрешности измерений 1)

Средний температурный коэффициент, %/°С

Частота переменного тока f, Гц 2)

от 42,5 до 57,5

±0,01 Гц (Л)

-

Среднеквадратическое значение фазного напряжения переменного тока Ua, Uв, Uс, В

от 0,05- Uном до

5,2- Uном3)

±0,5 % (6)

0,01

Среднеквадратическое значение междуфазного напряжения переменного тока Uab, Uвс, UCA, В

от 0,05 • UМфном до

3,0' UМФном4)

±0,5 % (6)

0,01

Среднеквадратические значения силы переменного тока измерительных каналов I1, I2, I3, А 2)

от 0,075-15 до 10-15

±0,5 % (6)

0,01

Активная фазная и трехфазная электрическая мощность

Pa, Pв, Pс, P, Вт 2)

от 0,05- Uном до

5,2- Uном3) от 0,075^ 15 до 10^ 15 0,25 < cosф < 1

±0,5 % (Y)

0,02

Реактивная фазная и трехфазная электрическая мощность Qa, Qв, Qс, Q, вар 2)

от 0,05- Uном до

5,2- Uном3) от 0,075^ 15 до 10^ 15 0,25 < sinф < 1

±0,5 % (Y)

0,02

Полная фазная и трехфазная электрическая мощность Sа, Sв, Sс, S, В-А2)

от 0,05- Uном до

5,2- Uном3) от 0,075^ 15 до 10^ 15

±0,5 % (Y)

0,02

Угол фазового сдвига между током и напряжением основной гармоники ф uia(1), Ф uib(1), „       ° 2)

Ф UIC(1),    7

от -180 до +180

±0,2 ° (Л)

-

Коэффициент мощности фазный cosф а, cosф в, cosф с 2)

от -1,0 до +1,0

±0,01 (Л)

-

1) Применим термин «пределы допускаемой основной погрешности измерений» - при нормировании среднего температурного коэффициента для конкретной метрологической характеристики.

2) Метрологические характеристики модуля M7.4 определяют с использованием датчиков тока (катушек Роговского), поставляемых в комплекте с контроллером.

3) Для Uном= 57,7 В.

4) Для UМФном= 100 В.

Таблица 11 - Пределы допускаемой относительной основной погрешности измерений активной электрической энергии прямого и обратного направления с симметричными нагрузками для контроллера класса точности 0,2S (функция М) ________________________

Значение силы переменного тока, А*

Коэффициент мощности COSф

Пределы допускаемой относительной основной погрешности измерений, %

0,01-1ном/б < I < 0,05-1ном/б

1,0

±0,4

0,05 • Iном/б < I < Iмакс

±0,2

0,02-1ном/б < I < 0,10-1ном/б

0,5 (инд.)

0,8 (емк.)

±0,5

0,10 • Iном/б < I < Iмакс

±0,3

0,10-1ном/б < I < Iмакс

0,25 (инд.) 0,5 (емк.)

±0,5

Примечание - * - здесь и далее, номинальное значение силы переменного тока (Iном) применяется для контроллеров, включаемых через трансформатор, базовый ток (Iб) применяется для контроллеров с непосредственным включением

Таблица 12 - Пределы допускаемой относительной основной погрешности измерений активной электрической энергии прямого и обратного направления для однофазной нагрузки при симметрии многофазных напряжений для контроллера класса точности 0,2S (функция М)

Значение силы переменного тока, А

Коэффициент мощности COSф

Пределы допускаемой относительной основной погрешности измерений, %

0,05-1ном/б < I < Iмакс

1,0

±0,3

0,10 • Iном/б < I < Iмакс

0,5 (инд.)

±0,4

Таблица 13 - Пределы допускаемой относительной основной погрешности измерений реактивной электрической энергии прямого и обратного направления с симметричными нагрузками для контроллера класса точности 0,5 (функция М)__________________________

Значение силы переменного тока, А

Коэффициент simp

Пределы допускаемой относительной основной погрешности измерений, %

для контроллеров с непосредственным включением

для контроллеров, включаемых через трансформатор

0,05-1б < I < 0,1 • Iб

0,02-1ном < I < 0,05-1ном

1

±0,8

0,1-1б < I < Iмакс

0,05-1ном < I < Iмакс

±0,5

0,1-1б < I < 0,2 • Iб

0,05-1ном < I < 0,10-1ном

0,5

±0,8

0,2-1б < I < Iмакс

0,10 • Iном < I < Iмакс

±0,5

0,2-1б < I < Iмакс

0,10-1ном < I < Iмакс

0,25

±0,8

Таблица 14 - Пределы допускаемой относительной основной погрешности измерений реактивной электрической энергии прямого и обратного направления для однофазной нагрузки при симметрии многофазных напряжений для контроллера класса точности 0,5

(функция М)

Значение силы переменного тока, А

Коэффициент simp

Пределы допускаемой относительной основной погрешности измерений, %

для контроллеров с непосредственным включением

для контроллеров, включаемых через трансформатор

0,1' Iб < I < Iмакс

0,05' Iном < I < Iмакс

1,0

±0,8

0,2-1б < I < Iмакс

0,10 • Iном < I < Iмакс

0,5 (инд./емк.)

Таблица 15 - Пределы допускаемой относительной дополнительной погрешности измерений активной электрической энергии прямого и обратного направления для контроллера класса

точности 0,2S при изменении напряжения питания (функция М)

Напряжение питания, В

Значение силы переменного тока при симметричной нагрузке, А

Коэффициент мощности COSф

Пределы допускаемой относительной дополнительной погрешности измерений, %

от 0,9 • Uном до 1,15^ Uном

0,05-1ном/б < I < Iмакс

1,0

±0,1

от 0,9 • Uном до 1,15^ Uном

0,10-1ном/б < I < Iмакс

0,5 (инд.)

±0,2

Таблица 16 - Пределы допускаемой относительной дополнительной погрешности измерений активной электрической энергии прямого и обратного направления для контроллера класса точности 0,2S при изменении частоты питания (функция М) _______________________

Частота питания, Г ц

Значение силы переменного тока при симметричной нагрузке, А

Коэффициент мощности COSф

Пределы допускаемой относительной дополнительной погрешности измерений, %

от 47,5 до 52,5

0,05-1ном/б < I < Iмакс

1,0

±0,1

от 47,5 до 52,5

0,10 • Iном/б < I < Iмакс

0,5 (инд.)

Таблица 17 - Средний температурный коэффициент измерений активной электрической энергии прямого и обратного направления для контроллера класса точности 0,2S (функция М)

Значение силы переменного тока, А

Коэффициент мощности COSф

Средний температурный коэффициент, %/°С

0,05-1ном/б < I < Iмакс

1,0

0,01

0,10-1ном/б < I < Iмакс

0,5 (инд.)

0,02

Таблица 18 - Пределы допускаемой относительной дополнительной погрешности измерений реактивной электрической энергии прямого и обратного направления для контроллера класса точности 0,5 при изменении напряжения питания (функция М)

Напряжение питания, В

Значение силы переменного тока при симметричной нагрузке, А

Коэффициент simp

Пределы допускаемой относительной дополнительной погрешности измерений, %

для контроллеров с непосредственным включением

для контроллеров, включаемых через трансформатор

от 0,9^ Uном до 1,15^ Uном

0,05'Iб < I < Iмакс

0,02'Iном < I < Iмакс

1,0

±0,3

от 0,9^ Uном до 1,15^ Uном

0,10-1б < I < Iмакс

0,05 • Iном < I < Iмакс

0,5 (инд./емк.)

±0,5

Таблица 19 - Пределы допускаемой относительной дополнительной погрешности измерений реактивной электрической энергии прямого и обратного направления для контроллера класса точности 0,5 при изменении частоты питания (функция М)______________________________

Частота питания, Г ц

Значение силы переменного тока при симметричной нагрузке, А

Коэффициент simp

Пределы допускаемой относительной дополнительной погрешности измерений, %

для контроллеров с непосредственным включением

для контроллеров, включаемых через трансформатор

от 47,5 до 52,5

0,05-1б < I < Iмакс

0,02-1ном < I < Iмакс

1,0

±0,8

от 47,5 до 52,5

0,10-1б < I < Iмакс

0,05 • Iном < I < Iмакс

0,5 (инд.)

Таблица 20 - Средний температурный коэффициент измерений реактивной электрической энергии прямого и обратного направления для контроллера класса точности 0,5 (функция М)

Значение силы переменного тока, А

Коэффициент simp

Средний температурный коэффициент, %/°С

для контроллеров с непосредственным включением

для контроллеров, включаемых через трансформатор

0,1'Iб < I < Iмакс

0,05 • Iном < I < Iмакс

1,0

0,03

0,2-1б < I < Iмакс

0,10-1ном < I < Iмакс

0,5 (инд./емк.)

0,05

Таблица 21 - Общие технические характеристики контроллеров

Наименование характеристики

Значение

Параметры сети питания 1):

- напряжение переменного тока при частоте от 47 до 63 Гц, В

- напряжение постоянного тока, В

от 85 до 265 от 120 до 375, от 18 до 36

Потребляемая сила электрического тока, А, не более

5,2

Степень защиты корпуса по ГОСТ 14254-2015

IP20

Габаритные размеры (ширина^высота^глубина), мм, не более:

- для исполнения ARIS-2203

- для исполнения ARIS-2205

- для исполнений ARIS-2208

- для исполнения ARIS-2214

140x177x147

201x177x147

293x177x147

477x177x147

Масса, кг, не более:

- для исполнения ARIS-2203

- для исполнения ARIS-2205 (со встроенным ИЧМ)

- для исполнений ARIS-2208 (со встроенным ИЧМ)

- для исполнения ARIS-2214 (со встроенным ИЧМ)

3,5

4,0 (4,9)

5,0 (6,5)

7,5 (9,0)

Нормальные условия измерений:

- температура окружающего воздуха, °С

- относительная влажность воздуха, %, не более

- атмосферное давление, кПа

- высота над уровнем моря, м, не более

от +15 до +35 80 от 84,0 до 106,7 1000

Рабочие условия измерений:

- температура окружающего воздуха, °С

- допустимая относительная влажность воздуха при эксплуатации при температуре +25 °С, %, не более

- атмосферное давление, кПа

- высота над уровнем моря, м, не более

от -40 до +55

100 от 66,0 до 106,7 3000

Среднее время наработки на отказ, ч

130000

Наименование характеристики

Значение

Средний срок службы, лет

20

1) Параметры сети питания определяются используемым модулем источника питания.

Знак утверждения типа

наносится типографским способом на титульный лист руководства по эксплуатации и формуляра и на боковую панель контроллеров в виде наклейки любым технологическим способом.

Комплектность

Таблица 22 - Комплектность контроллеров

Наименование

Обозначение

Количество (шт./экз.)

Контроллер электрического присоединения ARIS-22xx

ПБКМ.424359.019

1

Источник питания 220/24 В

STEP PS/1AC/24DC/2.5 или аналоги

1 или 2 1)

Помехозащищенный фильтр

PF24 100 W

1 или 2 2)

Помехозащищенный фильтр

PF220 100 W

1 или 2 2) 3)

Документация на CD-диске в составе: Ведомость эксплуатационных документов Руководство по эксплуатации

Методика поверки

Руководство оператора

Копия сертификата об утверждении типа СИ

Копия описания типа

ПБКМ.424359.019 ВЭ

ПБКМ.424359.019 РЭ -

ПБКМ.424359.019 ИС.01 --

14)

14)

1 4) 5)

1 4) 5)

1 4) 5)

1 4) 5)

Формуляр

ПБКМ.424359.019 ФО

1

Антенна ГНСС

Trimble Bullet 57861-00 2J 2J9001 или аналоги

1 6)

Антенный кабель (для антенны ГНСС), 30 м

-

1 или 2 6)

Антенна мобильной связи

BY-LTE-06-02 или аналоги

2 7)

Антенный кабель (для антенны мобильной связи), не менее 3 м

-

1 или 2 7)

1) Источники питания поставляются при исполнении на 24 В, в зависимости от количества установленных модулей питания.

2) При заказе контроллера с одним или двумя вводами питания.

3) При заказе контроллера исполнения ARIS-2214.

4) На партию контроллеров поставляется один CD-диск.

5) Поставляется по требованию Заказчика.

6) Антенна и антенный кабель поставляются при заказе процессорного модуля с ГНСС

7) Антенна и антенный кабель поставляются при заказе процессорного модуля с мобильной связью.

Сведения о методах измерений

приведены в разделе 1.13 ПБКМ.424359.019 РЭ «Контроллеры электрического присоединения ARIS-22xx. Руководство по эксплуатации».

Нормативные документы

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;

ГОСТ 31819.22-2012 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 22. Статические счетчики активной энергии классов точности 0,2S и 0,5S»;

ГОСТ 30804.4.30-2013 «Электрическая энергия. Совместимость технических средств электромагнитная. Методы измерений показателей качества электрической энергии»; Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1 • 10-16 до 100 А»;

Приказ Федерального агентства по техническому регулированию и метрологии от 3 сентября 2021 г. № 1942 «Об утверждении Государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10-1 до 2409 Гц»;

Приказ Федерального агентства по техническому регулированию и метрологии от 17 марта 2022 г. № 668 «Об утверждении Государственной поверочной схемы для средств измерений силы переменного электрического тока от 1-10’8 до 100 А в диапазоне частот от 1-10’1 до 1-106 Гц»;

Приказ Федерального агентства по техническому регулированию и метрологии от 31 июля 2018 г. № 1621 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;

Приказ Федерального агентства по техническому регулированию и метрологии от 6 декабря 2019 г. № 2882 «Об утверждении Государственной поверочной схемы для средств измерений угла фазового сдвига между двумя электрическими напряжениями в диапазоне частот от 1-10’2 до 2-107 Гц»;

Приказ Федерального агентства по техническому регулированию и метрологии от 23 июля 2021 г. № 1436 «Об утверждении Государственной поверочной схемы для средств измерений электроэнергетических величин в диапазоне частот от 1 до 2500 Гц»;

ПБКМ.424359.019 ТУ «Контроллеры электрического присоединения ARIS-22xx. Технические условия».

Зарегистрировано поверок 3102
Поверителей 2
Актуальность данных 17.11.2024
87159-22
Номер в ГРСИ РФ:
87159-22
Производитель / заявитель:
Общество с ограниченной ответственностью "Прософт-Системы" (ООО "Прософт-Системы"), г. Екатеринбург
Год регистрации:
2022
Cрок действия реестра:
20.10.2027
Похожие СИ
93725-24
93725-24
2024
Общество с ограниченной ответственностью "ЭлМетро Групп" (ООО "ЭлМетро Групп"), г. Челябинск
Срок действия реестра: 15.11.2029
93726-24
93726-24
2024
Общество с ограниченной ответственностью "Форт-Телеком" (ООО "Форт-Телеком"), г. Пермь
Срок действия реестра: 15.11.2029
93727-24
93727-24
2024
Общество с ограниченной ответственностью "ПРОИЗВОДСТВЕННОЕ ОБЪЕДИНЕНИЕ ПСКОВ ЭКОЛОГИЯ" (ООО "ПО Псков Экология"), г. Псков
Срок действия реестра: 15.11.2029
93728-24
93728-24
2024
Shaanxi Far-Citech Instrument & Equipment Co., Ltd., Китай; производственная площадка Beijing NordTech Instrument & Meter Co., Ltd., Китай
Срок действия реестра: 15.11.2029
93729-24
93729-24
2024
Акционерное общество "СИНТЭП" (АО "СИНТЭП"), г. Новосибирск
Срок действия реестра: 15.11.2029
93730-24
93730-24
2024
SHANGHAI UNI-STAR TOOLS COMPANY, КНР
Срок действия реестра: 15.11.2029
93733-24
93733-24
2024
Hitachi High-Tech Science Corporation, Япония
Срок действия реестра: 15.11.2029
93734-24
93734-24
2024
Chongqing Silian Measurement and Control Technology Co., Ltd., Китай
Срок действия реестра: 15.11.2029
93753-24
93753-24
2024
Thermal Instrument India Pvt. Ltd., Индия
Срок действия реестра: 15.11.2029
93755-24
93755-24
2024
SHIJIAZHUANG HANDI TECHNOLOGY CO., LTD, Китай
Срок действия реестра: 15.11.2029
